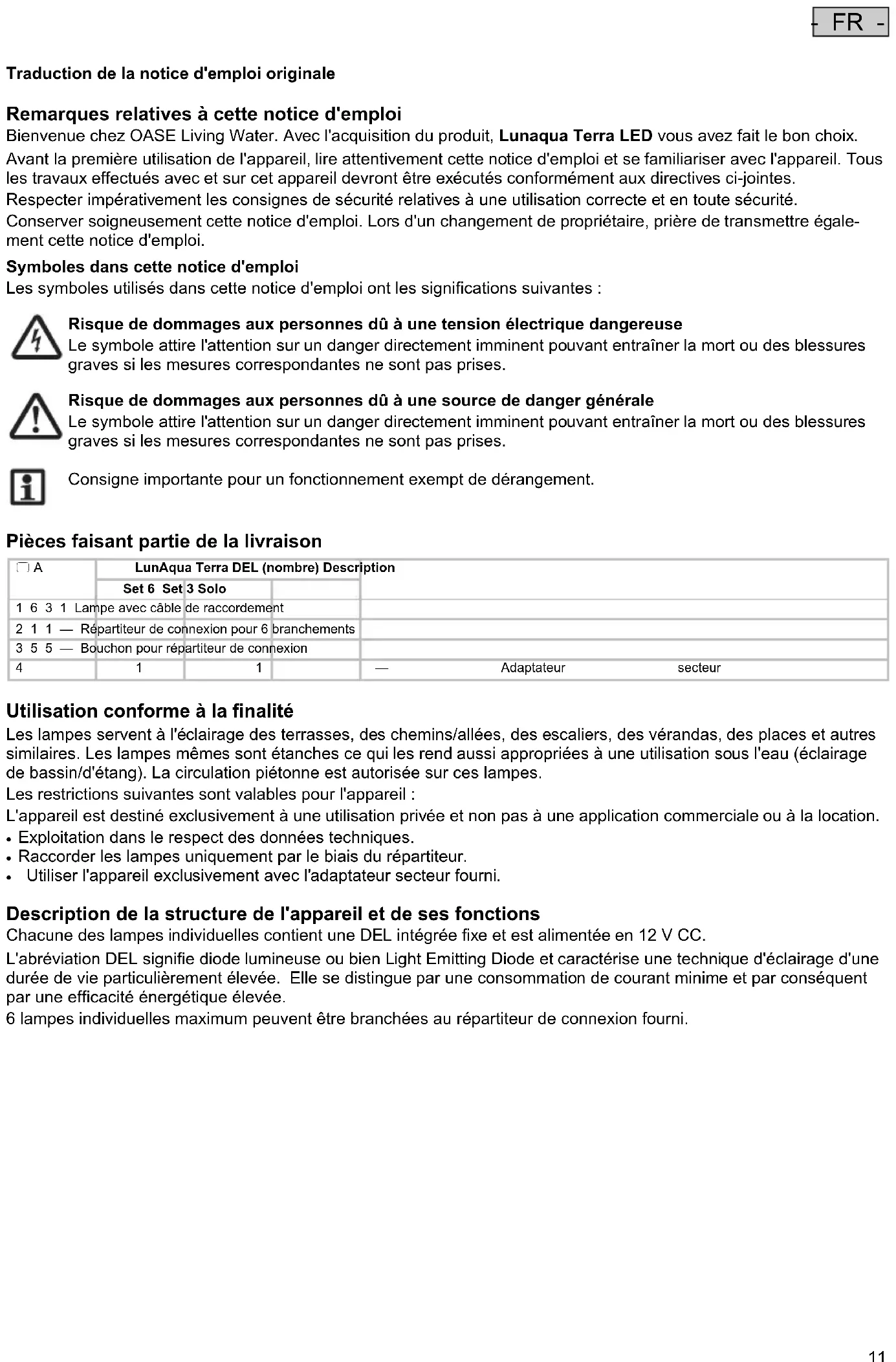

MODE D'EMPLOI LunAqua Terra LED Set 6 OASE
Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, Lunaqua Terra LED vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre également cette notice d'emploi.
Symboles dans cette notice d'emploi
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
Pièces faisant partie de la livraison
| ☐ A | LunAqua Terra DEL (nombre) Description | |||
| Set 6 Set 3 Solo | ||||
| 1 6 3 1 Lampe avec câble de raccordement | ||||
| 2 1 1 — Répartiteur de connexion pour 6 branchements | ||||
| 3 5 5 — Bouchon pour répartiteur de connexion | ||||
| 4 | 1 | 1 | — Adaptateur secteur | |
Utilisation conforme à la finalité
Les lampes servent à l'éclairage des terrasses, des chemins/allées, des escaliers, des vérandas, des places et autres similaires. Les lampes mêmes sont étanches ce qui les rend aussi appropriées à une utilisation sous l'eau (éclairage de bassin/d'étang). La circulation piétonne est autorisée sur ces lampes.
Les restrictions suivantes sont valables pour l'appareil :
L'appareil est destiné exclusivement à une utilisation privée et non pas à une application commerciale ou à la location.
- Exploitation dans le respect des données techniques.
- Raccorder les lampes uniquement par le biais du répartiteur.
- Utiliser l'appareil exclusivement avec l'adaptateur secteur fourni.
Description de la structure de l'appareil et de ses fonctions
Chacune des lampes individuelles contient une DEL intégrée fixe et est alimentée en 12 V CC.
L'abréviation DEL signifie diode lumineuse ou bien Light Emitting Diode et caractérise une technique d'éclairage d'une durée de vie particulièrement élevée. Elle se distingue par une consommation de courant minime et par conséquent par une efficacité énergétique élevée.
6 lampes individuelles maximum peuvent être branchées au répartiteur de connexion fourni.
Consignes de sécurité
Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsque celui-ci est utilisé de manière non appropriée, voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont pas respectées.
Cet appareil est utilisable par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience : dans ces situations cependant un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.
Dangers dus à la combinaison d'eau et d'électricité
- La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence de raccordements non conformes ou d'une utilisation inappropriée.
- Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Installation électrique correspondant aux prescriptions
- Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.
- Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
- En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
- Le raccordement de l'appareil est autorisé uniquement lorsque les données électriques de l'appareil et l'alimentation électrique correspondent. Les données de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.
- Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
- Les câbles de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
- Protéger les raccordements à fiche contre l'humidité.
- Placer le transformateur à une distance de sécurité d'au moins 2 m de l'eau.
- Raccorder l'appareil uniquement à une prise installée conformément à la réglementation.
Exploitation sécurisée
- En cas de lignes électriques défectueuses ou de carter défectueux, il est interdit d'exploiter l'appareil.
- Ni porter, ni tirer l'appareil par le câble électrique.
- Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.
- Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressément sollicité dans la notice d'emploi.
- Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
- N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
- Ne jamais procéder à des modifications techniques sur l'appareil.
- Les câbles de raccordement ne sont pas interchangeables. Au cas où un câble de raccordement serait endommagé, l'appareil ou le composant doit être éliminé.
- Tenir la prise de courant et la prise de secteur au sec.
- Ne jamais regarder directement dans la source de lumière de l'appareil.
Symboles sur l'appareil
Les symboles d'avertissement se trouvant sur l'appareil ont les significations suivantes :
Danger de dommages de personnes dus à une utilisation incorrecte
Une utilisation incorrecte de l'appareil pour entraîner des dommages corporels et pécuniaires. Toujours lire les instructions de service en premier lieu.
Les symboles d'utilisation se trouvant sur l'appareil ont les significations suivantes :
IP 68 Protégé contre la pénétration de corps étrangers Approprié à une utilisation permanente jusqu'à 1 m de profondeur.
IP 44 Protégé contre le contact avec des pièces dangereuses avec des objets de jusqu'à 1 mm de diamètre. Protégé la projection d'eau de toutes parts.
Protection anti-contact par boîtier à isolation renforcée (classe de protection II).
Mis en place et raccordement
Installation mécanique
Toutes les indications de mesure sont en millimètres (mm).
□ B
Conseils de montage
- Les lampes sont équipées de pinces de montage. D'autres moyens de fixation sont interdits. Elles peuvent être montées au sol, au mur ou au plafond en matériaux solides comme la pierre, le bois, les matières synthétiques.
- Les câbles de raccordement des lampes se laissent poser directement dans la terre ou dans un lit de sable ou de gravillons. Pour les protéger contre tout endommagement, les câbles sont posés dans un tuyau protecteur.
- Placer l'adaptateur secteur et le répartiteur de connexion à un endroit protégé contre les intempéries.
Voici comment procéder :
- Faire un croquis avec les emplacements de montage de l'adaptateur secteur, du répartiteur de connexion et de chacune des lampes.
- Vérifier que les longueurs de câble suffisent pour le montage prévu. Compléter le kit, si besoin est, avec des câbles d'allonge ou des lampes additionnelles correspondants pris dans la gamme d'accessoires Oase.
- Marquer les trous de montage et les percer avec une couronne de percage appropriée au matériau d'appui utilisé. Diamètre du trou pour la lampe : 40 mm.
Profondeur du trou : au moins 20 mm.
Diamètre du trou pour le câble de raccordement : 20 mm. - Faire passer le câble de raccordement par le trou percé.
- Insérer la lampe dans le trou percé de sorte à ce que la lampe soit en contact avec la surface de montage. Si besoin est, pousser légèrement les ailes des ressorts de serrage contre le boîtier à l'aide d'un tournevis.
Installation électrique
□ C
Voici comment procéder :
- Guider les câbles de raccordement en direction du répartiteur de connexion.
- Brancher les fiches de chaque lampe aux sorties du répartiteur et protéger le serrage de chaque raccord au moyen d'un écrou union. Bloquer l'écrou union à la main (protection anti-éclaboussures)
- Obturer les sorties non utilisées avec un capuchon de protection (protection anti-éclaboussures).
- Brancher le câble de raccordement sur l'adaptateur secteur. Bloquer l'écrou union à la main (protection anti-écla-boussures)
- Placer le transformateur à une distance de sécurité d'au moins 2 m de l'eau.
Exploitation
Attention ! Composants électriques fragiles.
Conséquence éventuelle : l'appareil est détruit.
Mesure de protection : raccorder l'appareil à une alimentation en courant avec variateur.
Nota!
Pour assurer une durée de vie maximale à la DEL, respecter absolument les points suivants :
- Eviter l'exploitation des lampes par rayonnement solaire direct et par températures ambiantes supérieures à 45° C.
- Piloter les lampes par le biais d'une minuterie ou d'un interrupteur crépusculaire. Tenir compte de la notice d'emploi de l'appareil additionnel concerné.
Mise en circuit : Brancher l'adaptateur secteur sur la prise. L'appareil se met immédiatement en marche dès que la connexion avec le réseau est établie.
Mise hors circuit : Débrancher l'adaptateur secteur.
Élimination des dérangements
| Dérangement | Cause | Remède |
| Pas de lampe allumée | L'adaptateur secteur n'est pas branché | Brancher l'adaptateur secteur sur la prise de courant. |
| Alimentation électrique interrompue Contrôler l'alimentation électrique | ||
| L'adaptateur secteur s'est coupé pour cause de température ambiante excessive | Laisser refroidir l'adaptateur secteur, choisir un autre emplacement pour l'installer | |
| L'adaptateur secteur est défectueux Remplacer l'adaptateur secteur | ||
| Répartiteur de connexion défectueux Remplacer le répartiteur de connexion | ||
| Une lampe n'est pas allumée Alimentation électrique interrompue Contrôler le câble de raccordement Si endommagé, remplacer la lampe | ||
Nettoyage
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves..
Mesures de protection :
- Retirer la prise de secteur de tous les appareils se trouvant dans l'eau avant de toucher l'eau.
- Débrancher l'adaptateur secteur avant d'exécuter des travaux sur l'appareil !
- Le protéger contre toute remise en circuit incontrôlée.
De temps en temps, nettoyer l'abat-jour de la lampe avec un chiffon humide.
Des points de rouille peuvent occasionnellement apparaître sur le boîtier de lampe en acier inoxydable résistant à la corrosion. Les éliminer immédiatement au moyen d'un produit de nettoyage approprié.
Recyclage
Merci d'apporter votre support dans nos efforts pour conserver l'environnement en respectant les consignes de mise au rebut suivantes !
| Diriger vers la gestion des déchets par le biais du système de reprise. Rendre les appareils électriques inutilisables en coupant le câble ! | A jeter aux déchets ménagers : | |
| Lampe | Emballage | |
| Répartiteur de connexion | ||
| Adaptateur secteur | ||
