Tuotetyyppi	Matalajännitteinen ulko-LED-valaistussarja
Merkki	Oase
Malli	LunAqua Terra LED Set 6
Kategoria	Ulkovalaistus
Sisältyvien lamppujen määrä	6
Valonlähteen tyyppi	Kiinteä integroitu LED
Adapterin syöttöjännite	230 V AC
Lähtöjännite (lamppu)	12 V DC
Suojausluokka (lamppu)	IP68 (vesitiivis 1 metrin syvyyteen asti)
Suojausluokka (verkko-adapteri)	IP44 (suojattu roiskevedeltä)
Suurin upotussyvyys	1 m
Lampun halkaisija	40 mm
Lampun korkeus (arvio)	30 mm
Asennusreiän halkaisija	40 mm
Asennusreiän vähimmäissyvyys	20 mm
Lampun rungon materiaali	Ruostumaton teräs
Liitäntäjakajan materiaali	Synteettinen
Käyttötarkoitus	Terassien, polkujen, portaiden, kuistien, aukioiden valaistus ja allasvalaistus (vedenalainen)
Kävelynkestävyys	Kyllä (jalankulkijat)
Maksimi käyttölämpötila	45 °C (LEDin optimaalinen käyttöikä)
Lamppujen enimmäismäärä jakajaa kohden	6
Huolto ja puhdistus	Puhdista varjostin kostealla liinalla; poista ruostepisteet heti sopivalla puhdistusaineella
Tärkeimmät turvallisuusohjeet	Älä katso suoraan valonlähteeseen; käytä vain mukana toimitettua adapteria; sijoita muuntaja vähintään 2 metrin päähän vedestä; suojaa liitännät kosteudelta; käytä 30 mA:n vikavirtasuojaa
Varaosat ja korjattavuus	Liitäntäkaapeleita ei voi vaihtaa; vaurioituessa lamppu tai komponentti on vaihdettava (ei korjattavissa)
Saatavilla olevat lisävarusteet	Jatkokaapelit ja lisälamput Oase-valikoimasta

Usein kysytyt kysymykset - LunAqua Terra LED Set 6 OASE

Kuinka monta lamppua voin kytkeä jakajaan?

Voit kytkeä enintään 6 lamppua mukana toimitettuun liitäntäjakajaan.

Voinko käyttää lamppuja veden alla?

Kyllä, lampuilla on suojausluokka IP68, ja ne voidaan upottaa enintään 1 metrin syvyyteen, esimerkiksi altaan valaisemiseksi.

Kuinka asennan lamput maahan?

Poraa reikä, jonka halkaisija on 40 mm ja syvyys vähintään 20 mm. Vie liitäntäkaapeli reiän läpi ja aseta lamppu paikalleen painamalla kiristysjousia tarvittaessa.

Mitä teen, jos lamppu ei syty?

Tarkista ensin, että verkko-adapteri on kytketty ja virta päällä. Jos vain yksi lamppu on sammunut, tarkista sen liitäntäkaapeli; jos se on vaurioitunut, lamppu on vaihdettava.

Voinko käyttää himmennintä näiden lamppujen kanssa?

Ei, himmentimen käyttö on kielletty, koska se voi tuhota elektroniikkakomponentit. Käytä sen sijaan ajastinta tai hämäräkytkintä.

Kuinka puhdistan lamput?

Puhdista varjostin säännöllisesti kostealla liinalla. Ruostumattomaan teräsrunkoon voi ilmestyä ruostepisteitä; poista ne heti sopivalla puhdistusaineella.

Mikä on turvaetäisyys muuntajan ja veden välillä?

Muuntaja (verkko-adapteri) on sijoitettava vähintään 2 metrin päähän vedestä sähköiskun välttämiseksi.

Voinko lisätä sarjaan lisälamppuja?

Kyllä, voit lisätä lamppuja tai jatkokaapeleita Oase-lisävarustevalikoimasta, kunhan et ylitä 6 lamppua jakajaa kohden.

Mitä teen, jos lampun kaapeli on vaurioitunut?

Liitäntäkaapeleita ei voi vaihtaa. Jos kaapeli on vaurioitunut, koko lamppu on vaihdettava, koska sitä ei voi korjata.

Mikä on lamppujen paras käyttölämpötila?

LEDin maksimaalisen käyttöiän saavuttamiseksi vältä suoraa auringonvaloa ja yli 45 °C:n ympäristön lämpötiloja. Käytä mieluiten ajastinta valaistusajan rajoittamiseksi.

KÄYTTÖOHJE LunAqua Terra LED Set 6 OASE

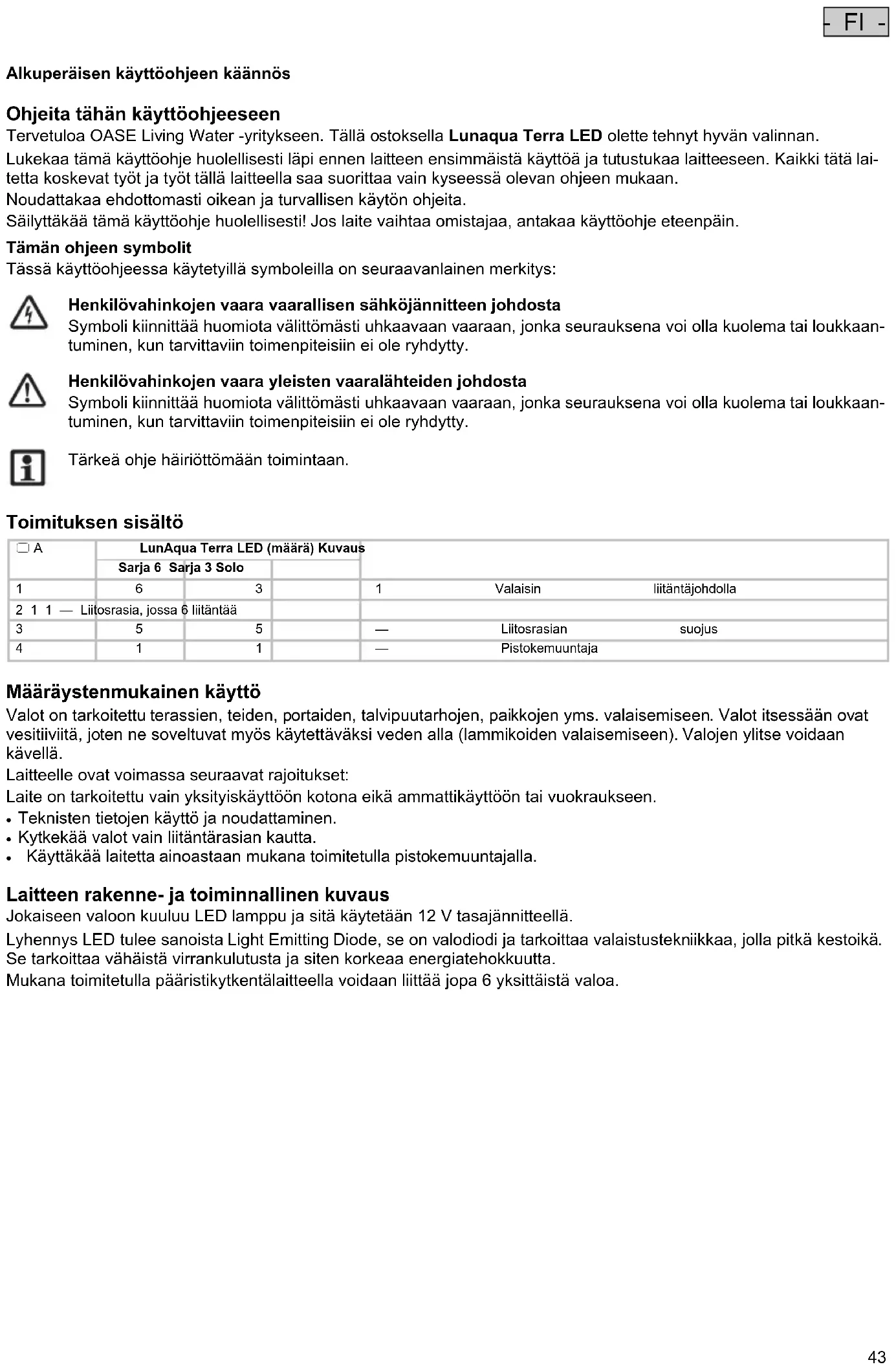

Alkuperäisen käyttöohjeen käännös

Ohjeita tähän käyttöohjeeseen

Tervetuloa OASE Living Water -yritykseen. Tällä ostoksella Lunaqua Terra LED olette tehnyt hyvän valinnan.

Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä laitetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.

Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita.

Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin.

Tämän ohjeen symbolit

Tässä käyttöohjeessa käytetyillä symboleilla on seuraavanlainen merkitys:

Henkilövahinkojen vaara vaarallisen sähköjännitteen johdosta

Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaantuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Henkilövahinkojen vaara yleisten vaaralähteiden johdosta

Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaantuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Tärkeä ohje häiriöttömään toimintaan.

Toimituksen sisältö

☐ A	LunAqua Terra LED (määrä) Kuvaus
	Sarja 6 Sarja 3 Solo
1	6	3		1 Valaisin	liitäntäjohdolla
2 1 1 — Liitosrasia, jossa 6 liitäntää
3	5	5		— Liitosrasian	suojus
4	1	1		— Pistokemuuntaja

Määräystenmukainen käyttö

Valot on tarkoitettu terassien, teiden, portaiden, talvipuutarhojen, paikkojen yms. valaisemiseen. Valot itsessään ovat vesitiiviitä, joten ne soveltuvat myös käytettäväksi veden alla (lammikoiden valaisemiseen). Valojen ylitse voidaan kävellä.

Laitteelle ovat voimassa seuraavat rajoitukset:

Laite on tarkoitettu vain yksityiskäyttöön kotona eikä ammattikäyttöön tai vuokraukseen.

• Teknisten tietojen käyttö ja noudattaminen.
• Kytkekää valot vain liitäntärasian kautta.
• Käyttäkää laitetta ainoastaan mukana toimitetulla pistokemuuntajalla.

Laitteen rakenne- ja toiminnallinen kuvaus

Jokaiseen valoon kuuluu LED lamppu ja sitä käytetään 12 V tasajännitteellä.

Lyhennys LED tulee sanoista Light Emitting Diode, se on valodiodi ja tarkoittaa valaistustekniikkaa, jolla pitkä kestoikä.

Se tarkoittaa vähäistä virrankulutusta ja siten korkeaa energiatehokkuutta.

Mukana toimitetulla pääristikytkentälaitteella voidaan liittää jopa 6 yksittäistä valoa.

Turvaohjeet

Tämä laite voi aiheuttaa vaaraa henkilöille ja esineille, jos laitetta käytetään epäasianmukaisesti tai käyttötarkoituksen vastaisesti tai jos turvallisuusohjeita ei oteta huomioon.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Veden ja sähkön yhdistämisen aiheuttamat vaarat

• Veden ja sähkön yhdistämisen aiheuttama sähköisku voi johtaa kuolemaan tai vakavaan tapaturmaan, ellei sähköä liitetä määräysten mukaisesti tai jos yhdistelmää käytetään asiattomalla tavalla.
• Vedä aina kaikkien vedessä olevien laitteiden virtapistokkeet irti, ennen kuin olet kosketuksessa veden kanssa.

Määräystenmukainen sähköasennus

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdollisten vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten huomioonottaminen.
• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.
• Laitteen liitäntä on sallittua vain, kun laitteen ja virransyötön sähköiset tiedot vastaavat toisiaan. Laitetiedot ovat laitteen tyyppikilvessä, pakkauksessa tai tässä käyttöohjeessa.
• Laite on varmistetta vikavirtasuojalaitteistolla, jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia.
• Suojaa pistokeliitännät kosteudelta.
• Aseta muuntaja paikoilleen vähintään 2 m:n turvaetäisyydelle vedestä.
• Liitä laite vain määräystenmukaisesti asennettuun pistorasiaan.

Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat viallisia.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Johdot on asennettava vaurioilta suojattuina ja on kiinnitettävä huomiota siihen, että kukaan ei kompastu niihin.
• Laitteen kotelon tai siihen kuuluvat osat saa avata vain silloin, kun käyttöohjeessa nimenomaisesti kehotetaan näin tekemään.
• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi ratkaista, on käännyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.
• Laitteessa saa käyttää vain alkuperäisiä varaosia ja lisätarvikkeita.
• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.
• Verkkojohdon vaihtaminen uuteen ei ole mahdollista. Laite tai osa tulee poistaa käytöstä, jos johto on vahingoit-tunut.
• Pidä pistorasia ja verkkopistoke kuivana.
• Älä katso koskaan suoraan laitteen valolähteeseen.

Laitteessa olevat symbolit

Varoitussymboleilla laitteessa on seuraavat merkitykset:

Henkilövahinkojen vaara epäasianmukaisessa käytössä

Epäasianmukainen laitteen käyttö voi johtaa kehoon kohdistuviin vaurioihin tai omaisuusvahinkoihin. Lue aina ensin käyttöohje.

Käyttösymboleilla laitteessa on seuraavat merkitykset:

IP 68 Suojattu vieraiden esineiden aiheuttamilta häiriöiltä. Soveltuu jatkuvaan käyttöön veden alla aina vedensyvyyteen 1 m saakka.

IP 44 Suojattu vaarallisten osien koskettamista vastaan esineillä, joiden halkaisija on enintään 1 mm. Suojattu joka puolelta roiskevettä vastaan.

Kosketussuoja suojaeristetyllä kotella (suojausluokka II).

Paikalleen asettaminen ja kytkeminen

Mekaaninen asennus

Kaikki mittatiedot millimetreinä (mm).

□ B

Asennusohjeita

• Valot on varustettu kiinnittimillä asennusta varten. Muut kiinnitysvälineet eivät ole sallittuja. Ne voidaan upottaa kiinteästä aineesta kuten kivestä, puusta tai muovista valmistettuun lattiaan, seinään tai kattoon.
• Valojen liitäntäjohdot voidaan sijoittaa suoraan maaperään tai sora-alustaan. Johtojen suojaamiseksi vaurioilta asentakaa ne tarvittaessa suojaputkeen.
• Sijoittakaa pistokemuuntaja ja liitosrasia sääolosuhteilta suojattuun paikkaan.

Toimit näin:

• Hahmotelkaa pistokemuuntajan, pääristikytkentälaitteen ja yksittäisten valaisimien asennuspaikat.
• Tarkistakaa, riittääkö kaapelin pituus suunniteltuun asennukseen. Laajentakaa settiä tarvittaessa vastaavilla pidennyskaapeleilla tai lisävaloilla Oase lisätarvikeohjelmasta.
• Merkitkää asennusreiät ja poratkaa kulloinkin maapohjaan soveltuvalla porakruunulla.
  Valaisimien porausreiän halkaisija: 40 mm.
  Reiän syvyys: vähintään 20 mm.
  Liitäntäjohdon porausreiän halkaisija: 20 mm.
• Viekää liitäntäjohto porausaukon läpi.
• Asettakaa valaisimet porausreikiin siten, että valaisimet sopivat asennuspinnoille. Painakaa tarvittaessa kevyesti ruuvimeisselillä lukkojousien siipiä suojusta vasten.

Sähköasennus

□ C

Toimit näin:

• Kytkekää valon liitäntäjohdot pääristikytkentälaitteeseen.
• Yhdistäkää yksittäiset valot jakorasian ulostuloihin ja varmistakaa jokainen liitäntä hattumutterilla. Kiristäkää hattumutteri käsin (roiskevesisujoja!).
• Sulkekaa käyttämättömät ulostulot suojavaipalla (roiskevesisujoja!).
• Kytkekää pääristikytkentälaitteen liitäntäjohdot pistokemuuntajaan. Kiristäkää hattumutteri käsin (roiskevesisujoja!).
• Aseta muuntaja paikoilleen vähintään 2 m:n turvaetäisyydelle vedestä.

Käyttö

Huomio! Herkkiä sähköisiä osia.

Mahdollinen seuraus: Laite rikkoutuu.

Suojatoimenpide: Älä kiinnitä laitteeseen himmentimellistä sähkövirran syöttöä.

Ohje!

Varmistaaksenne LEDille maksimaalisen kestoiän, huomioikaa seuraavat kohdat:

• Välttäkää valojen käyttöä suorassa auringonpaisteessa ja ympäristön lämpötilan ollessa yli 45 °C.
• Ohjatkaa valoja aika- tai himmenninkytkimellä. Noudattakaa jokaisen lisälaitteen käyttöohjeita!

Kytkentä: Työntäkää pistokemuuntaja pistorasiaan. Laite kytkeytyy heti automaattisesti päälle, kun sähkövirtayhteys on saatu aikaan.

Poiskytkentä: Irrottakaa pistokemuuntaja.

Häiriönpoisto

Häiriö	Syy	Korjaus
Valo ei pala Pistokemuuntaja ei ole pistorasiassa	Työnnä verkkopistoke pistorasiaan
	Virransyöttö keskeytetty Tarkista virransyöttö
	Pistokemuuntaja on liian korkeasta ympäristön lämpötilasta johtuen kytkeytynyt pois päältä	Antakaa pistokemuuntajan jäähtyä, valitkaa toinen sijoituspaikka
	Pistokemuuntaja viallinen Vaihtakaa pistokemuuntaja ehjään
	Liitosrasia viallinen Vaihtakaa liitosrasia ehjään
Valo ei pala Virransyöttö keskeytetty Tarkistakaa	liitäntäjohto. Mikäli se on vahingoit-	tunut, vaihtakaa valo ehjään
	Pistokeliitäntä syöpynyt Puhdistakaa pistokeliitäntä
	Lamppu viallinen Vaihtakaa lamppu
	Liitosrasian ulostulo viallinen Vaihtakaa liitosrasia ehjään

Puhdistus

Huomio! Vaarallinen sähköjännite.

Mahdollisia seuraamuksia: Kuolema tai vaikea loukkaantuminen.

Suojatoimenpiteet:

• Irroittakaa kaikkien vedessä olevien laitteiden verkkopistokkeet ennen kuin kosketatte veteen.
• Ennen kuin teette laitteeseen kohdistuvia töitä, irroittakaa pistokemuuntaja.
• Varmistukaa tahattomalta uudelleen kytkeytymiseltä.

Puhdistakaa fluorisoivat varjostimet aika ajoin kostealla liinalla.

Jaloteräksestä valmistetuissa korroosiota kestävissä valopesissä saattaa joskus olla ruostekalvo. Poistakaa ruostekalvo siihen tarkoitukseen soveltuvalla puhdistusaineella.

Hävittäminen

Tue meitä, kun pidämme huolta vahingoittumattomasta ympäristöstä ja ota huomioon seuraavat hävittämisohjeet!

Hävittäkää palautusjärjestelmän kautta. Tehkää sähkölait- teet aina käyttökelvottomaksi leikkaamalla kaapelit poikki!	Hävittäkää talousjätteen kautta:
Valot	Pakkaus
Pääristikytkentälaite
Pistokemuuntaja
