LunaLed 6s - Valaistus OASE - Ilmainen käyttöohje ja opas

Merkki	Oase
Malli	LunaLed 6s
Tuotetyyppi	Valaistus suihkulähteeseen ja kiveen
Käyttötarkoitus	Suihkulähdekivien valaistus
Virtalähde	Mukana turvamuuntaja 12 V DC
Turvaetäisyys muuntaja-vesi	Vähintään 2 m
Liitäntäkaapeli	Ulkokäyttöön, tyyppi H05RN-F, poikkipinta-ala vaatimusten mukainen
Asennus	Kiven poraus, putkiliittimen ruuvaus, kaapelin ohjaus
Käyttöönotto	Kytke pumppu päälle, liitä muuntaja
Kuohunnan voimakkuuden säätö	Käännä ruostumattomasta teräksestä valmistettua korkkia tai säädä pumppua
Huolto	Puhdista valorengas pehmeällä liinalla
Talvisäilytys	Voi jäädä asennetuksi, jos se on kuivassa
Laitteen suojaus	Älä käytä himmentimen kanssa, kaapeli ja kotelo ehjät
Sallittu käyttäjäkunta	Alle 8-vuotiaat lapset ja vammaiset henkilöt valvonnassa
Varaosat	Saatavana OASE-verkkosivustolta (alkuperäisiä)
Korkin materiaali	Ruostumaton teräs
Mukana tulevat lisävarusteet	Muuntaja, tiiviste, putkiliitin
Yhteensopivuus	Pumppu (ei mukana), sopiva letku
Mahdolliset häiriöt	Likainen valorengas, ylikuumentunut muuntaja
Hävittäminen	Katkaise kaapeli ja kierrätä palautusjärjestelmän kautta

Usein kysytyt kysymykset - LunaLed 6s OASE

Kuinka asentaa LunaLed 6s suihkulähdekiveen?

Poraa suihkulähdekivi (B), ruuvaa putkiliitin (D), ohjaa kaapeli (1) letkun (2) läpi liittimen kaapelilähtöön (E), aseta valorengas ylhäältä porausreikään. Aseta tiiviste (3) ja ruuvaa liitin (4). Yhdistä letku (5) pumppuun.

Mitä tehdä, jos valorengas ei pala?

Tarkista verkkoliitäntä. Jos muuntaja on ylikuumentunut, anna sen jäähtyä. Jos se on viallinen, vaihda se. Jos valorengas on viallinen, vaihda LunaLed.

Kuinka puhdistaa LunaLed 6s -valorengas?

Puhdista valorengas pehmeällä liinalla ja puhtaalla vedellä. Säännöllinen puhdistus estää valotehon laskun.

Voinko käyttää himmennintä LunaLed 6s:n kanssa?

Ei, älä liitä laitetta himmentimellä varustettuun virtalähteeseen. Sähkökomponentit ovat herkkiä ja voivat tuhoutua.

Mikä on turvaetäisyys muuntajan ja veden välillä?

Turvamuuntaja on asennettava vähintään 2 metrin päähän altaan reunasta, veden ulkopuolelle.

Kuinka säätää kuohunnan voimakkuutta?

Käännä valorenkaan ruostumattomasta teräksestä valmistettua korkkia (H) tai säädä liitetyn pumpun virtausta.

Mitä tehdä, jos valoteho laskee?

Puhdista valorengas (G). Jos ongelma jatkuu, tarkista pumpun puhtaus.

Voiko LunaLed 6s jäädä paikoilleen talvella?

Kyllä, jos laite on kuivassa, se voi jäädä asennettuna pakkasjaksojen ajaksi. Muussa tapauksessa säilytä se kuivassa paikassa.

Mitä jatkojohtoja käyttää ulkona?

Käytä DIN VDE 0620 -standardin mukaisia jatkojohtoja, joiden poikkipinta-ala vastaa vähintään H05RN-F:ää, ja aina kelattuna tilassa.

Mistä löydän varaosat LunaLed 6s:lle?

Alkuperäiset OASE-varaosat ovat saatavilla OASE-verkkosivustolla. Käytä aina alkuperäisiä osia luotettavuuden takaamiseksi.

KÄYTTÖOHJE LunaLed 6s OASE

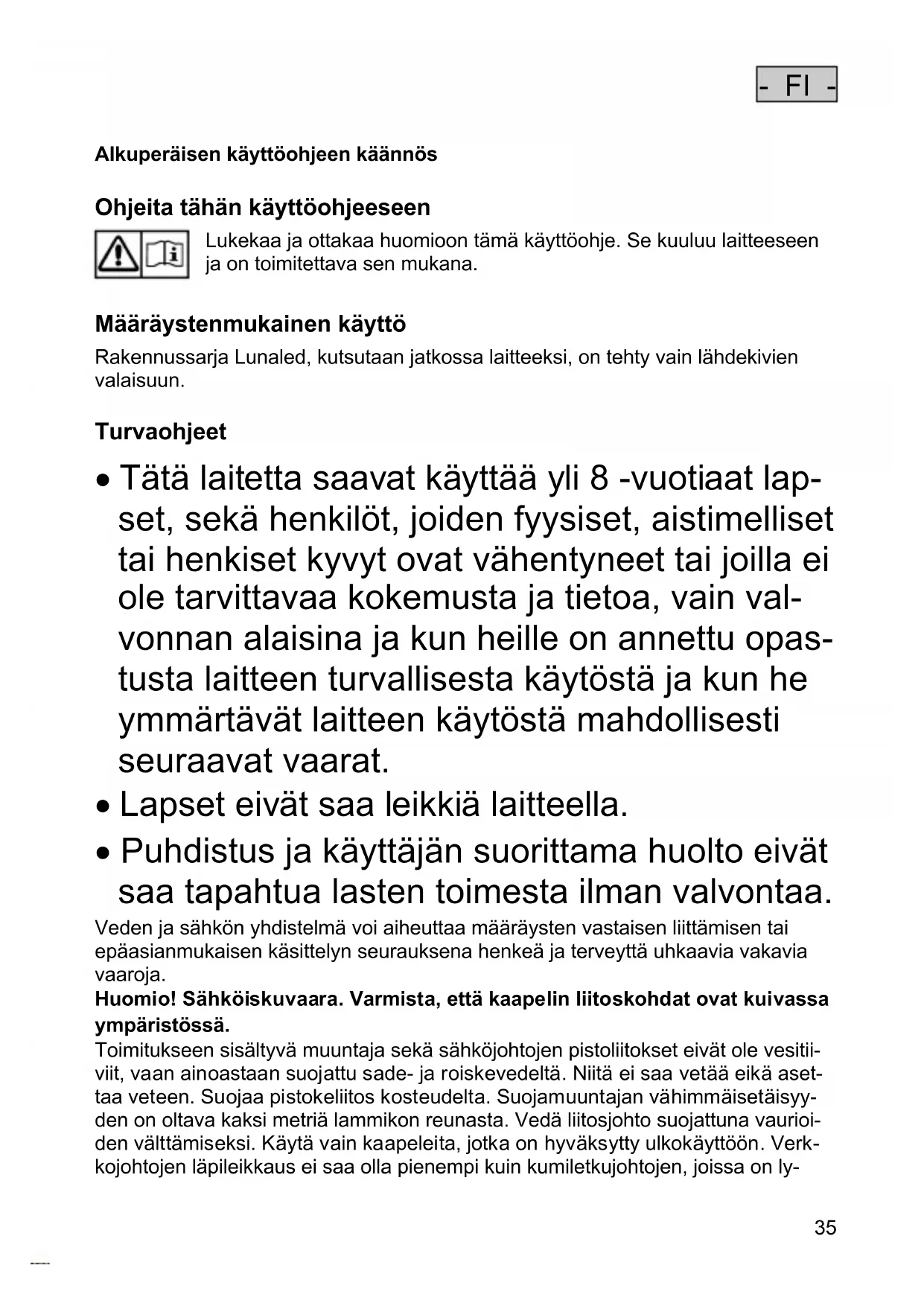

Alkuperäisen käyttöohjeen käännös

Ohjeita tähän käyttöohjeeseen

Lukekaa ja ottakaa huomioon tämä käyttöohje. Se kuuluu laitteeseen ja on toimitettava sen mukana.

Määräystenmukainen käyttö

Rakennussarja Lunaled, kutsutaan jatkossa laitteeksi, on tehty vain lähdekivien valaisuun.

Turvaohjeet

- Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat.

- Lapset eivät saa leikkiä laitteella.

- Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Veden ja sähkön yhdistelmä voi aiheuttaa määräysten vastaisen liittämisen tai epäasianmukaisen käsittelyn seurauksena henkeä ja terveyttä uhkaavia vakavia vaaroja.

Huomio! Sähköiskuvaara. Varmista, että kaapelin liitoskohdat ovat kuivassa ympäristössä.

Toimitukseen sisältyvä muuntaja sekä sähköjohtojen pistoliitokset eivät ole vesitiiviit, vaan ainoastaan suojattu sade- ja roiskevedeltä. Niitä ei saa vetää eikä asettaa veteen. Suojaa pistokeliitos kosteudelta. Suojamuuntajan vähimmäisetäisyyden on oltava kaksi metriä lammikon reunasta. Vedä liitosjohto suojattuna vaurioiden välttämiseksi. Käytä vain kaapeleita, jotka on hyväksytty ulkokäyttöön. Verkkojohtojen läpileikkaus ei saa olla pienempi kuin kumiletkujohtojen, joissa on ly-

- FI -

henne H05RN-F. Jatkojohtojen on vastattava standardin DIN VDE 0620 vaatimuk-sia. Johtoja saa käyttää vain auki kelattuna. Puutarhalampien ja uima-altaiden sähköasennuksien on vastattava kansainvälisiä ja kansallisia asennusmääräyksiä. Vertaa syöttöverkon sähkötietoja tyyppikilven tietoihin.

Jos kaapeli tai kotelo on viallinen, laitteen käyttö on kielletty! Vedä virtapistoke irti! Älä kanna äläkä vedä laitetta liitosjohdosta.

Käytä laitetta yksinomaan siihen kuuluvan ja toimitukseen sisältyvän suojamuuntajan kanssa. Älä koskaan avaa laitteen koteloa tai laitteeseen kuuluvia osia, jos tähän ei nimenomaan viitata käyttöohjeessa. Vedä aina kaikkien vedessä olevien laitteiden ja tämän kotelon virtapistokkeet irti, ennen kuin suoritat laitteella toimenpiteitä! Jos sinulla on kysymyksiä tai ongelmia, käänny oman turvallisuutesi vuoksi sähköalan asiantuntijan puoleen!

Asennus

Herkkiä sähkökäyttöisiä osia!

Mahdollinen seuraus: Muutoin laite vaurioituu käyttökelvottomaksi.

Suojatoimenpide: Älä käytä laitteessa sähkövirran himmennintä.

Tärkeää: Muuntajan ja veden väliin on jätettävä turvaetäisyys (A).

• Poraa lähdekiven läpi (B).
• Vain Lunaled 9: Sovita letkuliittimen läpimitta (C).
• Kierrä letkuliiitin kiinni (D).
• Vie liitosjohto (1) letkun (2) läpi kaapeliulostuloon letkuliittimessä (E) ja liitä letku (2).
• Pistä valorengas ylhäältä lähdekiven reikään (E).
• Aseta tiiviste (3) ja kierrä letkuliitin kiinni (4).
• Liitä letku (5) letkuliittimeen ja pumppuun.
  • Varmista liitosjohto mutterilla muuntajassa (F).

Käyttöönotto

Päällekytkentä: Kytke pumppu päälle Pistä muuntaja pistorasiaan

Poiskytkentä: Kytke pumppu pois päältä. Vedä muuntaja irti pistorasiasta

Ruiskutusvvoimakkuuden säätö: Käännä valorenkaan (H) teräskuorta tai säädä liitettyä pumppua.

Häiriönpoisto

Häiriö	Syy	Korjaus
Lunaled ei valaise	Laitetta ei ole liitetty verkkoon	Tarkasta verkkoliitäntä
	Muuntaja ylikuumentunut	Anna muuntajan jäähtyä
	Muuntaja viallinen	Vaihda muuntaja uuteen
	Valorengas rikki	Vaihda Lunaled
Valaistusteho vähenee	Valorengas on likainen	Kvartsilasiputken puhdistus (G)
Vesikuva epätasainen	Lunaledissä on vieraita esineitä	Kvartsilasiputken puhdistus (G)
	Pumppu likainen	Puhdista pumppu

Varastointi/säilytys talven yli

Kun laite on kuivalla maalla, voi se olla pakkasellakin asennettuna.

Varaosat

OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luotettavasti.

Varaosapiirroksia ja varaosia löytyy verk- kosivustostamme.

Tätä laitetta ei saa hävittää talousjätteiden mukana.

- Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.
