LunaLed 6s - Iluminação OASE - Manual de utilização gratuito

Marca	Oase
Modelo	LunaLed 6s
Tipo de produto	Iluminação para fonte e rocha
Uso conforme	Iluminação de rochas fontes
Alimentação	Transformador de segurança 12 V CC fornecido
Distância de segurança transformador-água	2 m mínimo
Cabo de conexão	Exterior, tipo H05RN-F, seção mínima conforme
Instalação	Perfuração da rocha, aperto do conector do tubo, guiamento do cabo
Colocação em funcionamento	Ligar a bomba, conectar o transformador
Ajuste da intensidade do borbulhamento	Girar a tampa em aço inoxidável ou ajustar a bomba
Manutenção	Limpar o anel luminoso com um pano macio
Armazenamento no inverno	Pode permanecer instalado se estiver seco
Proteção do aparelho	Não usar com dimmer, cabo e invólucro intactos
Público autorizado	Crianças <8 anos e pessoas com deficiência sob supervisão
Peças de reposição	Disponíveis no site da OASE (originais)
Material da tampa	Aço inoxidável
Acessórios fornecidos	Transformador, junta de vedação, conector do tubo
Compatibilidade	Bomba (não fornecida), tubo adequado
Possível avaria	Anel luminoso sujo, transformador superaquecido
Eliminação	Cortar o cabo e reciclar via sistema de retorno

Perguntas frequentes - LunaLed 6s OASE

Como instalar o LunaLed 6s em uma rocha fonte?

Perfure a rocha fonte (B), aperte o conector do tubo (D), guie o cabo (1) dentro do tubo (2) até a saída de cabo do conector (E), em seguida, insira o anel luminoso por cima no furo de perfuração. Coloque a junta de vedação (3) e aperte o conector (4). Conecte o tubo (5) à bomba.

O que fazer se o anel luminoso não acender?

Verifique a conexão à rede. Se o transformador estiver superaquecido, deixe-o esfriar. Se estiver com defeito, substitua-o. Se o anel luminoso estiver com defeito, substitua o LunaLed.

Como limpar o anel luminoso LunaLed 6s?

Limpe o anel luminoso com um pano macio e água limpa. Uma limpeza regular evita a redução da potência de iluminação.

Posso usar um dimmer com o LunaLed 6s?

Não, não conecte o aparelho a uma fonte de alimentação com dimmer. Os componentes elétricos são frágeis e podem ser destruídos.

Qual distância de segurança entre o transformador e a água?

O transformador de segurança deve ser instalado a pelo menos 2 metros da borda do tanque, fora da água.

Como ajustar a intensidade do borbulhamento?

Gire a tampa em aço inoxidável do anel luminoso (H) ou ajuste o fluxo da bomba conectada.

O que fazer se a potência de iluminação diminuir?

Limpe o anel luminoso (G). Se o problema persistir, verifique a limpeza da bomba.

O LunaLed 6s pode permanecer no lugar no inverno?

Sim, se o aparelho estiver seco, pode permanecer instalado durante os períodos de gelo. Caso contrário, armazene-o em local seco.

Quais cabos de extensão usar para áreas externas?

Use cabos de extensão em conformidade com a norma DIN VDE 0620, com seção mínima equivalente a H05RN-F, e sempre em estado desenrolado.

Onde encontrar peças de reposição para o LunaLed 6s?

As peças de reposição originais OASE estão disponíveis no site da OASE. Use sempre peças originais para garantir a confiabilidade.

MANUAL DE UTILIZADOR LunaLed 6s OASE

PT Instruções de uso

IT Istruzioni d'uso

DA Brugsanvisning

NO Bruksanvisning

SV Bruksanvisning

FI Käyttöohje

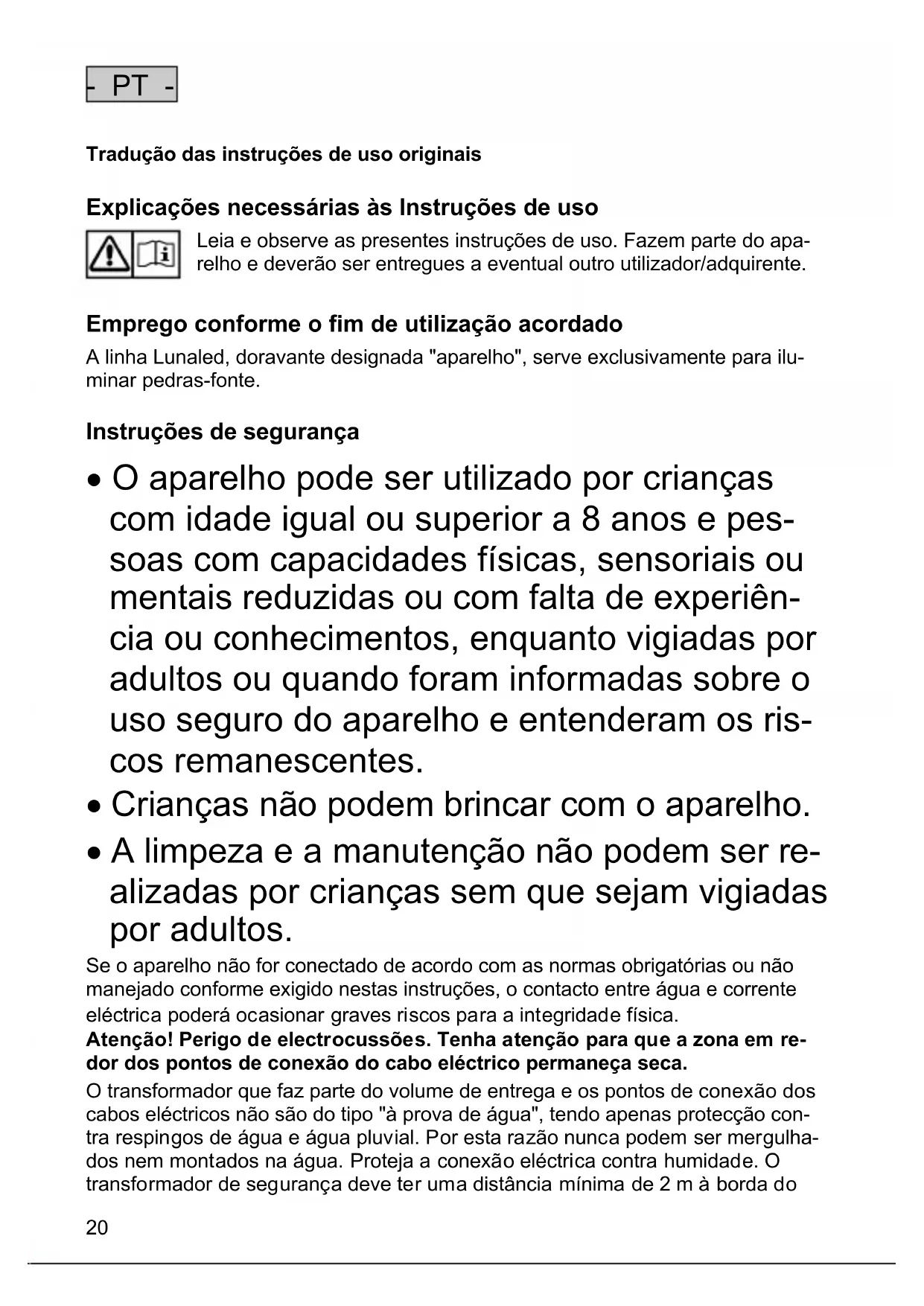

Tradução das instruções de uso originais

Explicações necessárias às Instruções de uso

Leia e observe as presentes instruções de uso. Fazem parte do aparelho e deverão ser entregues a eventual outro utilizador/adquirente.

Emprego conforme o fim de utilização acordado

A linha Lunaled, doravante designada "aparelho", serve exclusivamente para iluminar pedras-fonte.

Instruções de segurança

- O aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes.

• Crianças não podem brincar com o aparelho.
• A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Se o aparelho não for conectado de acordo com as normas obrigatórias ou não manejado conforme exigido nestas instruções, o contacto entre água e corrente eléctrica poderá ocasionar graves riscos para a integridade física.

Atenção! Perigo de electrocussões. Tenha atenção para que a zona em redor dos pontos de conexão do cabo eléctrico permaneça seca.

O transformador que faz parte do volume de entrega e os pontos de conexão dos cabos eléctricos não são do tipo "à prova de água", tendo apenas protecção contra respingos de água e água pluvial. Por esta razão nunca podem ser mergulhados nem montados na água. Proteja a conexão eléctrica contra humidade. O transformador de segurança deve ter uma distância mínima de 2 m à borda do

tanque. Instale e coloque o cabo de conexão de forma protegida para que não possa ser danificado. Utilize só cabos eléctricos autorizados para o uso exterior. A secção dos cabos de conexão à rede eléctrica não pode ser inferior à de cabos com revestimento de borracha (referência H05RN-F). Os cabos de extensão devem corresponder à norma DIN VDE 0620. Utilizar os cabos eléctricos só depois de desenrolados. Quaisquer instalações eléctricas em tanques ornamentais e piscinas devem satisfazer as normas de instalação nacionais e internacionais. Confira os parâmetros eléctricos da rede de alimentação com os existentes na placa de dados técnicos do aparelho.

Em caso de cabo de conexão ou carcaça defeituosa, o aparelho não pode ser posto em funcionamento! Desconecte a ficha de alimentação! Não transporte nem puxe o aparelho pelo cabo de conexão!

Opere o aparelho exclusivamente com o transformador de segurança que faz parte do volume de entrega. Não abra nunca a carcaça do aparelho ou os componentes do mesmo, a menos que as instruções de uso autorizem expressamente tal intervenção. Desconecte sempre a ficha de todos os aparelhos existentes na água e do aparelho, antes de fazer quaisquer trabalhos nele! Se houver dúvidas ou problemas, dirija-se a um electricista autorizado e competente.

Montagem

Peças eléctricas sensíveis!

Possíveis consequências: Contrariamente, o aparelho será destruído.

Medida de protecção: Nunca conectar o aparelho a uma fonte de energia variável.

Nota importante: Observar a distância mínima entre transformador e água (A).

• Perfurar a pedra-fonte (B).
- Só Lunaled 9: Adaptar o diâmetro do ligador de mangueiras (C). - Enroscar o ligador de mangueiras (D).
- Passar o cabo de alimentação (1) pela magueira (2), até ao ponto de saída do cabo, no ligador de mangueiras (E), e ligar a mangueira (2).
- Meter o anel luminoso, de cima, no furo da pedra-fonte (E).
- Colocar o elemento e vedação (3) e fechar o ligador de mangueiras (4).
- Ligar a mangueira (5) ao ligador e à bomba.
- No transformador, fixar o cabo de alimentação mediante a porca de capa (F).

- PT -

Colocar o aparelho em operação

Corrigir a intensidade da borbulhação: Girar o tampão de aço inoxidável do anel luminoso (H) ou corrigir a intensidade com a bomba.

Eliminação de anomalias

Anomalia	Causa	Remédio
Lunaled não funciona	A ficha não está conectada	Controlar a conexão
	Transformador sobreaquecido	Deixar o transformador arrefecer
	Transformador defeituoso	Substituir o transformador
	Anel luminoso defeituoso	Substituir Lunaled
Luminosidade reduzida	Anel luminoso sujo	Limpar o anel luminoso (G)
Imagem não uniforme na água	Corpo estranho no Lunaled	Limpar o anel luminoso (G)
	Bomba entupida	Limpar a bomba

Armazenar/Invernar

Caso se encontre em lugar seco, o aparelho poderá continuar instalado com temperaturas negativas.

Peças de reposição

Com peças de reposição originais da OASE, o aparelho permanece seguro e opera perfeitamente.

Os desenhos e mones das peças de reposição podem ser vistos na nossa website.

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

- Tornar o aparelho inutilizável pela separação dos fios eléctricos e entregar ao sistema de recolha selectiva.
