LunaLed 6s - Osvetlenie OASE - Bezplatný návod na obsluhu

Značka	Oase
Model	LunaLed 6s
Typ produktu	Osvetlenie pre fontány a skaly
Použitie podľa určenia	Osvetlenie skalných fontán
Napájanie	Bezpečnostný transformátor 12 V DC súčasťou dodávky
Bezpečnostná vzdialenosť transformátor-voda	Minimálne 2 m
Pripojovací kábel	Vonkajší, typ H05RN-F, minimálny prierez podľa normy
Inštalácia	Vŕtanie skaly, zaskrutkovanie hadicovej prípojky, vedenie kábla
Uvedenie do prevádzky	Zapnutie čerpadla, pripojenie transformátora
Nastavenie intenzity bublania	Otáčanie uzáveru z nehrdzavejúcej ocele alebo nastavenie čerpadla
Údržba	Čistenie svetelného prstenca mäkkou handričkou
Zimné skladovanie	Môže zostať namontované, ak je v suchu
Ochrana zariadenia	Nepoužívať so stmievačom, kábel a kryt nepoškodené
Povolená verejnosť	Deti <8 rokov a osoby so zdravotným postihnutím pod dohľadom
Náhradné diely	Dostupné na stránke OASE (originálne)
Materiál uzáveru	Nerezová oceľ
Dodávané príslušenstvo	Transformátor, tesnenie, hadicová prípojka
Kompatibilita	Čerpadlo (nie je súčasťou dodávky), vhodná hadica
Možná porucha	Znečistený svetelný prstenec, prehriaty transformátor
Likvidácia	Odrezať kábel a recyklovať prostredníctvom systému spätného odberu

Často kladené otázky - LunaLed 6s OASE

Ako nainštalovať LunaLed 6s do skalnej fontány?

Vyvíťte skalnú fontánu (B), zaskrutkujte hadicovú prípojku (D), veďte kábel (1) do hadice (2) až k výstupu kábla z prípojky (E), potom vložte svetelný prstenec zhora do vyvŕtaného otvoru. Umiestnite tesnenie (3) a zaskrutkujte prípojku (4). Pripojte hadicu (5) k čerpadlu.

Čo robiť, ak svetelný prstenec nesvieti?

Skontrolujte pripojenie k sieti. Ak je transformátor prehriaty, nechajte ho vychladnúť. Ak je chybný, vymeňte ho. Ak je svetelný prstenec chybný, vymeňte LunaLed.

Ako čistiť svetelný prstenec LunaLed 6s?

Čistite svetelný prstenec mäkkou handričkou a čistou vodou. Pravidelné čistenie zabraňuje poklesu výkonu osvetlenia.

Môžem použiť stmievač s LunaLed 6s?

Nie, nepripájajte zariadenie k napájaciemu zdroju so stmievačom. Elektrické komponenty sú citlivé a mohli by sa zničiť.

Aká je bezpečnostná vzdialenosť medzi transformátorom a vodou?

Bezpečnostný transformátor musí byť nainštalovaný najmenej 2 metre od okraja jazierka, mimo vody.

Ako nastaviť intenzitu bublania?

Otáčajte uzáverom z nehrdzavejúcej ocele svetelného prstenca (H) alebo nastavte prietok pripojeného čerpadla.

Čo robiť, ak výkon osvetlenia klesne?

Vyčistite svetelný prstenec (G). Ak problém pretrváva, skontrolujte čistotu čerpadla.

Môže LunaLed 6s zostať na mieste v zime?

Áno, ak je zariadenie v suchu, môže zostať namontované počas mrazov. Inak ho uskladnite na suchom mieste.

Aké predlžovacie káble použiť vonku?

Používajte predlžovacie káble v súlade s normou DIN VDE 0620, s minimálnym prierezom zodpovedajúcim H05RN-F, a vždy v rozvinutom stave.

Kde nájsť náhradné diely pre LunaLed 6s?

Originálne náhradné diely OASE sú k dispozícii na webovej stránke OASE. Vždy používajte originálne diely na zaistenie spoľahlivosti.

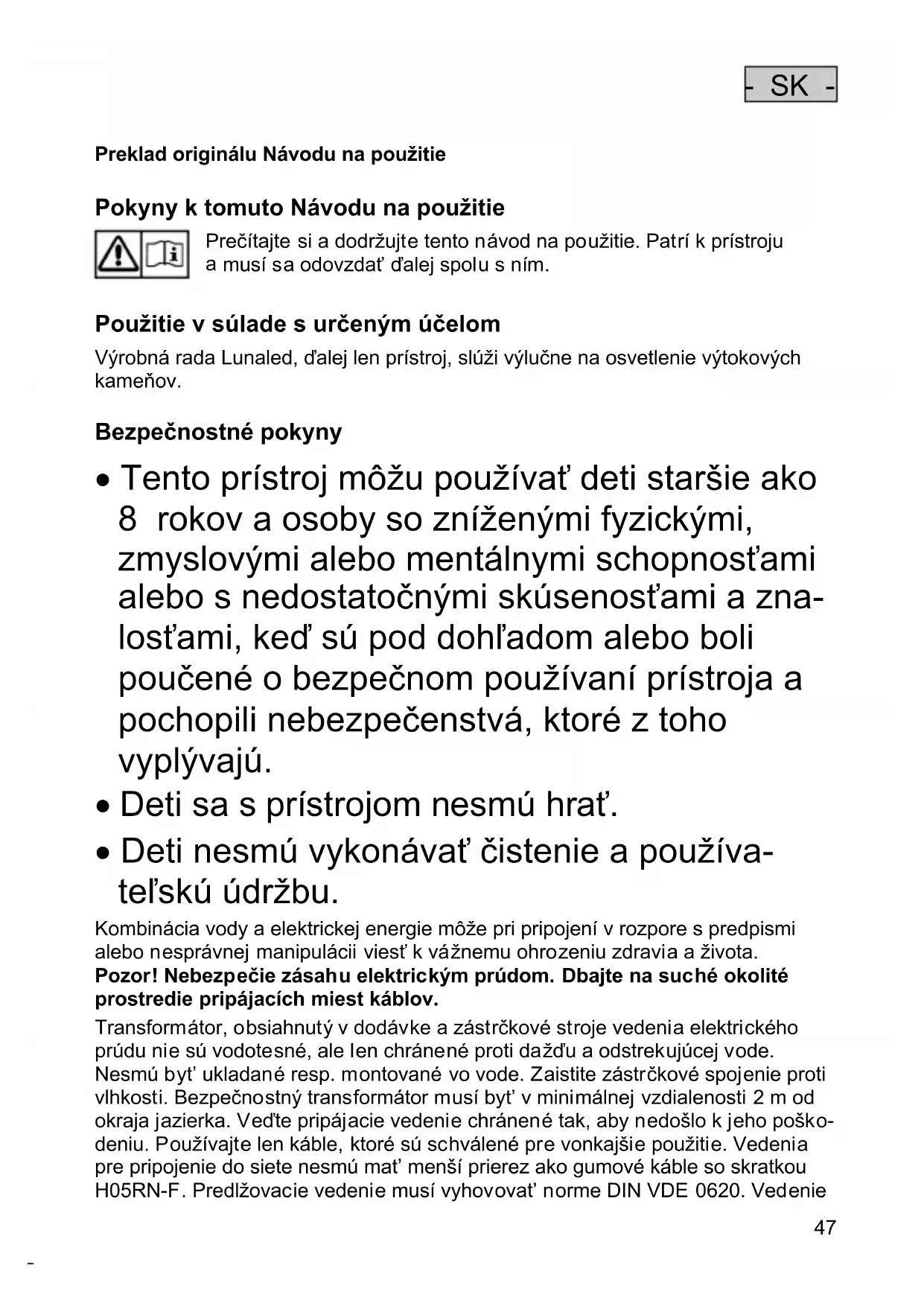

NÁVOD NA OBSLUHU LunaLed 6s OASE

Prečítajte si a dodržujte tento návod na použitie. Patrí k prístroju a musí sa odovzdat' d'alej spolu s ním.

Použitie v súlade s určeným účelom

Výrobná rada Lunaled, d'alej len prístroj, slúži výlučne na osvetlenie výtokových kameňov.

Bezpečnostné pokyny

- Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a zna-lost’ami, ked’ sú pod dohl’adom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú.

- Deti sa s prístrojom nesmú hrat'.

- Deti nesmú vykonávat' čistenie a používa- tel'skú údržbu.

Kombinácia vody a elektrickej energie môže pri pripojení v rozpore s predpismi alebo nesprávnej manipulácii viest' k vážnemu ohrozeniu zdravia a života.

Transformátor, obsiahnutý v dodávke a zástrčkové stroje vedenia elektrického prúdu nie sú vodotesné, ale len chránené proti dažďu a odstrekujúcej vode. Nesmú byť ukladané resp. montované vo vode. Zaistite zástrčkové spojenie proti vlhkosti. Bezpečnostný transformátor musí byť v minimálnej vzdialenosti 2 m od okraja jazierka. Ved’te pripájacie vedenie chránené tak, aby nedošlo k jeho poškodeniu. Používajte len káble, ktoré sú schválené pre vonkajšie použitie. Vedenia pre pripojenie do siete nesmú mat’ menší prierez ako gumové káble so skratkou H05RN-F. Predlžovacie vedenie musí vyhovovat’ norme DIN VDE 0620. Vedenie

- SK -

používajte v rozvinutom stave. Elektrické inštalácie na záhradných rybníčkoch a plaveckých bazénoch musia zodpovedat' národným a medzinárodným ustanoveniam pre zriadzovatel'ov. Porovnajte elektrické údaje napájacej siete s typovým štítkom.

V prípade poškodenia kábla alebo krytu sa nesmie prístroj prevádzkovat! Vytiahnite vidlicu zo zástrčky! Nenoste resp. net'hajte prístroj na prívodnom vedení. Prevádzkujte prístroj výhradne s príslušným bezpečnostným transformátorom, ktorý je súčast'ou dodávky. Neotvárajte nikdy kryt zariadenia alebo častí jeho príslušenstva, pokial' to nie je vyslovene uvedené v pokynoch Návodu na použitie. Než začnete vykonávat' prácu na prístroji, vytiahnite vždy vidlicu zo zástrčky u všetkých zariadení vo vode a u tohoto prístroja! Pri otázkach a problémoch sa pre Vašu vlastnú bezpečnosť obrát'te na odborníka v obore elektrotechniky!

Inštalácia

Citlivé elektrické súčiastky!

Možný dôsledok: Dôjde ku zničeniu prístroja.

Ochranné opatrenie: Nepripájajte prístroj k zdroju prúdu s regulovatel'nou intenzitou napájania.

Dôležité: Dodržte bezpečnostné vzdialenosti medzi transformátorom a vodou (A).

• Prevítajte výtokový kameň (B).
• Len Lunaled 9: Prispôsobte priemer spony na hadici (C).
• Nakrút'te sponu na hadicu (D).
• Uložte pripojovacie vedenie (1) cez hadicu (2) až po káblový výstup v spone hadice (E) a pripojte hadicu (2).
• Zastrčte svetelný kruh zhora do navítaného otvoru vo výtokovom kameni (E).
• Nasad'te tesnenie (3) a zakrút'te sponu hadice (4).
• Pripojte hadicu (5) na sponu hadice a čerpadlo.
• Na transformátore zaistite pripojovacie vedenie prevlečnou maticou (F).

Uvedenie do prevádzky

Regulovanie intenzity výtoku: Otáčajte hlavicu svetelného kruhu z nerezovej ocele (H) alebo regulujte pripojené čerpadlo.

Odstránenie porúch

Porucha	Príčina	Odstránenie
Lunaled nesvieti	Chýba pripojenie na el. siet'	Skontrolujte siet'ové pripojenie
	Transformátor je prehriaty	Nechajte transformátor vychladnút'
	Transformátor je defektný	Vymenit' transformátor
	Svetelný kruh je chybný	Vymeňte Lunaled
Svetelný výkon klesá	Svetelný kruh je znečistený	Vyčistite svetelný kruh (G)
Nerovnomerné osvetlenie vody	Cudzie teliesko v prístroji Lunaled	Vyčistite svetelný kruh (G)
	Čerpadlo je znečistené	Vyčistit" čerpadlo

Uloženie/prezimovanie

Ak je prístroj osadený na suchom mieste, môže zostat' nainštalovaný aj za mrazu.

Náhradné diely

S originálnymi dielmi od firmy OASE zostane prístroj bezpečný a bude aj nad'alej spo'ahlivo fungovat'. Výkresy náhradných dielov a náhradné diely možno nájst' na našich internetových stránkach.

Tento prístroj sa nesmie likvidovat' spolu s domovým odpadom.

- Prístroj znefunkčnite odrezaním kábla a zlikvidujte ho cez príslušný zberný systém.
