| Typ produktu | Exteriérový LED projektor |
| Značka | Oase |
| Model | LunAqua Maxi LED Solo |
| Kategória | Osvetlenie jazierka a záhrady |
| Použitie | Nad a pod vodou |
| Uhol lúča | 30° (dodávaný); je súčasťou balenia šošovka 10° |
| Typ svetelného zdroja | Integrovaná LED, nevymeniteľná |
| Napájacie napätie | 12 V AC (cez dodávaný transformátor) |
| Menovitý výkon | 10 W (odhad) |
| Stupeň krytia | IP68 (trvalé ponorenie) |
| Bezpečná vzdialenosť transformátora | ≥ 2 m od vody |
| Bezpečná vzdialenosť mimo vody | ≥ 50 cm od horľavých materiálov |
| Požadovaný prúdový chránič | maximálne 30 mA |
| Okolitá teplota (transformátor) | -10 °C až +40 °C |
| Materiál puzdra | Odolný plast, ochranné sklo |
| Farba | Čierna |
| Dĺžka kábla | 5 m (odhad) |
| Rozmery (iba projektor) | Ø 10 cm × V 20 cm (odhad) |
| Hmotnosť (projektor + transformátor) | 1 kg (odhad) |
| Obsah balenia | LED projektor, transformátor, zemná tyč, montážna sada, šošovka 10° |
| Údržba | Čistiť čistou vodou mäkkou kefkou |
| Skladovanie | Vyčistené, suché, mimo dosahu detí |
| Náhradné diely | K dispozícii na www.oase-livingwater.com/piecesdetachees |
| Opraviteľnosť | Kábel a napájací blok sú neopraviteľné; vymeňte celú zostavu |
Často kladené otázky - LunAqua Maxi LED Solo OASE
Otázky používateľov k LunAqua Maxi LED Solo OASE
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Osvetlenie vo formáte PDF zadarmo! Nájdite svoj návod LunAqua Maxi LED Solo - OASE a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. LunAqua Maxi LED Solo značky OASE.

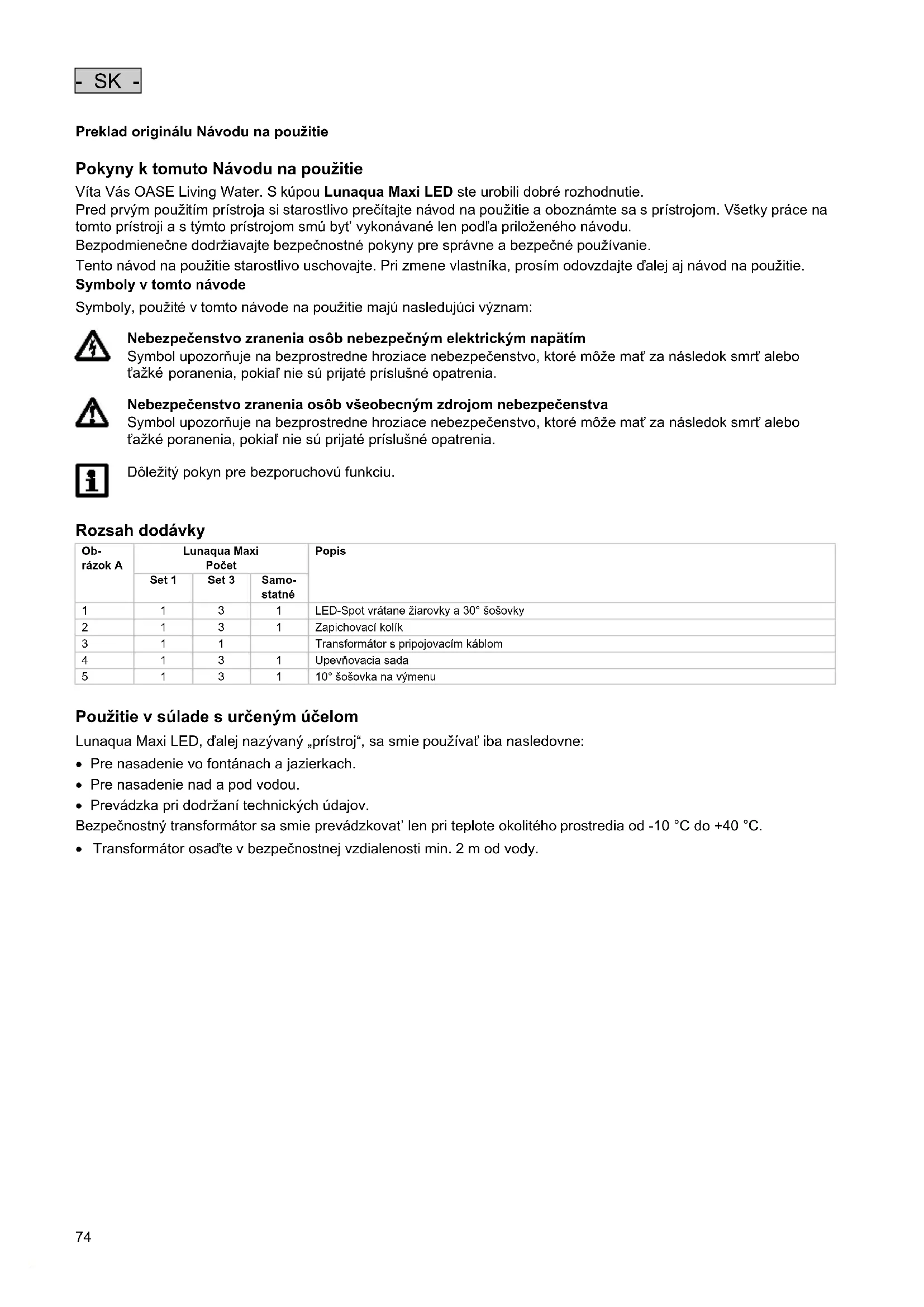

NÁVOD NA OBSLUHU LunAqua Maxi LED Solo OASE
Pred prvým použitím prístroja si starostlivo prečítajte návod na použitie a oboznámte sa s prístrojom. Všetky práce na tomto prístroji a s týmto prístrojom smú byt' vykonávané len podľa priloženého návodu.
Bezpodmienečne dodržiavajte bezpečnostné pokyny pre správne a bezpečné používanie.
Symboly, použité v tomto návode na použitie majú nasledujúci význam:
Nebezpečenstvo zranenia osób nebezpečným elektrickým napätím
Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt' alebo t'ažké poranenia, pokial' nie sú prijaté príslušné opatrenia.
Nebezpečenstvo zranenia osób všeobecným zdrojom nebezpečenstva
Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt alebo t’ažké poranenia, pokial’ nie sú prijaté príslušné opatrenia.
Dôležitý pokyn pre bezporuchovú funkciu.
Rozsah dodávky
| Ob-rázok A | Lunaqua Maxi Počet | Popis | ||
| Set 1 | Set 3 | Samo-statné | ||
| 1 | 1 | 3 | 1 | LED-Spot vrátane žiarovky a 30° šošovky |
| 2 | 1 | 3 | 1 | Zapichovací kolík |
| 3 | 1 | 1 | Transformátor s pripojovacím káblom | |
| 4 | 1 | 3 | 1 | Upevňovacia sada |
| 5 | 1 | 3 | 1 | 10° šošovka na výmenu |
Použitie v súlade s určeným účelom
Lunaqua Maxi LED, d'alej nazývaný „prístroj“, sa smie používať iba nasledovne:
- Pre nasadenie vo fontánach a jazierkach.
- Pre nasadenie nad a pod vodou.
- Prevádzka pri dodržaní technických údajov.
Bezpečnostný transformátor sa smie prevádzkovat' len pri teplote okolitého prostredia od -10 °C do +40 °C. - Transformátor osad'te v bezpečnostnej vzdialenosti min. 2 m od vody.
Bezpečnostné pokyny
Z tohto zariadenia môžu vychádzat' nebezpečenstvá pre osoby a materiálne hodnoty, ak sa zariadenie používa neodborne, príp. v rozpore s účelom použitia alebo ak sa nedodržiavajú bezpečnostné pokyny.
- Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami alebo s nedostatočnými skúsenost'ami a znalost'ami, ked' sú pod dohl'adom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú.
- Deti sa s prístrojom nesmú hrat'.
- Deti nesmú vykonávat' čistenie a používatel'skú údržbu.
Nebezpečenstvo hroziace z kombinácie vody a elektriny
- Kombinácia vody a elektrickej energie môže pri pripojení v rozpore s predpismi alebo nesprávnej manipulácii viest k usmrteniu alebo t'ažkým poraneniam.
- Skôr, ako siahnete do vody, vždy odpojte od prívodu napätia všetky prístroje, ktoré sa nachádzajú vo vode.
Elektrická inštalácia podľa predpisov
- Elektrické inštalácie musia zodpovedať národným predpisom pre zriadovatel'ov inštalácie a môže ich vykonávat' iba kvalifikovaný elektrikár.
- Za kvalifikovaného elektrikára sa považuje osoba, ktorá je na základe svojho odborného vzdelania, znalostí a skúse-nosti schopná a oprávnená posudzovat' a vykonávat' zadané činnosti. Práca odborníka zahrňa tiež rozpoznanie možných nebezpečenstiev a rešpektovanie regionálnych a národných noriem, predpisov a nariadení.
- Pri otázkach a problémoch sa obrátte na kvalifikovaného elektrikára.
- Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a jeho napájania. Údaje o prístroji sa nachádzajú na typovom štítku prístroja, na obale alebo v tomto návode na obsluhu.
- Prístroj musí byť zabezpečený ochranným zariadením proti chybnému prúdu s menovitým chybným prúdom, ktorý nie je väčší než 30 mA.
- Predlžovacie rozvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku (chránené pred striekajúcou vodou).
- Transformátor osad'te v bezpečnostnej vzdialenosti min. 2 m od vody.
- Zástrčkové spoje chráňte pred vlhkostou.
- Pripojte prístroj len na zásuvku inštalovanú podľa predpisov.
Bezpečná prevádzka
- Prístroj sa nesmie prevádzkovat's chybnými elektrickými vedeniami alebo chybným krytom.
- Prístroj nenoste ani net'ahajte za elektrické vedenie.
- Vedenia uložte tak, aby boli chránené pred poškodeniami a dbajte na to, aby o ne nemohol nikto zakopnút.
- Nikdy neotvárajte kryt prístroja ani príslušných dielov, ak nie ste k tejto činnosti výslovne vyzvaní v návode na obsluhu.
- Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode. Ak nie je problémy možné odstránit, kontaktujte autorizované miesto zákazníckeho servisu alebo v prípade pochybností priamo výrobcu.
- Používajte iba originálne náhradné diely a príslušenstvo pre daný prístroj.
- Nikdy na prístroji nevykonávajte technické zmeny.
- Pripojovacie vedenia sa nemôžu wymieňať. Ak je vedenie poškodené, musí sa prístroj zlikvidovať.
- Prevádzkujte zariadenie len transformátorom, ktorý ste obdržali spolu s dodávkou.
- Zásuvku a sietovú zástrčku udržiavajte suché.
- Siet'ový diel, obsiahnutý v dodávke a zástrčkové spoje vedení elektrického prúdu nie sú vodotesné, ale len chránené proti dažďu a odstrekujúcej vode. Nesmú byt’ ukladané resp. montované vo vode.
- Nikdy sa nepozerajte priamo do svetelného zdroja.
Inštalácia
Možné následky: Smrt' alebo t'ažké poranenia.
Ochranné opatrenia:
- Elektrické prístroje a inštalácie s menovitým napätím U > 12 V AC alebo U >30 V DC, ktoré sa nachádzajú vo vode: Prístroje a inštalácie odpojte od napätia skôr, ako siahnete do vody.
- Pred prácami na prístroji prístroj prepnite do stavu bez napätia.
- Zaistite ho proti neúmyselnému opätovnému zapnutiu.
- Pri inštalácii nad vodou musí byť dodržaná bezpečnostná vzdialenost minimálne 50 cm od horľavých materiálov. Dbajte na stabilnú polohu. Zakrývanie prístroja nie je prípustné. Nebezpečenstvo požiaru!
- Umiestnite prístroj tak, aby pre nikoho nepredstavoval nebezpečenstvo.
Osadenie s kolíkom pre zapichnutie do zeme (B)
- Kolík (2) celou dížkou zapichnite do zeme.
- Prístroj nasad'te na kolík.
• Nastavte sklon svietidla ().
Osadenie naskrutkovaním (C)
- Povoľte a odstráňte skrutku (11) a maticu (8).
• Vyberte svietidlo (6). - Upevnenie na stenu alebo na zem (D): Stojan (9) naskrutkujte na pevný podklad alebo na stenu s dostatočnou nosnosťou. Použite spoludodanú hmoždinku (10) a skrutku (7). Navřtajte 5 mm otvor s híbkou minimálne 35 mm.
- Upevnenie na strop: Spoludodaná hmoždinka (10) nie je prípustná pre upevnenie na strop a nesmie sa na tento účel použit!
- Nasad'te svietidlo a pevne ho naskrutkujte. Dbajte na to, aby matica (8) sedela v malom otvore a skrutka (11) s krytkou (12) vo vel'kom otvore skrutkového spoja, a aby zachytávali západky (13).
• Nastavte sklon svietidla (F).
Pripojenie (E)
- Konektor pripojovacieho vedenia pripojte k svietidlu pomocou zástrčky na transformátore a prírubovú maticu (14) pevne dotiahnite rukou.
- Svetidlo Lunaqua Maxi LED Solo zapojte tak, že premostovaciu zástrčku odstránite z transformátora a svietidlo pri-pojíte priamo.
Uvedenie do prevádzky
UPOZORNENIE
Citlivé elektrické súčiastky. Nesprávna prípojka zničí prístroj.
- Nepripájajte prístroj k zdroju prúdu s regulovatel'nou intenzitou napájania.
Možné následky: Smrt' alebo t'ažké poranenia.
Ochranné opatrenia:
- Elektrické prístroje a inštalácie s menovitým napätím U > 12 V AC alebo U >30 V DC, ktoré sa nachádzajú vo vode: Prístroje a inštalácie odpojte od napätia skôr, ako siahnete do vody.
- Pred prácami na prístroji prístroj prepnite do stavu bez napätia.
- Zaistite ho proti neúmyselnému opätovnému zapnutiu.
Upozornenie:
Prevádzka LED svetla so stmievačom nie je možná. Intenzita svetla LED klesá s narastajúcou dlžkou doby prevádzky.
Zapínanie: Sieťovú zástrčku transformátora zastrčte do zásuvky.
- Skontrolovať funkciu reflektora.
Vypínanie: Vytiahnite siet'ovú zástrčku transformátora zo zásuvky.
Výmena šošovky (G)
Možné následky: Smrt' alebo t'ažké poranenia.
Ochranné opatrenia:
- Elektrické prístroje a inštalácie s menovitým napätím U > 12 V AC alebo U >30 V DC, ktoré sa nachádzajú vo vode: Prístroje a inštalácie odpojte od napätia skôr, ako siahnete do vody.
- Pred prácami na prístroji prístroj prepnite do stavu bez napätia.
- Zaistite ho proti neúmyselnému opätovnému zapnutiu.
V každom svietidle je namontovaná 30° šošovka. Šošovku môžete vymenit' za 10° šošovku (súčasť dodávky).
Možné následky: Smrt' alebo t'ažké poranenia.
Ochranné opatrenia:
- Elektrické prístroje a inštalácie s menovitým napätím U > 12 V AC alebo U >30 V DC, ktoré sa nachádzajú vo vode: Prístroje a inštalácie odpojte od napätia skôr, ako siahnete do vody.
- Pred prácami na prístroji prístroj prepnite do stavu bez napätia.
- Zaistite ho proti neúmyselnému opätovnému zapnutiu.
Prístroj v prípade potreby očistite čistou vodou a mäkkou kefkou.
- Dbajte na to, aby do prístroja nevnikla vlhkost'.
Poruchy
| Porucha | Pričina | Odstránenie |
| Žiarovka nesvieti | Prerušený prívod prúdu | Skontrolovať prívod prúdu |
| Svetelný výkon klesá | Sklo svetlometu je znečistené | Vyčistiť |
Oprava
Sietový napájač a svetlomet LED nie je možné pri poškodení vedenia alebo krytu opravit' a musí sa preto vymenit'. Pri dotazoch a problémoch sa pre Vašu vlastnú bezpečnosť obrátte na odborníka v obore elektrotechniky alebo Vášho odborného predajcu.
Náhradné diely
S originálnymi dielmi od firmy OASE zostane prístroj bezpečný a bude aj nad'alej spol'ahlivo fungovat'. Výkresy náhradných dielov a náhradné diely možno nájst na našich internetových stránkach.
Vyčistíte prístroj a skontrolujte ho na poškodenie. Skladujte mimo dosah detí na suchom mieste.
Likvidácia
UPOZORNENIE
Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.
- Prístroj znefunkčnite odrezaním kábla a zlikvidujte ho cez príslušný zberný systém.
