| Tipo di prodotto | Proiettore LED da esterno |
| Marca | Oase |
| Modello | LunAqua Maxi LED Solo |
| Categoria | Illuminazione per laghetti e giardino |
| Utilizzo | Sull'acqua e sott'acqua |
| Angolo del fascio | 30° (in dotazione); lente 10° inclusa |
| Tipo di sorgente luminosa | LED integrata non sostituibile |
| Tensione di alimentazione | 12 V CA (tramite trasformatore in dotazione) |
| Potenza nominale | 10 W (stimato) |
| Grado di protezione | IP68 (immersione permanente) |
| Distanza di sicurezza del trasformatore | ≥ 2 m dall'acqua |
| Distanza di sicurezza fuori dall'acqua | ≥ 50 cm da materiali combustibili |
| Protezione differenziale richiesta | 30 mA massimo |
| Temperatura ambiente (trasformatore) | da -10 °C a +40 °C |
| Materiale del corpo | Plastica robusta, vetro di protezione |
| Colore | Nero |
| Lunghezza del cavo | 5 m (stimato) |
| Dimensioni (proiettore solo) | Ø 10 cm × H 20 cm (stimato) |
| Peso (proiettore + trasformatore) | 1 kg (stimato) |
| Contenuto della confezione | Proiettore LED, trasformatore, asta per montaggio a terra, kit di fissaggio, lente 10° |
| Manutenzione | Pulire con acqua pulita e spazzola morbida |
| Conservazione | Pulito, asciutto, fuori dalla portata dei bambini |
| Pezzi di ricambio | Disponibili su www.oase-livingwater.com/piecesdetachees |
| Riparabilità | Cavo e alimentatore non riparabili; sostituire l'intero gruppo |
Domande frequenti - LunAqua Maxi LED Solo OASE
Domande degli utenti su LunAqua Maxi LED Solo OASE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Illuminazione in formato PDF gratuitamente! Trova il tuo manuale LunAqua Maxi LED Solo - OASE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LunAqua Maxi LED Solo del marchio OASE.
MANUALE UTENTE LunAqua Maxi LED Solo OASE

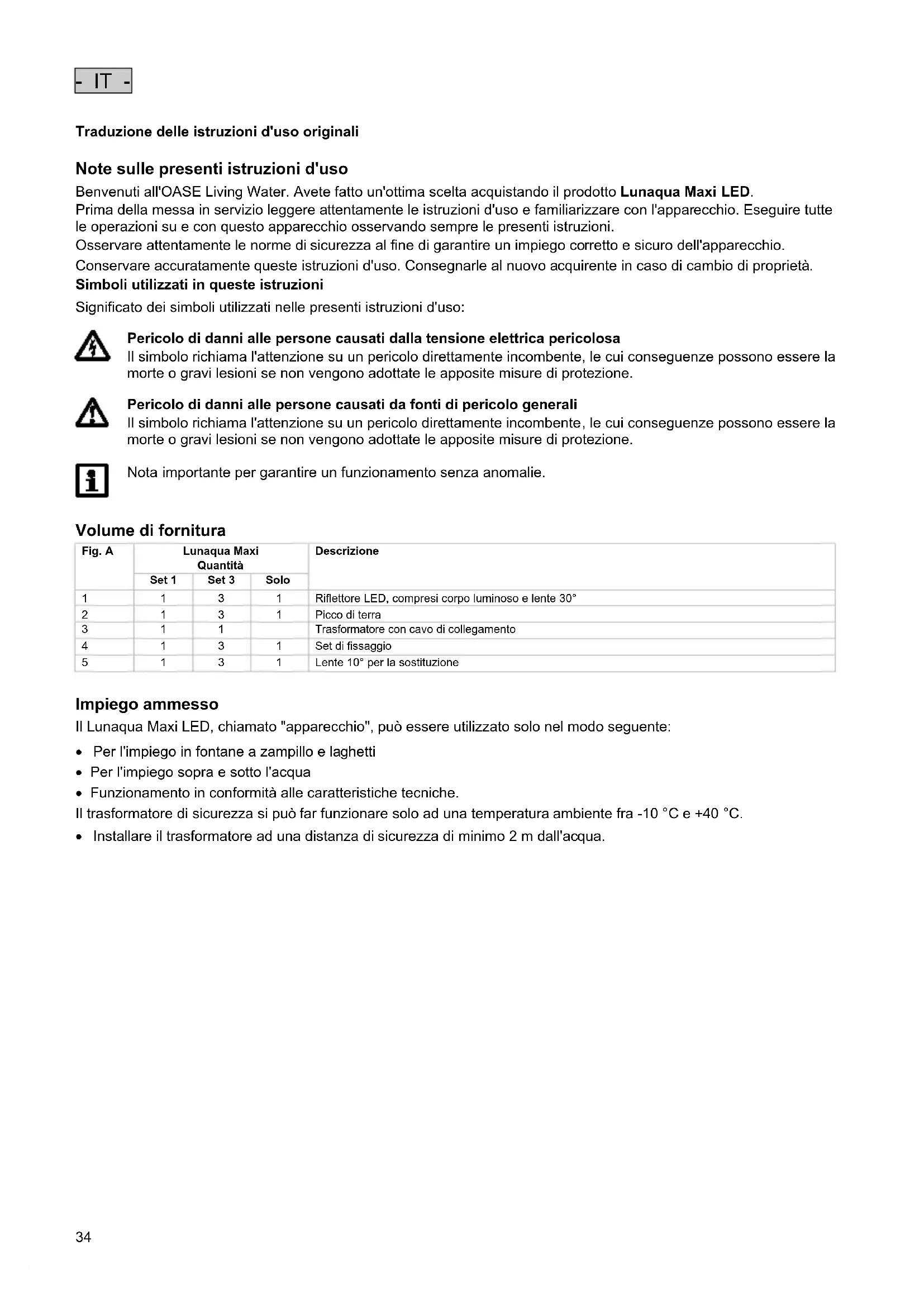

Traduzione delle istruzioni d'uso originali
Note sulle presenti istruzioni d'uso
Benvenuti all'OASE Living Water. Avete fatto un'ottima scelta acquistando il prodotto Lunaqua Maxi LED.
Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni.
Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio.
Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà.
Simboli utilizzati in queste istruzioni
Significato dei simboli utilizzati nelle presenti istruzioni d'uso:
Pericolo di danni alle persone causati dalla tensione elettrica pericolosa
Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.
Pericolo di danni alle persone causati da fonti di pericolo generali
Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.
Nota importante per garantire un funzionamento senza anomalie.
Volume di fornitura
| Fig. A | Lunaqua Maxi Quantità | Descrizione | ||
| Set 1 | Set 3 | Solo | ||
| 1 | 1 | 3 | 1 | Riflettore LED, compresi corpo luminoso e lente 30^ |
| 2 | 1 | 3 | 1 | Picco di terra |
| 3 | 1 | 1 | Trasformatore con cavo di collegamento | |
| 4 | 1 | 3 | 1 | Set di fissaggio |
| 5 | 1 | 3 | 1 | Lente 10^ per la sostituzione |
Impiego ammesso
Il Lunaqua Maxi LED, chiamato "apparecchio", può essere utilizzato solo nel modo seguente:
• Per l'impiego in fontane a zampillo e laghetti
• Per l'impiego sopra e sotto l'acqua
- Funzionamento in conformità alle caratteristiche tecniche.
Il trasformatore di sicurezza si può far funzionare solo ad una temperatura ambiente fra -10 °C e +40 °C.
• Installare il trasformatore ad una distanza di sicurezza di minimo 2 m dall'acqua.
Avvertenze di sicurezza
Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare.
- Ai bambini è vietato giocare con l'apparecchio.
- La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.
Pericoli dovuti alla combinazione di acqua ed elettricità
- La combinazione di acqua ed elettricità può provocare la morte o gravi lesioni personali se il collegamento non è a norma o l'impiego dell'apparecchio è errato.
- Prima di mettere le mani nell'acqua, disecitare sempre tutti gli apparecchi ivi presenti.
Installazione elettrica conforme alle norme
- Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.
- Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.
- Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
- Collegare l'apparecchio solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.
- L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA.
- I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
- Installare il trasformatore ad una distanza di sicurezza di minimo 2 m dall'acqua.
- Proteggere i connettori dall'infiltrazione di umidità.
- Collegare l'apparecchio solo ad una presa installata secondo le norme.
- IT -
Funzionamento sicuro
- Non utilizzare l'apparecchio se i cavi elettrici o il corpo dell'apparecchio sono difettosi.
- Non portare o trascinare l'apparecchio afferrando i cavi elettrici.
- Installare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.
- Aprire l'alloggiamento dell'apparecchio o delle relative componenti solo se ciò è espressamente indicato nelle istruzioni d'uso.
- Utilizzate l'apparecchio solo per operazioni descritte in questo libretto d'istruzioni. Rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore, in caso di mancata risoluzione dei problemi.
- Utilizzare solo parti di ricambio e accessori originali per l'apparecchio.
- Non apportate mai modifiche tecniche all'apparecchio.
- Non è possibile sostituire i cavi di alimentazione. Se un cavo è danneggiato, smaltire l'apparecchio.
- Utilizzare l'apparecchio solo con il trasformatore in dotazione.
- Mantenere presa e spina sempre asciutte.
- L'alimentatore e le connessioni a spina dei conduttori elettrici in dotazione non sono impermeabili all'acqua bensì solo protetti contro la pioggia e gli spruzzi d'acqua. Perciò non devono essere installati o montati sotto l'acqua.
• Non guardare mai direttamente nella sorgente luminosa.
Installazione
ATTENZIONE! Tensione elettrica pericolosa.
Possibili conseguenze: morte o gravi lesioni.
Misure di protezione:
- Apparecchi elettrici e sistemi di installazione con tensione di taratura U > 12 V CA o U >30 V CC sistemati in acqua: diseccitare apparecchi e sistemi prima di mettere le mani nell'acqua.
- Scollegare l'apparecchio dalla tensione elettrica prima di eseguire qualsiasi intervento sul medesimo.
• Assicurare l'apparecchio in modo da evitare avviamenti accidentali. - In caso di installazione sopra l'acqua mantenere una distanza di sicurezza minima di 50 cm da materiali infiammabili. Assicurarsi che la posizione dell'apparecchio sia stabile. Non è permesso coprire l'apparecchio. Pericolo di incendio!
- Posizionare l'apparecchio in modo che non rappresenti un pericolo per nessuno.
Installazione con picco di terra (B)
- Piantare il picco di terra (2) nel terreno con tutta la lunghezza.
- Sistemare l'apparecchio sul picco di terra.
- Regolare l'inclinazione della lampada (F).
Installazione mediante avvitamento (C)
- Sbloccare e rimuovere vite (11) e dado (8).
- Rimuovere la lampada (6).
- Fissaggio su parete o fondo (D): Avvitare il piede fisso (9) su un fondo resistente o su una parete solida. Utilizzare il tassello in dotazione (10) e la vite (7). Praticare un foro di 5 mm, profondità minima 35 mm.
- Fissaggio su soffitto: Il tassello in dotazione (10) non è omologato per il fissaggio su soffitto, quindi non deve essere utilizzato!
- Montare la lampada e poi avvitare a fondo. Assicurarsi che il dado (8) e la vite (11) con calotta (12) siano alloggiati rispettivamente nel foro piccolo e nel foro grande del raccordo a vite e che i naselli di arresto facciano presa (13).
- Regolare l'inclinazione della lampada (F).
Collegamento (E)
- Collegare la spina della linea di collegamento sulla lampada con la presa sul trasformatore e poi stringere a fondo la ghiera (14).
- Per collegare il Lunaqua Maxi LED Solo, rimuovere il connettore a ponte dal trasformatore e poi collegare direttamente la lampada.
Messa in funzione
NOTA
Componenti elettrici sensibili. Un collegamento errato danneggia irrimediabilmente l'apparecchio.
• non collegare l'apparecchio ad una alimentazione elettrica regolabile.
ATTENZIONE! Tensione elettrica pericolosa.
Possibili conseguenze: morte o gravi lesioni.
Misure di protezione:
- Apparecchi elettrici e sistemi di installazione con tensione di taratura U > 12 V CA o U >30 V CC sistemiati in acqua: disecitare apparecchi e sistemi prima di mettere le mani nell'acqua.
- Scollegare l'apparecchio dalla tensione elettrica prima di eseguire qualsiasi intervento sul medesimo.
- Assicurare l'apparecchio in modo da evitare avviamenti accidentali.
Nota:
Il funzionamento della lampada LED con un dimmer non è possibile. L'intensità luminosa di un LED diminuisce con l'aumento della durata di funzionamento.
Avviamento: inserire la spina elettrica del trasformatore nella presa.
- Controllare il funzionamento dei riflettori.
Spegnimento: staccare la spina elettrica del trasformatore.
Sostituzione della lente (G)
ATTENZIONE! Tensione elettrica pericolosa.
Possibili conseguenze: morte o gravi lesioni.
Misure di protezione:
- Apparecchi elettrici e sistemi di installazione con tensione di taratura U > 12 V CA o U >30 V CC sistemiati in acqua: disecitare apparecchi e sistemi prima di mettere le mani nell'acqua.
- Scollegare l'apparecchio dalla tensione elettrica prima di eseguire qualsiasi intervento sul medesimo.
- Assicurare l'apparecchio in modo da evitare avviamenti accidentali.
In ogni lampada è montata una lente da 30°, che può essere sostituita con quella da 10° (in dotazione).
Procedere nel modo seguente:
- Tenere ferma la lampada sul piede (15). Non sulla calotta terminale (16) per evitare che anche questa venga svitata.
- Applicare un tessuto di cuoio o un panno sulla calotta frontale (19) (migliore presa!) e poi chiudere agendo in senso antiorario.
- Battendo leggermente rimuovere vetro di protezione (18) e lente (17) dalla lampada.
- Sostituire la lente e poi rimontare l'apparecchio seguendo l'ordine inverso.
Pulizia
ATTENZIONE! Tensione elettrica pericolosa.
Possibili conseguenze: morte o gravi lesioni.
Misure di protezione:
- Apparecchi elettrici e sistemi di installazione con tensione di taratura U > 12 V CA o U >30 V CC sistemati in acqua: disecitare apparecchi e sistemi prima di mettere le mani nell'acqua.
- Scollegare l'apparecchio dalla tensione elettrica prima di eseguire qualsiasi intervento sul medesimo.
- Assicurare l'apparecchio in modo da evitare avviamenti accidentali.
Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida.
- Assicurarsi che l'umidità non penetri all'interno dell'apparecchio.
Guasti
| Guasto | Causa | Rimedio |
| Lampada non fa luce | Alimentazione di corrente interrotta | Controllare l'alimentazione di corrente |
| La potenza illuminante diminuisce | Vetro della lampada sporco | Pulire |
Riparazione
In caso di danneggiamenti dei conduttori o della scatola l'alimentatore ed il riflettore LED non possono più venire riparati e devono quindi venire sostituiti. Per maggiore sicurezza, in caso di domande e problemi rivolgetevi ad un tecnico elettricista o al vostro rivenditore specializzato!
Parti di ricambio
Con ricambi originali OASE l'apparecchio rimane sicuro e funzionerà sempre regolarmente.
Per i disegni dei ricambi e per i ricambi stessi, vedere al nostro sito Internet.
Pulire l'apparecchio e controllare se è danneggiato. Conservare in un luogo asciutto e in modo inaccessibile per i bambini.
Smaltimento
NOTA
Non smaltire questo apparecchio gettandolo nei rifiuti domestici!
- Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro.
