| Produkttype | Utendørs LED-projektor |
| Merke | Oase |
| Modell | LunAqua Maxi LED Solo |
| Kategori | Belysning for dam og hage |
| Bruk | Over og under vann |
| Strålevinkel | 30° (medfølger); linse 10° inkludert |
| Lyskilde type | Integrert LED, ikke utskiftbar |
| Spenning | 12 V AC (via medfølgende transformator) |
| Nominell effekt | 10 W (estimert) |
| Beskyttelsesklasse | IP68 (permanent nedsenking) |
| Sikkerhetsavstand for transformator | ≥ 2 m fra vann |
| Sikkerhetsavstand utenfor vann | ≥ 50 cm fra brennbare materialer |
| Nødvendig jordfeilbryter | Maks 30 mA |
| Omgivelsestemperatur (transformator) | -10 °C til +40 °C |
| Materiale for hus | Robust plast, beskyttelsesglass |
| Farge | Svart |
| Kabellengde | 5 m (estimert) |
| Dimensjoner (projektor alene) | Ø 10 cm × H 20 cm (estimert) |
| Vekt (projektor + transformator) | 1 kg (estimert) |
| Pakkeinnhold | LED-projektor, transformator, jordspyd, festesett, linse 10° |
| Vedlikehold | Rengjør med rent vann og myk børste |
| Oppbevaring | Rengjort, tørt, utilgjengelig for barn |
| Reservedeler | Tilgjengelig på www.oase-livingwater.com/reservedeler |
| Reparerbarhet | Kabel og strømforsyning kan ikke repareres; hele enheten må skiftes |
Ofte stilte spørsmål - LunAqua Maxi LED Solo OASE
Brukerspørsmål om LunAqua Maxi LED Solo OASE
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Belysning i PDF-format gratis! Finn veiledningen din LunAqua Maxi LED Solo - OASE og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. LunAqua Maxi LED Solo av merket OASE.
BRUKSANVISNING LunAqua Maxi LED Solo OASE
Formålsbestemt anvendelse
Beskyttelsesforanstaltninger:
Beskyttelsesforanstaltninger:
Beskyttelsesforanstaltninger:
Beskyttelsesforanstaltninger:

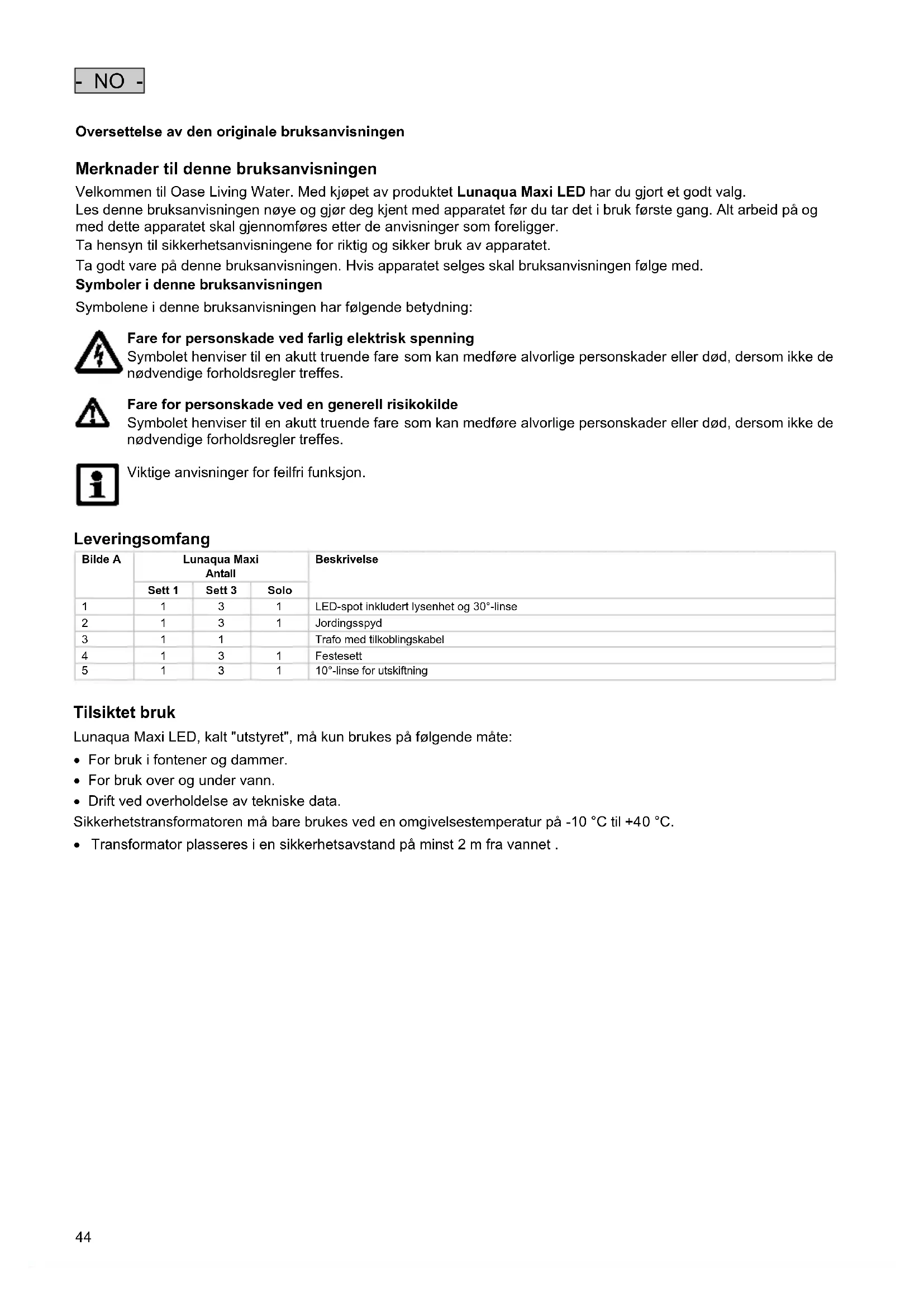

Oversettelse av den originale bruksanvisningen
Merknader til denne bruksanvisningen
Velkommen til Oase Living Water. Med kjøpet av produktet Lunaqua Maxi LED har du gjort et godt valg.
Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og med dette apparatet skal gjennomføres etter de anvisninger som foreligger.
Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet.
Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvisningen følge med.
Symboler i denne bruksanvisningen
Symbolene i denne bruksanvisningen har følgende betydning:
Fare for personskade ved farlig elektrisk spenning
Viktige anvisninger for feilfri funksjon.
Leveringsomfang
| Bilde A | Lunaqua Maxi Antall | Beskrivelse | ||
| Sett 1 | Sett 3 | Solo | ||
| 1 | 1 | 3 | 1 | LED-spot inkludert lysenhet og 30°-linse |
| 2 | 1 | 3 | 1 | Jordingsspyd |
| 3 | 1 | 1 | Trafo med tilkoblingskabel | |
| 4 | 1 | 3 | 1 | Festesett |
| 5 | 1 | 3 | 1 | 10°-linse for utskiftning |
Tilsiktet bruk
Lunaqua Maxi LED, kalt "utstyret", må kun brukes på følgende måte:
- For bruk i fontener og dammer.
- For bruk over og under vann.
- Drift ved overholdelse av tekniske data.
Sikkerhetstransformatoren må bare brukes ved en omgivelsestemperatur på -10 °C til +40 °C. - Transformator plasseres i en sikkerhetsavstand på minst 2 m fra vannet.
Hvis apparatet brukes på feil måte eller til et formål det ikke er konstruert for, eller hvis sikkerhetsanvisningene ikke følges kan det likevel oppstå fare for personskader og materielle skader.
- Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette.
- Barn må ikke leke med apparatet.
- Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.
Farer pga. kombinasjon av vann og elektrisitet
- Kombinasjonen av vann og elektrisitet kan ved ikke forskriftsmessig tilkobling og feil håndtering føre til død eller alvorlige skader pga. elektrisk støt.
- Før du berører vannet, må nettstøpslene for alle apparater som befinner seg i vannet alltid trekkes ut.
Forskriftsmessig elektrisk installasjon
- Elektriske installasjoner må tilsvare nasjonale installasjonsforskrifter og må kun gjennomføres av en fagperson.
- En person teller som elektrofagperson, hvis vedkommende på grunn av faglig utdanning, kunnskap og erfaring er skikket og berettiget til å vurdere og utføre arbeidene vedkommende får tildelt. Arbeidet som fagperson omfatter også å oppdage mulige farer og følge gjeldende regionale og nasjonale normer, forskrifter og bestemmelser.
- Kontakt en elektrofagperson ved spørsmål og problemer.
- Koble apparatet bare til dersom de elektriske dataene til apparatet og strømforsyningen stemmer overens. Du finner apparatdataene på typeskiltet på apparatet, på forpakningen og i denne bruksanvisningen.
- Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.
- Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vann-sprut).
- Transformator plasseres i en sikkerhetsavstand på minst 2 m fra vannet.
- Beskytt pluggforbindelser mot fuktighet.
- Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
- NO -
Sikker drift
- Ved defekte elektriske ledninger eller hus, må ikke apparatet brukes.
- Aldri bær eller dra apparatet etter ledningen.
- Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble i dem.
- Åpne huset på apparatet eller tilhørende deler kun hvis det uttrykkelig blir sagt i bruksanvisningen at man skal gjøre det.
- Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen. Kontakt autorisert kundeservice eller produsenten ved tvil hvis problemet ikke kan utbedres.
- Bruk kun originale reservedeler og tilbehør for apparatet.
- Foreta aldri tekniske endringer på apparatet.
- Strømledningene kan ikke byttes. Dersom en ledning blir skadet må apparatet deponeres som avfall.
- Apparatet skal bare drives med den medfølgende transformatoren.
- Hold stikkontakt og støpsel tørre.
- Den medfølgende nettdelen og pluggforbindelsene for strømledningen er ikke vanntette, men kun beskyttet mot regn og vannsprut. Disse må ikke plasseres/monteres i vannet.
- Ikke se direkte inn i lyskilden.
Oppstilling
OBS! Farlig elektrisk spenning.
Mulige konsekvenser: Død eller alvorlige personskader.
Forholdsregler:
- Elektriske apparater og installasjoner med dimensjoneringsspenning U > 12 V AC eller U > 30 V DC som ligger i vann: Koble apparater og installasjoner spenningsfritt før du berører vannet.
- Koble apparatet spenningsfritt før du arbeider på det.
- Sikre mot utilsiktet gjeninnkobling.
- Ved oppstilling utenfor vann, må det være en sikkerhetsavstand på minst 50 cm fra brennbare materialer. Påse at apparatet står støtt. Apparatet må ikke tildekkes. Brannfare!
- Plasser apparatet slik at det ikke kan utgjøre noen fare for noen.
Monter med jordingsspyd(B)
- Stikk jordingsspydet (2) ned i underlaget i sin fulle lengde.
- Sett apparatet på jordingsspydet.
- Still inn hellingen på lampen (F).
Monter ved å skru fast (C)
- Løsne og fjerne skruen (11) og mutteren (8)
• Ta av lampen (6). - Vegg- eller gulvfeste (D): Sett stativet (9) på fast underlag eller skru det fast på en vegg som tåler vekten. Bruk pluggen (10) og skruen (7) som følger med. Bor et 5 mm hull minst 35 mm dypt.
- Feste i tak: Pluggen som følger med (10) er ikke for feste i tak og må ikke benyttes til det!
- Sett på lampen og skru fast. Pass på at mutteren (8) sitter i det lille hullet, skruen (11) med skruehetten (12) i det store hullet på skrueforbindelsen og at de hekter seg i festehaken (13).
- Still inn hellingen på lampen (F).
Koble til (E)
- Koble støpselet fra lampens ledning til kontakten på trafoen og skru til skrumutteren (14) for hånd.
- For å kople til Lunaqua Maxi LED Solo må du ta av overgangskontakten fra trafoen og koble til lampen direkte.
Idriftsettelse
MERK
Følsomme elektriske komponenter. Feil tilkobling ødelegger apparatet.
OBS! Farlig elektrisk spenning.
Mulige konsekvenser: Død eller alvorlige personskader.
Forholdsregler:
- Elektriske apparater og installasjoner med dimensjoneringsspenning U > 12 V AC eller U > 30 V DC som ligger i vann: Koble apparater og installasjoner spenningsfritt før du berører vannet.
- Koble apparatet spenningsfritt før du arbeider på det.
- Sikre mot utilsiktet gjeninnkobling.
Informasjon:
Det er ikke mulig å benytte dimmer for LED-lampene. LED-lampenes lysstyrke avtar etter lengre tids bruk.
- Kontroller funksjonene til lyskasteren.
Slå av: Trekk støpselet ut av stikkontakten.
Bytte av linse (G):
OBS! Farlig elektrisk spenning.
Mulige konsekvenser: Død eller alvorlige personskader.
Forholdsregler:
- Elektriske apparater og installasjoner med dimensjoneringsspenning U > 12 V AC eller U > 30 V DC som ligger i vann: Koble apparater og installasjoner spenningsfritt før du berører vannet.
- Koble apparatet spenningsfritt før du arbeider på det.
- Sikre mot utilsiktet gjeninnkobling.
I hver lampe det montert en 30°-linse. Denne linsen kan byttes ut med en 10°-linse (inkludert i leveransen).
Slik går du frem:
- Fest lampen til foten (15). Ikke ved endekappen (16), da denne ikke vil skru seg med.
- Dekk til frontkappen (19) med en skinnlap eller en klut (gir bedre grep) og skru mot klokkeretningen.
- Fjern beskyttelsesskiven (18) og linsen (17) ved å banke lett på dem.
- Sett deretter apparatet sammen igjen i motsatt rekkefølge.
Rengjøring
OBS! Farlig elektrisk spenning.
Mulige konsekvenser: Død eller alvorlige personskader.
Forholdsregler:
- Elektriske apparater og installasjoner med dimensjoneringsspenning U > 12 V AC eller U > 30 V DC som ligger i vann: Koble apparater og installasjoner spenningsfritt før du berører vannet.
- Koble apparatet spenningsfritt før du arbeider på det.
- Sikre mot utilsiktet gjeninnkobling.
Rengjør apparatet ved behov med rent vann og en myk børste.
• Pass på at det ikke kommer fuktighet inn i apparatet.
Funksjonsfeil
| Feil | Årsak | Utbedring |
| Lampen lyser ikke | Strømtilførselen brutt | Kontroller strømtilførselen |
| Lyskasteren lyser svakt | Lampeglass tilsmusset | Rengjør |
Reparasjon
Med originaldeler fra OASE forblir apparatet sikkert og fortsetter å arbeie pålitelig.
Reservedeltegninger og reservedeler finner du på vår internettside.
Rengjør apparatet og kontroller for skader. Oppbevar apparatet på et tørt sted utilgjengelig for barn.
Kassering
MERK
- Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.
