| Type de produit | Projecteur LED extérieur |
| Marque | Oase |
| Modèle | LunAqua Maxi LED Solo |
| Catégorie | Éclairage de bassin et jardin |
| Utilisation | Au-dessus et sous l'eau |
| Angle du faisceau | 30° (livré) ; lentille 10° incluse |
| Type de source lumineuse | LED intégrée non remplaçable |
| Tension d'alimentation | 12 V CA (via transformateur fourni) |
| Puissance nominale | 10 W (estimation) |
| Indice de protection | IP68 (immersion permanente) |
| Distance de sécurité du transformateur | ≥ 2 m de l'eau |
| Distance de sécurité hors eau | ≥ 50 cm des matériaux combustibles |
| Protection différentielle requise | 30 mA maximum |
| Température ambiante (transformateur) | -10 °C à +40 °C |
| Matière du boîtier | Plastique robuste, verre de protection |
| Couleur | Noir |
| Longueur du câble | 5 m (estimation) |
| Dimensions (projecteur seul) | Ø 10 cm × H 20 cm (estimation) |
| Poids (projecteur + transformateur) | 1 kg (estimation) |
| Contenu de l'emballage | Projecteur LED, transformateur, perche de mise en terre, kit de fixation, lentille 10° |
| Entretien | Nettoyer à l'eau claire avec brosse douce |
| Stockage | Nettoyé, sec, hors de portée des enfants |
| Pièces de rechange | Disponibles sur www.oase-livingwater.com/piecesdetachees |
| Réparabilité | Câble et bloc d'alimentation non réparables ; remplacer l'ensemble |
FOIRE AUX QUESTIONS - LunAqua Maxi LED Solo OASE
Questions des utilisateurs sur LunAqua Maxi LED Solo OASE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice LunAqua Maxi LED Solo - OASE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LunAqua Maxi LED Solo de la marque OASE.
MODE D'EMPLOI LunAqua Maxi LED Solo OASE

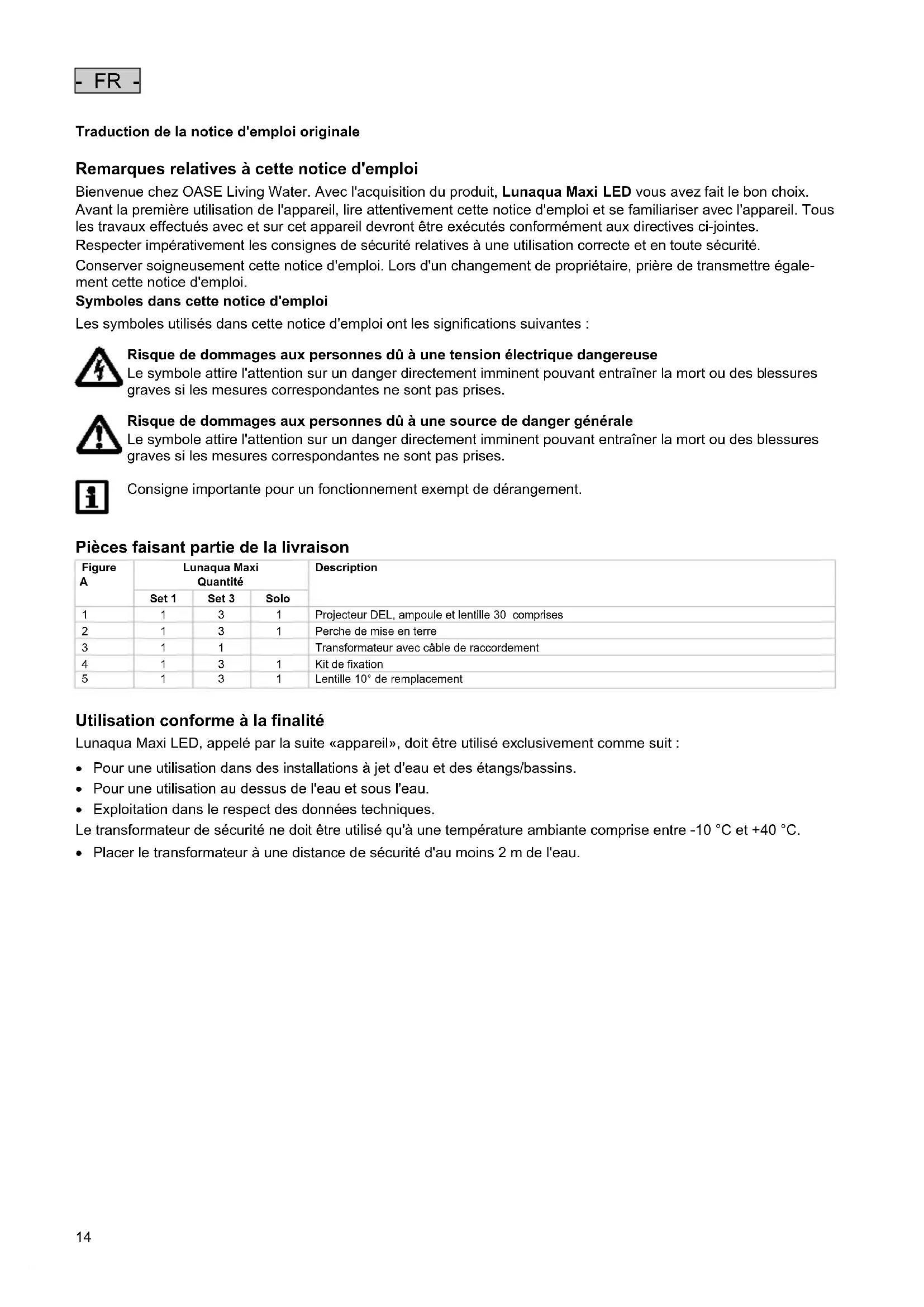

Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, Lunaqua Maxi LED vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre également cette notice d'emploi.
Symboles dans cette notice d'emploi
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
Pièces faisant partie de la livraison
| Figure A | Lunaqua Maxi Quantité | Description | ||
| Set 1 | Set 3 | Solo | ||
| 1 | 1 | 3 | 1 | Projecteur DEL, ampoule et lentille 30 comprises |
| 2 | 1 | 3 | 1 | Perche de mise en terre |
| 3 | 1 | 1 | Transformateur avec câble de raccordement | |
| 4 | 1 | 3 | 1 | Kit de fixation |
| 5 | 1 | 3 | 1 | Lentille 10^ de remplacement |
Utilisation conforme à la finalité
Lunaqua Maxi LED, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :
- Pour une utilisation dans des installations à jet d'eau et des étangs/bassins.
- Pour une utilisation au dessus de l'eau et sous l'eau.
- Exploitation dans le respect des données techniques.
- Placer le transformateur à une distance de sécurité d'au moins 2 m de l'eau.
Le transformateur de sécurité ne doit être utilisé qu'à une température ambiante comprise entre -10 °C et +40 °C.
Consignes de sécurité
Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsque celui-ci est utilisé de manière non appropriée, voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont pas respectées.
- Attention :
Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.
Dangers dus à la combinaison d'eau et d'électricité
- La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence de raccordements non conformes ou d'une utilisation inappropriée.
- Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Installation électrique correspondant aux prescriptions
- Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.
- Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
- En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
- Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.
- Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
- Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
- Placer le transformateur à une distance de sécurité d'au moins 2 m de l'eau.
- Protéger les raccordements à fiche contre l'humidité.
- Raccorder l'appareil uniquement à une prise installée de manière réglementaire.
- FR -
Exploitation sécurisée
- En cas de lignes électriques défectueuses ou de corps défectueux, il est interdit d'exploiter l'appareil.
- Ni porter, ni tirer l'appareil par le câble électrique.
- Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.
- N'ouvrir le corps de l'appareil ou des éléments s'y rapportant que si cela est expressément sollicité dans la notice d'emploi.
- Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
- N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
- Ne jamais procéder à des modifications techniques sur l'appareil.
- Les câbles de raccordement ne sont pas remplaçables. Au cas où un câble de raccordement serait endommagé, l'appareil doit être mis au rebut.
- Utiliser l'appareil uniquement avec le transformateur compris dans la livraison.
- Tenir la prise de courant et la prise de secteur au sec.
- Le bloc d'alimentation électrique et les raccordements à fiches des lignes électriques faisant partie des fournitures ne sont pas étanches, mais simplement protégés contre l'eau de pluie et les projections d'eau. Ils ne doivent être posés ou bien montés qu'en dehors de l'eau.
- Ne jamais regarder directement dans la source lumineuse.
Mise en place
ATTENTION ! Tension électrique dangereuse.
Conséquences possibles : mort ou blessures graves.
Mesures préventives :
- Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trouvent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l'eau.
- Avant toute exécution de travaux sur l'appareil, couper la tension de l'appareil.
- Le protéger contre toute remise en circuit incontrôlée.
- Lors d'une installation hors de l'eau, il est nécessaire de respecter impérativement une distance de sécurité d'au moins 50 cm par rapport à des matériaux combustibles. Veiller à une assise stable. Il est interdit de recouvrir l'appareil. Danger d'incendie !
- Positionner l'appareil de telle sorte qu'il ne représente un danger pour personne.
Mise en place avec la perche de mise en terre (B)
- Enfoncer dans le sol toute la longueur de la perche (2).
- Placer l'appareil sur la perche de mise en terre.
- Régler l'inclinaison de l'élément d'éclairage (F).
Mise en place en vissant (C)
- Desserrer et retirer la vis (11) et l'écrou (8).
• Retirer l'élément d'éclairage (6). - Fixation au mur ou au sol (D) : Visser le pied-support (9) sur une surface solide ou sur un mur suffisamment solide. Utiliser la cheville (10) et la vis (7) faisant partie de la livraison. Percer un orifice de 5 mm à une profondeur d'au moins 35 mm.
- Fixation au plafond : La cheville comprise dans la livraison (10) n'est pas conçue pour une fixation au plafond et il est dès lors interdit de l'utiliser à cet effet !
- Placer l'élément d'éclairage et le visser à fond. Veiller à ce que l'écrou (8) dans le petit perçage et la vis (11) avec le capuchon (12) dans le grand perçage du raccord à vis soient bien en place et que les languettes s'engagent (13).
- Régler l'inclinaison de l'élément d'éclairage (F).
Raccordement (E)
- Brancher la fiche mâle de la ligne de raccordement de l'élément d'éclairage sur la douille sur le transformateur et serrer fixement, à la main, l'écrou d'accouplement (14).
- Pour raccorder la Lunaqua Maxi LED Solo, retirer la fiche mâle de pontage du transformateur et raccorder l'élément d'éclairage directement.
Mise en service
REMARQUE
Composants électriques fragiles. Un mauvais raccordement peut détruire l'appareil.
- Ne pas raccorder l'appareil à une alimentation en courant avec variateur.
ATTENTION ! Tension électrique dangereuse.
Conséquences possibles : mort ou blessures graves.
Mesures préventives :
- Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trouvent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l'eau.
- Avant toute exécution de travaux sur l'appareil, couper la tension de l'appareil.
- Le protéger contre toute remise en circuit incontrôlée.
Remarque :
L'exploitation de l'ampoule LED avec un variateur de lumière n'est pas possible. L'intensité d'éclairage d'une LED diminue avec la durée d'exploitation.
Mise en circuit : brancher la prise de secteur du transformateur dans la prise de courant.
- Contrôler le fonctionnement du projecteur.
Mise hors circuit : retirer la prise de secteur du transformateur.
Changement de lentille (G)
ATTENTION ! Tension électrique dangereuse.
Conséquences possibles : mort ou blessures graves.
Mesures préventives :
- Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trouvent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l'eau.
- Avant toute exécution de travaux sur l'appareil, couper la tension de l'appareil.
- Le protéger contre toute remise en circuit incontrôlée.
Une lentille 30° est montée dans chaque élément d'éclairage. Le lentille peut être remplacée par une lentille 10° (faisant partie de la livraison).
Voici comment procéder :
- Maintenir l'élément d'éclairage au niveau du pied (15). Pas au niveau de capuchon terminal (16), car celui-ci se dévisserait.
- Recouvrir le capuchon frontal (19) d'une peau de chamois ou d'un chiffon (meilleure préhension!) et tourner dans le sens antihoraire.
- En frappant légèrement, retirer la petite vitre de protection (18) et la lentille (17) de l'élément d'éclairage.
- Remplacer la lentille et remonter ensuite l'appareil dans l'ordre inverse.
Nettoyage
ATTENTION ! Tension électrique dangereuse.
Conséquences possibles : mort ou blessures graves.
Mesures préventives :
- Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trouvent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l'eau.
- Avant toute exécution de travaux sur l'appareil, couper la tension de l'appareil.
- Le protéger contre toute remise en circuit incontrôlée.
Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.
- Veiller à ce qu'aucune humidité ne s'infiltre dans l'appareil.
Problèmes
| Problème | Cause | Remède |
| La lampe ne fonctionne pas | Alimentation électrique interrompue | Contrôler l'alimentation électrique |
| La puissance d'éclairage diminue | Le verre de la lampe est encrassé | Nettoyer |
Réparation
Le bloc d'alimentation électrique et le projecteur LED ne sont pas réparables en cas d'endommagement des lignes ou du carter et doivent être par conséquent remplacés. En cas de questions et de problèmes, prière de vous adresser à un électricien ou auprès de votre revendeur spécialisé et ce, pour votre propre sécurité.
Pièces de rechange
L'appareil continue de fonctionner de manière fiable et sécurisée avec des pièces originales d'OASE.
Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.
www.oase-livingwater.com/piecesdetachees
Stockage
Nettoyer l'appareil et vérifier la présence éventuelle de dommages. Entreposer l'appareil hors de portée des enfants dans un endroit sec.
Recyclage
REMARQUE
Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.
- Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour prévu à cet effet.
