LunAqua Maxi LED Solo - Iluminat OASE - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului LunAqua Maxi LED Solo OASE în format PDF.
| Tip produs | Proiector LED exterior |
| Marcă | Oase |
| Model | LunAqua Maxi LED Solo |
| Categorie | Iluminat pentru iaz și grădină |
| Utilizare | Deasupra și sub apă |
| Unghiul fasciculului | 30° (livrat); lentilă 10° inclusă |
| Tip sursă luminoasă | LED integrată neschimbabilă |
| Tensiune de alimentare | 12 V CA (prin transformatorul furnizat) |
| Putere nominală | 10 W (estimare) |
| Grad de protecție | IP68 (imersie permanentă) |
| Distanța de siguranță a transformatorului | ≥ 2 m de apă |
| Distanța de siguranță în afara apei | ≥ 50 cm de materiale combustibile |
| Protecție diferențială necesară | 30 mA maxim |
| Temperatură ambiantă (transformator) | -10 °C până la +40 °C |
| Material carcasă | Plastic robust, sticlă de protecție |
| Culoare | Negru |
| Lungime cablu | 5 m (estimare) |
| Dimensiuni (proiector singur) | Ø 10 cm × H 20 cm (estimare) |
| Greutate (proiector + transformator) | 1 kg (estimare) |
| Conținut ambalaj | Proiector LED, transformator, suport de fixare în pământ, kit de fixare, lentilă 10° |
| Întreținere | Se curăță cu apă curată și o perie moale |
| Depozitare | Curățat, uscat, la îndemâna copiilor |
| Piese de schimb | Disponibile pe www.oase-livingwater.com/piecesdetachees |
| Reparabilitate | Cablu și bloc de alimentare nereparabile; înlocuiți ansamblul |
Întrebări frecvente - LunAqua Maxi LED Solo OASE
Întrebările utilizatorilor despre LunAqua Maxi LED Solo OASE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Iluminat în format PDF gratuit! Găsiți manualul dvs. LunAqua Maxi LED Solo - OASE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. LunAqua Maxi LED Solo mărcii OASE.
MANUAL DE UTILIZARE LunAqua Maxi LED Solo OASE

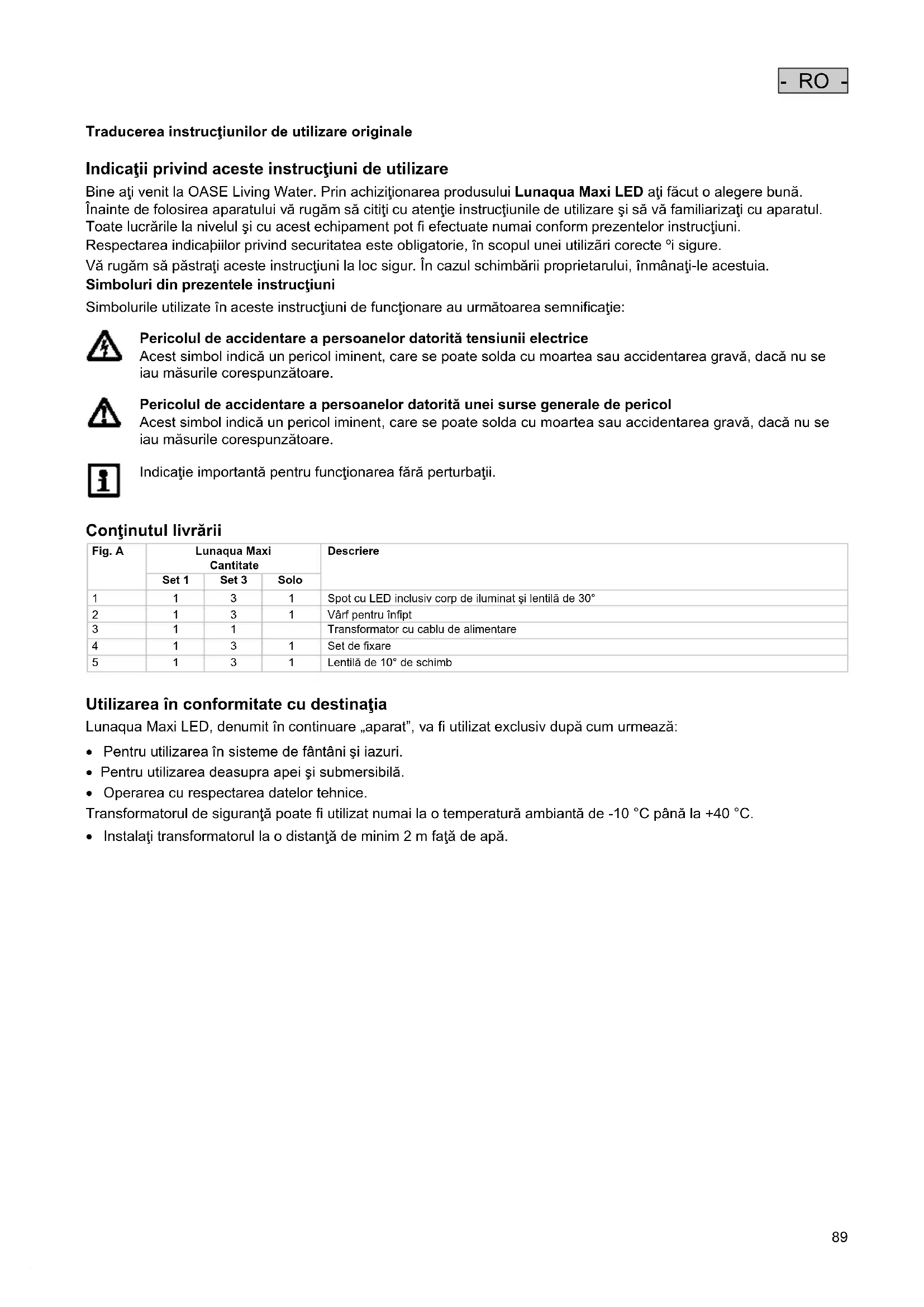

RO Instructiuni de folosintă
Traducerea instructiunilor de utilizare originale
Indicații privind aceste instrucțiuni de utilizare
Bine ați venit la OASE Living Water. Prin achiziționarea produsului Lunaqua Maxi LED ați făcut o alegere bună. Înainte de folosirea aparatului vă rugăm să citiți cu atenție instrucțiunile de utilizare și să vă familiarizați cu aparatul. Toate lucrările la nivelul și cu acest echipament pot fi efectuate numai conform prezentelor instrucțiuni. Respectarea indicățiilor privind securitatea este obligatorie, în scopul unei utilizări corecte ºi sigure. Vă rugăm să păstrați aceste instrucțiuni la loc sigur. În cazul schimbării proprietarului, înmânați-le acestuia.
Simboluri din prezentele instructiuni
Simbolurile utilizate în aceste instrucțiuni de funcționare au următoarea semnificație:
Pericolul de accidentare a persoanelor datorită tensiunii electrice
Acest simbol indică un pericol iminent, care se poate solda cu moartea sau accidentarea gravă, dacă nu se iau măsurile corespunzătoare.
Pericolul de accidentare a persoanelor datorită unei surse generale de pericol
Acest simbol indică un pericol iminent, care se poate solda cu moartea sau accidentarea gravă, dacă nu se iau măsurile corespunzătoare.
Indicație importantă pentru funcționarea fără perturbații.
Conținutul livrării
| Fig. A | Lunaqua Maxi Cantitate | Descriere | ||
| Set 1 | Set 3 | Solo | ||
| 1 | 1 | 3 | 1 | Spot cu LED inclusiv corp de iluminat și lentilă de 30^ |
| 2 | 1 | 3 | 1 | Vârf pentru înfipt |
| 3 | 1 | 1 | Transformator cu cablu de alimentare | |
| 4 | 1 | 3 | 1 | Set de fixare |
| 5 | 1 | 3 | 1 | Lentilă de 10^ de schimb |
Utilizarea în conformitate cu destinația
Lunaqua Maxi LED, denumit în continuare „aparat”, va fi utilizat exclusiv după cum urmează:
- Pentru utilizarea în sisteme de fântâni și iazuri.
- Pentru utilizarea deasupra apei și submersibilă.
- Operarea cu respectarea datelor tehnice.
Transformatorul de siguranță poate fi utilizat numai la o temperatură ambiantă de -10 °C până la +40 °C. - Instalați transformatorul la o distanță de minim 2 m față de apă.
Indicații de securitate
Aceste aparat poate reprezenta o sursă de pericole pentru persoane și bunuri materiale dacă aparatul este utilizat impropriu, respectiv neconform cu destinația sa sau dacă indicațiile de siguranță nu sunt respectate.
- Acest aparat poate fi folosit de către copii începând cu 8 ani și peste, precum și persoane cu deficiențe psihice, senzoriale sau abilități mentale, ori cu experiență redusă și cu cunoștințe reduse, dacă sunt supravegheate sau au fost instruite în ceea ce privește utilizarea sigură a aparatului și au înțeles pericolele rezultate.
- Copiii nu au voie să se joace cu aparatul.
- Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.
Pericole care apar prin combinația dintre apă și electricitate
- Combinația dintre apă și electricitate poate conduce, în cazul racordării necorespunzătoare sau a manipulării incorrecte, la deces sau vătămări corporale grave prin electrocutare.
- Înainte de a băga mâna în apă, scoateți de sub tensiune toate echipamentele aflate în apă.
Instalație electrică conform normelor
- Instalațiile electrice trebuie să respecte normele firmelor naționale de montaj, lucrările fiind efectuate numai de către un electrician specializat.
- O persoană este considerată electrician specializat în cazul în care, ca urmare a instruirii de specialitate, a cunoștințelor și a experiențelor are capacitatea și dreptul să aprecieze și să efectueze lucrările care îi sunt încredințate. Lucrările efectuate în calitate de specialist includ și identificarea pericolelor posibile și respectarea normelor, prevederilor și dispozițiilor regionale și naționale.
- Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.
- Conectați aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu curent. Datele aparatului sunt menționate pe plăcuța cu date tehnice de pe aparat, de pe ambalaj sau din prezentele instrucțiuni.
- Aparatul trebuie să dispună de un sistem de protecție împotriva curenților vagabonzi cu o eroare de calcul a curentului de maxim 30 mA.
- Cablurile prelungitoare și distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protectie împotriva stropilor de apă).
- Instalați transformatorul la o distanță de minim 2 m față de apă.
- Protejati conectorii împotriva umidității.
- Conectați aparatul numai la o priză instalată în conformitate cu prescripțiile.
Functionare sigură
- În cazul cablurilor electrice defecte sau a unei carcase defecte, aparatul nu mai poate fi utilizat.
- Nu transportați sau trageti aparatul de conductorul electric.
- Pozați conductorii protejati împotriva deteriorărilor și aveți în vedere să nu se împiedice nimeni de aceștia.
- Deschideți carcasa aparatului sau a componentelor aferente numai în cazul în care nu vi se solicită expres acest lucru în instructiuni.
- Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni. Adresați-vă unei stații de service autorizate sau, în caz de incertitudine, producătorului, dacă nu puteți remedia problemele.
- Utilizați numai piese de schimb și accesorii originale pentru aparat.
- Nu efectuați niciodată modificări tehnice ale aparatului.
- Cablurile de alimentare nu pot fi înlocuite. În cazul unui cablu deteriorat, aparatul trebuie reciclat.
- Utilizați echipamentul numai cu transformatorul inclus în pachetul de livrare.
- Mentineti uscate priza și stecherul de alimentare.
- Partea de racordare la rețea inclusă și conexiunile cu fișă ale instalației electrice nu sunt etanșe, ci numai protejate împotriva ploii și a stropilor de apă. Acestea nu pot fi amplasate, respectiv montate, în apă.
- Nu priviți direct în sursa de lumină.
Montare
ATENTIE! Tensiune electrică periculoasă.
Posibile urmări: Deces sau vătămări grave.
- Aparate și instalații electrice cu tensiunea nominală U > 12 V CA sau U >30 V CC, care se află în apă: Înainte de a introduce mâna în apă, scoateți de sub tensiune aparatele și instalațiile.
- Înainte de a lucra la aparat, scoateți aparatul de sub tensiune.
- Protejati echipamentul împotriva repornirii accidentale.
- La montarea deasupra apei trebuie păstrată o distanță de siguranță de minimum 50 de cm față de materialele inflamabile. Acordați atenție poziției sigure. Nu este permisă acoperirea aparatului. Pericol de incendiu!
- Pozitionați aparatul astfel încât să nu reprezinte un pericol pentru nimeni.
Montare cu țăruș (B)
- Introduceți țărușul (2) în pământ pe toată lungimea acestuia.
- Pozitionați aparatul pe țăruș.
- Reglați înclinația corpului de iluminat (F).
Montare prin înşurubare (C)
- Desfaceti și demontați şurubul (11) și piulița (8).
• Demontați corpul de iluminat (6).
- Fixarea în perete sau pardoseală (D): Înşurubați piciorul (9) pe un strat solid sau într-un perete cu capacitate portantă. Utilizați diblurile (10) și şurubul (7) incluse în pachetul de livrare. Perforați un orificiu de 5 mm la o adâncime de minim 35 mm.
- Fixare în plafon: Diblul (10) inclus în pachetul de livrare nu poate fi utilizat pentru o fixare în plafon și nu poate fi utilizat în acest scop!
- Aplicați și strângeti corpul de iluminat. Asigurați-vă că piulița (8) intră în orificiu mic, iar șurubul (11) cu capacul de șurub (12) în orificiu mare al îmbinării cu șuruburi, cu fixarea bosajelor de blocare (13).
- Reglați înclinația corpului de iluminat (F).
Conectare (E)
- Conectați stecărul cablului de alimentare al corpului de iluminat cu mufa transformatului și strângeți cu mâna piulița olandeză (14).
- Pentru conectarea Lunaqua Maxi LED Solo, decuplați stecărul de șuntare de la nivelul transformatorului și conectași corpul de iluminat direct.
Punerea în funcțiune
INDICATIE
Componente electrice sensibile. Conectarea incorectă distruge aparatul.
Nu conectați aparatul la o alimentare cu curent cu intensitate reglabilă.
ATENTIE! Tensiune electrică periculoasă.
Posibile urmări: Deces sau vătămări grave.
- Aparate și instalații electrice cu tensiunea nominală U > 12 V CA sau U >30 V CC, care se află în apă: Înainte de a introduce mâna în apă, scoateți de sub tensiune aparatele și instalațiile.
- Înainte de a lucra la aparat, scoateți aparatul de sub tensiune.
- Protejati echipamentul împotriva repornirii accidentale.
Indicatie:
Functionarea lămpii cu LED printr-un atenor nu este posibilă. Intensitatea luminoasă a unui LED se reduce odată cu creșterea duratei de funcționare.
Conectarea: Conectați stecărul de alimentare al transformatorului la priză.
- Verificați funcționarea reflectoarelor.
Deconectarea: Scoateți stecărul din priză.
Înlocuirea lentilei (G)
ATENTIE! Tensiune electrică periculoasă.
Posibile urmări: Deces sau vătămări grave.
- Aparate și instalații electrice cu tensiunea nominală U > 12 V CA sau U >30 V CC, care se află în apă: Înainte de a introduce mâna în apă, scoateți de sub tensiune aparatele și instalațiile.
- Înainte de a lucra la aparat, scoateți aparatul de sub tensiune.
- Protejati echipamentul împotriva repornirii accidentale.
În fiecare corp de iluminat este montată o lentilă de 30°. Lentila poate fi înlocuită cu o lentilă de 10° (inclusă în pachetul de livrare).
Procedați după cum urmează:
- Fixați corpul de iluminat la nivelul piciorului (15). Nu fixați la nivelul capacului final (16), pentru că acesta s-ar deșuruba și el.
- Fixați capacul frontal (19) cu o lavetă de piele sau o cârpă (aderență mai bună!) și rotiți-l în direcția opusă acelor de ceasornic.
- Printr-o ușoară lovire, demontați geamul de protecție (18) și lentila (17) din corpul de iluminat.
- Înlocuiti lentila și montați aparatul la loc în ordine inversă.
Curățare
ATENTIE! Tensiune electrică periculoasă.
Posibile urmări: Deces sau vătămări grave.
- Aparate și instalații electrice cu tensiunea nominală U > 12 V CA sau U >30 V CC, care se află în apă: Înainte de a introduce mâna în apă, scoateți de sub tensiune aparatele și instalațiile.
- Înainte de a lucra la aparat, scoateți aparatul de sub tensiune.
- Protejati echipamentul împotriva repornirii accidentale.
La nevoie, curățați aparatul cu apă limpede și o perie moale.
- Asigurati-vă că în aparat nu mai pătrunde umiditate.
Defecțiuni
| Defecțiunea | Cauza | Măsuri de remediere |
| Becul nu se aprinde | Alimentarea electrică este întreruptă | Verificați alimentarea electrică |
| Puterea luminoasă scade | Sticla lămpii este murdară | Curățați |
Repararea
Partea de racordare la rețea și proiectorul LED nu mai pot fi reparate în cazul deteriorării cablurilor sau a carcasei și trebuie înlocuite în acest caz. Dacă aveți întrebări și probleme, adresați-vă, pentru siguranța dumneavoastră, unui electrician calificat sau unui comerciant de specialitate!
Piese de schimb
Cu piese originale de la OASE, aparatul se păstrează în stare sigură și funcționează în continuare ireproșabil. Desene pentru piesele de schimb și piese de schimb găsiți pe pagina noastră de internet.
Curățați aparatul și verificați să nu existe defectiuni. Depozitați-l ferit de accesul copiilor, într-un loc uscat.
Îndepărtarea deșeurilor
INDICATIE
Nu este permisă eliminarea ca deșeu menajer a acestui aparat.
- Faceți aparatul inutilizabil prin tăierea cablului de alimentare și eliminați-l prin sistemul de preluare prevăzut pentru aceasta.
