MANUAL DE UTILIZARE LunAqua Power LED XL OASE

RO Instructiuni de folosință

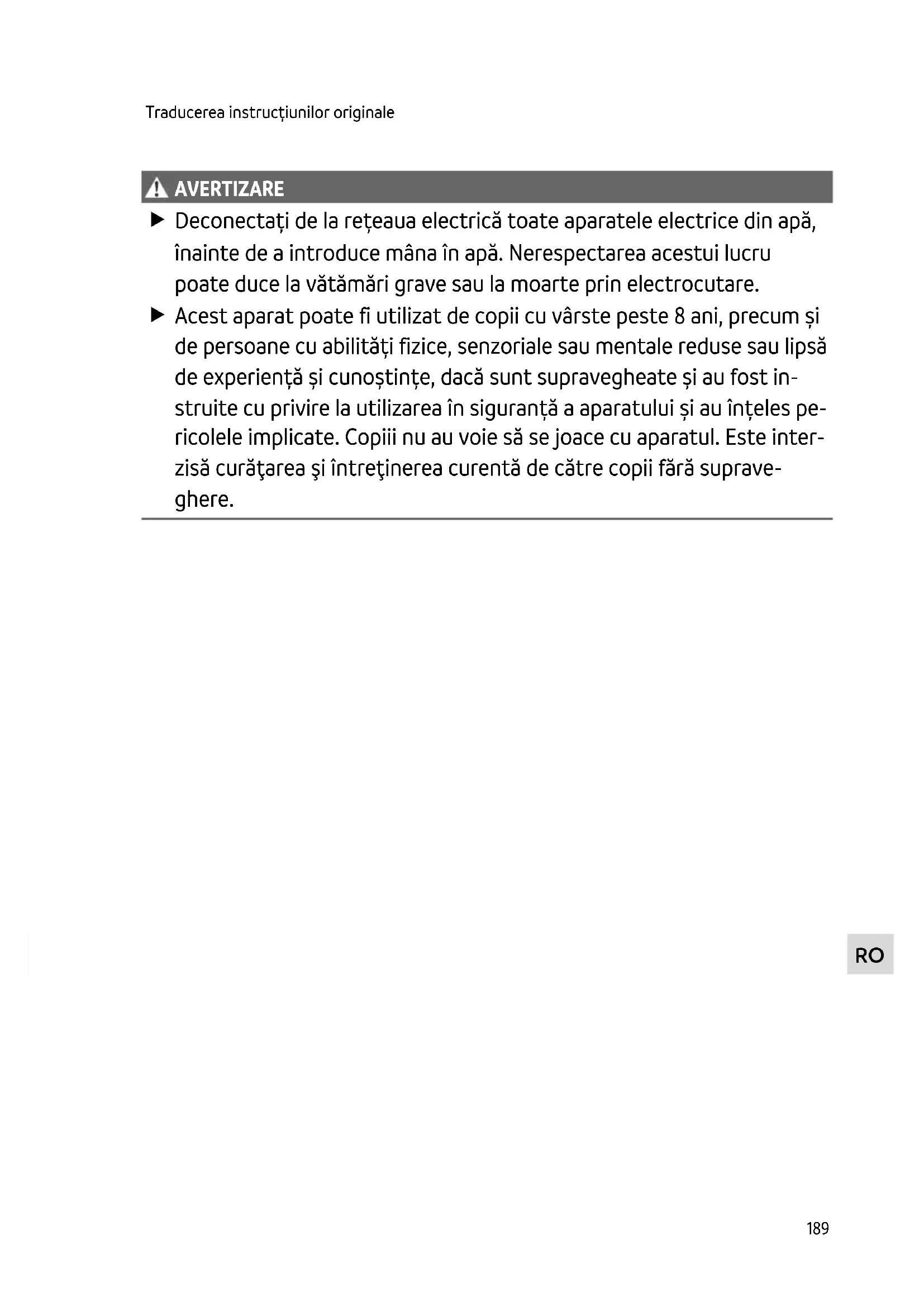

▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.

Indicații de securitate

Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat.
• Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dispozițiile regionale și naționale.
  — Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.

- Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.

- Cablurile prelungitoare și distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protectie împotriva stropilor de apă).

- Protejati stecherele și conectorii cu mufă neacoperiți împotriva umidității.

Functionare sigură

• Nu utilizati aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.
• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
• Nu transportați sau trageți aparatul de cablul de alimentare.
• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
• Utilizați echipamentul numai împreună cu driverul corespunzător.
• Nu priviți direct în sursa de lumină.
• Nu efectuați niciodată modificări tehnice ale aparatului.
• Utilizați numai piese de schimb și accesorii originale.
• În caz de probleme, contactați serviciului autorizat pentru clienti sau OASE.

Utilizarea în conformitate cu destinația

Utilizați produsul descris în acest manual doar după cum urmează:

Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru utilizarea în sisteme de fântâni și iazuri.
• Pentru utilizarea deasupra apei și submersibilă.
• Cu respectarea datelor tehnice. (→ Date tehnice)
• Conectare la un driver OASE corespunzător.

Descrierea produsului

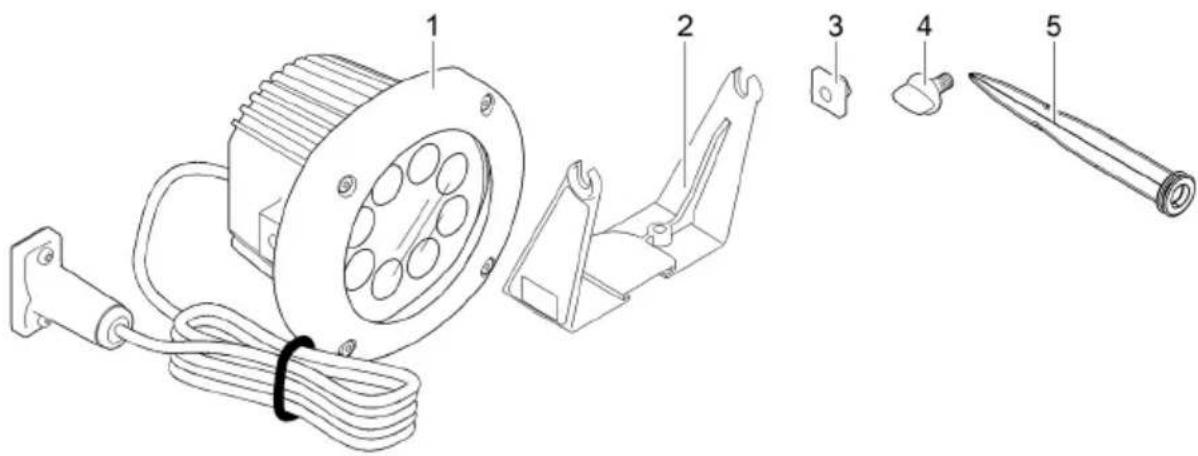

Vedere de ansamblu

1 1x bec
2 1x suport
3 2 x piuliță pătrată
4 2 × şurub de fixare
5 1 x pilon pentru pământ

Proprietăți

LunAqua Power LED XL reprezintă un corp de iluminat cu becuri ce permite o utilizare facilă și sigură, atât deasupra apei, cât și sub apă (până la o adâncime de 4 m).

Accesorii

LunAqua Power LED cablu 10 m (42636) cu rol de cablu prelungitor între driver și bec.

RO

Simbolurile de pe aparat

IP68 4.0 m		Aparatul este etanşat împotriva prafului și protejat împotriva imersiunii permanente până la 4 m adâncime a apei.
		Aparatul corespunde clasei de protectie III. Folosiți aparatul doar la o tensi-une joasă de siguranță.
		Utilizare numai împreună cu transformator de siguranță.
		Folosiți aparatul doar la o distanță de siguranță de minim 0,5 m față de materiale inflamabile.
		Înlocuiti geamurile deteriorate.
		Sursa de lumină (LED) din proiectorul cu LED nu poate fi schimbată.
		Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.
		Citiți instrucțiunile de utilizare.

Amplasarea și racordarea

AVERTIZARE

Sunt posibile accidente grave sau moartea prin electrocutare.

▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă.
▶ Deconectați aparatul de la rețea înainte de a începe să lucrați la acesta.

INDICATIE

Aparatul este foarte sensibil. Şocurile și vibrațiile pot deteriora componentele mecanice sau electronice.

▶ Evitați şocurile puternice și vibrațiile produse asupra aparatului.

Aparatul poate fi instalat în apă sau în afara apei.

• Nu acoperiți aparatul, pericol de incendiu.
• La montarea în afara apei trebuie păstrată o distanță de siguranță de minim 50 de cm față de materialele inflamabile.
• Aşezati aparatul în iaz pe o suprafață orizontală, fermă și fără noroi.
• La montarea în afara apei se poate utiliza pilonul pentru pământ.

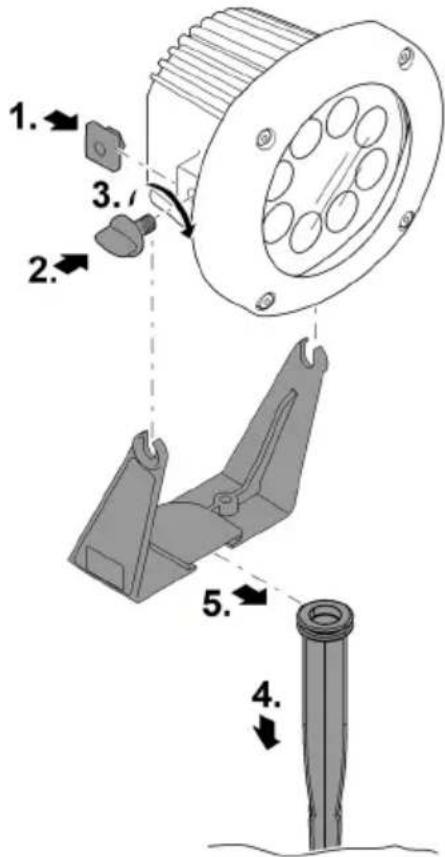

Instalare cu pilon pentru pământ

Procedați după cum urmează:

1. Introduceți o piuliță pătrată pe fiecare parte a corpului de iluminat.
2. Strângeți şuruburile de fixare în piulițele pătrate cu câteva rotații, apoi plasați corpul de iluminat în suport.

— Dacă este cazul, reglați înclinația corpului de iluminat. (→ Reglarea înclinației becului)

1. Strângeti ferm şuruburile de fixare.
2. Înfigeți pilonul pentru pământ în sol.
3. Fixați aparatul în pilonul pentru pământ.

LAA0052

RO

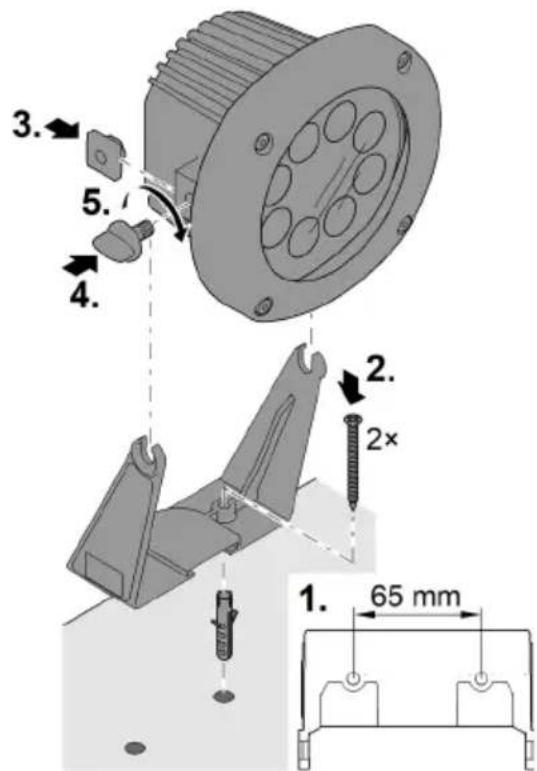

Fixarea în perete sau pardoseală

Suportul furnizat servește la fixarea corpului de iluminat care, optional, poate fi montat pe un perete suficient de rezistent sau pe podea (podea fixă).

- Nu este permisă montarea pe tavan.

Procedați după cum urmează:

1. Perforați două găuri la distanța specificată.

2. Fixați suportul.

- Utilizați materiale de fixare adecvate.

1. Introduceți o piuliță pătrată pe fiecare parte a corpului de iluminat.

2. Strângeti pe ambele părți șuruburile de fixare în piulițele pătrate cu câteva rotații, apoi plasați corpul de iluminat pe suport.

- Dacă este cazul, reglați înclinația corpului de iluminat. (→ Reglarea înclinației becului)

1. Strângeti ferm şuruburile de fixare.

LAA0053

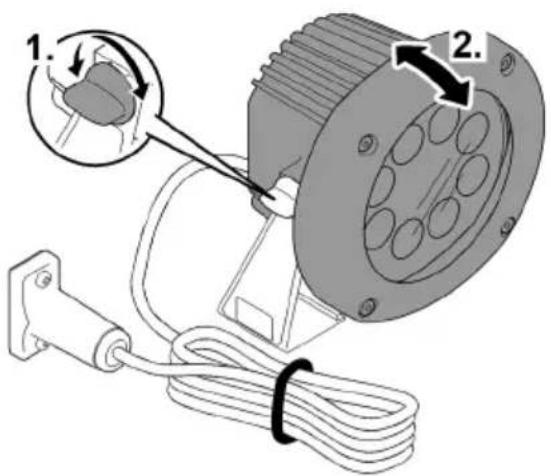

Reglarea înclinatiei becului

Procedați după cum urmează:

1. Slăbiti şuruburile de fixare de pe ambele părți ale corpului de iluminat.
2. Înclinați becul după dorință.
3. Strângeti din nou şuruburile de fixare.

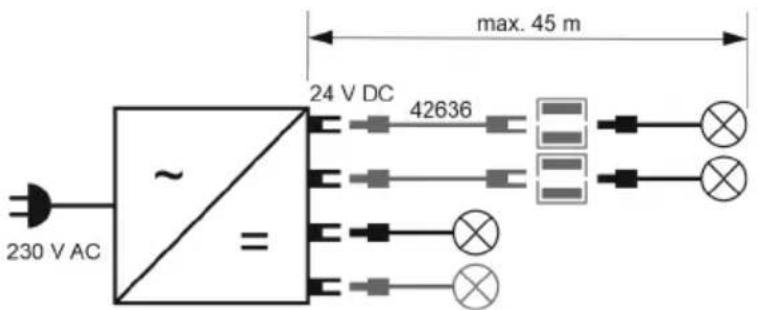

Realizați conexiunile

• Fiecare bec poate fi racordat direct sau cu ajutorul unui sau a mai multor cabluri prelungitoare LunAqua Power LED cablu 10 m (42636) la driver. Lungimea maximă a conductorilor între un bec și driver nu trebuie să depășească 45 m.
• Nu trebuie să fie depășită puterea maximă de conectare a driverului. (→ Instructiuni de utilizare driver)
• Imaginea prezintă un exemplu de conectare a becurilor la un driver. În funcție de tipul de bec și tipul de driver, sunt posibile și alte opțiuni de conectare.

LAA0048

Procedați după cum urmează:

1. Înlăturați capacul de protecție de la driver.
2. Cuplați conectorul și asigurați-l cu cele două şuruburi (max. 2,0 Nm (max. 18 lb-in)).

- Asigurați-vă de starea curată și de fixarea corespunzătoare a garniturii de etanșare din cau-ciuc.

- Înlocuiti garnitura din cauciuc deteriorată.

PLX0004

Punerea în funcțiune

Becurile sunt controlate prin intermediul driverului. (→ Instructiuni de utilizare pentru driverul OASE folosit)

Curățarea și întreținerea

AVERTIZARE

Sunt posibile accidente grave sau moartea prin electrocutare.

▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă.
▶ Deconectați aparatul de la rețea înainte de a începe să lucrați la acesta.

La nevoie, curățați aparatul cu apă limpede și o perie moale.

- Nu permiteți pătrunderea de umiditatea în aparat.

Reparatia

Sursa de lumină (LED) din projectorul cu LED nu poate fi schimbată.

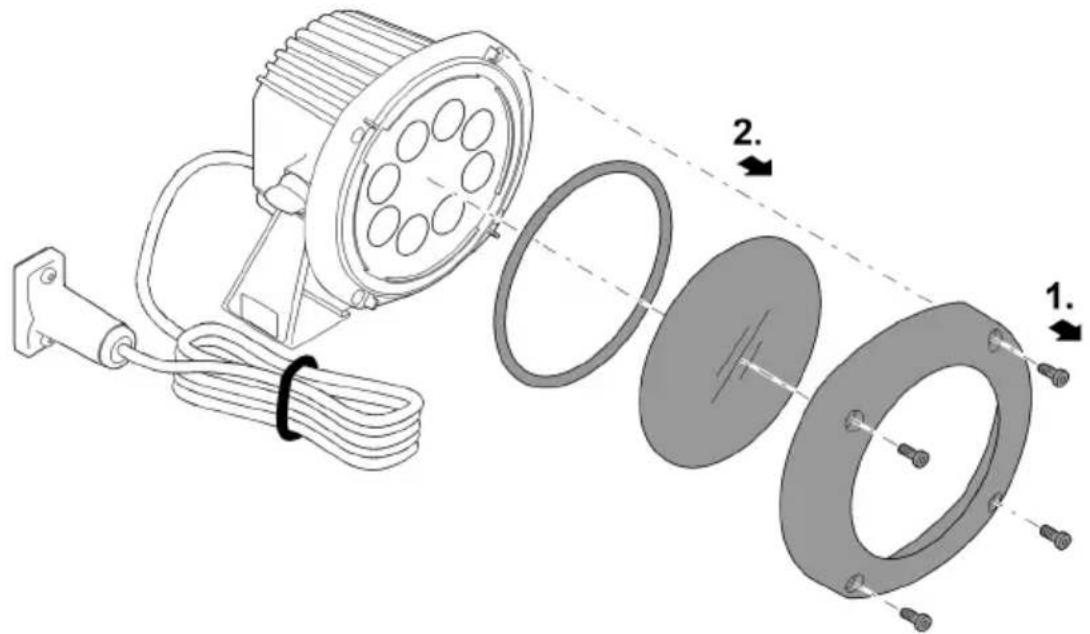

Înlocuirea sticlei lămpii

Procedați după cum urmează:

1. Slăbiți şuruburile și scoateți partea superioară.
2. Scoateți sticla lămpii și inelul O.
3. Înlocuirea sticlei lämpii.
4. Asamblati becul în ordine inversă.

Depozitare/depozitare pe timp de iarnă

Aparatul trebuie dezinstalat și depozitat uscat atunci când nu poate fi asigurată respectarea valorilor admise privind temperatura apei și temperatura ambiantă. (→ Date tehnice)

Resetarea defectiunii

Defectiune	Cauză	Remediere
Becul nu se aprinde	Becul nu este conectat/lipsește tensiunea de alimentare	Controlați toți conductorii și toate racordurile
	Driver defect	Înlocuiti driverul
	Bec defect	Înlocuiti becul
Intensitatea luminoasă a becurilor se reduce	Sticla lămpii este murdară	Curățați sticla
	În caz de căldură excesivă, intensitatea luminoasă se reduce automat datorită protectiei la supratemperatură	Lăsați becurile să se răcească. Păstrați departe de alte surse de căldură
Apă în carcasa corpului de iluminat	Garnitura este defectă	Controlați garnitura

Date tehnice

LunAqua Power LED XL			3000	4000
Număr articol	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Unghiul razelor	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Flux luminos		lm	1250	1350
Temperatura de culoare LED-uri albe		K	3000 ±200	4000 ±200
Tensiune de conexiune		V CC	24	24
Curent absorbit		mA	625	625
Putere consumată		W	15	15
Clasa de protectie			IP 68	IP 68
Protectie la supratemperatură			da	da
Clasă eficientă energetică			F	F
Număr LED-uri albe			8	8
Durata maximă de viață		h	50000	50000
Adâncimea maximă de scufundare		m	4	4
Temperatura admisă a apei(La functionarea în apă, produsul este în stare activă)		°C	+4 ... +35	+4 ... +35
Temperatură ambientă admisă(La functionarea înafara apei, produsul este în stare activă)		°C	-10 ... +40	-10 ... +40
Temperatură de depozitare(Produs în stare inactivă = deconectat)		°C	-20 ... +70	-20 ... +70
Dimensiuni (L × l × h)		mm	145 × 160 × 182	145 × 160 × 182
Lungime cablu		m	5	5
Masa		kg	1,6	1,6

Îndepărtarea deșeurilor

INDICATIE

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin seționarea cablurilor.
