BRUKSANVISNING LunAqua Power LED XL OASE

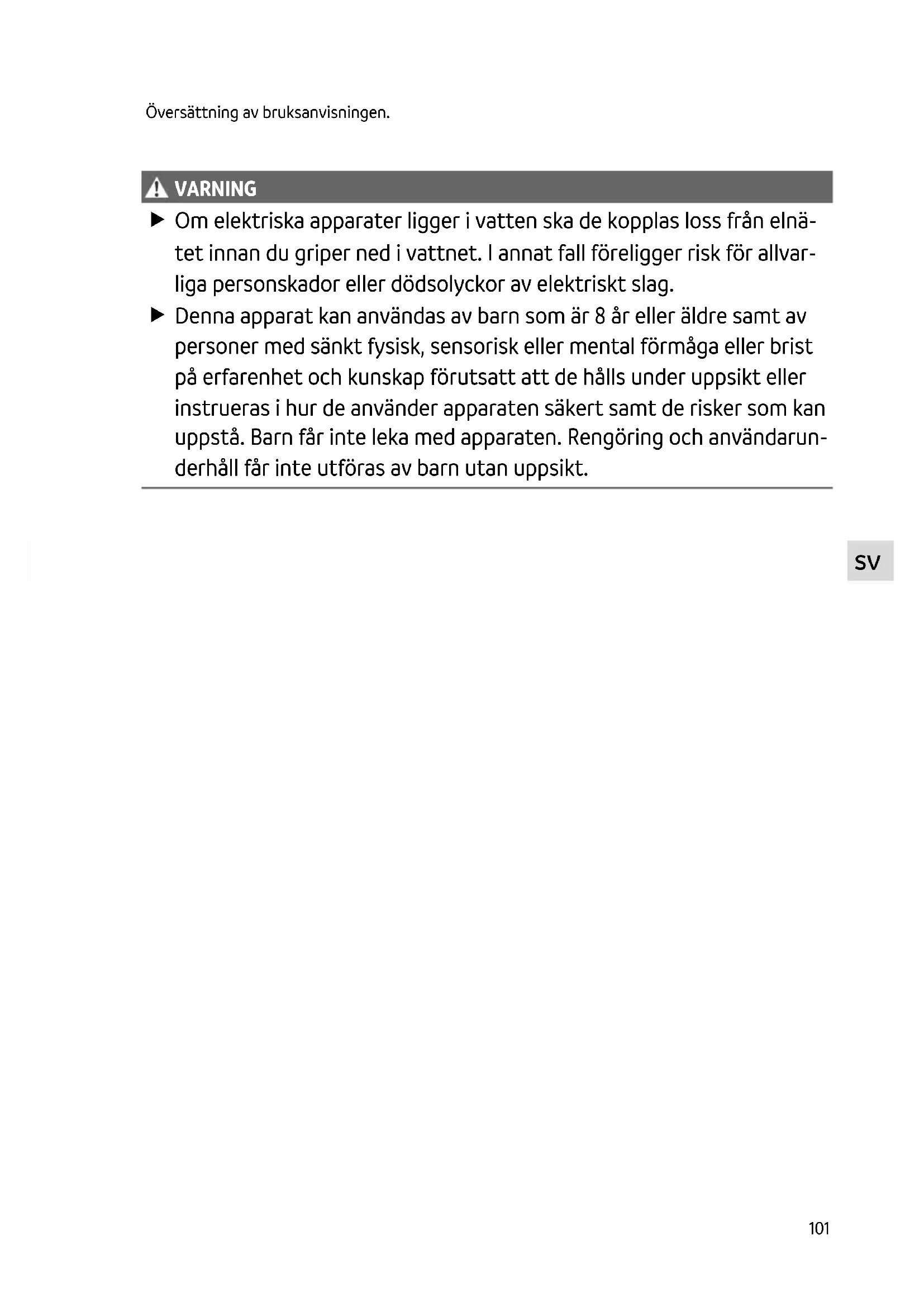

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda uttag och kontakter mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd apparaten endast med tillåten strömkälla.

• Titta inte direkt in i ljuskällan.

- Genomför aldrig tekniska ändringar på apparaten.

- Använd endast originalreservdelar och -tillbehör.

- Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt: Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För användning i springbrunnar och dammar.
• För användning över och under vattenytan.
  • Med hänsyn till tekniska data. (→ Tekniska data)
• Anslutning till en lämplig OASE-strömkälla.

Produktbeskrivning

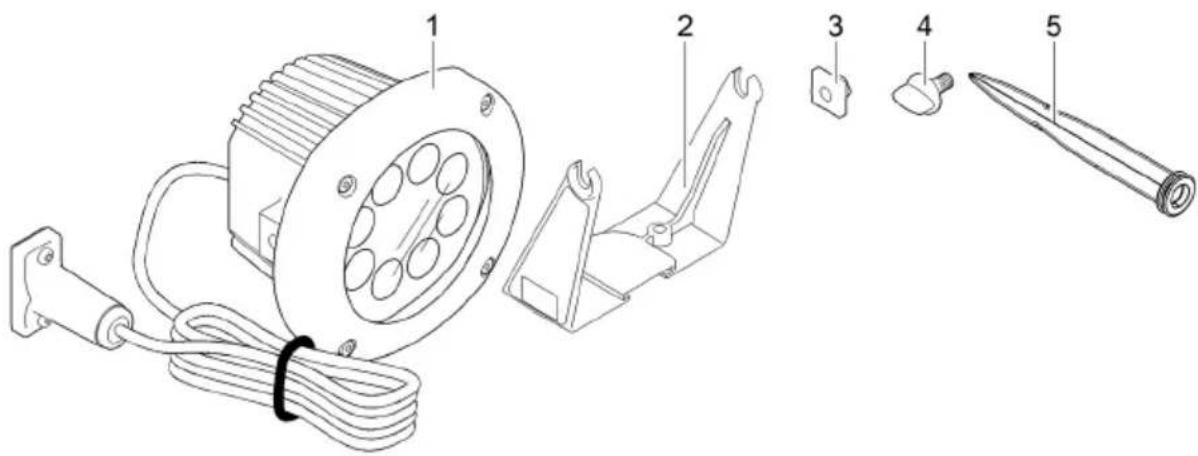

Översikt

1 1 × lampa
2 1 × hållare
3 2 × fyrkantsmutter
4 2 × klämskruv
5 1×jordspett

Egenskaper

LunAqua Power LED XL är en stabil lampa med LED-lampa som ger enkel och säker drift över och under vatten (ner till 4 m).

Tillbehör

LunAqua Power LED Kabel 10 m (42636) som förlängningskabel mellan strömkälla och lampa.

IP68 4.0 m		Apparaten är dammtät och skyddad för permanent placering ned till 4 meters vattendjup.
		Apparaten motsvarar skyddsklass III. Använd endast apparaten med säker lågspänning.
		Drift endast med säkerhetstransformator.
		Använd endast apparaten med ett säkerhetsavständ på minst 0,5 m från brännbara material.
		Ersätt en skadad glasruta.
		Ljuskällan (LED) i LED-strålkastaren kan inte bytas ut.
[KS72]		Apparaten får inte kastas i vanliga hushållssopor.
		Läs bruksanvisningen.

Installation och anslutning

! WARNING

Risk för allvarliga personskador eller dödsolyckor av elektriskt slag.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet.
• Koppla loss apparaten från spänningen innan du utför arbetsuppgifterna.

ANVISNING

Apparaten är känslig. Hårda stötar och vibrationer kan skada mekaniska eller elektroniska komponenter.

▶ Undvik att apparaten utsätts för hårda slag eller vibrationer.

Apparaten kan installeras antingen i eller utanför vattnet.

• Täck aldrig över apparaten, brandrisk föreligger.
• Vid installation utanför vattnet måste ett säkerhetsavständ på minst 50 cm till brännbara material beaktas.
• Ställ apparaten på ett horisontellt, fast, slamfritt underlag.

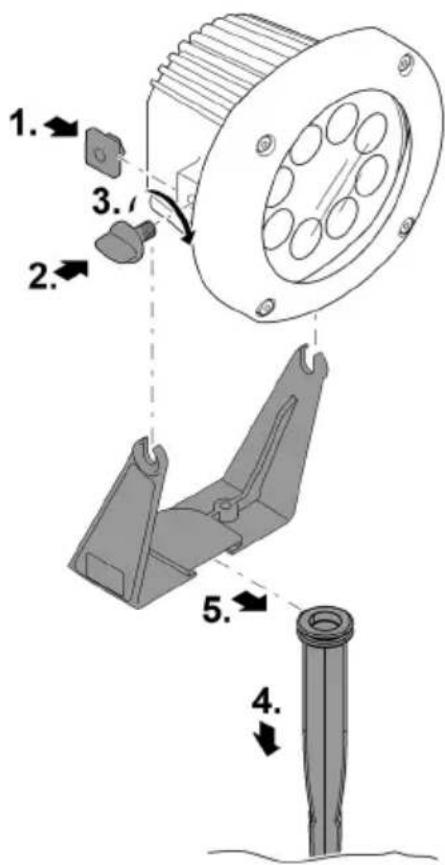

• Vid installation utanför vattnet kan man använda jordspettet.

1. Sätt in en fyrkantsmutter i båda sidor på lampan.
2. Skruva klämskruvar ett par varv i fyrkantmuttrarna och sätt lampan i hållaren.
3. Ställ in lampans lutning vid behov. (→ Ställa in lampans lutning)
4. Dra åt klämskruvarna.
5. Stick in jordspettet i marken.
6. Sätt på apparaten på jordspettet.

SV

LAA0052

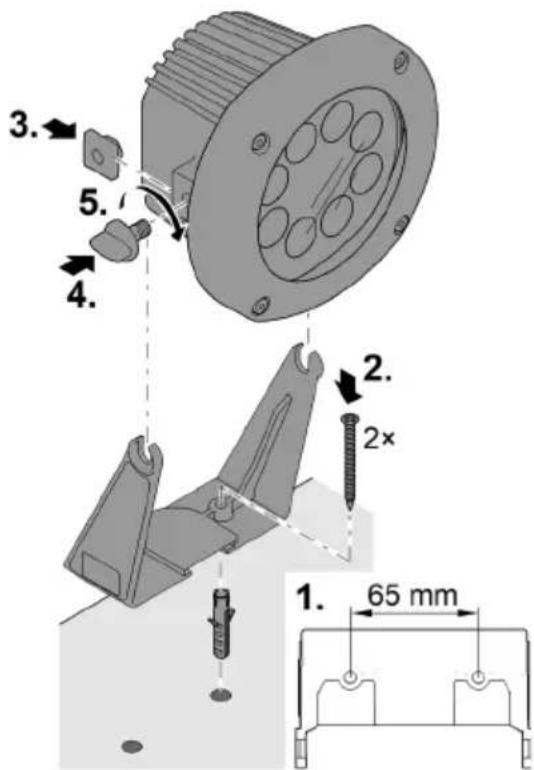

Montera på vägg eller golv

Den medlevererande hållaren används för montering av lampan, antingen monteras på en bärande vägg eller placeras på marken (fast underlag).

- Montering i tak är inte tillåtet.

Gör så här:

1. Borra två hål med angivet avständ.

2. Montera hållaren.

— Använd lämpligt monteringsmaterial.

1. Sätt in en fyrkantsmutter i båda sidor på lampan.

2. Skruva klämskruvar i båda sidor ett par varv i fyrkantmuttrarna och sätt lampan i hållaren.

- Ställ in lampans lutning vid behov. (→ Ställa in lampans lutning)

1. Dra åt klämskruvarna.

LAA0053

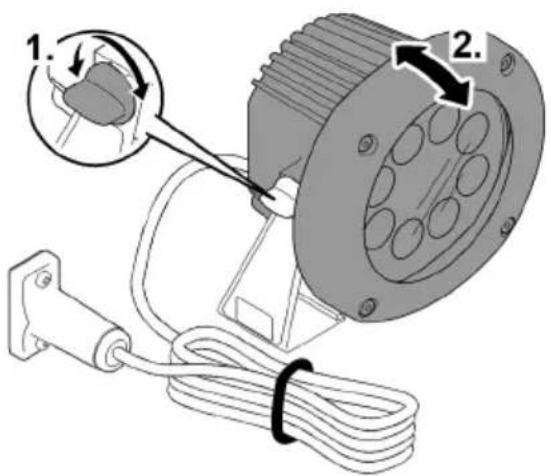

Ställa in lampans lutning

Gör så här:

1. Lossa klämskruvarna på båda sidor om lampan.
2. Luta lampan till avsedd vinkel.
3. Dra åt klämskruvarna igen.

Upprätta anslutningarna

• Varje lampa kan anslutas till strömkällan, antingen direkt eller med hjälp av en eller flera förlängningskablar LunAqua Power LED kabel 10 m (42636). Den maximala ledningslängden mellan en lampa och strömkällan bör inte överskrida 45 m.
• Överskrid inte max. anslutningseffekt för strömkällan. (→ bruksanvisning strömkälla)

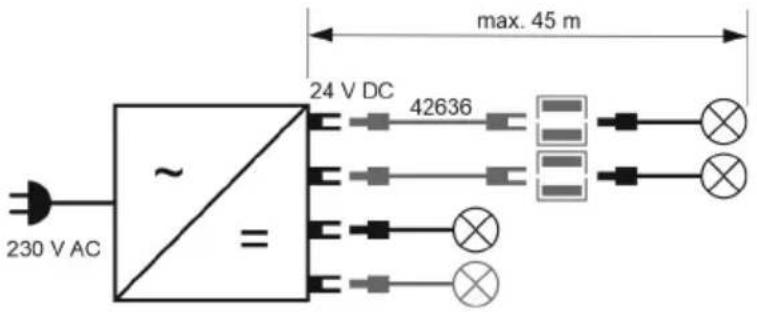

• Bilden visar ett exempel på lampornas anslutning till en strömkälla. Olika anslutningsvarianter används beroende på lampa och strömkälla.

LAA0048

Gör så här:

1. Ta av skyddslocket från drivkretsen.
2. Anslut kontaktdonet och fixera med de båda skruvarna (max. 2,0 Nm (max. 18 lb-in)).

— Gummipackningen ska vara ren och sitta tätt.

— Byt genast ut gummipackningen om den är skadad.

PLX0004

Driftstart

Lampan styrs via strömkällan. (→ bruksanvisning för tillämpad OASE strömkälla)

Rengöring och underhåll

! WARNING

Risk för allvarliga personskador eller dödsolyckor av elektriskt slag.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet.
  Koppla loss apparaten från spänningen innan du utför arbetsuppgifterna.

Rengör apparaten vid behov med rent vatten och en mjuk borste.

- Se till att ingen fukt tränger in i apparaten.

Reparation

Ljuskällan (LED) i LED-strålkastaren kan inte bytas ut.

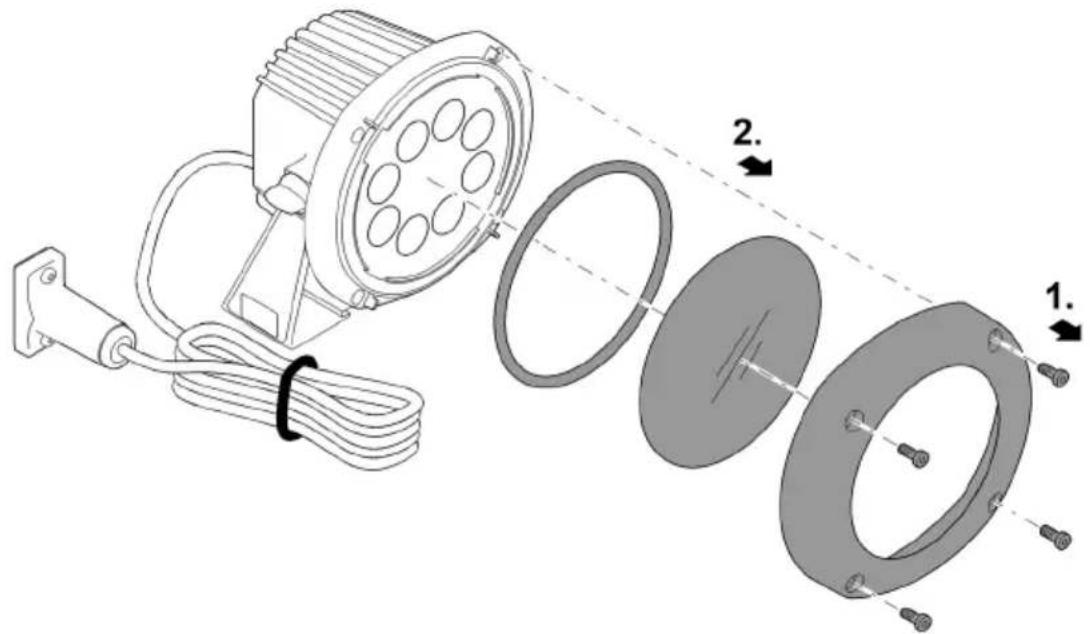

Byta ut lampglas

Gör så här:

1. Lossa skruvarna och ta bort överdelen.
2. Ta bort lampglaset och O-ringen.
3. Byt lampglaset.
4. Sätt ihop lampan i omvänd ordningsföljd.

Förvaring / lagring under vintern

Apparaten ska avinstalleras och lagras torrt om det kan förväntas att tillåtna vattentemperatur eller omgivningstemperaturer inte längre kommer att föreligga.(→ Tekniska data)

Felavhjälpning

Störning	Orsak	Åtgärd
En lampa lyser inte	Lampan har inte anslutits / försörj- ningsspänning saknas	Kontrollera alla ledningar och an- slutningar
	Drivkretsen är defekt	Byt ut drivkretsen
	Lampan är defekt	Byt ut lampan
Lampans lyskraft avtar	Lampglaset är smutsigt	Rengör lampglaset
	Lampan lyskraft reduceras auto- matiskt vid stark värmeutveckling och övertemperaturskyddet.	Låt lampan svalna. Ta bort ytterli- gare värmekällor i närheten.
Vatten i lamphuset	Defekt packning	Kontrollera packningen

Tekniska data

LunAqua Power LED XL			3000	4000
Artikelnummer	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Strålningsvinkel	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Belysningsström		lm	1250	1350
Färgtemperatur vita LED:er		K	3000 ±200	4000 ±200
Anslutningsspänning		V DC	24	24
Strömförbrukning		mA	625	625
Effekt		W	15	15
Kapslingsklass			IP 68	IP 68
Övertemperatursskydd			Ja	Ja
Energiklass			F	F
Antal vita LED:er			8	8
Maximal livslängd		h	50000	50000
Maximalt nedsänkningsdjup		m	4	4
Tillåten vattentemperatur (vid drift i vatten, produkt i aktiv status)		°C	+4... +35	+4... +35
Tillåten omgivningstemperatur (vid drift utanför vatten, produkt i aktiv status)		°C	-10 ... +40	-10 ... +40
Förvaringstemperatur (produkt i inaktiv status = strömlös)		°C	-20 ... +70	-20 ... +70
Mätt (L × B × H)		mm	145 × 160 × 182	145 × 160 × 182
Kabellängd		m	5	5
Vikt		kg	1,6	1,6

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.
