HASZNÁLATI ÚTMUTATÓ LunAqua Power LED XL OASE

HU Használati útmutató

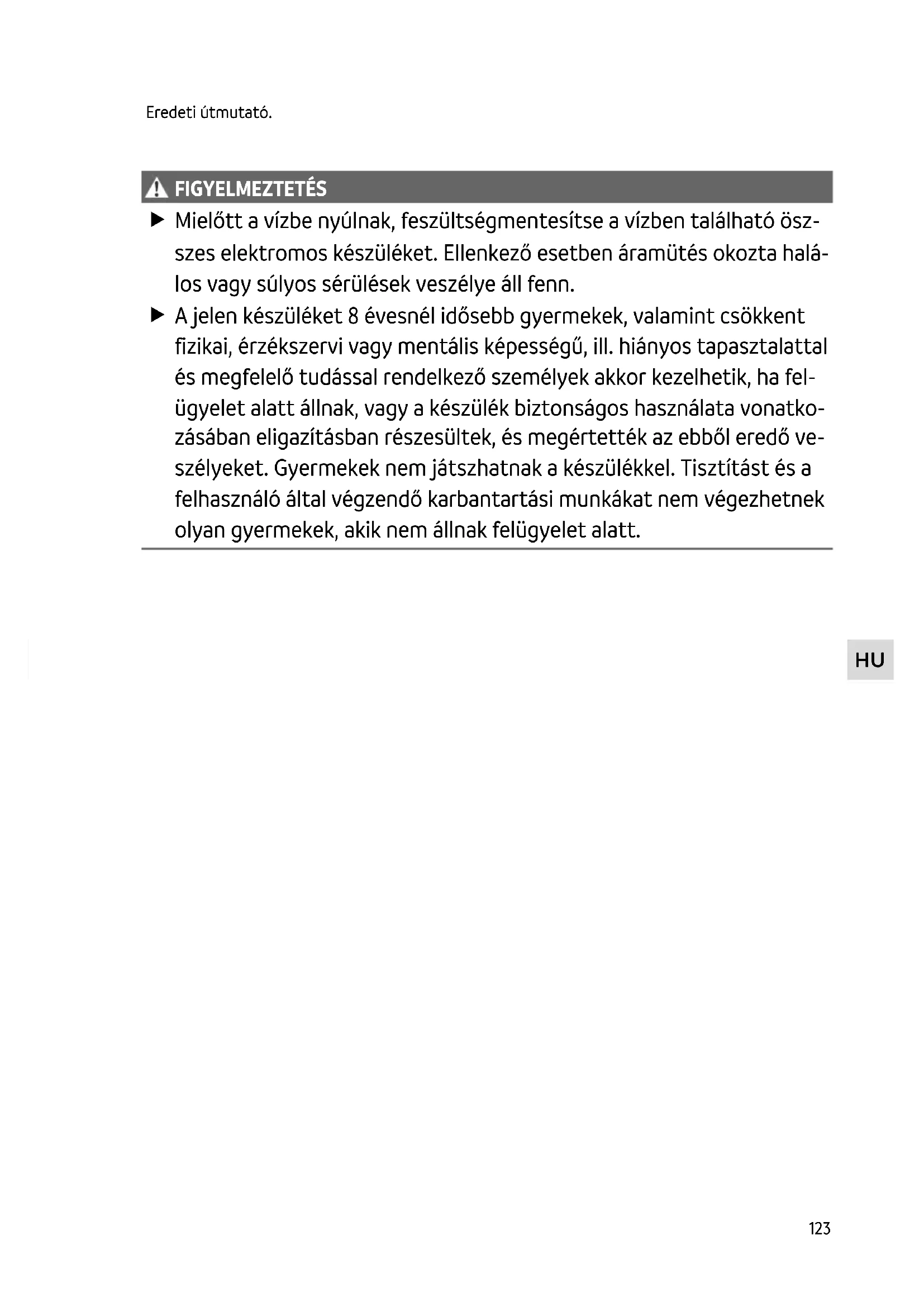

▶ Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz-szes elektromos készüléket. Ellenkező esetben áramütés okozta halá-los vagy súlyos sérülések veszélye áll fenn.
A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

Biztonsági útmutatások

Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere-lést csak villamossági szakember végezheti.
• A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előírásokat és rendelkezéseket.
  — Kérdések és problémák esetén forduljon villamossági szakemberhez.
• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.
• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).
• A nyitott csatlakozódugót és a kapcsolóhüvelyt óvni kell a nedvességtől.

Biztonságos üzemeltetés

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.
• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.
• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!
• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.
• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.
• A készüléket csak a megengedett meghajtóval üzemeltesse.
• Nem szabad közvetlenül a fényforrásba nézni.
• Soha ne végezzen műszaki változtatásokat a készüléken.
• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.

Rendeltetésszerű használat

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Szökőkutakhoz és tavakhoz használható.
• Szárazföldi és vízi használatra.
• A műszaki adatok betartása mellett. (→ Műszaki adatok)
• Csatlakoztatás megfelelő OASE meghajtóra.

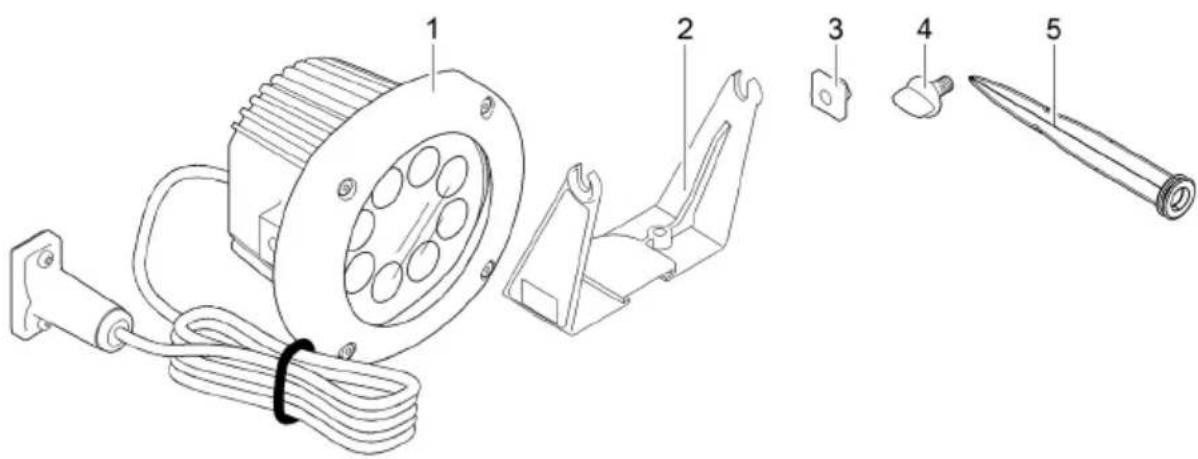

Termékleírás Áttekintés

1 1 db lámpa
2 1db tartó
3 2 db négylapú anya
4 2 db szorítócsavar
5 1 db földbe szúrható rögzítőnyárs

Tulajdonságok

LunAqua Power LED XL egy erős lámpa LED-es világítóeszközzel, amely egyszerű és biztonságos víz feletti és víz alatti üzemeltetést tesz lehetővé (akár 4 méterig).

Tartozékok

LunAqua Power LED 10 m-es kábel (42636) hosszabbító vezetékként a meghajtó és a lámpa kö- zött.

A készülék szimbólumai

IP68 4.0 m		A készülék portömített, és 4 m vízmélységig védett tartós vízbe merítés el-len.
		A készülék megfelel a III. védelmi osztálynak. A készüléket csak biztonsági kisfeszültséggel működtesse.
		Üzemeltetés csak biztonsági transzformátorral.
		A készüléket éghető anyagoktól legalább 0,5 m-es biztonságos távolságban működtesse.
		A sérült üveglapot ki kell cserélni.
		A LED-es fényszóróban lévő fényforrás (LED) nem cserélhető.
		A készüléket ne dobja ki a háztartási hulladékok közé.
		Olvassa el a használati útmutatót.

Felállítás és csatlakoztatás

FIGYELMEZTETÉS

Áramütés okozta halálos vagy súlyos sérülések lehetősége áll fenn!

▶ Mielött a vízbe nyúl, csatlakoztassa le az áramhálózatról a vízben található összes elektromos készüléket.
▶ A készüléken végzett munka megkezdése előtt csatlakoztassa le a készüléket az áramhálózat-ról.

TUDNIVALÓ:

A készülék érzékeny. Az erős ütések és rázkódások megrongálhatják a mechanikus vagy elektronikus alkatrészeket.

▶ Kerülni kell a készüléket érő erős ütéseket és rázkódásokat.

A készülék vízben vagy vízen kívül egyaránt felállítható.

• A készüléket soha nem szabad letakarni, mert fennáll a tűzveszély kockázata.
• Vízen kívüli felszerelés esetén az éghető anyagoktól legalább 50 cm-es biztonsági távolságot kell tartani.
• Helyezze a készüléket a tóba egy vízszintes, szilárd és sármentes felületre.
• Vízen kívüli felszerelés esetén használható a földbe szúrható rögzítőnyárs.

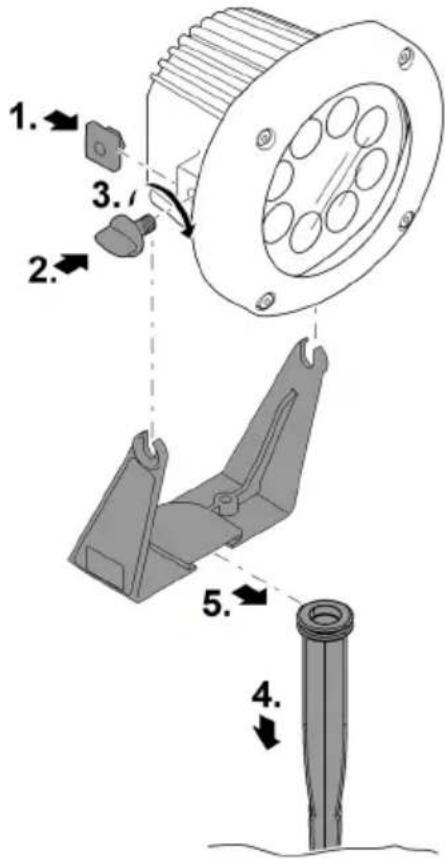

Felállítás földbe szúrható kövekekkel

Ez az alábbiak szerint végezhető el:

1. Helyezzen a lámpába mindkét oldalon egy négylapú anyát.
2. Csavarja be néhány fordulattal a szorítócsavart a négylapú anyába, majd helyezze a lámpát a tartóba.

— Szükség esetén állítsa be a lámpa hajlásszögét. (→ A lámpa hajlásszögének beállítása)

1. Szorítsa meg a szorítócsavarokat.
2. Szúrja a talajba a földbe szúrható rögzítőnyársat.
3. Szúrja a készüléket a földbe szúrható rögzítőnyársra.

HU

LAA0052

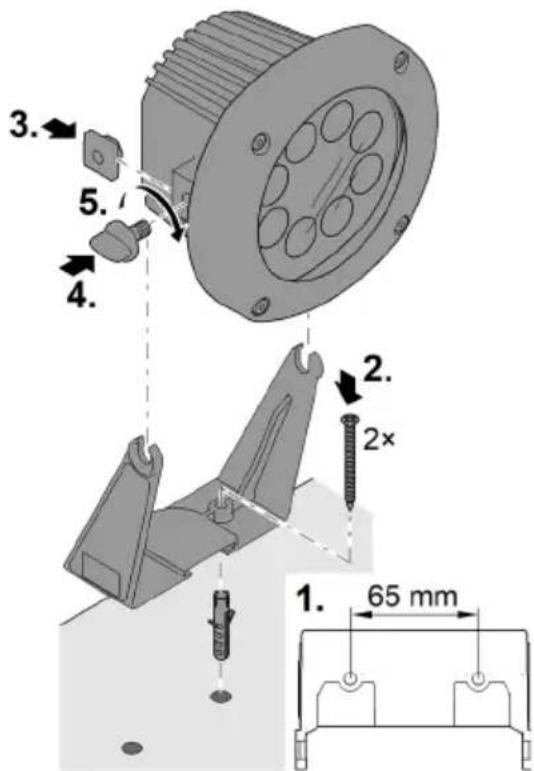

Fali vagy padlóra szerelés

A mellékelt tartó segítségével a lámpa tetszés szerint rögzíthető teherbíró falon vagy talajon (szilárd altalaj).

- A mennyezeten való rögzítés nem megengedett.

Ez az alábbiak szerint végezhető el:

1. A megadott távolságban fúrjon két furatot.

2. Rögzítse a tartót.

- Használjon megfelelő rögzítő anyagot.

1. Helyezzen a lámpába mindkét oldalon egy négylapú anyát.

2. Csavarja a szorítócsavart néhány fordulattal mindkét oldalon a négylapú anyába, majd helyezze a lámpát a tartóra.

– Szükség esetén állítsa be a lámpa hajlásszögét. (→ A lámpa hajlásszögének beállítása)

1. Szorítsa meg a szorítócsavarokat.

LAA0053

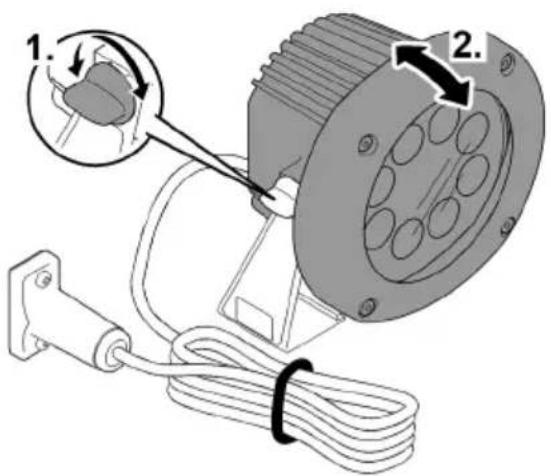

A lámpa hajlásszögének beállítása

Ez az alábbiak szerint végezhető el:

1. Oldja a szorítócsavarokat a lámpa mindkét oldalán.
2. Igény szerint állítsa be a lámpa dőlését.
3. Húzza meg ismét a szorítócsavarokat.

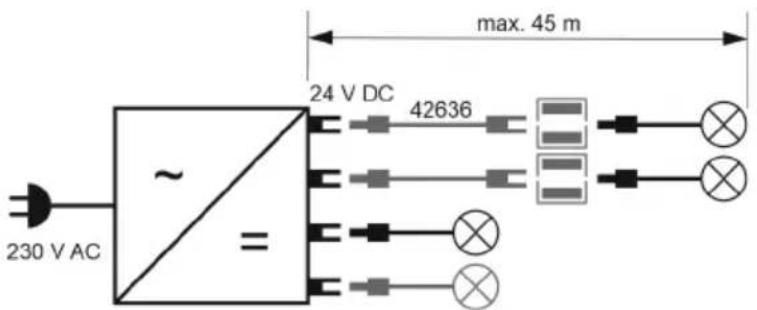

A csatlakozások kialakítása

• Minden lámpa csatlakoztatható közvetlenül vagy egy, ill. több hosszabbító vezetékkel – 10 m-es (42636) LunAqua Power LED kábel – a meghajtóhoz. A lámpa és a meghajtó közötti maximális vezetékhossz nem lépheti túl a 45 m-t.
• A meghajtó maximális csatlakozási teljesítménye nem léphető túl. (→ meghajtó használati útmutató)
• Az ábrán a meghajtóra csatlakoztatott lámpák példája látható. A lámpától és a meghajtótól függően más csatlakoztatási változatok is lehetségesek.

LAA0048

Ez az alábbiak szerint végezhető el:

1. Vegye le a meghajtóról a védősapkát.
2. Illessze fel a dugaszolható összekötőt, és biztosítsa a két csavarral (max. 2,0 Nm (max. 18 lb-in)).

— A gumitömítésnek tisztának kell lennie, és pontosan kell illeszkednie.

— A sérült gumitömítést cserélje ki.

PLX0004

Üzembe helyezés

A lámpa a meghajtón keresztül vezérelt. (→ a használt OASE meghajtó használati útmutatója)

Tisztítás és karbantartás

FIGYELMEZTETÉS

Áramütés okozta halálos vagy súlyos sérülések lehetősége áll fenn!

▶ Mielött a vízbe nyúl, csatlakoztassa le az áramhálózatról a vízben található összes elektromos készüléket.
▶ A készüléken végzett munka megkezdése előtt csatlakoztassa le a készüléket az áramhálózat-ról.

A készüléket lehetőség szerint tiszta vízzel és puha kefével tisztítsa.

- Ügyeljen arra, hogy ne jusson nedvesség a készülékbe.

Javítás

A LED-es fényszóróban lévő fényforrás (LED) nem cserélhető.

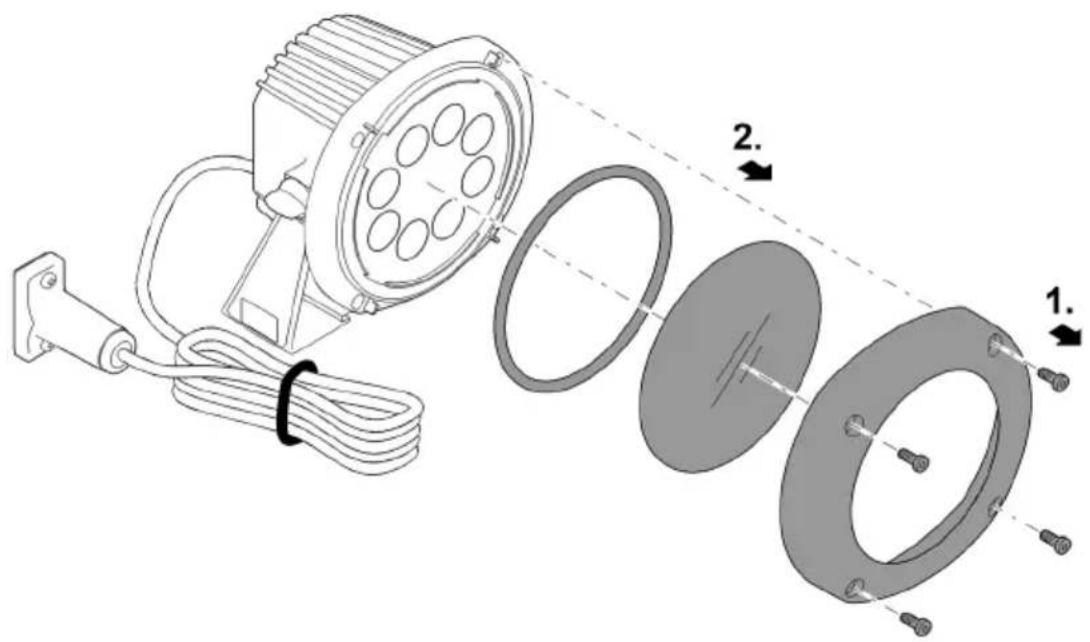

A lámpaüveg cseréje

Ez az alábbiak szerint végezhető el:

1. Oldja a csavarokat és távolítsa el a felső részt.
2. Távolítsa el a lámpaüveget és az O-gyűrűt.
3. Cserélje ki a lámpaüveget.
4. Fordított sorrendben szerelje össze a lámpát.

A készüléket le kell szerelni és száraz helyen kell tárolni, ha a vízhőmérséklet és a környezeti hőmérséklet nincs a megengedett tartományban. (→ Műszaki adatok)

Hibaelhárítás

Hiba	Ok	Megoldás
A lámpa nem világít	A lámpa nincs csatlakoztatva / Nincs tápfeszültség	Ellenőrizzen minden vezetéket és csatlakozót
	A meghajtó hibás.	Cserélje ki a meghajtót.
	A lámpa meghibásodott	Cserélje ki a lámpát.
A lámpa fényereje csökken	A lámpaüveg koszos	Tisztítsa meg a lámpaüveget
	Erős höfejlődés esetén a fényerőt automatikusan szabályozza a túl-melegedés elleni biztosítás	Hagyja lehűlni a lámpát. További höforrásoktól tartsa távol
Víz került a lámpaházba	A tömítés hibás	Ellenőrizze a tömítést

Műszaki adatok

LunAqua Power LED XL			3000	4000
Cikkszám	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Sugárzási szög	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Fényáram		lm	1250	1350
Fehér LED-ek színhőmérséklete		K	3000 ±200	4000 ±200
Csatlakoztatási feszültség		V DC	24	24
Áramfelvétel		mA	625	625
Teljesítményfelvétel		W	15	15
Védettségi osztály			IP 68	IP 68
Túl magas hőmérséklet elleni védelem			Igen	Igen
Energiahatékonysági osztály			F	F
Fehér LED-ek száma			8	8
Maximális élettartam		h	50000	50000
Maximális merülési mélység		m	4	4
Megengedett vízhőmérséklet(vízben való üzemeltetés esetén, a termék bekapcsolt állapotban)		°C	+4... +35	+4... +35
Megengedett környezeti hőmérséklet(ha készüléket vízen kívül használják, a termék bekapcsolt állapotban)		°C	-10 ... +40	-10 ... +40
Tárolási hőmérséklet(termék kikapcsolt állapotban = árammentes)		°C	-20 ... +70	-20 ... +70
Méretek (H x Sz x Ma)		mm	145 × 160 × 182	145 × 160 × 182
Kábelhossz		m	5	5
Súly		kg	1,6	1,6

Megsemmisítés

TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

▶ A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.
▶ Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról.
▶ A kábel levágásával tegye használhatatlanná a készüléket.
