KÄYTTÖOHJE LunAqua Power LED XL OASE

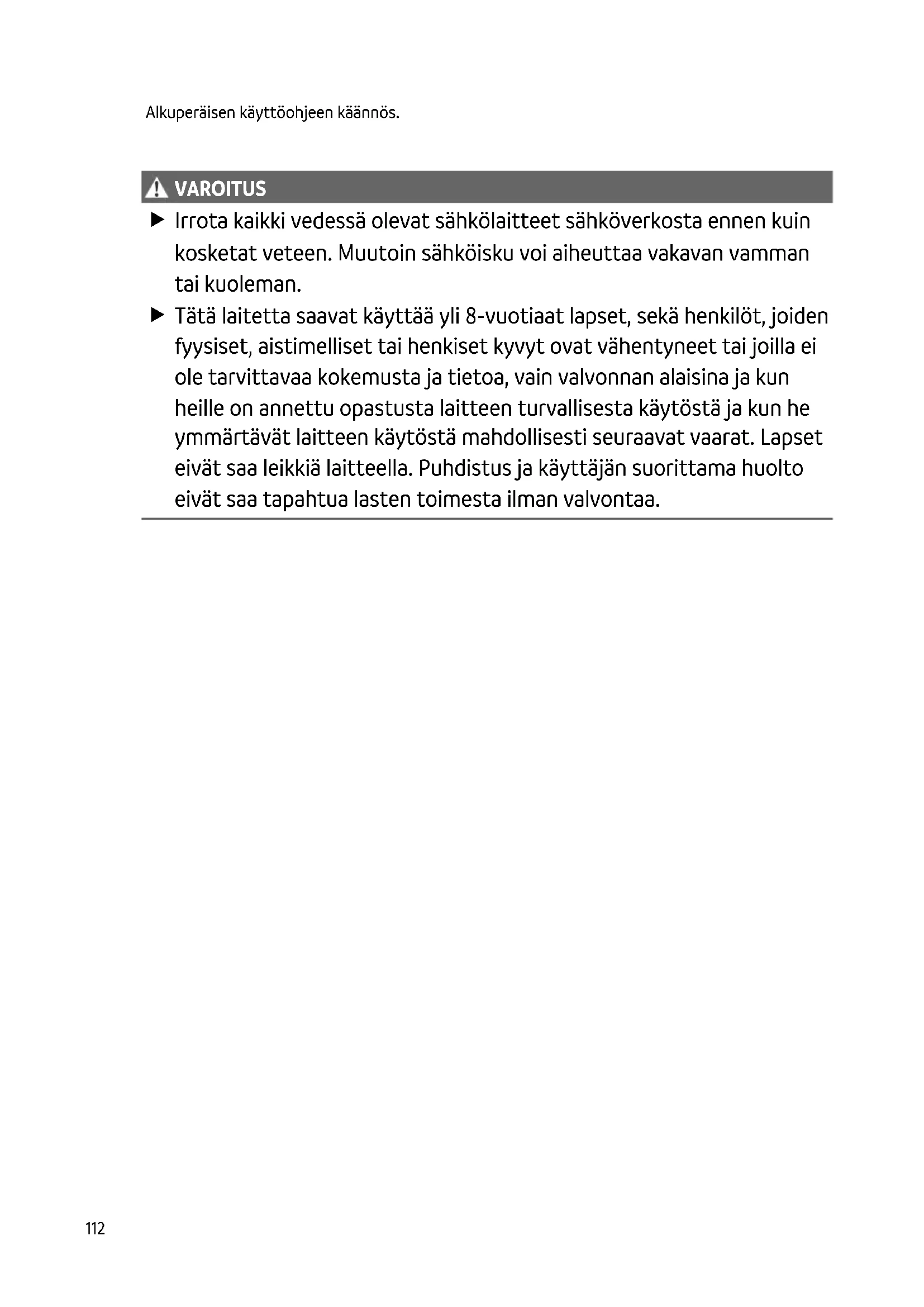

• Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte-vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet verkkopistorasiat ja pistokeliitännät kosteudelta.

Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Hävitä laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Käytä laitetta vain hyväksyttävän kuljettimen kanssa.
• Suoraan valolähteeseen ei saa katsoa.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Suihkukaivoissa ja lammikoissa käyttöä varten.
• Veden ylä- ja alapuolella käyttöä varten.
• Teknisiä tietoja noudattaen. (→ Tekniset tiedot)
• Liitäntä sopivaan OASE-kuljettimeen.

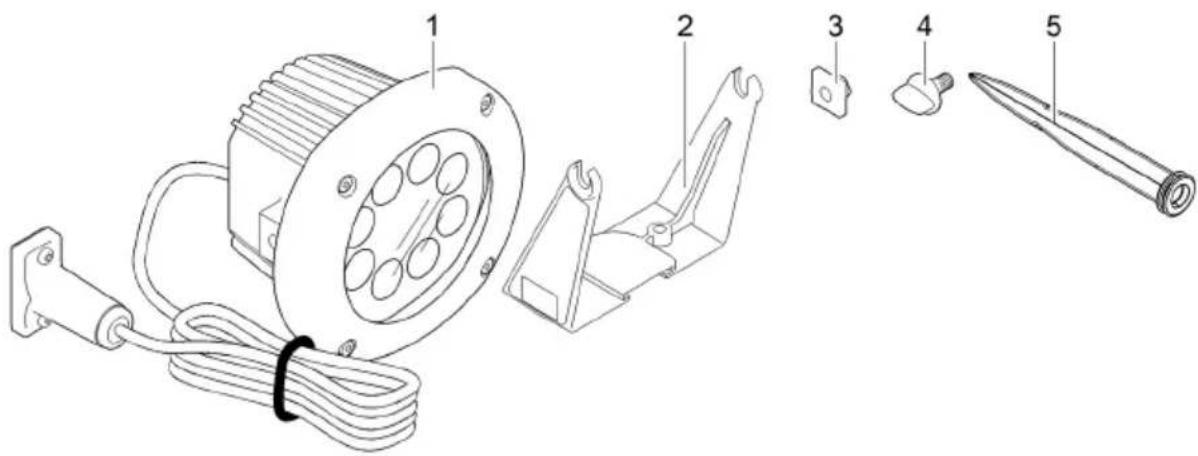

Tuotekuvaus Yleiskatsaus

1 1× valo
2 1× pidike
3 2 × neliömutteri
4 2 × kiinnitysruuvi
5 1× maapiikki

Ominaisuudet

LunAqua Power LED XL on tukeva valo, jossa on LED-lamput, jotka mahdollistavat helpon ja turvallisen käytön veden ala- ja yläpuolella (4 metriin saakka)

Lisätarvikkeet

LunAqua Power LED Kaapeli 10 m (42636) jatkojohtona kuljettimen ja valon välillä.

Laitteessa olevat symbolit

IP68 4.0 m		Laite on pölytiivis ja suojattu pysyvää upotusta vastaan 4 m vedensyvy-teen saakka.
		Laite vastaa suojausluokkaa III. Käytä laitetta vain suojapienjännitteellä.
		Käytä vain suojamuuntajan kanssa.
		Käytä laitetta vain vähintään 0,5 m turvaetäisyydellä palamiskykyisistä ma-teriaaleista.
		Vaihda rikkoutunut lasilevy.
		LED-valonheittimen lamppua (LED) ei voi vaihtaa.
		Älä hävitä laitetta tavallisen talousjätteen mukana.
		Lue käyttöohje.

Paikoilleen asettaminen ja yhdistäminen

FI

VAROITUS

Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta.

▶ Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen.
▶ Erota laite sähköverkosta ennen töiden aloittamista laitteella.

OHJE

Laite on herkkä. Kovat iskut ja ravistelu saattavat vahingoittaa mekaanisia tai sähköisiä osia.

▶ Laitteeseen ei saa kohdistaa kovia iskuja eikä sitä saa ravistaa.

Laite voidaan sijoittaa joko veteen tai veden ulkopuolelle.

• Laitetta ei koskaan saa peittää, muutoin muodostuu palovaara.
• Asennettaessa veden ulkopuolelle on pidettävä vähintään 50 cm turvaväli palavaan materiaa-liin.
• Aseta laite lammikkoon vaakasuoralle, kiinteälle ja lietteettömälle alustalle.
• Asennettaessa veden ulkopuolelle voidaan käyttää maapiikkiä.

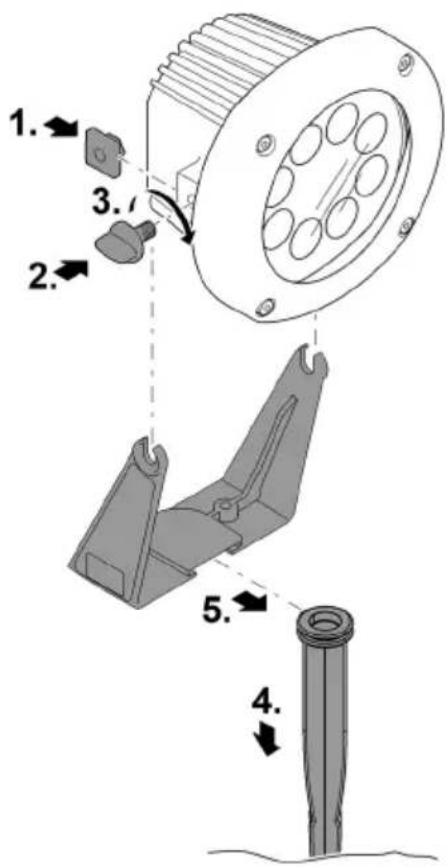

Kokoaminen maavartaan kanssa

Toimit näin:

1. Aseta valon molemmille puolille neliömutteri.
2. Kierrä kiinnitysruuvit neliömutterieihin muutama kierros ja aseta valaisin pidikkeeseen. — Säädä valaisimen kaltevuus tarvittaessa. (→ Valon kaltevuuden säätäminen)
3. Kiristä kiinnitysruuvit.
4. Aseta maapiikki maahan.
5. Aseta laite maapiikin päälle.

LAA0052

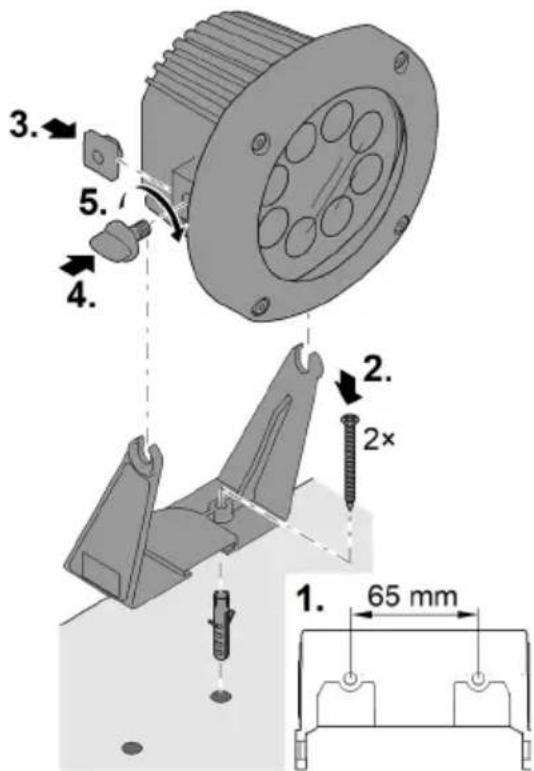

Seinä- tai alustakiinnitys

Mukana toimitettu pidike toimii valon kiinnittimenä, valinnan mukaan kantavaan seinään tai poh- jaan (kiinteä alusta).

- Kattoon kiinnittäminen ei ole sallittua.

Toimit näin:

1. Poraa kaksi reikää määritetylle etäisyydelle.

2. Kiristä pidike.

– Käytä sopivaa kiinnitysmateriaalia.

1. Aseta valon molemmille puolille neliömutteri.

2. Kierrä molemmilla puolilla kiinnitysruuvit neliömutterieihin muutama kierros ja aseta valaisin pidikkeeseen.

- Säädä valaisimen kaltevuus tarvittaessa. (→ Valon kaltevuuden säätäminen)

1. Kiristä kiinnitysruuvit.

LAA0053

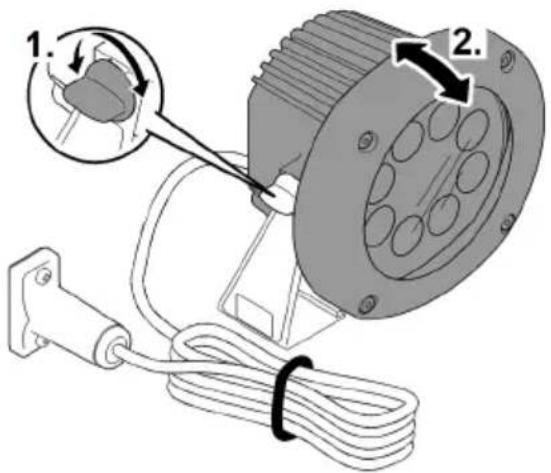

Valon kaltevuuden säätäminen

Toimit näin:

1. Löysää molemmilla puolilla valon kiinnitysruuvit.
2. Kallista lamppua halutun mukaisesti.
3. Kiristä kiinnitysruuvit paikalleen.

Liitäntöjen suorittaminen

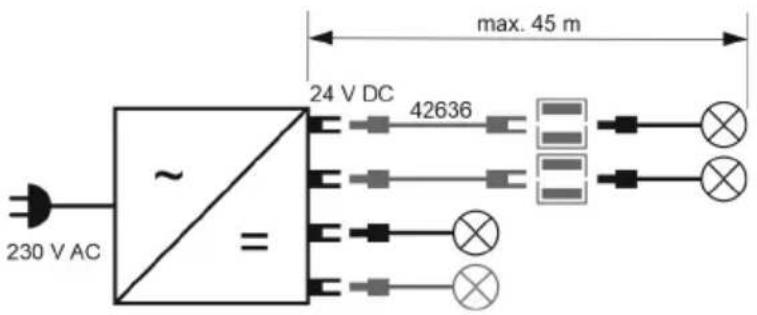

• Jokainen valo voidaan kiinnittää kuljettimeen joko suoraan tai yhtä tai usempaa jatkojohtoa, LunAqua Power LED -kaapeli 10 m (42636), käyttämällä. Lampun ja kuljettimen välisen johdon enimmäispituuden tulisi olla korkeintaan 45 m.
• Kuljettimen enimmäiskytkentätehoa ei saa ylittää. (→ kuljettimen käyttöohje)
• Kuvassa on esimerkki valojen liittämisestä kuljettimeen. Valaisimen ja kuljettimen mukaan muut liitäntämahdollisuudet ovat mahdollisia.

LAA0048

Toimit näin:

1. Irrota kuljettimen suoja.
2. Kiinnitä pistoliitin ja varmista se kahdella ruuvilla (enint. 2,0 Nm (enint. 18 lb-in)).

- Kumitiivisteen on oltava puhdas ja tiiviisti paikoillaan.

— Vaihda vaurioitunut kumitiiviste.

PLX0004

Käyttöönotto

Valoa ohjataan kuljettimella. (→ käytetyn OASE-kuljettimen käyttöohje)

Puhdistus ja huolto

VAROITUS

Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta.

▶ Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen.
▶ Erota laite sähköverkosta ennen töiden aloittamista laitteella.

Puhdista laite tarvittaessa kirkkaalla vedellä ja pehmeällä harjalla.

- Varmista, ettei laitteeseen pääse kosteutta.

Korjaus

LED-valonheittimen lamppua (LED) ei voi vaihtaa.

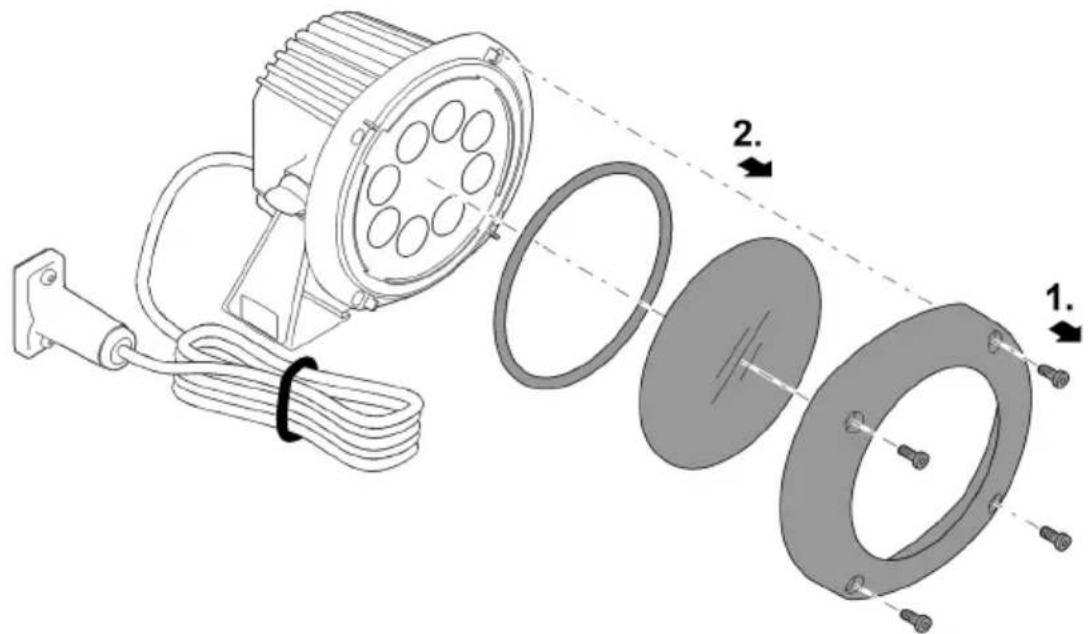

Lampun lasin vaihto

Toimit näin:

1. Avaa ruuvit ja poista yläosa.
2. Poista lampun lasi ja o-rengas.
3. Vaihda lampun lasi
4. Kokoa lamppu päinvastaisessa järjestyksessä.

Varastointi/säilytys talven yli

Laite on poistettava ja sitä on säilytettävä kuivassa tilassa, jos sallittua veden tai ympäristön lämpötilaa ei ole. (→ Tekniset tiedot)

Häiriöiden korjaaminen

Häiriö	Syy	Korjaus
Valo ei pala	Valoa ei ole liitetty / syöttöjännite puuttuu	Tarkista kaikki johdot ja liitännät
	Kuljetin viallinen	Vaihda kuljetin
	Lamppu viallinen	Vaihda lamppu
Valon voimakkuus vähenee	Lampun lasi likaantunut	Puhdista lampun lasi
	Kovan lämpenemisen yhteydessä valoteho pienenee automaattisesti yllämpösuojauksen avulla.	Anna valojen jäähtyä. Pidä kaukana lämmönlähteistä
Valokotelossa vettä	Tiiviste viallinen	Tarkasta tiiviste

Tekniset tiedot

LunAqua Power LED XL			3000	4000
Tuotenumero	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Säteen kulma	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Valovirta		Osassa	1250	1350
Värilämpötila valkoiset LEDit		K	3000 ±200	4000 ±200
Liitäntäjännite		V DC	24	24
Virrankulutus		mA	625	625
Ottoteho		W	15	15
Suojausluokka			IP 68	IP 68
Ylilämpötilasuoja			Kyllä	Kyllä
Energiatehokkuusluokka			F	F
Valkoisten LEDien lukumäärä			8	8
Maksimaalinen käyttöikä		h	50000	50000
Maksimaalinen sukellussyvyys		m	4	4
Sallittu veden lämpötila(käytettäessä vedessä, tuote aktiivisessa tilassa)		°C	+4... +35	+4... +35
Sallittu ympäristön lämpötila(käytettäessä veden ulkopuolella, tuote aktiivisessa tilassa)		°C	-10 ... +40	-10 ... +40
Varastointilämpötila(Tuote ei käytössä = virraton)		°C	-20 ... +70	-20 ... +70
Mitat (P x L x K)		mm	145 × 160 × 182	145 × 160 × 182
Kaapelin pituus		m	5	5
Paino		kg	1,6	1,6

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

▶ Hävitä laite viemällä se vastaavaan jätehuoltopisteseen.
- Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.
▶ Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.
