BEDIENUNGSANLEITUNG LunAqua Power LED XL OASE

DE Gebrauchsanleitung

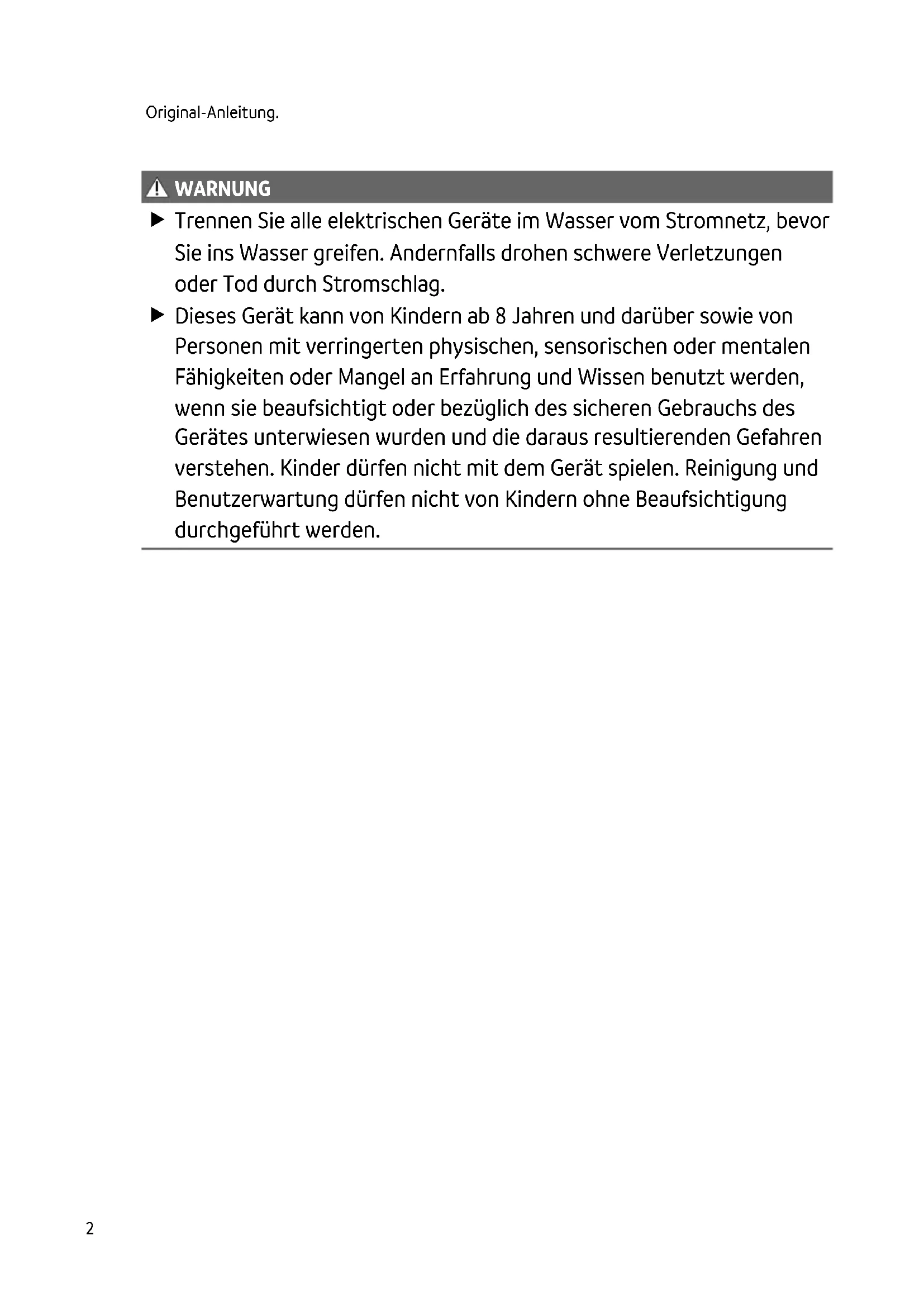

▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise

DE

Elektrischer Anschluss

- Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallation darf nur von einer Elektrofachkraft ausgeführt werden. - Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen.

— Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Offene Stecker und Buchsen vor Feuchtigkeit schützen.

Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.
• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.
• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Betreiben Sie das Gerät nur mit dem zulässigen Treiber.
• Nicht direkt in die Lichtquelle blicken.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.
• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

Bestimmungsgemäße Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Für den Einsatz in Springbrunnenanlagen und Teichen.
• Für den Einsatz über und unter Wasser.
• Unter Einhaltung der technischen Daten. (→ Technische Daten)
• Anschluss an einen geeigneten OASE-Treiber.

Produktbeschreibung

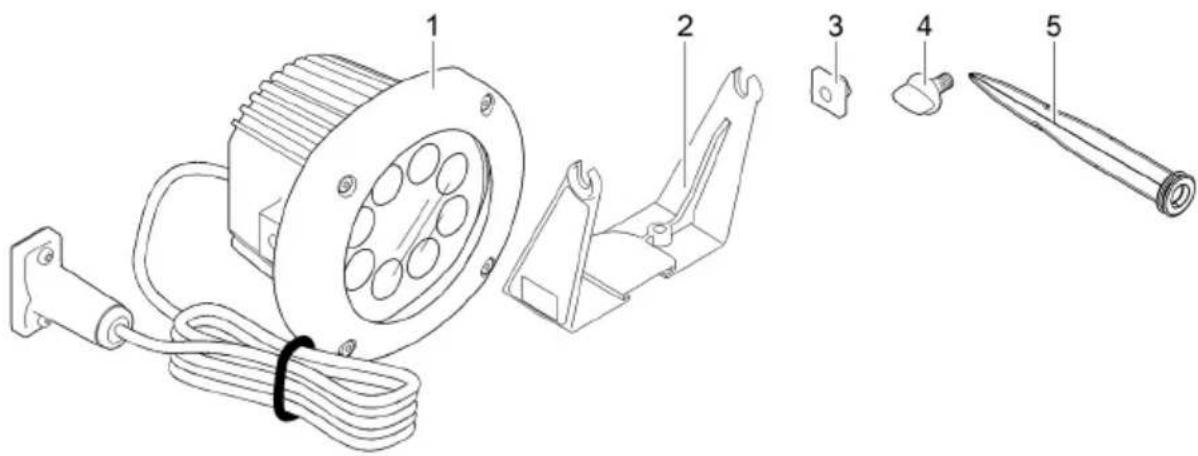

Übersicht

1 1× Leuchte
2 1× Halterung
3 2 × Vierkantmutter
4 2 × Klemmschraube
5 1 × Erdspieß

Eigenschaften

LunAqua Power LED XL ist eine robuste Leuchte mit LED-Leuchtmittel, die den einfachen und sicheren Betrieb über und unter Wasser (bis zu 4 m) erlaubt.

Zubehör

LunAqua Power LED Kabel 10 m (42636) als Verlängerungsleitung zwischen Treiber und Leuchte.

Symbole auf dem Gerät

DE

IP68 4.0 m	Das Gerät ist staubdicht und geschützt gegen dauerndes Untertauchen bis 4 m Wassertiefe.
	Das Gerät entspricht der Schutzklasse III. Betreiben Sie das Gerät nur mit einer Sicherheitskleinspannung.
	Betrieb nur mit Sicherheitstransformator.
	Betreiben Sie das Gerät nur in einem Sicherheitsabstand von mindestens 0,5 m zu brennbaren Materialien.
	Ersetzen Sie eine beschädigte Glasscheibe.
	Die Lichtquelle (LED) im LED-Scheinwerfer kann nicht ausgetauscht werden.
	Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
	Lesen Sie die Gebrauchsanleitung.

Aufstellen und Anschließen

WARNUNG

Schwere Verletzungen oder Tod durch Stromschlag sind möglich.

▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen.
▶ Trennen Sie das Gerät vom Stromnetz, bevor Sie mit den Arbeiten am Gerät beginnen.

HINWEIS

Das Gerät ist empfindlich. Harte Stöße und Erschütterungen können mechanische oder elektronische Teile beschädigen.

▶ Harte Stöße und Erschütterungen des Geräts vermeiden.

Das Gerät kann im Wasser oder außerhalb des Wassers aufgestellt werden.

• Das Gerät niemals abdecken, sonst besteht Brandgefahr.
• Bei Aufstellung außerhalb vom Wasser muss ein Sicherheitsabstand von mindestens 50 cm zu brennbarem Material eingehalten werden.
• Stellen Sie das Gerät im Teich auf einen waagerechten, festen und schlammfreien Untergrund.
• Bei Aufstellung außerhalb vom Wasser kann der Erdspieß verwendet werden.

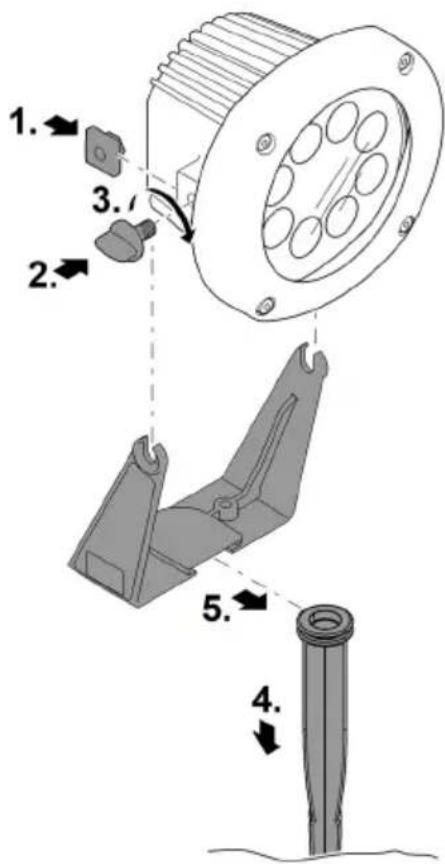

Aufstellen mit Erdspieß

So gehen Sie vor:

1. An beiden Seiten eine Vierkantmutter in die Leuchte einsetzen.
2. Klemmschrauben mit ein paar Drehungen in die Vierkantmuttern einschrauben, dann die Leuchte in die Halterung setzen.

— Bei Bedarf die Neigung der Leuchte einstellen. (→Neigung der Leuchte einstellen)

1. Klemmschrauben festdrehen.
2. Erdspieß in den Boden stecken.
3. Gerät auf den Erdspieß stecken.

LAA0052

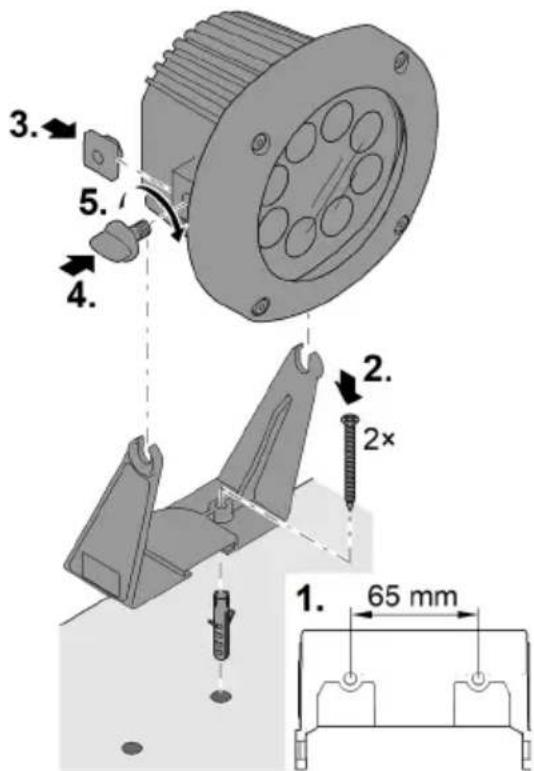

Wand- oder Bodenbefestigung

DE

Die mitgelieferte Halterung dient der Befestigung der Leuchte, wahlweise an einer tragfähigen Wand oder auf dem Boden (fester Untergrund).

- Eine Befestigung an der Decke ist nicht zulässig.

So gehen Sie vor:

1. Zwei Löcher mit dem angegebenen Abstand bohren.

2. Halterung befestigen.

— Geeignetes Befestigungsmaterial verwenden.

1. Auf beiden Seiten eine Vierkantmutter in die Leuchte einsetzen.

2. Klemmschrauben auf beiden Seiten mit ein paar Drehungen in die Vierkantmuttern einschrauben, dann die Leuchte auf die Halterung setzen.

— Bei Bedarf die Neigung der Leuchte einstellen. (→Neigung der Leuchte einstellen)

1. Klemmschrauben festdrehen.

LAA0053

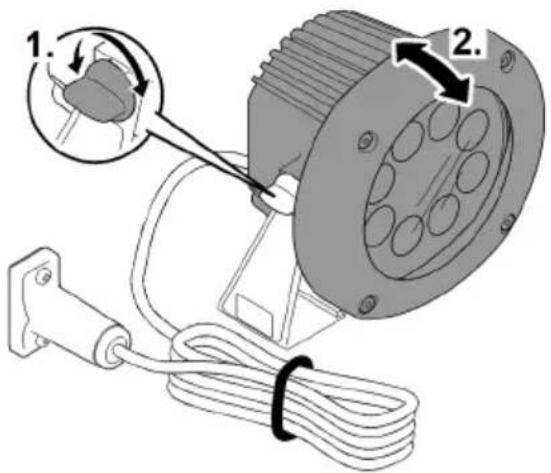

Neigung der Leuchte einstellen

So gehen Sie vor:

1. Auf beiden Seiten die Klemmschrauben an der Leuchte lösen.
2. Leuchte wunschgemäß neigen.
3. Klemmschrauben wieder anziehen.

Anschlüsse herstellen

DE

• Jede Leuchte kann entweder direkt oder mit Hilfe einer oder mehrerer Verlängerungsleitungen LunAqua Power LED Kabel 10 m (42636) an den Treiber angeschlossen werden. Die maximale Leitungslänge zwischen einer Leuchte und dem Treiber darf 45 m nicht überschreiten.
• Die max. Anschlussleistung des Treibers darf nicht überschritten werden. (→ Gebrauchsanleitung Treiber)

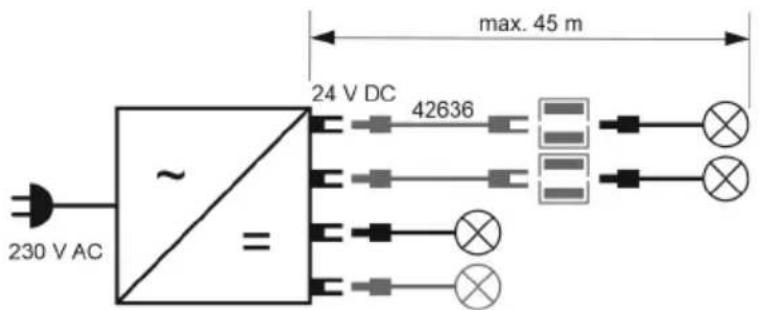

• Die Abbildung zeigt beispielhaft den Anschluss von Leuchten an einem Treiber. Je nach Leuchte und Treiber sind andere Anschlussvarianten möglich.

LAA0048

So gehen Sie vor:

1. Die Schutzkappe am Treiber entfernen.
2. Steckverbinder aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm (max. 18 lb-in)).

— Die Gummidichtung muss sauber sein und passgenau sitzen.

— Eine beschädigte Gummidichtung ersetzen.

PLX0004

Inbetriebnahme

Die Leuchte wird über den Treiber gesteuert. (→ Gebrauchsanleitung des verwendeten OASE Treibers)

Reinigung und Wartung

WARNUNG

Schwere Verletzungen oder Tod durch Stromschlag sind möglich.

▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen.
▶ Trennen Sie das Gerät vom Stromnetz, bevor Sie mit den Arbeiten am Gerät beginnen.

Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.

- Achten Sie darauf, dass keine Feuchtigkeit in das Gerät gelangt.

Reparatur

Die Lichtquelle (LED) im LED-Scheinwerfer kann nicht ausgetauscht werden.

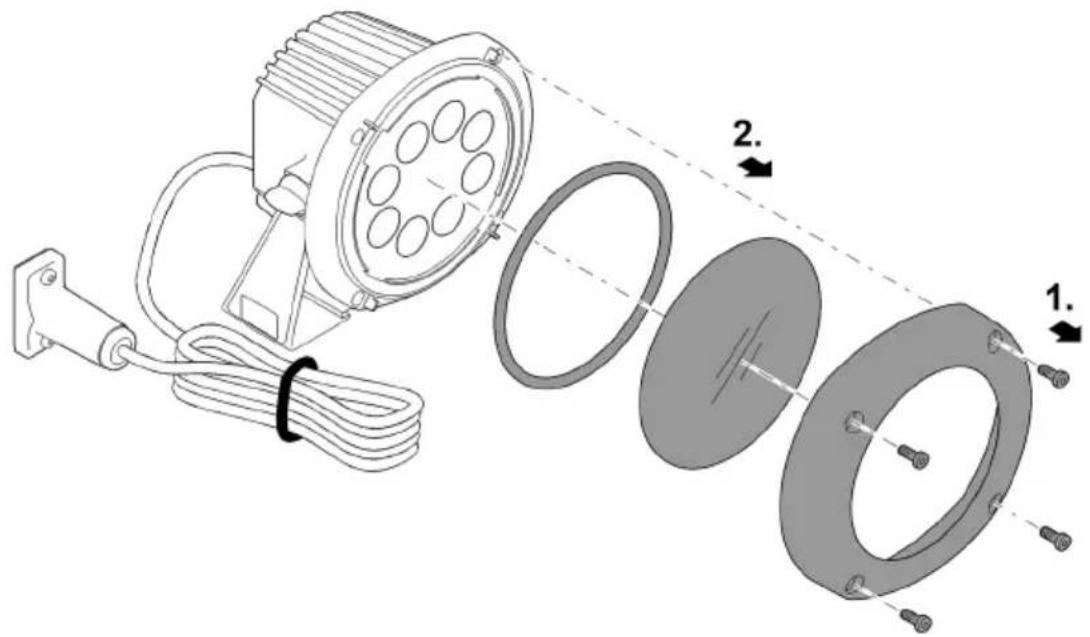

Lampenglas ersetzen

So gehen Sie vor:

1. Schrauben lösen und das Oberteil entfernen.
2. Lampenglas und den O-Ring entfernen.
3. Lampenglas ersetzen.
4. Leuchte in umgekehrter Reihenfolge zusammenbauen.

Das Gerät muss deinstalliert und trocken gelagert werden, wenn die zulässige Wassertemperatur oder Umgebungstemperatur nicht gegeben ist. (→ Technische Daten)

Störungsbeseitigung

Störung	Ursache	Abhilfe
Leuchte leuchtet nicht	Leuchte nicht angeschlossen / Versorgungsspannung fehlt	Alle Leitungen und Anschlüsse kontrollieren
	Treiber defekt	Treiber ersetzen
	Leuchte defekt	Leuchte ersetzen
Leuchtstärke der Leuchte lässt nach	Lampenglas verschmutzt	Lampenglas reinigen
	Bei starker Wärmeentwicklung wird die Leuchtstärke durch den Über-temperaturschutz automatisch reduziert	Leuchte abkühlen lassen. Aus der Nähe von zusätzlichen Wärmequellen fernhalten
Wasser im Leuchtengehäuse	Dichtung defekt	Dichtung kontrollieren

Technische Daten

LunAqua Power LED XL			3000	4000
Artikelnummer	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Ausstrahlwinkel	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Lichtstrom		lm	1250	1350
Farbtemperatur weiße LEDs		K	3000 ±200	4000 ±200
Anschlussspannung		V DC	24	24
Stromaufnahme		mA	625	625
Leistungsaufnahme		W	15	15
Schutzklasse			IP 68	IP 68
Übertemperaturschutz			Ja	Ja
Energieeffizienzklasse			F	F
Anzahl weiße LEDs			8	8
Maximale Lebensdauer		h	50000	50000
Maximale Tauchtiefe		m	4	4
Zulässige Wassertemperatur (bei Betrieb im Wasser, Produkt im aktiven Zustand)		°C	+4... +35	+4... +35
Zulässige Umgebungstemperatur (bei Betrieb außerhalb des Wassers, Produkt im aktiven Zustand)		°C	-10 ... +40	-10 ... +40
Lagerungstemperatur (Produkt im inaktiven Zustand = stromlos)		°C	-20 ... +70	-20 ... +70
Abmessungen (L × B × H)		mm	145 × 160 × 182	145 × 160 × 182
Kabellänge		m	5	5
Gewicht		kg	1,6	1,6

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

▶ Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
▶ Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

WARNING

Die Lichtquelle (LED) im LED-Scheinwerfer kann nicht ausgetauscht werden.
