MANUALE UTENTE LunAqua Power LED XL OASE

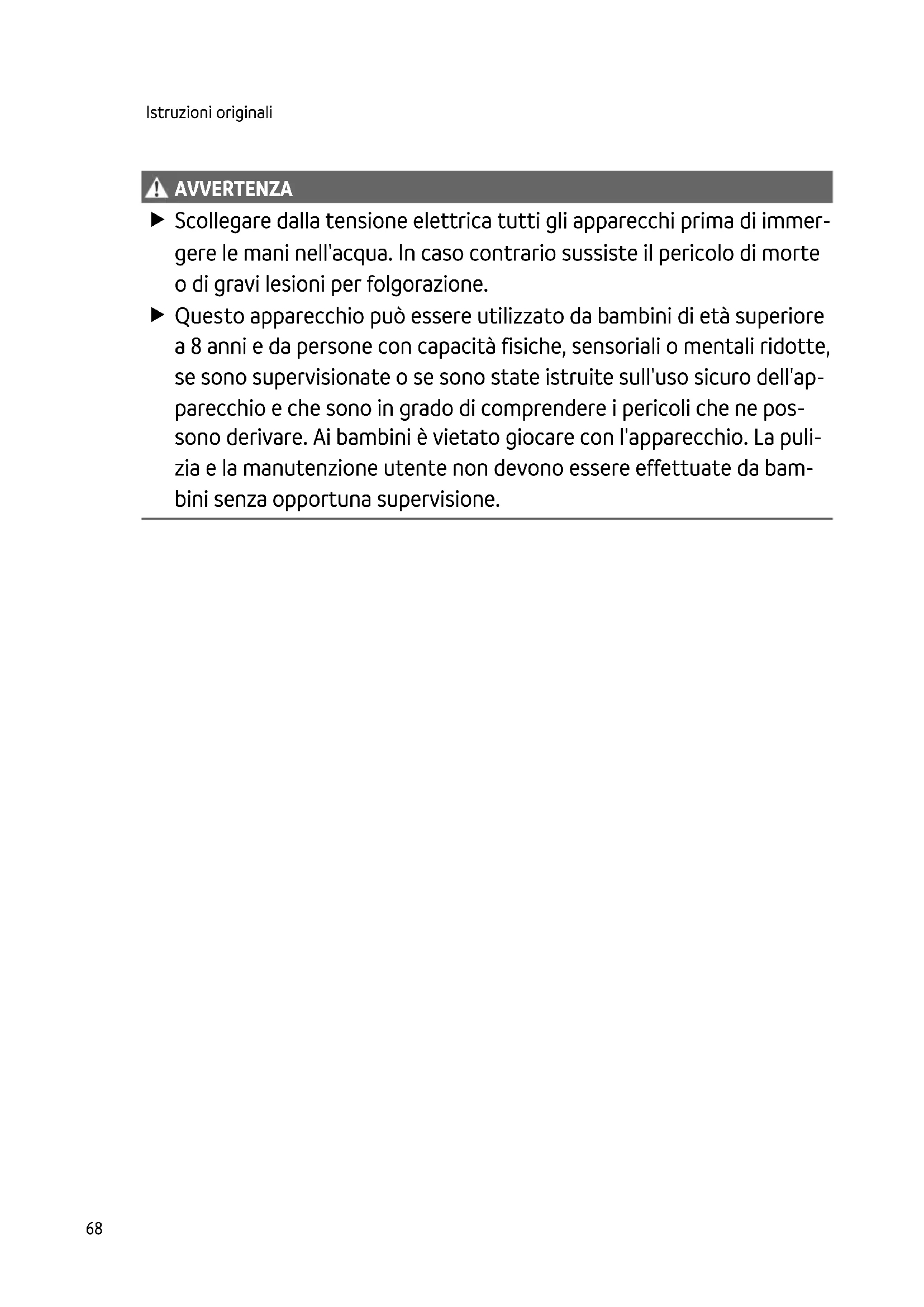

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
▶ Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza

Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali.
• Rivolgersi a un elettricista specializzato in caso di domande e problemi.

- Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.

- I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).

- Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

- Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.

- Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.

- Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.

- Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.

- Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.

- Utilizzare l'apparecchio solo con il driver ammissibile.

• Non guardare mai direttamente nella sorgente luminosa.

- Non apportate mai modifiche tecniche all'apparecchio.

- Utilizzare solo solo parti di ricambio e accessori originali.

- In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda OASE.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per l'impiego in fontane a zampillo e laghetti
  • Per l'impiego sopra e sotto l'acqua
• Rispettando i dati tecnici. (→ Dati tecnici)
• Collegamento ad un driver OASE adatto.

Descrizione del prodotto

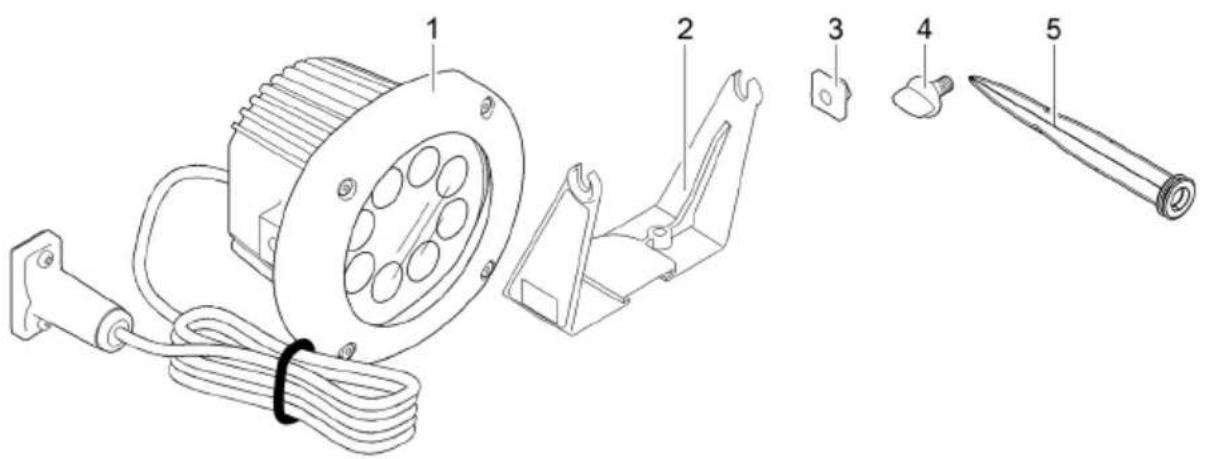

Prospetto

1 1 × lampada
2 1× supporto
3 2 × dadi quadri
4 2 × viti di serraggio
5 1 × picco di terra

Caratteristiche

LunAqua Power LED XL è una lampada robusta dotata di indicatore LED, che permette un funzionamento semplice e sicuro sopra e sotto l'acqua (fino a 4 m).

Accessori

Cavo 10 m (42636) LunAqua Power LED in funzione di prolunga fra driver e lampada.

Simboli sull'apparecchio

IP68 4.0 m		L'apparecchio è a tenuta di polvere e di immersione continua fino a 4 m di profondità dell'acqua.
		L'apparecchio è conforme alla classe di protezione III. Utilizzare l'apparecchio solo con bassissima tensione di protezione.
		Funzionamento ammissibile solo con trasformatore di sicurezza .
		Fare funzionare l'apparecchio solo ad una distanza di sicurezza di almeno 0,5 m da materiali infiammabili.
		Sostituire la lastra di vetro se danneggiata.
		Non è possibile sostituire la fonte di luce (LED) nel proiettore LED.
		Non smaltire questo apparecchio gettandolo nei rifiuti domestici.
		Leggere le istruzioni per l'uso

Installazione e allacciamento

AVVERTENZA

Sussiste il pericolo di gravi lesioni o di morte per folgorazione.

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua.
▶ Scollegare l'apparecchio dalla rete elettrica, prima di procedere a lavori sullo stesso.

NOTA

L'apparecchio è sensibile. Gli urti violenti e le vibrazioni possono danneggiare i componenti meccanici ed elettronici.

▶ Non sottoporre l'apparecchio a urti violenti e vibrazioni.

L'apparecchio può essere installato dentro o fuori dall'acqua.

• Non coprire mai l'apparecchio perché sussiste pericolo d'incendio!
• Se l'apparecchio viene installato fuori dall'acqua, mantenere una distanza di sicurezza di almeno 50 cm dai materiali infiammabili.
• Installare l'apparecchio nel laghetto in punto del fondo orizzontale, solido e senza fango.
• Si può utilizzare il picco di terra per l'installazione fuori dall'acqua.

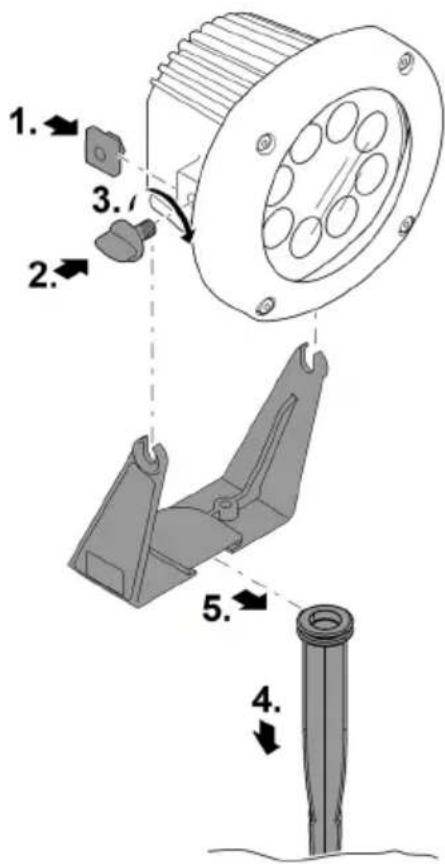

Installazione con picco di terra

Procedere nel modo seguente:

1. Inserire un dado quadro su entrambi i lati della lampada.
2. Avvitare le viti di serraggio nei dadi quadri eseguendo un paio di giri, poi montare la lampada nel supporto.

— All'occorrenza regolare l'inclinazione della lampada (→ Regolare inclinazione della lampada).

1. Stringere le viti di serraggio.
2. Inserire il picco di terra nel suolo.
3. Inserire l'apparecchio sul picco di terra.

LAA0052

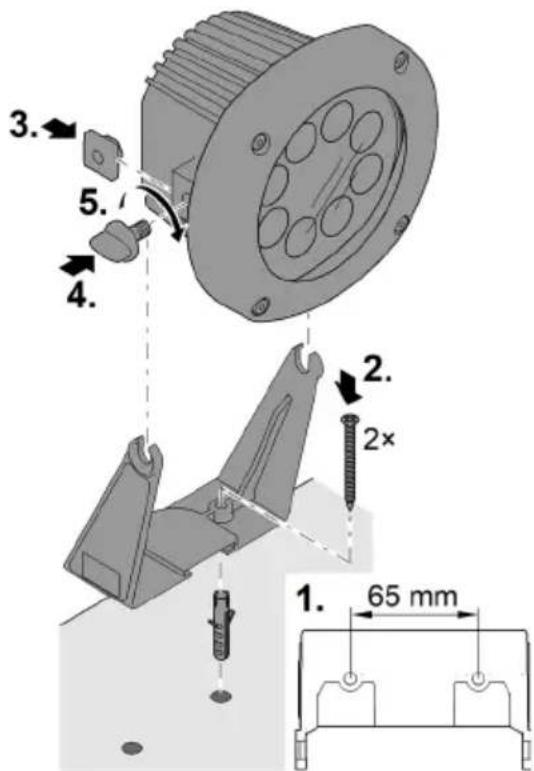

Fissaggio a parete o a fondo

Il supporto in dotazione serve per fissare la lampada, a scelta su una parete stabile o su un pavimento (fondo solido).

• Non è permesso fissare la lampada al soffitto.

Procedere nel modo seguente:

1. Praticare due fori alla distanza indicata.

2. Fissare il supporto.

- Utilizzare materiale di fissaggio appropriato.

1. Inserire un dado quadro su entrambi i lati della lampada.

2. Su entrambi i lati avvitare le viti di serraggio nei dadi quadri eseguendo un paio di giri, poi montare la lampada nel supporto.

- All'occorrenza regolare l'inclinazione della lampada (→ Regolare inclinazione della lampada).

1. Stringere le viti di serraggio.

LAA0053

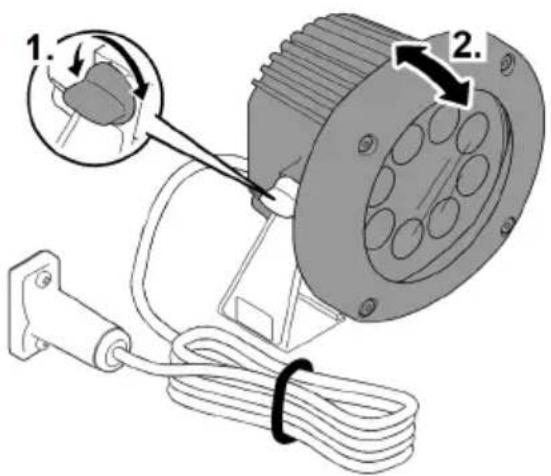

Regolare inclinazione della lampada

Procedere nel modo seguente:

1. Sbloccare le viti di serraggio della lampada su entrambi i lati.
2. Inclinare la lampada come desiderato.
3. Stringere nuovamente le viti di serraggio.

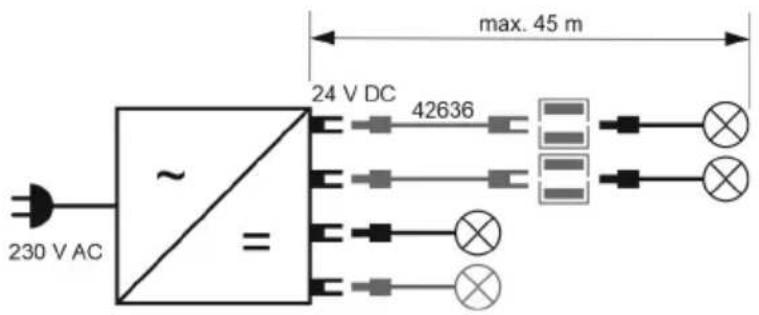

Realizzare i collegamenti

• Ogni lampada può essere collegata direttamente al driver oppure con l'ausilio di più prolunghe LunAqua Power LED cavo 10 m (42636). La lunghezza max. del cavo fra lampada e driver non deve superare 45 m.
• La potenza allacciata max. del driver non deve essere superata (→ istruzioni d'uso del driver).
• La figura mostra in modo esemplare il collegamento di lampade ad un driver. Sono possibili altre varianti di collegamento a seconda del tipo di lampada e driver.

IT

LAA0048

Procedere nel modo seguente:

1. Rimuovere la calotta di protezione del driver.
2. Inserire il connettore a spina e poi bloccarlo con le due viti (max. 2.0 Nm (max. 18 lb-in)).

— La guarnizione di gomma deve essere pulita e alloggiare con esattezza.

— Sostituire la guarnizione di gomma danneggiata.

PLX0004

Messa in funzione

La lampada viene controllata tramite il driver (→ istruzioni d'uso del driver OASE utilizzato).

Pulizia e manutenzione

AVVERTENZA

Sussiste il pericolo di gravi lesioni o di morte per folgorazione.

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua.
▶ Scollegare l'apparecchio dalla rete elettrica, prima di procedere a lavori sullo stesso.

Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida.

- Assicurarsi che l'umidità non penetri all'interno dell'apparecchio.

Riparazione

Non è possibile sostituire la fonte di luce (LED) nel proiettore LED.

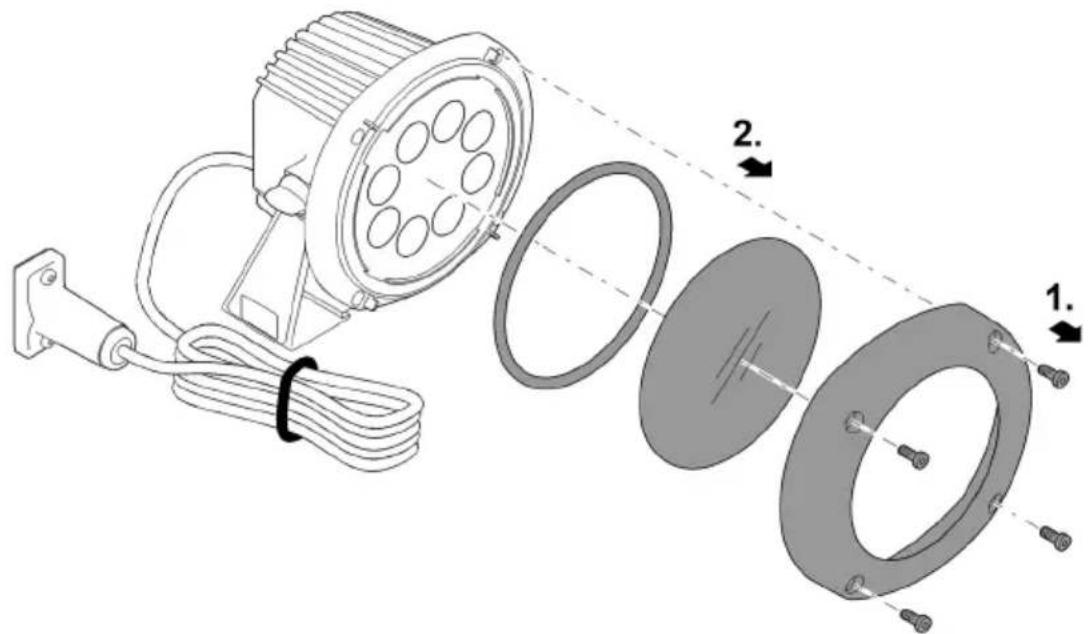

Sostituire vetro della lampada

Procedere nel modo seguente:

1. Sbloccare le viti e poi togliere la parte superiore.
2. Rimuovere il vetro della lampada e l'O-ring.
3. Sostituire il vetro della lampada.
4. Assemblare la lampada seguendo l'ordine inverso.

Immagazzinaggio/Invernaggio

L'apparecchio deve essere disinstallato e conservato in un luogo asciutto se la temperatura ammissibile dell'acqua e la temperatura ambiente non sono entro valori ammissibili (→ Dati tecnici).

Eliminazione di anomalie

Anomalia	Causa	Intervento
Lampada non accesa	Lampada non collegata / Tensione di alimentazione non disponibile	Controllare cavi e collegamenti
	Driver difettoso	Sostituire il driver
	Lampada difettosa	Sostituire la lampada
L'intensità luminosa della lampada diminuisce	Vetro della lampada sporco	Pulire il vetro della lampada
	In presenza di un forte sviluppo di calore, l'intensità luminosa viene ri-dotta automaticamente grazie al sistema di protezione contro le so-vratemperature	Lasciar raffreddare la lampada Te-nere la lampada lontano da sor-genti termiche supplementari
Acqua nel corpo della lampada	Guarnizione difettosa	Controllare la guarnizione

Dati tecnici

LunAqua Power LED XL			3000	4000
Numero articolo	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Angolo di irradiazione	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Flusso luminoso		lm	1250	1350
Temperatura del colore LED bianchi		K	3000 ±200	4000 ±200
Tensione di allacciamento		V DC	24	24
Assorbimento di corrente		mA	625	625
Potenza assorbita		W	15	15
Classe di protezione			IP 68	IP 68
Protezione da sovratemperatura			Sì	Sì
Classe di efficienza energetica			F	F
Numero di LED bianchi			8	8
Durata max.		h	50000	50000
Profondità d'immersione max.		m	4	4
Temperatura ammissibile dell'acqua (durante il funzionamento nell'acqua, prodotto in condizione attiva)		°C	+4... +35	+4... +35
Temperatura ambiente ammissibile (durante il funzionamento fuori dall'acqua, prodotto in condizione attiva)		°C	-10 ... +40	-10 ... +40
Temperatura di stoccaggio (prodotto in condizione inattiva = disecittato)		°C	-20 ... +70	-20 ... +70
Dimensioni (L × L × A)		mm	145 × 160 × 182	145 × 160 × 182
Lunghezza del cavo		m	5	5
Peso		kg	1,6	1,6

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

▶ Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
▶ Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.
