GEBRUIKSAANWIJZING LunAqua Power LED XL OASE

NL Gebruiksaanwijzing

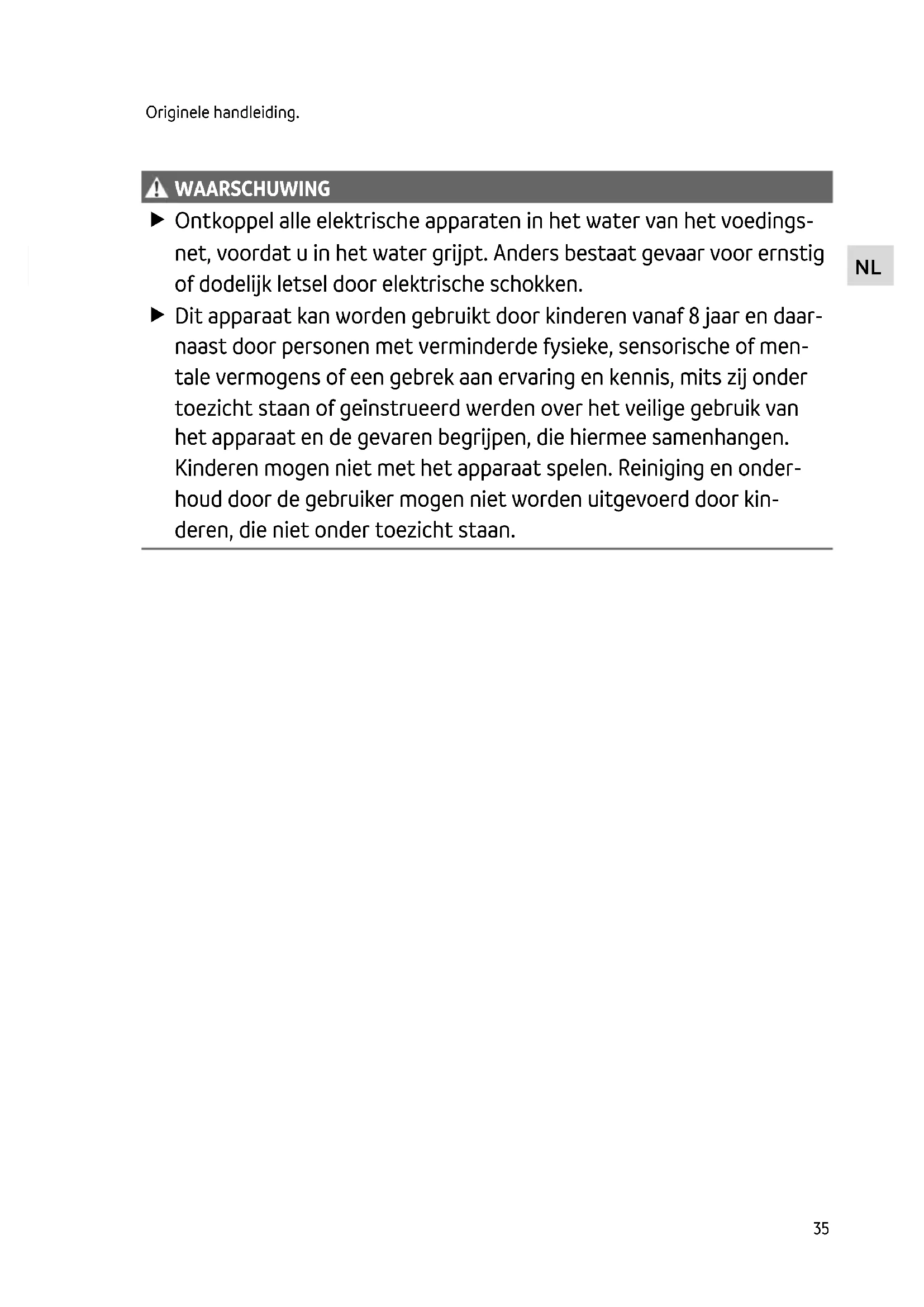

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepa-lingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik het apparaat uitsluitend met de toegestane module.
• Niet in de lichtbron kijken.
• Breng nooit technische veranderingen aan het apparaat aan.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor gebruik in fonteininstallaties en vijvers.
• Voor gebruik boven en onder water.
• Met in achtneming van deze technische gegevens. (→ Technische gegevens)
• Aansluiting aan een geschikte OASE-module.

Productbeschrijving

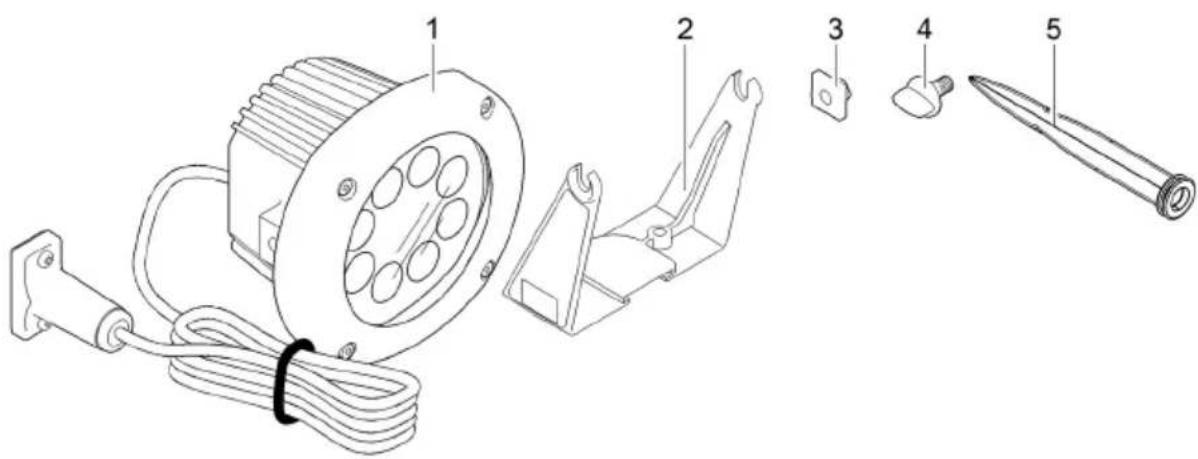

Overzicht

LunAqua Power LED XL is een stevige lamp met ledlicht, die gemakkelijk en veilig gebruik boven en onder water (tot 4 m) mogelijk maakt.

Toebehoren

LunAqua Power LED Kabel 10 m (42636) als verlengkabel tussen module en lamp.

Symbolen op het apparaat

IP68 4.0 m		Het apparaat is stofdicht en beschermd tegen langdurig onderdompelen tot 4 m diep water.
		Het apparaat voldoet aan beschermingsklasse III. Gebruik het apparaat alleen met een extra veiligheidslaagspanning.
		Gebruik alleen toegestaan met veiligheidstransformator.
		Gebruik het apparaat op een veiligheidsafstand van ten minste 0,5 m van brandbare materialen.
		Vervang het glazen schijfje als deze beschadigd is.
		De lichtbron (LED) in de LED-spot kan niet vervangen worden.
		Voer het apparaat niet af met het normale huisvuil.
		Lees de gebruikershandleiding.

Plaatsen en aansluiten

WAARSCHUWING

Ernstig letsel of dodelijk letsel door elektrische schok mogelijk.

• Ontkoppel alle elektrische apparaten in het water van de stroomvoorziening, voordat u in het water grijpt.
• Ontkoppel eerst de stroom van het apparaat voordat u met de werkzaamheden aan het apparaat begint.

OPMERKING

Het apparaat is gevoelig. Harde schokken en trillingen kunnen mechanische of elektronische onderdelen beschadigen.

▶ Vermijd harde schokken en trillingen van het apparaat.

Het apparaat kan in het water of op het droge worden geplaatst.

• Dek het apparaat nooit af, anders ontstaat er brandgevaar.
• Als u het apparaat buiten het water plaatst, moet u een veiligheidsafstand ten opzichte van brandbaar materiaal in acht nemen van minstens 50 cm.
• Plaats het apparaat in de vijver horizontaal op een vaste ondergrond, vrij van modder.
• Als u het apparaat buiten het water plaatst, kunt u de grondpen gebruiken.

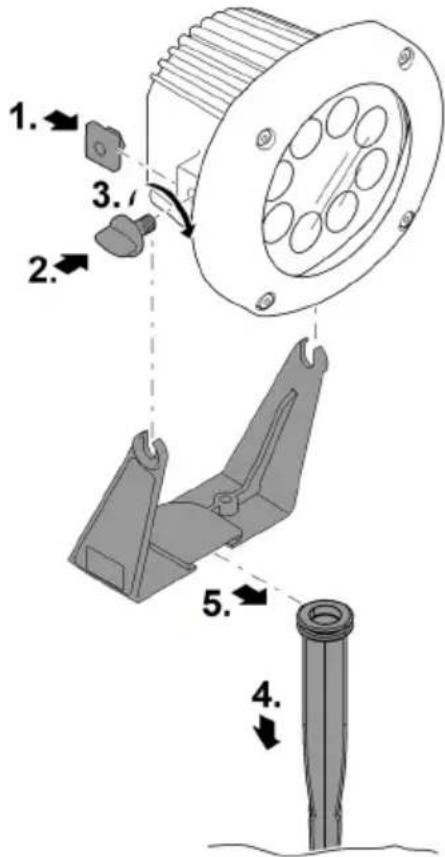

Opstellen met grondpen

Zo gaat u te werk:

1. Plaats van beide kanten een vierkantmoer in de lamp.
2. Schroef de klemschroeven met een paar keer draaien vast in de vierkantmoeren en zet dan de lamp in de houder.

— Stel indien nodig de hoek van de lamp in. (→ Hoek van de lamp instellen)

1. Draai de klemschroeven vast.
2. Steek de grondpen in de grond.
3. Plaats het apparaat op de grondpen.

LAA0052

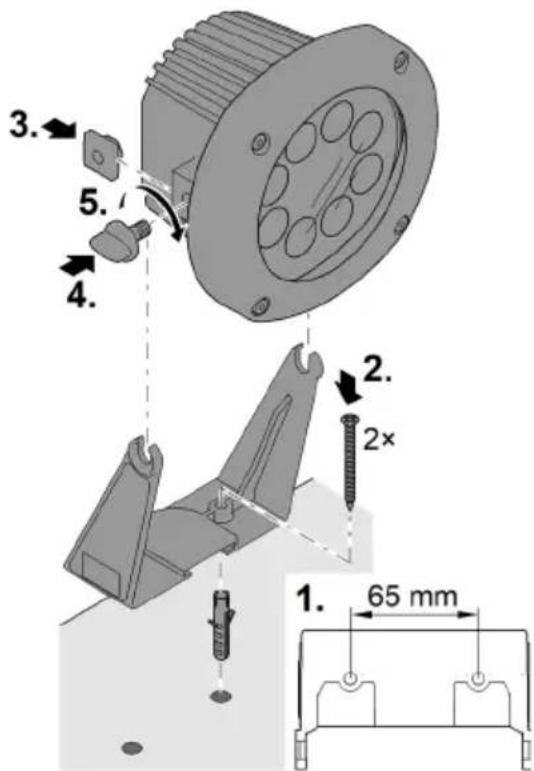

De meegeleverde module dient ter bevestiging van de lamp, naar keuze aan een stevige muur of op de grond (vaste ondergrond).

- Bevestiging aan het plafond is niet toegestaan.

Zo gaat u te werk:

1. Boor twee gaten met de aangegeven afstand.

2. Bevestig de houder.

- Gebruik alleen geschikt bevestigingsmateriaal.

1. Plaats aan beide kanten een vierkantmoer in de lamp.

2. Schroef de klemschroeven aan beide kanten met een paar keer draaien vast in de vierkantmoeren en zet dan de lamp in de houder.

— Stel indien nodig de hoek van de lamp in. (→ Hoek van de lamp instellen)

1. Draai de klemschroeven vast.

LAA0053

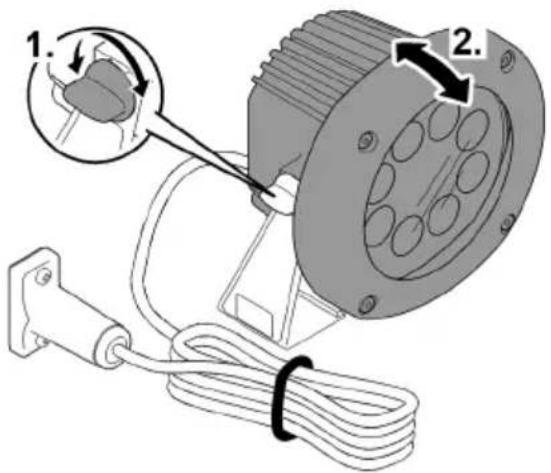

Hoek van de lamp instellen

Zo gaat u te werk:

1. Verwijder aan beide kanten de klemschroeven van de lamp.
2. Zet de lamp in de gewenste hoek.
3. Draai de bevestigingsschroeven weer aan.

Aansluitingen uitvoeren

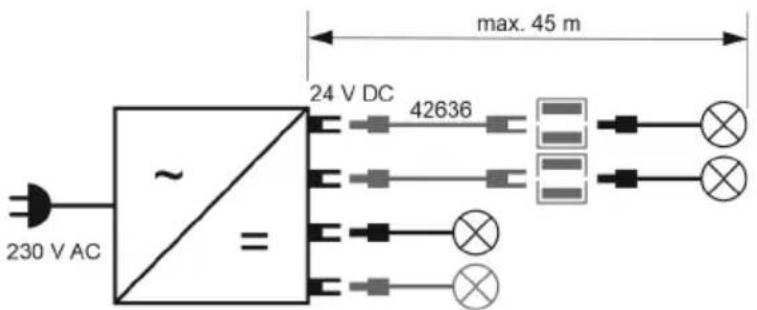

• Elke lamp kan direct of via één of meerdere verlengkabels LunAqua Power LED kabel 10 m (42636) op de module worden aangesloten. De maximale kabellengte tussen een lamp en de module mag niet meer zijn dan 45 m.
• De max. aansluitleiding van de module mag niet worden overschreden. (→ Gebruiksaanwijzing module)
• Deze afbeelding toont een voorbeeld van de aansluiting van lampen aan een module. Afhankelijk van de lamp en module zijn ook andere aansluitvarianten mogelijk.

LAA0048

Zo gaat u te werk:

1. Verwijder de beschermkap op de module.
2. Stekker insteken en met de beide schroeven vastzetten (max. 2.0 Nm (max. 18 lb-in)).
3. De rubberafdichting moet schoon zijn en goed sluitend zitten.
   — Een beschadigde rubberafdichting vervangen.

PLX0004

Ingebruikname

De lamp wordt geregeld via de module. (→ Gebruiksaanwijzing van de gebruikte OASE-module)

Reiniging en onderhoud

WAARSCHUWING

Ernstig letsel of dodelijk letsel door elektrische schok mogelijk.

• Ontkoppel alle elektrische apparaten in het water van de stroomvoorziening, voordat u in het water grijpt.
• Ontkoppel eerst de stroom van het apparaat voordat u met de werkzaamheden aan het apparaat begint.

Reinig het apparaat indien nodig met kraanwater en een zachte borstel.

- Let op dat er geen vocht in het apparaat komt.

Reparatie

De lichtbron (LED) in de LED-spot kan niet vervangen worden.

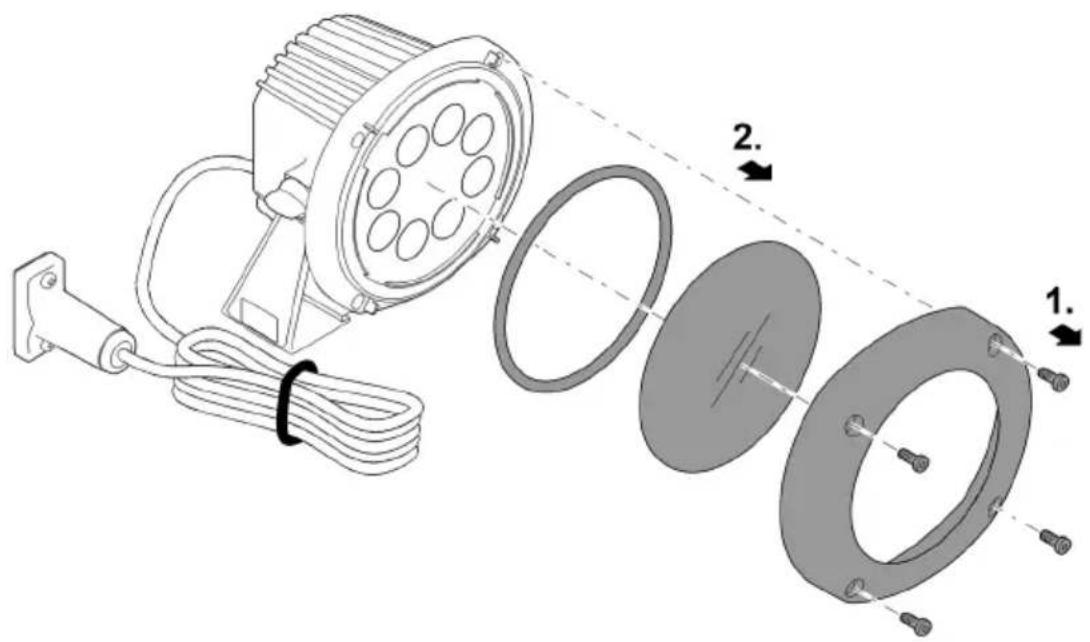

Lampglas vervangen

Zo gaat u te werk:

1. Draai de schroeven los en verwijder de bovenkant.
2. Verwijder het lampglas en de O-ring.
3. Vervang het lampglas.
4. Monteer de lamp in omgekeerde volgorde.

Het apparaat moet worden gedemonteerd en droog worden opgeslagen wanneer de toegestane watertemperatuur niet kan worden gewaarborgd. (→ Technische gegevens)

Storing verhelpen

Storing	Oorzaak	Oplossing
Lamp brandt niet	Lamp niet aangesloten/voedings-spanning ontbreekt	Controleer alle kabels en aansluit-tingen
	Module defect	Module vervangen
	Lamp defect	Lamp vervangen
De lichtsterkte van de lamp wordt minder	Lampglas is verontreinigd	Reinig het lampglas.
	Bij veel warmteontwikkeling wordt de lichtsterkte automatisch minder door de beveiliging tegen overver-hitting.	Laat de pomp afkoelen. Houd uit de buurt van andere warmtebronnen
Water in de lampbehuizing	Afdichting defect	Controleer de netaansluiting

Technische gegevens

LunAqua Power LED XL			3000	4000
Artikelnummer	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Uitstralingshoek	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Uitstralingshoek		lm	1250	1350
Lichtstroom		K	3000 ±200	4000 ±200
Kleurtemperatuur witte LED's		V DC	24	24
Aansluitspanning		mA	625	625
Stroomverbruik		W	15	15
Opgenomen vermogen			IP 68	IP 68
Beschermingsklasse			Ja	Ja
Bescherming tegen oververhitting			F	F
Energie-efficiëntieklasse			8	8
Aantal witte LED's		h	50000	50000
Maximale levensduur:		m	4	4
Maximale duikdiepte		°C	+4 ... +35	+4 ... +35
Toelaatbare watertemperatuur(bij gebruik in water, product in actieve toestand)		°C	-10 ... +40	-10 ... +40
Toelaatbare omgevingstemperatuur(bij gebruik buiten water, product in actieve toe-stand)		°C	-20 ... +70	-20 ... +70
Opslagtemperatuur(product in niet-actieve toestand = stroomloos)		mm	145 × 160 × 182	145 × 160 × 182
Afmetingen (l × b × h)		m	5	5
Kabellengte		kg	1,6	1,6

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.
