BRUGSANVISNING LunAqua Power LED XL OASE

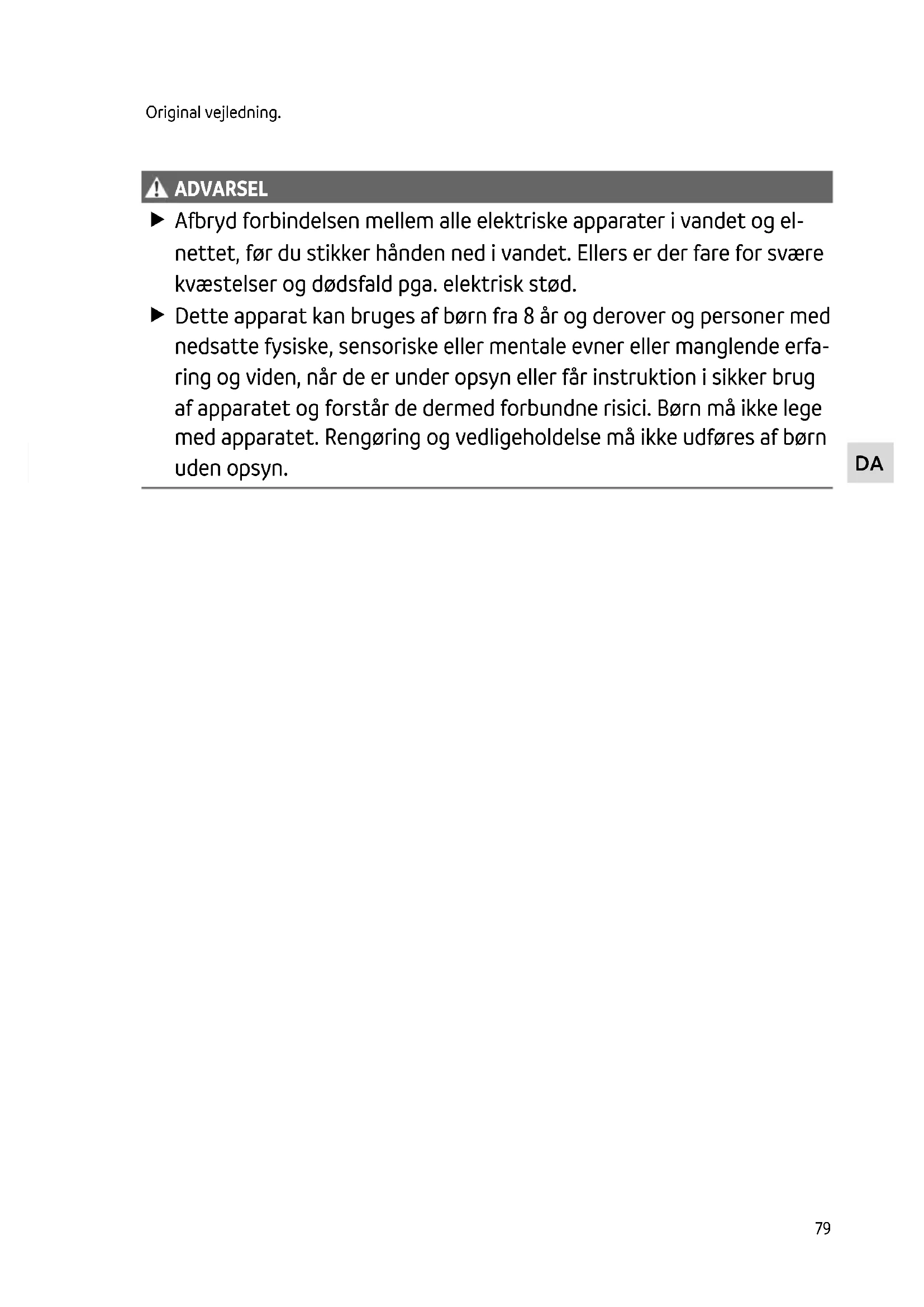

Afbryd forbindelsen mellem alle elektriske apparater i vandet og el-nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger

El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.
• Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.
• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.
• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.
• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).
• Beskyt åbne stikdåser og stikforbindelser mod fugt.

Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.
• Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningsledningen kan ikke udskiftes.
• Bær eller træk ikke apparatet i den elektriske ledning.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.
• Anvend kun enheden med den tilladte strømdistribution.
• Se ikke direkte ind i lyskilden.
• Foretag aldrig tekniske ændringer på apparatet.
• Brug kun originale reservedele og originalt tilbehør.
• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

LunAqua Power LED XL er en robust lygte med LED-lyskilde, der tillader nem og sikker drift over og under vand (op til 4).

Tilbehør

LunAqua Power LED 10 m (42636) kabel som forlængerledning mellem strømdistribution og lygte.

Symboler på apparatet

IP68 4.0 m		Apparatet er støvtæt og beskyttet mod permanent neddykning til 4 m vanddybde.
		Apparatet svarer til beskyttelsesklasse III. Apparatet må kun anvendes med sikkerhedslavspænding.
		Drift kun med sikkerhedstransformator.
		Brug kun apparatet i en sikkerhedsafstand på mindst 0,5 m til vandet.
		Beskadigede ruder skal udskiftes.
		Lyskilden (LED) i LED-lygten kan ikke udskiftes.
		Apparatet må ikke bortskaffes som normalt husholdningsaffald.
		Læs brugsanvisningen.

Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød.

• Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hånden ned i vandet.
  ▶ Afbryd forbindelsen til apparatet, inden du begynder at arbejde med apparatet.

BEMÆRK

Enheden er sart. Hårde slag og rystelser kan beskadige mekaniske eller elektroniske dele.

▶ Undgå, at enheden udsættes for hårde slag og rystelser.

Apparatet kan opstilles i eller uden for vandet.

• Apparatet må aldrig tildækkes, ellers er der brandfare.
• Ved opstilling uden for vandet skal der overholdes en sikkerhedsafstand på mindst 50 cm fra brændbart materiale.
• Stil apparatet i dammen på et vandret, fast og slamfrit underlag.
• Ved opstilling uden for vandet kan jordspyddet anvendes.

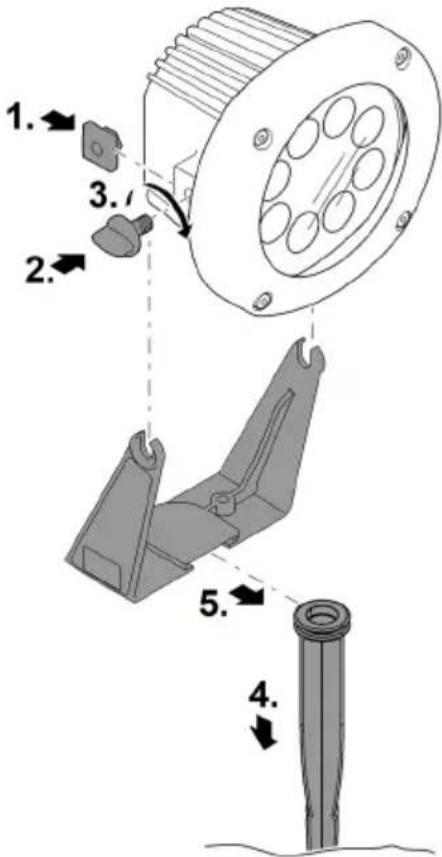

Opstilling med jordspyd

Sådan gør du:

1. En firkantmøtrik indsættes på begge sider af lygten.

2. Skru klemskruer ind i firkantmøtrikkerne med et par drejninger, derefter sættes lygten i holderen.
   — Indstil hældningen af lygten efter behov. (→ Indstilling af lampens hældning).

3. Spænd klemskruer fast.

4. Stik jordspyddet i jorden.

5. Sæt enheden på jordspyddet.

DA

LAA0052

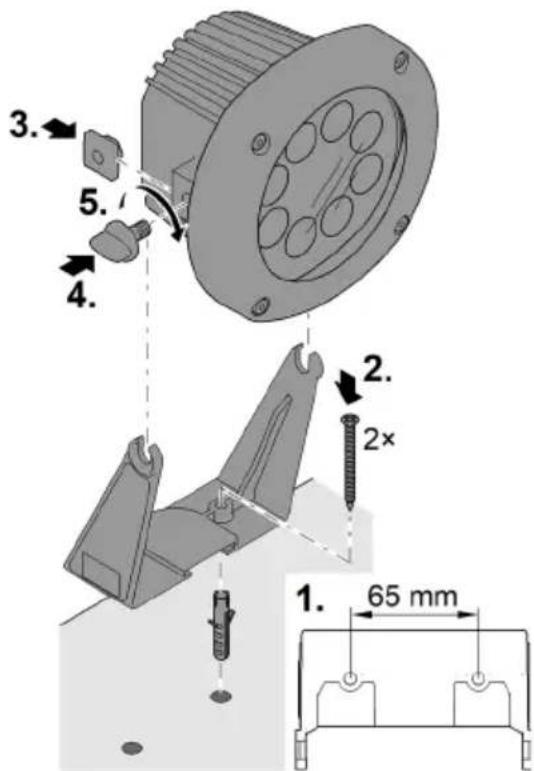

Fastgørelse på væg- eller jord

Den medfølgende holder er beregnet til fastgørelse af lygten på en bæredygtig væg eller på gulvet (fast underlag) efter eget valg.

- Fastgørelse til loftet er ikke tilladt.

Sådan gør du:

1. Bor to huller med den angivne afstand.

2. Fastgør holder.

— Anvend egnet fastgørelsesmateriale.

1. En firkantmøtrik indsættes på begge sider af lygten.

2. Skru klemskruer ind i firkantmøtrikkerne på begge sider med et par drejninger, derefter sættes lygten i holderen.

- Indstil hældningen af lygten efter behov. (→ Indstilling af lampens hældning).

1. Spænd klemskruer fast.

LAA0053

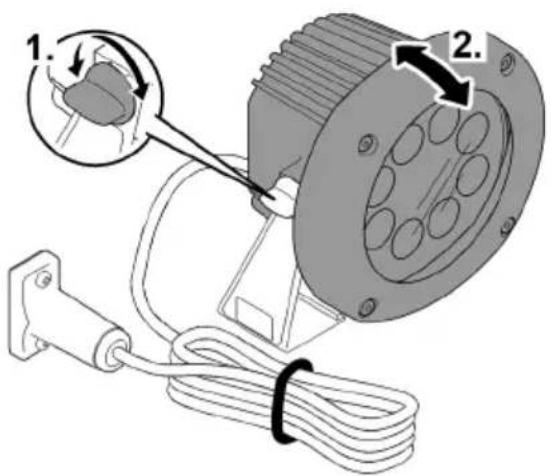

Indstilling af lampens hældning

Sådan gør du:

1. Løsn klemskruerne på begge siden af lygten.
2. Indstil lampen efter ønske.
3. Spænd klemskruerne igen.

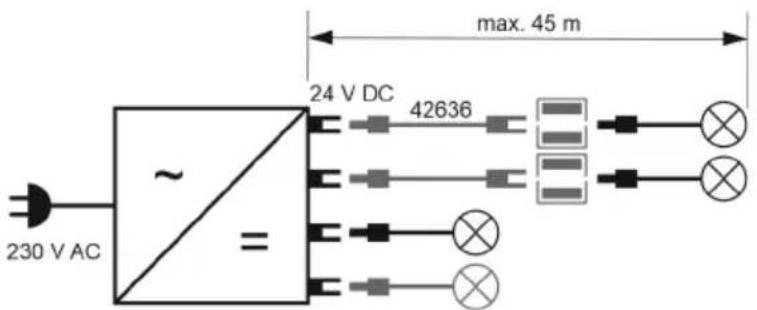

• Hver lygte kan enten tilsluttes direkte eller ved hjælp af en eller flere forlængerledninger LunAqua Power LED 10 m kabel (42636) til strømdistributionen. Den maksimale ledningslængde mellem en lygte og strømdistributionen bør ikke overskride 45 m.
• Strømdistributionens maks. tilslutningseffekt må ikke overskrides. (→ Brugsanvisning strømdistribution)
• Figuren viser eksempel på tilslutningen af lygterne til en strømdistribution. Afhængig af lampe og strømdistribution er andre tilslutningsvarianter mulige.

LAA0048

Sådan gør du:

1. Fjern beskyttelseskappen på strømdistributionen.
2. Sæt stikforbindelsen på, og fastgør den med de to skruer (maks. 2,0 Nm (maks. 18 lb-in)).

- Gummitætningen skal være ren og sidde helt præcist.

- Udskift en beskadiget gummitætning.

PLX0004

Ibrugtagning

Lygterne styres via strømdistributionen. (→ Brugsanvisning til den anvendte OASE strømdistribution)

Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød.

• Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hånden ned i vandet.
  ▶ Afbryd forbindelsen til apparatet, inden du begynder at arbejde med apparatet.

Rengør ved behov apparatet med rent vand og en blød børste.

- Pas på, at der ikke kommer fugt ind i apparatet.

Reparation

Lyskilden (LED) i LED-lygten kan ikke udskiftes.

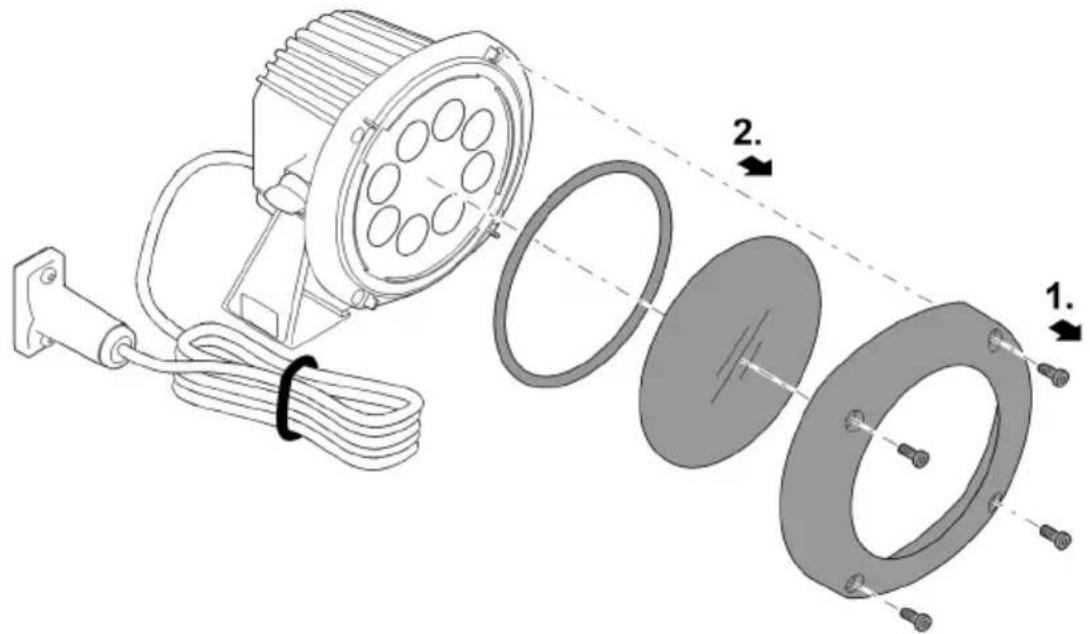

Udskiftning af lygteglas

Sådan gør du:

1. Løsn skruer og fjern overdelen.
2. Lygteglas og O-ringen fjernes.
3. Lygteglas udskiftes.
4. Saml lygten i omvendt rækkefølge.

Enheden skal afinstalleres og opbevares tørt, hvis ikke den tilladte vandtemperatur eller omgivelsestemperatur er angivet. (→ Tekniske data)

Fejlafhjælpning

Fejl	Årsag	Udbedring
Lampe lyser ikke	Lampe ikke tilsluttet / forsynings-spænding mangler	Kontrollér alle ledninger og tilslut-ninger
	Strømdistribution defekt	Udskift strømdistribution
	Lampe defekt	Udskift lampen
Lygtens lysstyrke reduceres	Lygteglasset er snavset	Rengør lygteglasset
	Ved stærk varmeudvikling reduce-res lysstyrken automatisk af over-temperaturbeskyttelsen.	Lad lygten køle af. Hold enheden væk fra andre varmekilder.
Vand i lygtehuset	Pakning defekt	Kontrollér pakning

Tekniske data

LunAqua Power LED XL			3000	4000
Varenummer	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Udstrålingsvinkel	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Lys udgangseffekt		lm	1250	1350
Farvetemperatur hvide LED'er		K	3000 ±200	4000 ±200
Tilslutningsspænding		V DC	24	24
Strømforbrug		mA	625	625
Effektforbrug		W	15	15
Beskyttelsesklasse			IP 68	IP 68
Overtemperaturbeskyttelse			Ja	Ja
Energiklasse			F	F
Antal hvide LED'er			8	8
Maksimal levetid		h	50000	50000
Maksimal dybde		m	4	4
Tilladt vandtemperatur(ved drift i vandområdet skal produktet være i aktiv tilstand)		°C	+4... +35	+4... +35
Tilladt omgivelsestemperatur(ved drift uden for vandområdet skal produktet være i aktiv tilstand)		°C	-10 ... +40	-10 ... +40
Opbevaringstemperatur(Produktet i inaktiv tilstand = strømløs)		°C	-20 ... +70	-20 ... +70
Dimensioner (L × B × H)		mm	145 × 160 × 182	145 × 160 × 182
Kabellængde		m	5	5
Vægt		kg	1,6	1,6

Bortskaffelse

BEMÆRK

Dette apparat må ikke bortskaffes som husholdningsaffald.

▶ Bortskaf apparatet på genbrugssteder, der er beregnet til det.
▶ Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet.
▶ Gør apparatet ubrugeligt ved at skære kablet af.
