用户手册 LunAqua Power LED XL OASE

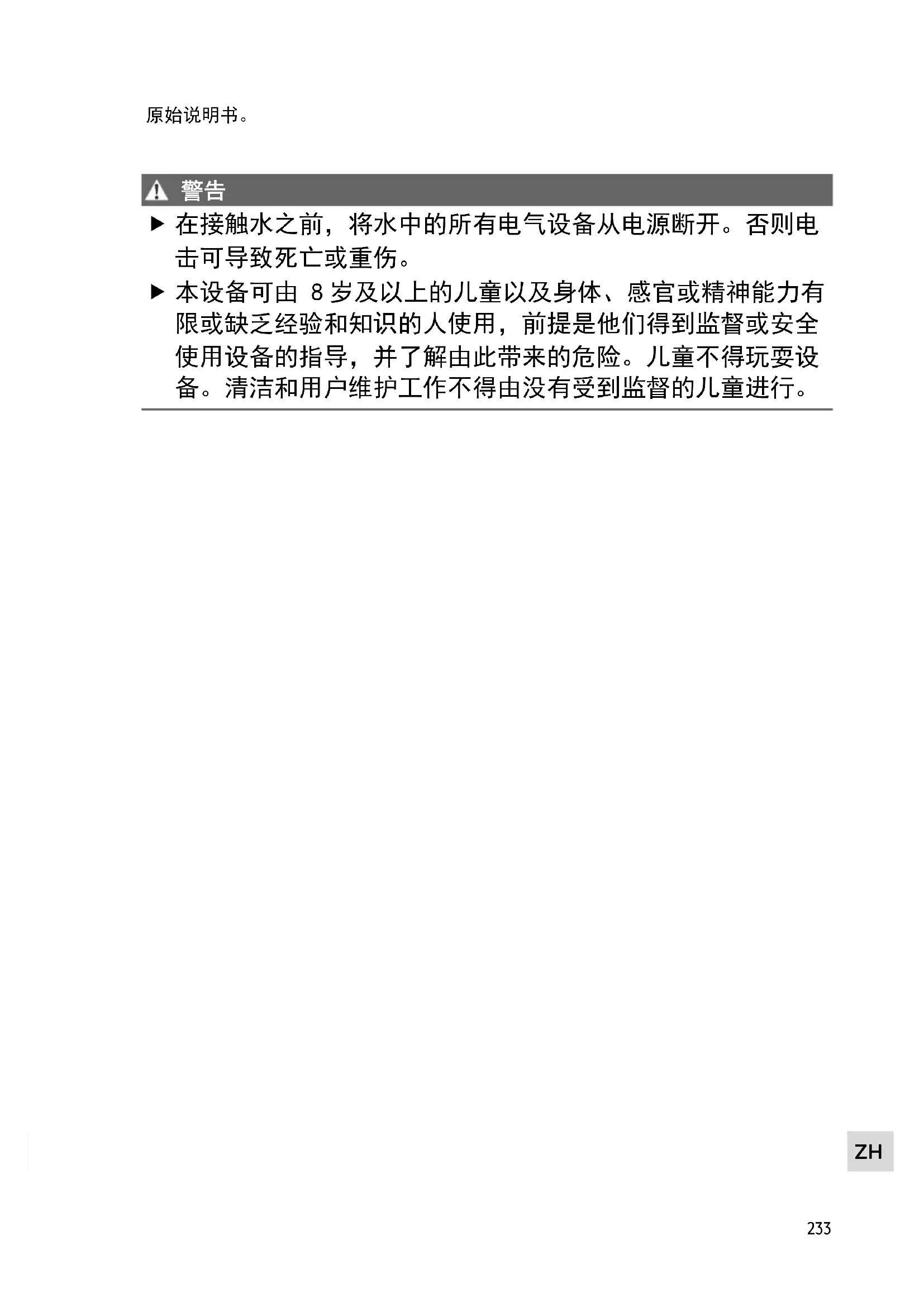

▶ 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
▶ 本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
安全提示
电气连接
- 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。
- 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。
- 如有疑问或问题，请您咨询专业电工。
- 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
- 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。
- 防止未连接的插头和插座受潮。
安全操作
- 当电线或外壳损坏时，请勿使用设备。
- 电源软线不能更换，如果软线损坏，此器具应废弃。
- 请勿通过电缆搬运或拉扯设备。
- 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
- 只能在设备上进行本说明书中有述的工作。
- 仅用允许的驱动器来操作设备。
- 请勿直视光源。
- 切勿在设备上进行任何技术更改。
- 只能使用原装备件和配件。
- 如有问题，请咨询授权客服或 OASE。
按照规定的使用
请仅将本说明书中所述的产品用于如下用途：
请仅将本说明书中所述的产品用于如下用途：
- 用于喷泉设备和池塘内。
- 用于水上和水下。
- 遵守技术数据。（→ 技术数据）
- 连接到适合的 OASE 驱动器上。
产品介绍
概况

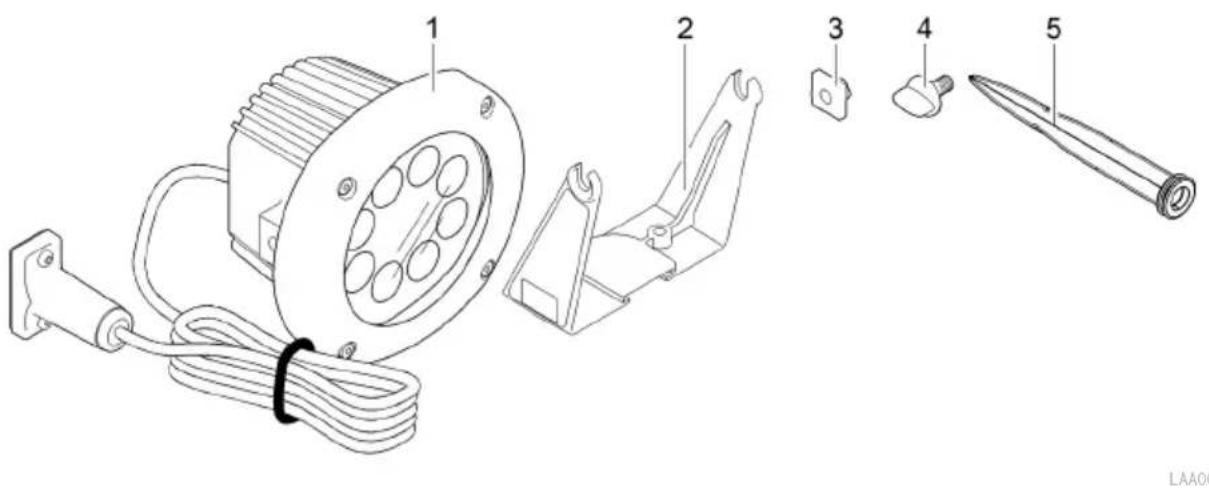

| 1 | 1 × 探照灯 |
| 2 | 1 × 支架 |
| 3 | 2 × 方形螺母 |
| 4 | 2 × 止动螺钉 |
| 5 | 1 × 地钉 |
产品特点
LunAqua Power LED XL 是一款带有 LED 照明装置的探照灯，坚固耐用，允许在水面上方和水下（最深 4 米）进行简单安全地操作。
配件
10 m LunAqua Power LED 电缆（42636）作为驱动器和探照灯之间的延长电缆。
设备上的符号
| IP68 4.0 m | 本设备防尘,最大防水深度为 4 m。 |
 | 本设备属 III 类电气保护类型。本设备只允许在安全特低电压下运行。 |
 | 仅使用安全变压器运行。 |
 | 只有与易燃物保持 0.5 m 以上的安全距离时,才允许运行本设备。 |
 | 更换损坏的玻璃板。 |
 | LED 头灯的光源(LED)不能更换。 |
 | 请勿按普通生活垃圾废弃处理本设备。 |
 | 请阅读使用说明。 |
安装和连接
警告
电击可导致重伤或死亡。
▶ 接触水之前，断开水中所有电气设备的电源。
▶ 断开设备电源之后才能开始在设备上工作。
提示
该设备非常敏感。猛烈撞击和振动可导致机械部件或电子部件损坏。
▶ 避免设备受到猛烈碰撞和振动。
可在水中或水位以上架装设备。
- 不要覆盖设备，否则存在火灾危险。
- 非水中安装时，需与可燃材料保持至少 50 ~cm 的安全距离。
- 将设备水平安放到稳固、无污泥的池塘底。
- 非水中安装时可使用地钉。
使用插地针安装
步骤区：

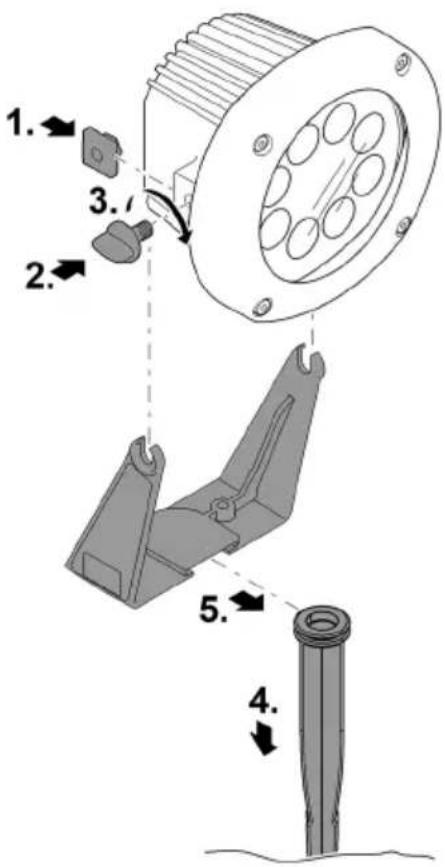

- 将方形螺母装入探照灯内的两侧上。
- 将止动螺钉旋转几圈，拧入方形螺母中，然后将探照灯放入支架中。
- 必要时，调整探照灯的倾斜度。（→调整探照灯的倾斜度）
- 拧紧止动螺钉。
- 将地钉插入地面。
- 将设备插到地钉上。
LAA0052
墙体或地面固定
随附的支架用于固定探照灯。可选择性地安装到可承载的墙壁上或地面上（硬质地面）。
- 不允许安装在天花板上。
步骤区：

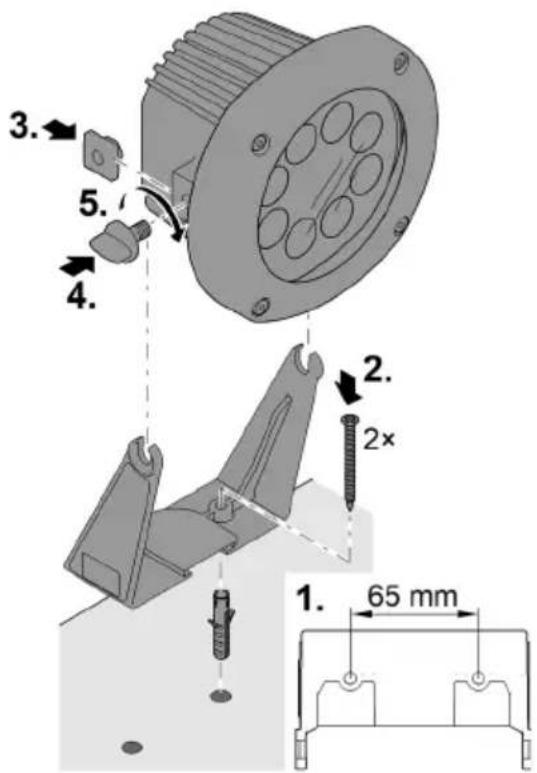

- 按照指定的距离钻两个孔。
- 安装支架。
- 使用适合的安装材料。
- 将方形螺母装入探照灯内的两侧上。
- 将两侧上的止动螺钉旋转几圈，拧入方形螺母中，然后将探照灯放到支架上。
- 必要时，调整探照灯的倾斜度。（→调整探照灯的倾斜度）
- 拧紧止动螺钉。
LAA0053
调整探照灯的倾斜度
步骤区：

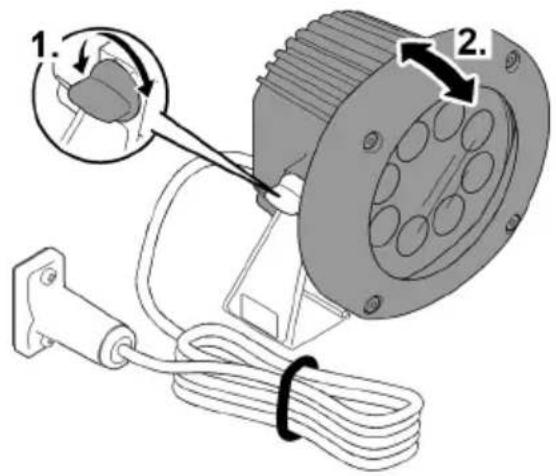

- 将探照灯两侧上的止动螺钉松开。
- 根据需求调整探照灯倾斜度。
- 重新拧紧止动螺钉。

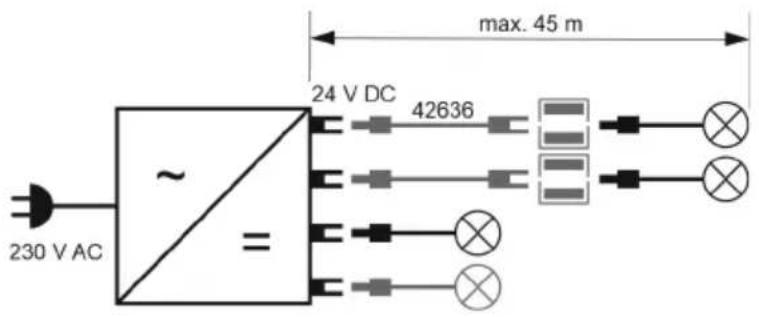

- 每个探照灯可直接或借助一条或多条延长电缆 10 m LunAqua Power LED 电缆（42636）连接到驱动器上。探照灯和驱动器之间的最大电缆长度不允许超过 45 m。
- 不允许超过驱动器的最大连接功率。（→ 驱动器使用说明书）
- 图中示例为，将探照灯连接到驱动器。根据探照灯和驱动器，连接方式可能会有所不同。
LAA0048
步骤区：
- 去掉驱动装置上的保护罩。
- 将连接器插上并用两个螺栓固定（最大 2.0 Nm （最大 18 lb-in））。
- 橡胶密封垫必须干净且放置正确。
- 更换已经受损的橡胶密封垫。
PLX0004
调试
探照灯由驱动器进行控制。（→ 应用 OASE 驱动器的使用说明书）
清洁和保养
警告
电击可导致重伤或死亡。
▶ 接触水之前，断开水中所有电气设备的电源。
▶ 断开设备电源之后才能开始在设备上工作。
需要时用清水和软毛刷清洁设备。
- 请注意防止水分进入设备。

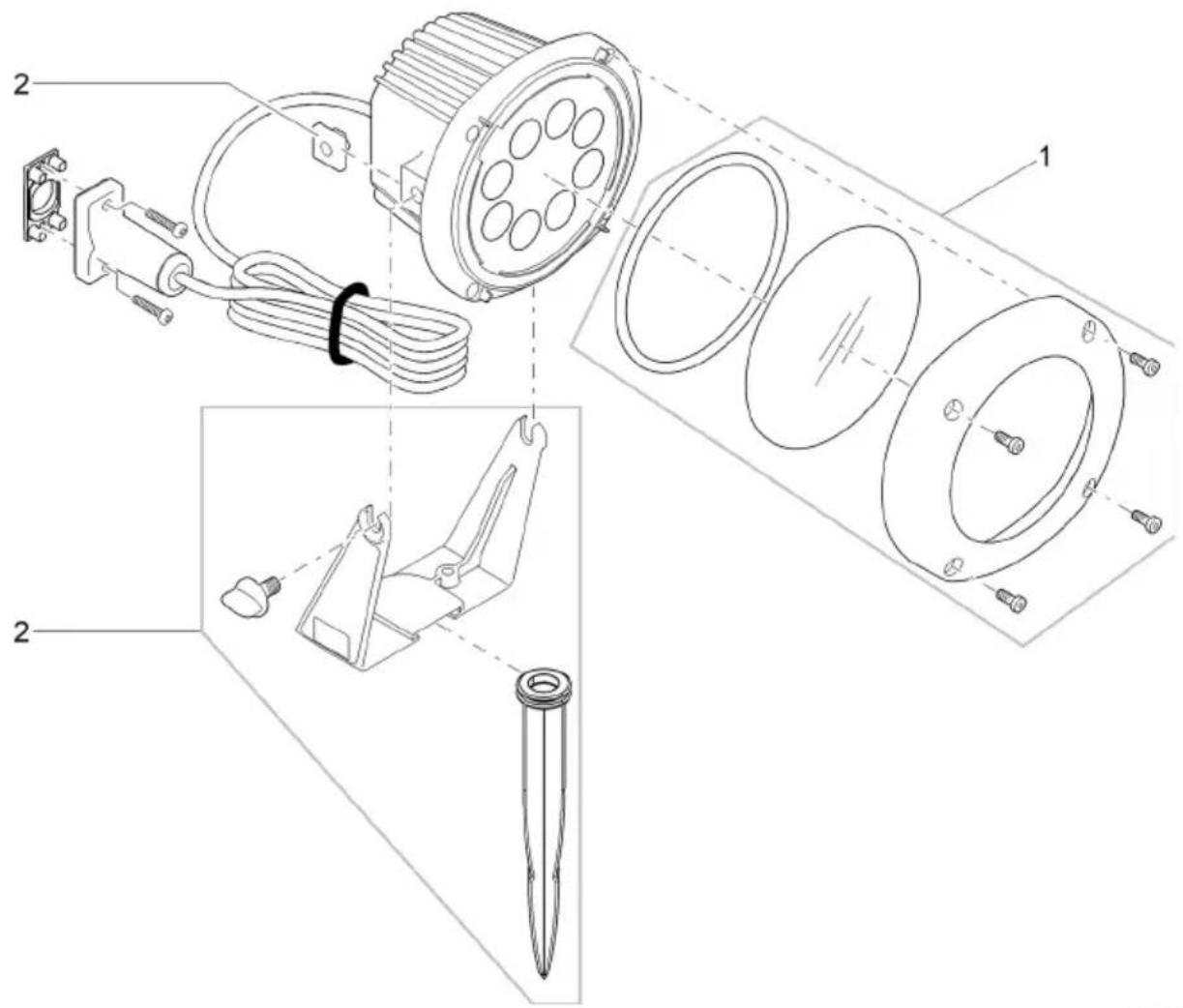

修理

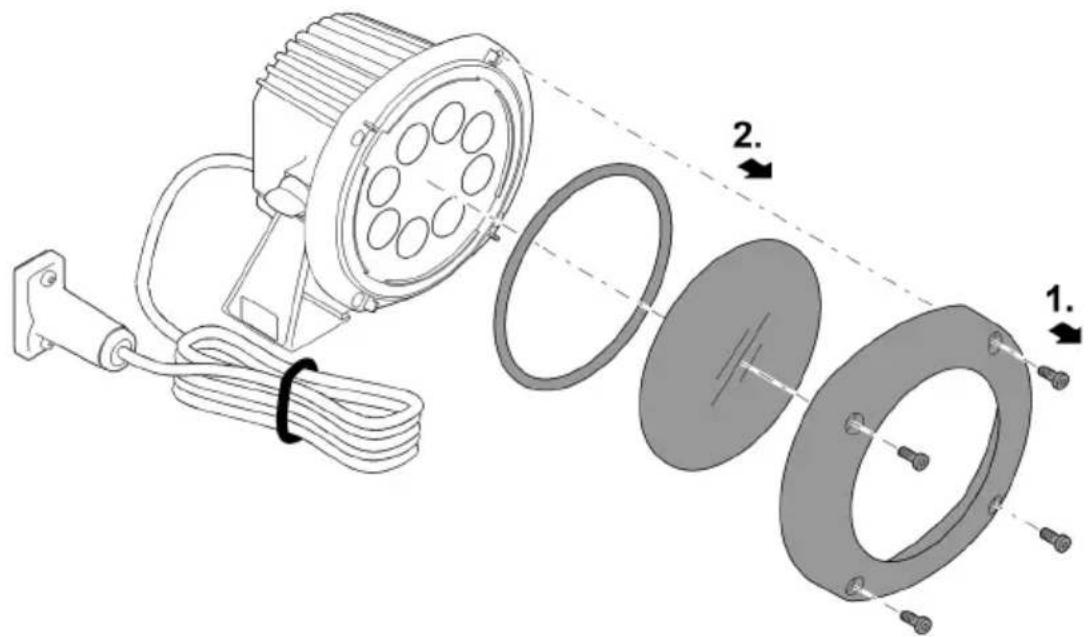

- 松开螺丝并取下顶部部件。
- 取下灯具玻璃和 0 型圈。
- 更换灯具玻璃。
- 以相反顺序组装探照灯。
如果水温或环境温度超出了允许的范围，设备必须拆卸下来且存放在干燥位置。（→技术数据）
故障排除
| 故障 | 原因 | 对策 |
| 探照灯不亮 | 探照灯未连接 / 电源断开 | 检查所有线缆及连接 |
| 驱动器损坏 | 更换驱动器 | |
| 探照灯损坏 | 替换探照灯 | |
| 探照灯的照明强度降低 | 灯具玻璃脏污 | 清洁灯具玻璃 |
| 在发热严重的情况下,过热保护自动降低照明强度。 | 使探照灯冷却。远离周边的热源 | |
| 水进入到探照灯的壳体内 | 密封件损坏 | 检查密封件 |
技术数据
| LunAqua Power LED XL | 3000 | 4000 | ||
| 产品编号 | Narrow Spot | 51968 | 51970 | |
| Spot | 57763 | 51971 | ||
| Flood | 57762 | 51969 | ||
| Wide Flood | 57764 | 51978 | ||
| 辐射角 | Narrow Spot | ° | 10 | 10 |
| Spot | ° | 15 | 15 | |
| Flood | ° | 30 | 30 | |
| Wide Flood | ° | 45 | 45 | |
| 光通量 | lm | 1250 | 1350 | |
| 白色LED灯颜色温度 | K | 3000 ±200 | 4000 ±200 | |
| 连接电压 | VDC | 24 | 24 | |
| 电流消耗 | mA | 625 | 625 | |
| 功率消耗 | W | 15 | 15 | |
| 防护等级 | IP 68 | IP 68 | ||
| 过热防护 | 是 | 是 | ||
| 能效等级 | F | F | ||
| 白色LED灯数量 | 8 | 8 | ||
| 最大使用寿命 | h | 50000 | 50000 | |
| 最大浸入深度 | m | 4 | 4 | |
| 允许水温(在水下运行时,设备处于激活状态)。 | °C | +4···+35 | +4···+35 | |
| 允许的环境温度(在水上运行时,设备处于激活状态)。 | °C | -10···+40 | -10···+40 | |
| 存储温度(设备处于未激活状态=无电流) | °C | -20···+70 | -20···+70 | |
| 尺寸(长×宽×高) | mm | 145×160×182 | 145×160×182 | |
| 电缆长度 | m | 5 | 5 | |
| 重量 | kg | 1.6 | 1.6 | |
丢弃处理
提示
本设备不得按生活垃圾进行废弃处理。
▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。
