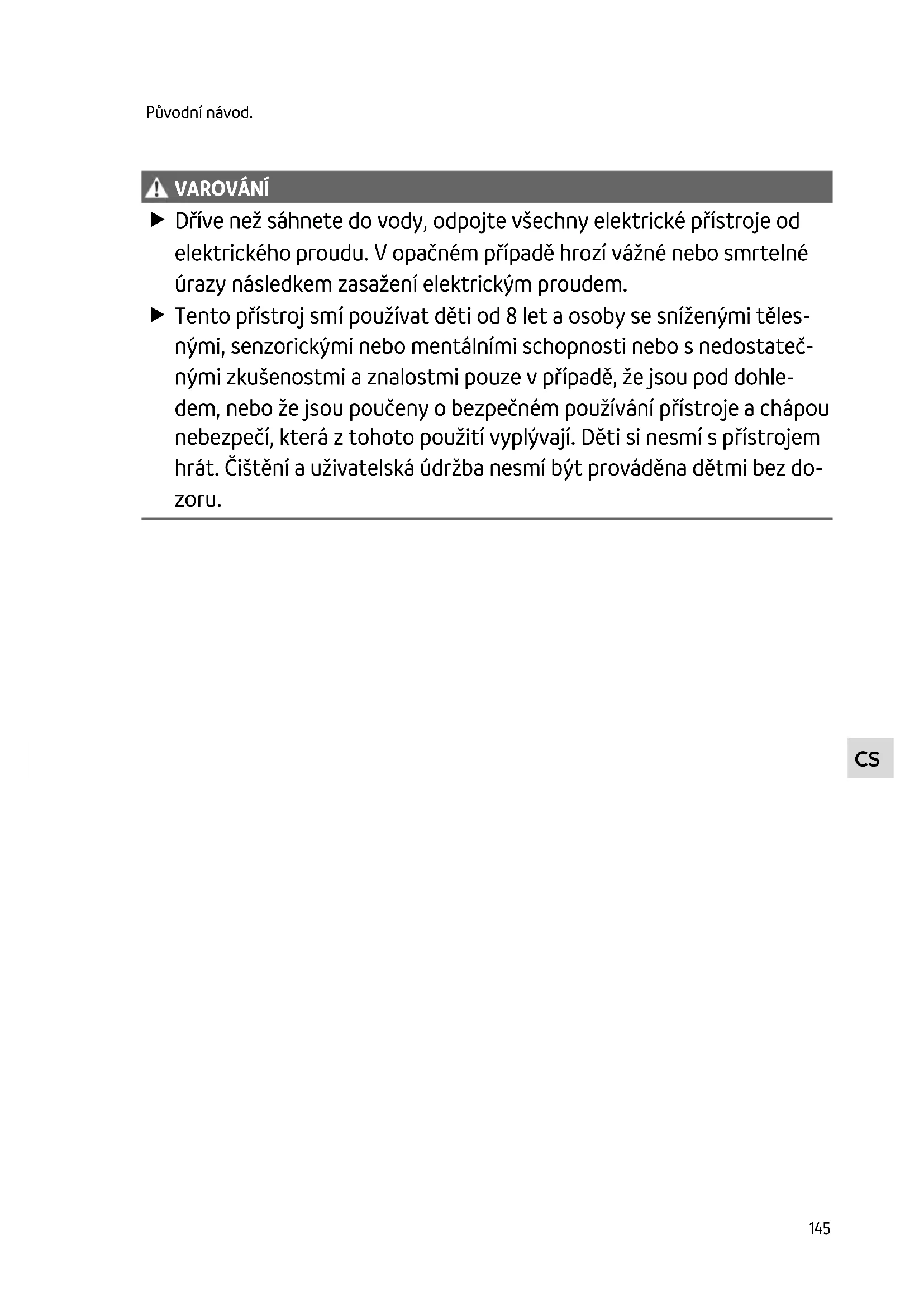

Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

Bezpečnostní pokyny

Přípojka elektrické energie

• Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikár.
  – Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení.
  – S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.

- Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.

- Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).

- Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Přístroj nepřenášejte ani netahejte za elektrické vodiče.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Přístroj provozujte pouze s povoleným trafem.

- Nedívejte se přímo do zdroje světla.

- Nikdy neprovádějte technické změny na přístroji.

- Používejte pouze originální náhradní díly a příslušenství.

- Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem: Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• K použití v zařízeních vodotrysků a jezírek.
  • K použití nad a pod vodou.
• Při dodržení technických údajů. (→ Technické údaje)
• Připojte k vhodnému OASE trafu.

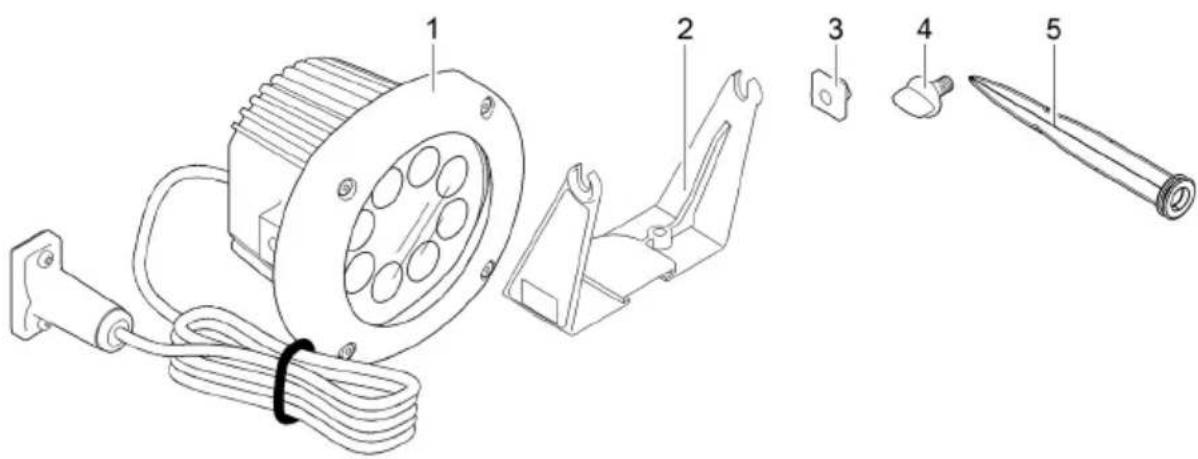

Popis výrobku Přehled

1 1 × reflektor
2 1 × držák
3 2 × čtyřhranná matice
4 2 x upínací šroub
5 1 × zapichovací kolík

Vlastnosti

LunAqua Power LED XL je robustní reflektor s LED žárovkami, které umožňuje jednoduchý a bezpečný provoz nad a pod vodou (až 4 m).

Příslušenství

CS

LunAqua Power LED kabel 10 m (42636) jako prodlužovací vedení mezi trafem a reflektorem.

Symboly na přístroji

IP68 4.0 m		Přístroj je prachotěsný a chráněný proti trvalému potopení pod vodu do hloubky až 4 m.
		Přístroj odpovídá třídě ochrany III. Přístroj používejte pouze s bezpečným velmi nízkým napětím.
		Provoz pouze s bezpečnostním transformátorem.
		Používejte přístroj pouze v bezpečné vzdálenosti minimálně 0,5 m od hořla-vých materiálů.
		Poškozené sklo vyměňte.
		Světelný zdroj (LED) v reflektoru LED nelze vyměnit.
		Nelikvidujte přístroj v běžném komunálním odpadu.
		Přečtěte si návod k použití.

Instalace a připojení

! VAROVÁNÍ

Může dojít k vážnému zranění nebo usmrcení elektrickým proudem.

▶ Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrické sítě.
▶ Před zahájením práce na přístroji jej odpojte od elektrické sítě.

UPOZORNĚNÍ

Přístroj je citlivý. Silné nárazy a vibrace mohou poškodit mechanické nebo elektronické součásti.

▶ Zamezte tvrdým nárazům a otřesům přístroje.

Zařízení můžete umístit do vody nebo mimo vodu.

• Zařízení nikdy nezakrývejte, jinak hrozí nebezpečí vzniku požáru.
• Při instalaci mimo vodu se musí dodržovat bezpečnostní vzdálenost minimálně 50 cm od hořlavých materiálů.
• Postavte přístroj v jezírku na vodorovný a pevný podklad, zbavený kalu a bahna.
• Při montáži mimo vodu lze použít zapichovací kolík.

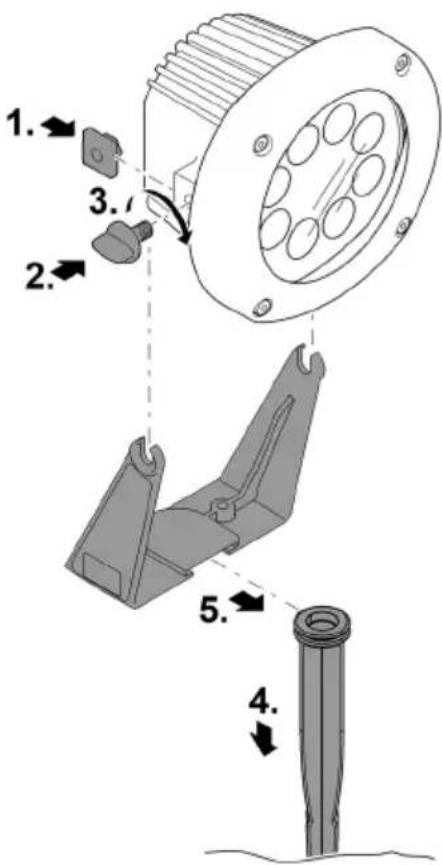

Instalace se zapichovacím kolíkem

Postupujte následovně:

1. Na obě strany reflektoru vložte čtyřhrannou matici.
2. Do čtvercových matic zašroubujte upínací šrouby, potom umístěte reflektor do držáku. — V případě potřeby nastavte sklon světla. (→ Nastavení sklonu světla)
3. Utáhněte upínací šrouby.
4. Zapíchněte zapichovací kolík do země
5. Přístroj nasuňte na zapichovací kolík.

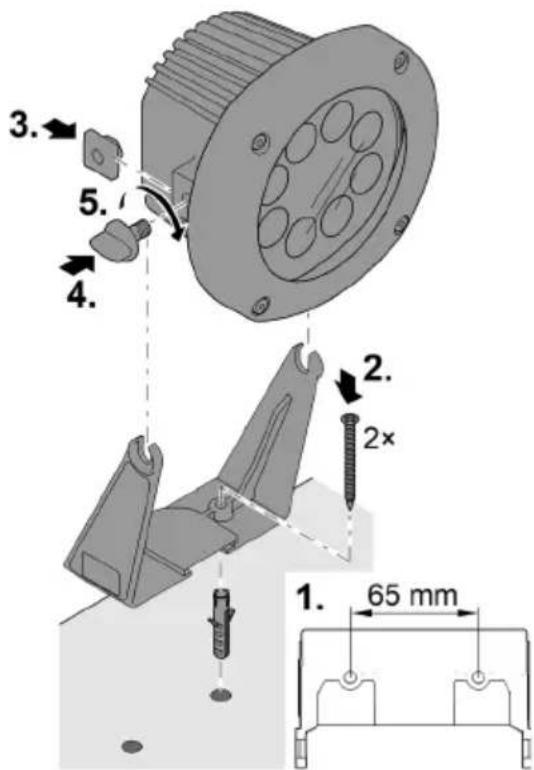

Upevnění na stěnu nebo na podlahu

Dodávaný držák slouží u uchycení reflektoru bud'na nosnou stěnu nebo na zem (pevný podklad).

- Připevnění ke krytu není dovoleno.

Postupujte následovně:

1. Vyvrtejte dva otvory ve stanovené vzdálenosti.

2. Upevněte držák.

— Používejte vhodný montážní materiál.

1. Na obě strany reflektoru vložte čtyřhrannou matici.

2. Do čtvercových matic na obou stranách zašroubujte upínací šrouby, potom umístěte reflektor do držáku.

– V případě potřeby nastavte sklon světla. (→ Nastavení sklonu světla)

1. Utáhněte upínací šrouby.

LAA0053

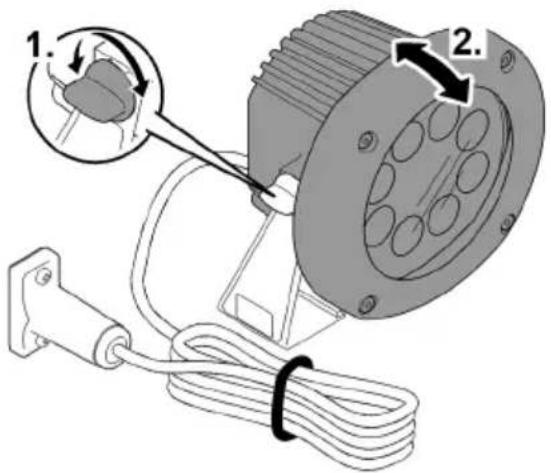

Nastavení sklonu světla

Postupujte následovně:

1. Na obou stranách povolte na reflektoru upínací šrouby.
2. Reflektor nakloňte podle potřeby.
3. Upínací šrouby opět utáhněte.

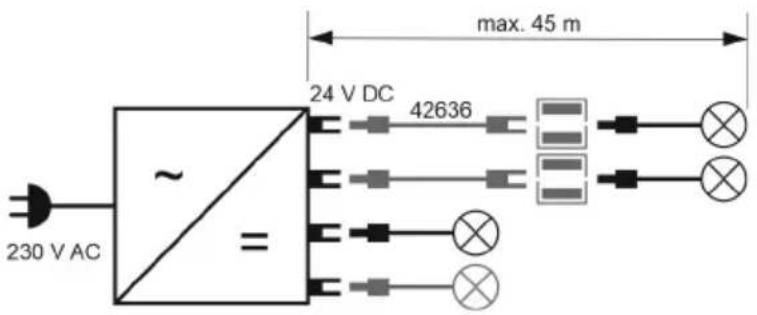

• Každý reflektor se může zapojit do trafa přímo nebo pomocí jednoho nebo více prodlužovacích kabelů LunAqua Power LED kabel 10 m (42636). Maximální délka kabelu mezi reflektorem a tra-fem nesmí překročit 45 m.
• Nesmí být překročen max. příkon trafa. (→ Návod k použití trafa)
• Obrázek ukazuje příklad připojení reflektoru k trafu. V závislosti na reflektoru a trafu jsou možné další možnosti připojení.

LAA0048

Postupujte následovně:

1. Odstraňte z trafa ochrannou krytku.
2. Nasad'te konektor a zajistěte jej oběma šrouby (max. 2,0 Nm (max. 18 lb-in)).

— Gumové těsnění musí být čisté a musí být rozměrově a tvarově přesné.

— Poškozené pryžové těsnění vyměňte.

PLX0004

Uvedení do provozu

Světlo se reguluje trafem. (→ Návod k použití OASE trafa)

Čištění a údržba

! VAROVÁNÍ

Může dojít k vážnému zranění nebo usmrcení elektrickým proudem.

▶ Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrické sítě.
▶ Před zahájením práce na přístroji jej odpojte od elektrické sítě.

V případě potřeby přístroj čistěte čistou vodou a měkkým kartáčem.

- Pamatujte, že do přístroje nesmí vniknout žádná vlhkost.

Oprava

Světelný zdroj (LED) v reflektoru LED nelze vyměnit.

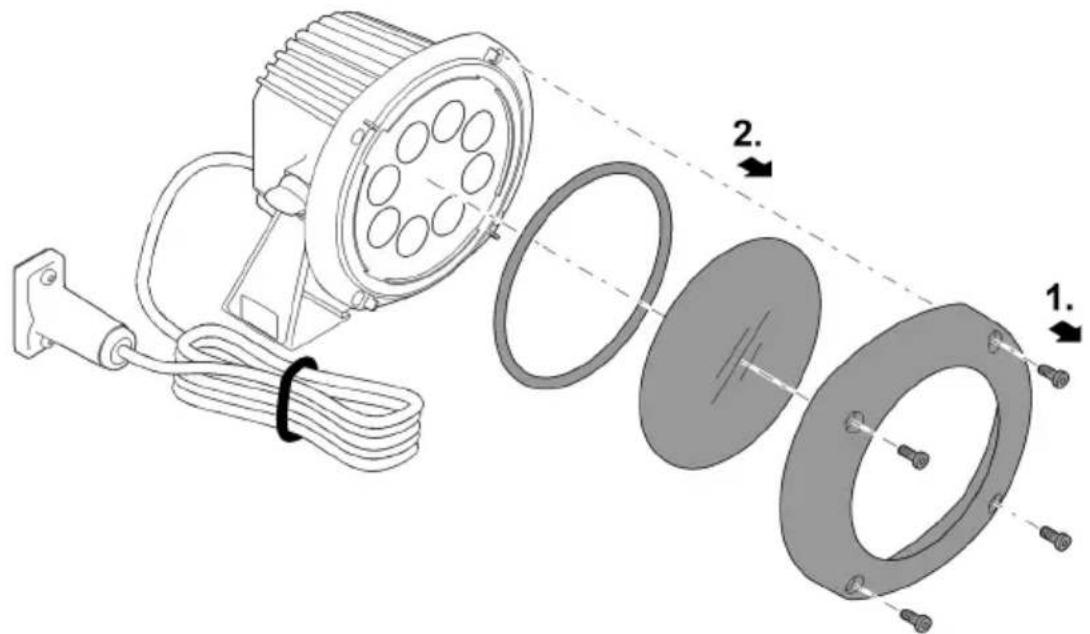

Výměna skla reflektoru

Postupujte následovně:

1. Povolte šrouby a odstraňte horní část.
2. Odstraňte sklo reflektoru a O-kroužek.
3. Vyměňte sklo reflektoru.
4. Reflektor smontujte v opačném pořadí.

Pokud není přípustná teplota vody nebo teplota okolí, musí se přístroj odinstalovat a uložit na suchém místě. (→ Technické údaje)

Odstraňování poruch

Porucha	Příčina	Náprava
Reflektor nesvítí	Reflektor není připojení / chybí na-pájecí napětí	Zkontrolujte všechny kabely a za-pojení
	Vadné trafo	Trafo vyměňte
	Vadný reflektor	Reflektor vyměňte
Intenzita reflektoru klesá	Sklo reflektoru je znečištěné	Vyčistit sklo reflektoru
	V případě silného generování tepla se intenzita reflektoru automaticky sníží pojistkou proti přehřátí.	Nechte reflektor vychladnout.Uchovávejte mimo dosah zdrojů tepla
Voda v krytu reflektoru	Poškozené těsnění	Zkontrolujte těsnění

Technické údaje

LunAqua Power LED XL			3000	4000
Číslo výrobku	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Úhel vyzařování	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Světelný proud		lm	1250	1350
Barevná teplota bílých LED diod		K	3000 ±200	4000 ±200
Připojovací napětí		V DC	24	24
Příkon		mA	625	625
Příkon		W	15	15
Třída ochrany			IP 68	IP 68
Ochrana proti přehřátí			Ano	Ano
Třída energetické účinnosti			F	F
Počet bílých LED diod			8	8
Maximální životnost		h	50000	50000
Maximální hloubka ponoru		m	4	4
Přípustná teplota vody(při provozu ve vodě, produkt v aktivním stavu)		°C	+4 ... +35	+4 ... +35
Přípustná okolní teplota(při provozu mimo vodu, produkt v aktivním stavu)		°C	-10 ... +40	-10 ... +40
Teplota skladování(Produkt v neaktivním stavu = bez napětí)		°C	-20 ... +70	-20 ... +70
Rozměry (D Š V)		mm	145 × 160 × 182	145 × 160 × 182
Délka kabelu		m	5	5
Hmotnost		kg	1,6	1,6

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.

VÝSTRAHA
