LunAqua Power LED XL - Éclairage OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	LED de puissance, étanchéité IP68, température de couleur 6000K, puissance 12W, flux lumineux 1000 lumens.
Utilisation	Conçu pour l'éclairage de jardins, bassins et espaces extérieurs, installation facile avec un piquet ou un support.
Maintenance et réparation	Vérifier régulièrement l'état des connexions électriques, nettoyer les lentilles pour maintenir la luminosité.
Sécurité	Utiliser uniquement avec un transformateur adapté, ne pas exposer à des températures extrêmes, respecter les normes électriques.
Informations générales	Durée de vie des LED jusqu'à 50 000 heures, garantie de 2 ans, compatible avec les systèmes d'éclairage OASE.

FOIRE AUX QUESTIONS - LunAqua Power LED XL OASE

Comment installer le OASE LunAqua Power LED XL ?

Pour installer le OASE LunAqua Power LED XL, placez le projecteur à l'endroit désiré, assurez-vous que le câble d'alimentation est bien positionné et branchez-le à une prise électrique. Assurez-vous également que le luminaire est immergé à la profondeur recommandée.

Quelle est la profondeur maximale d'immersion pour le OASE LunAqua Power LED XL ?

Le OASE LunAqua Power LED XL peut être immergé jusqu'à une profondeur maximale de 1 mètre.

Puis-je utiliser le OASE LunAqua Power LED XL en extérieur ?

Oui, le OASE LunAqua Power LED XL est conçu pour une utilisation en extérieur et est résistant aux intempéries.

Comment nettoyer le OASE LunAqua Power LED XL ?

Pour nettoyer le OASE LunAqua Power LED XL, débranchez-le et retirez-le de l'eau. Utilisez un chiffon doux et de l'eau savonneuse pour enlever les salissures. Évitez d'utiliser des produits chimiques agressifs.

Le OASE LunAqua Power LED XL est-il équipé d'une télécommande ?

Non, le OASE LunAqua Power LED XL ne vient pas avec une télécommande. Il fonctionne avec un interrupteur classique.

Quelle est la durée de vie des LED du OASE LunAqua Power LED XL ?

Les LED du OASE LunAqua Power LED XL ont une durée de vie estimée à environ 30 000 heures.

Est-il possible de remplacer les LEDs du OASE LunAqua Power LED XL ?

Non, les LEDs du OASE LunAqua Power LED XL ne sont pas remplaçables. Si elles défaillent, il faudra remplacer l'appareil.

Le OASE LunAqua Power LED XL consomme-t-il beaucoup d'énergie ?

Non, le OASE LunAqua Power LED XL est conçu pour être économe en énergie, avec une consommation d'environ 12 watts.

Comment régler la luminosité du OASE LunAqua Power LED XL ?

Le OASE LunAqua Power LED XL n'a pas de fonction de réglage de luminosité. La luminosité est fixe et déterminée par la conception des LED.

Que faire si le OASE LunAqua Power LED XL ne s'allume pas ?

Vérifiez d'abord que le projecteur est correctement branché à une source d'alimentation. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service client.

MODE D'EMPLOI LunAqua Power LED XL OASE

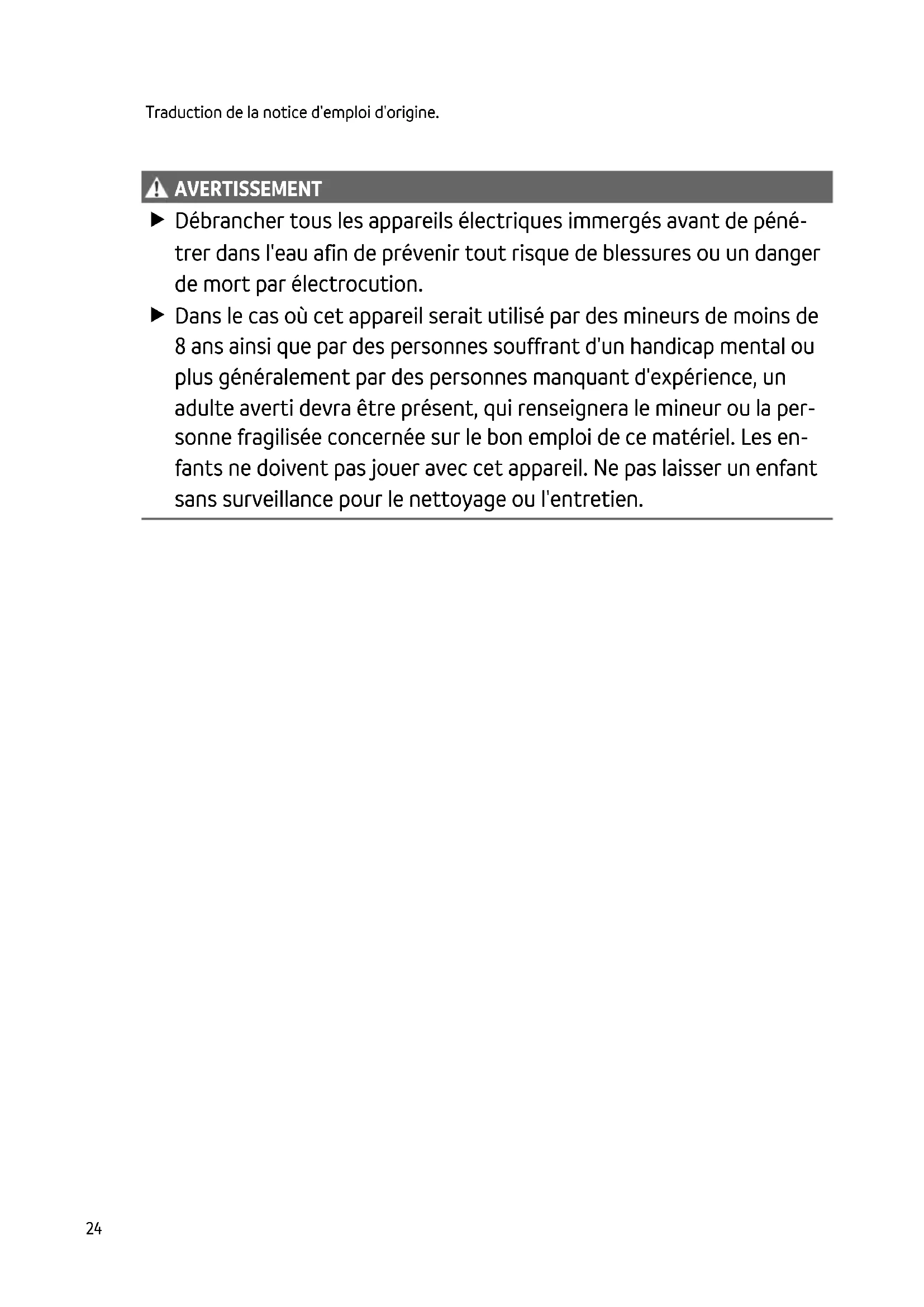

Débrancher tous les appareils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité

Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
• En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'électricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur.
  — En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.
• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
• Protéger les prises ouvertes et les prises femelles de l'humidité.

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.
• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccordement au secteur ne peut pas être remplacé.
• Ne pas soulever ni tirer l'appareil par le câble électrique.
• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• Utiliser l'appareil uniquement avec le pilote d'alimentation agréé.
• Ne jamais regarder directement dans la source lumineuse.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• N'utiliser que des pièces de rechange et des accessoires d'origine.
• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.

Utilisation conforme à la finalité

Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour une utilisation dans des installations à jet d'eau et des étangs/bassins.
• Pour une utilisation au dessus de l'eau et sous l'eau.
• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)
• Raccordement à un pilote d'alimentation OASE approprié.

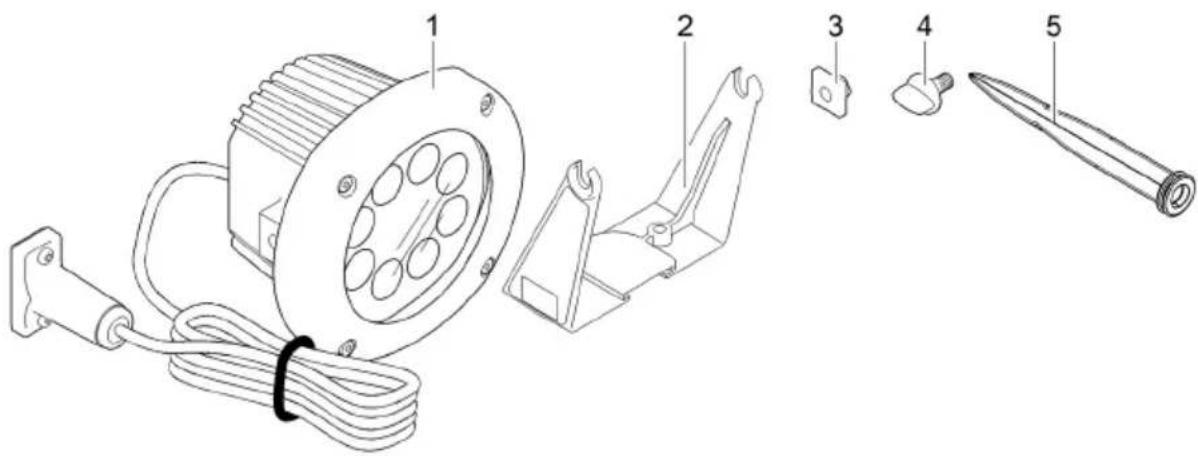

Description du produit Vue d'ensemble

1 1 x lampe
2 1x support
3 2 x écrous carrés
4 2 x vis de blocage
5 1 × piquet

Propriétés

LunAqua Power LED XL est une lampe robuste dotée d'un éclairage LED qui fonctionne de manière simple et sécurisé sous l'eau (jusqu'à 4 m) et hors de l'eau.

Accessoires

Câble LunAqua Power LED de 10 m (42636) comme rallonge entre le pilote d'alimentation et la lampe.

Symboles sur l'appareil

IP68 4.0 m		L'appareil est étanche à la poussière et protégé contre l'immersion continue jusqu'à 4 m de profondeur d'eau.
		L'appareil est conforme à la classe de protection III. Utilisez l'appareil uniquement avec une basse tension de sécurité.
		Exploitation uniquement avec le transformateur de sécurité.
		Utilisez l'appareil uniquement à une distance de sécurité d'au moins 0,5 m des matériaux inflammables.
		Remplacez chaque vitre endommagée.
		Il n'est pas possible de remplacer la source lumineuse (LED) dans le projecteur LED.
		Ne jetez pas l'appareil avec les déchets ménagers courants.
		Lire la notice d'emploi.

Mise en place et raccordement

AVERTISSEMENT

Risque de blessures graves ou danger de mort par décharge électrique.

• Avant d'entrer dans l'eau, débranchez tous les appareils électriques.
• Avant d'entamer tout travail sur l'appareil, débrancher ce dernier du réseau électrique.

REMARQUE

L'appareil est sensible. Des secousses et des impacts violents peuvent endommager les composants électroniques ou mécaniques.

- Éviter de soumettre l'appareil à des secousses et des impacts violents.

L'appareil est installable soit sous l'eau soit hors de l'eau.

• Ne jamais recouvrir l'appareil, sinon il y a un risque d'incendie.
• Lors d'une installation hors de l'eau, il est nécessaire de respecter impérativement une distance de sécurité d'au moins 50 cm par rapport aux matériaux combustibles.
• Placer l'appareil horizontalement dans le bassin sur une surface ferme et exempte de boue.
• Si l'appareil est installé hors de l'eau, il est possible d'utiliser le piquet.

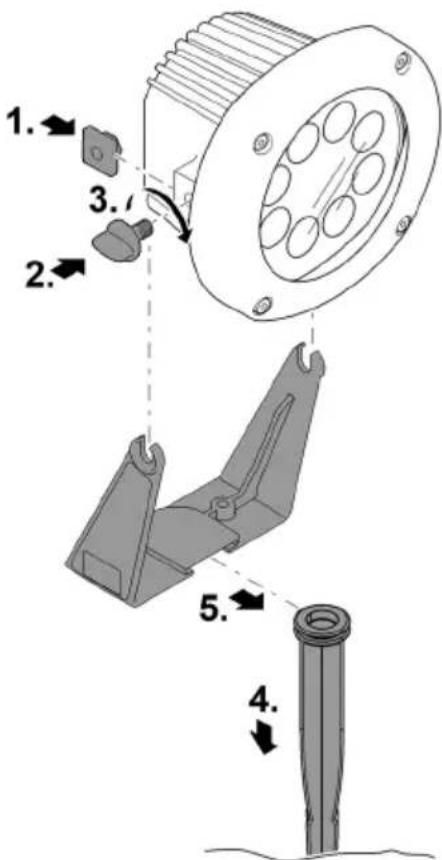

Mise en place avec le piquet de mise en terre

Voici comment procéder :

1. Installer un écrou carré sur les deux côtés de la lampe
2. Visser les vis de blocage dans les écrous carrés en quelques tours, puis placer la lampe sur le support.
3. Si besoin, régler l'inclinaison de l'élément d'éclairage. (→ Régler l'inclinaison de l'élément d'éclairage)
4. Serrer les vis de blocage.
5. Planter le piquet de mise en terre au sol.
6. Placer l'appareil sur le piquet de mise en terre.

LAA0052

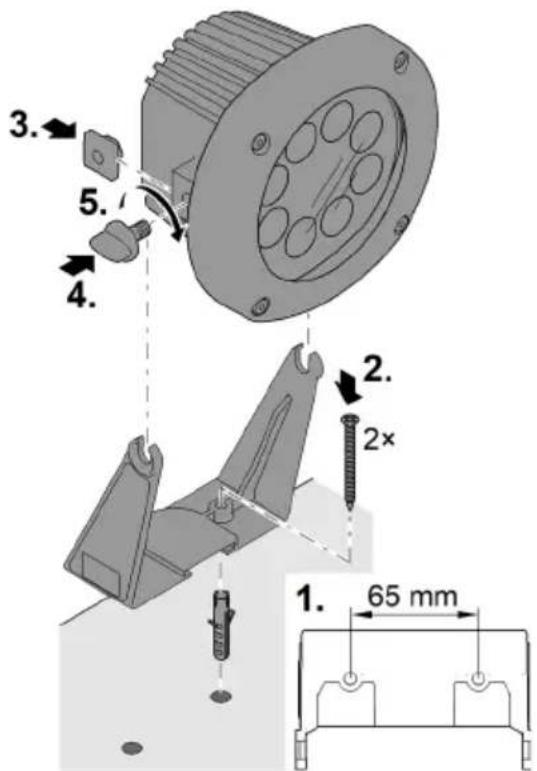

Fixation au mur ou au sol

Le support fourni sert à fixer la lampe soit sur un mur porteur soit au sol (fondation solide).

- Toute fixation au plafond est interdite.

Voici comment procéder :

1. Percer deux trous à la distance indiquée.
2. Fixer le support.
3. Utiliser un matériau de fixation approprié.
4. Installer un écrou carré sur les deux côtés de la lampe.
5. Visser les vis de blocage dans les écrous carrés des deux côtés en quelques tours, puis placer la lampe sur le support.
   — Si besoin, régler l'inclinaison de l'élément d'éclairage. (→ Régler l'inclinaison de l'élément d'éclairage)
6. Serrer les vis de blocage.

LAA0053

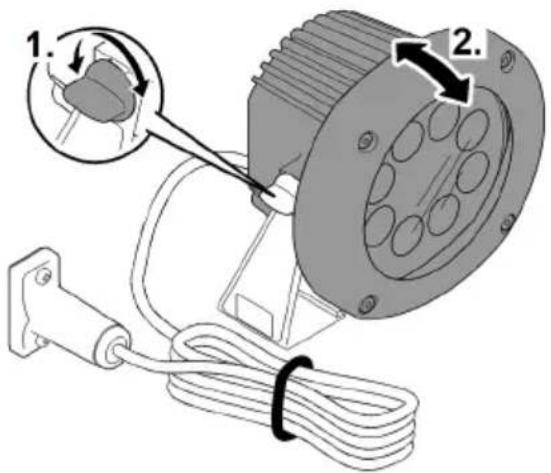

Régler l'inclinaison de l'élément d'éclairage

Voici comment procéder :

1. Desserrer les vis de blocage des deux côtés de la lampe.
2. Incliner la lampe comme voulu.
3. Resserrer les vis de blocage.

Effectuer les raccordements

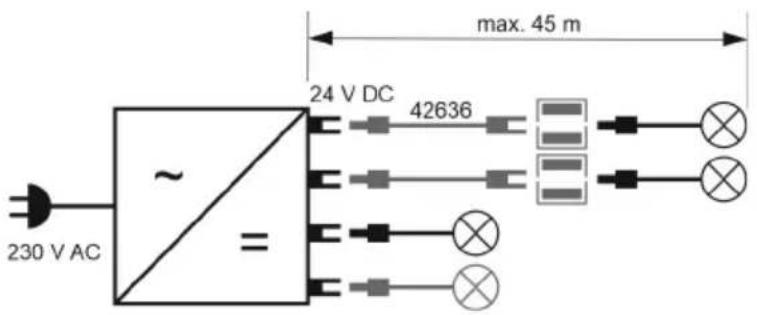

• Chaque lampe peut être raccordée directement ou à l'aide d'une ou plusieurs rallonges câble LunAqua Power LED 10 m (42636) au pilote d'alimentation. La longueur maximale de raccordement entre une lampe et le pilote d'alimentation ne doit pas dépasser 45 m.
• La puissance de raccordement max. du pilote d'alimentation ne doit pas être dépassée. (→ Notice d'utilisation du pilote d'alimentation)
• L'illustration montre en exemple le raccordement des lampes à un pilote d'alimentation. D'autres possibilités de raccordement sont possibles en fonction de la lampe et du pilote d'alimentation.

LAA0048

Voici comment procéder :

1. Enlever le capuchon sur le pilote d'alimentation.
2. Brancher le connecteur et le sécuriser à l'aide des deux vis (max. 2,0 Nm (max. 18 lb-in)).

— Le joint en caoutchouc doit être propre et parfaitement logé.

- Remplacer tout joint en caoutchouc endommagé.

PLX0004

Mise en service

La lampe est contrôlée par l'intermédiaire du pilote d'alimentation. (→ Notice d'utilisation du pilote d'alimentation OASE utilisé)

Nettoyage et entretien

AVERTISSEMENT

Risque de blessures graves ou danger de mort par décharge électrique.

• Avant d'entrer dans l'eau, débranchez tous les appareils électriques.
• Avant d'entamer tout travail sur l'appareil, débrancher ce dernier du réseau électrique.

Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.

- Veiller à ce qu'aucune humidité ne pénètre dans l'appareil.

Réparation

Il n'est pas possible de remplacer la source lumineuse (LED) dans le projecteur LED.

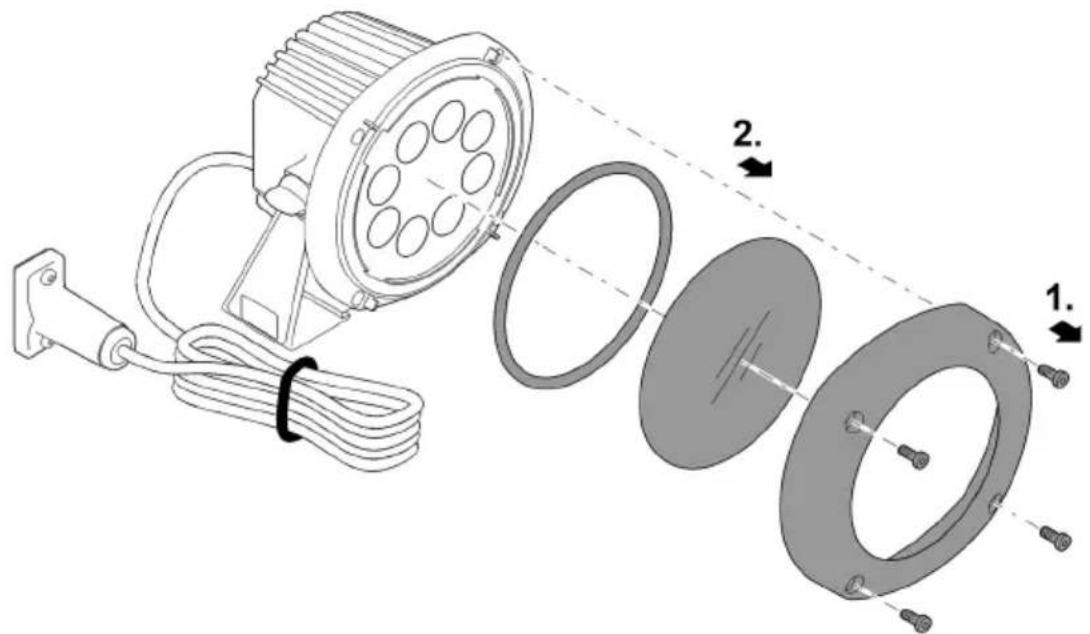

Remplacer le verre de la lampe

Voici comment procéder :

1. Desserrer les vis et retirer la partie supérieure.
2. Retirer le verre de la lampe et le joint torique.
3. Remplacer le verre de la lampe.
4. Remonter la lampe en suivant l'ordre inverse.

Stockage / entreposage pour l'hiver

L'appareil doit être désinstallé et stocké au sec lorsque la température autorisée ou la température ambiante n'est pas indiquée. (→ Caractéristiques techniques)

Dépannage

Défaut	Cause	Remède
La lampe n'est pas allumée	La lampe n'est pas branchée / tension d'alimentation manquante	Contrôler toutes les lignes et les raccordements
	Pilote d'alimentation défectueux	Remplacer le pilote d'alimentation
	Lampe défectueuse	Remplacer la lampe
L'intensité de la lampe diminue	Le verre de la lampe est encrassé	Nettoyer le verre de la lampe
	En cas de dégagement de chaleur élevé, l'intensité de la lampe est réduite automatiquement grâce à la protection contre la surchauffe	Laisser refroidir la lampe. Tenir à distance des sources de chaleur supplémentaires
Présence d'eau dans le corps du luminaire	Joint d'étanchéité défectueux	Contrôler le joint

FR

Caractéristiques techniques

LunAqua Power LED XL			3000	4000
Référence	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Équerre de projection	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Flux lumineux		lm	1250	1350
Température de couleur LED blanches		K	3000 ±200	4000 ±200
Tension de raccordement		V DC	24	24
Consommation de courant		mA	625	625
Puissance absorbée		W	15	15
Indice de protection			IP 68	IP 68
Protection contre la surchauffe			Oui	Oui
Classe énergétique			F	F
Nombre de couleur LED blanches			8	8
Durée de vie maximale		h	50000	50000
Profondeur d'immersion maximale		m	4	4
Température d'eau admissible (pour utilisation dans l'eau, produit activé)		°C	+4... +35	+4... +35
Température ambiante admissible (lors d'une utilisation hors de l'eau, produit activé)		°C	-10 ... +40	-10 ... +40
Température d'entreposage (produit inactivé = sans courant)		°C	-20 ... +70	-20 ... +70
Dimensions (L x l x h)		mm	145 × 160 × 182	145 × 160 × 182
Longueur de câble		m	5	5
Poids		kg	1,6	1,6

Recyclage

REMARQUE

Il est interdit d'éliminer cet appareil avec les déchets ménagers.

▶ Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet.
▶ Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l'élimination réglementaire de l'appareil.
▶ Mettez l'appareil hors d'usage en sectionnant les câbles.
