NAVODILA ZA UPORABO LunAqua Power LED XL OASE

SL Navodila za uporabo

HR Uputa o upotrebi

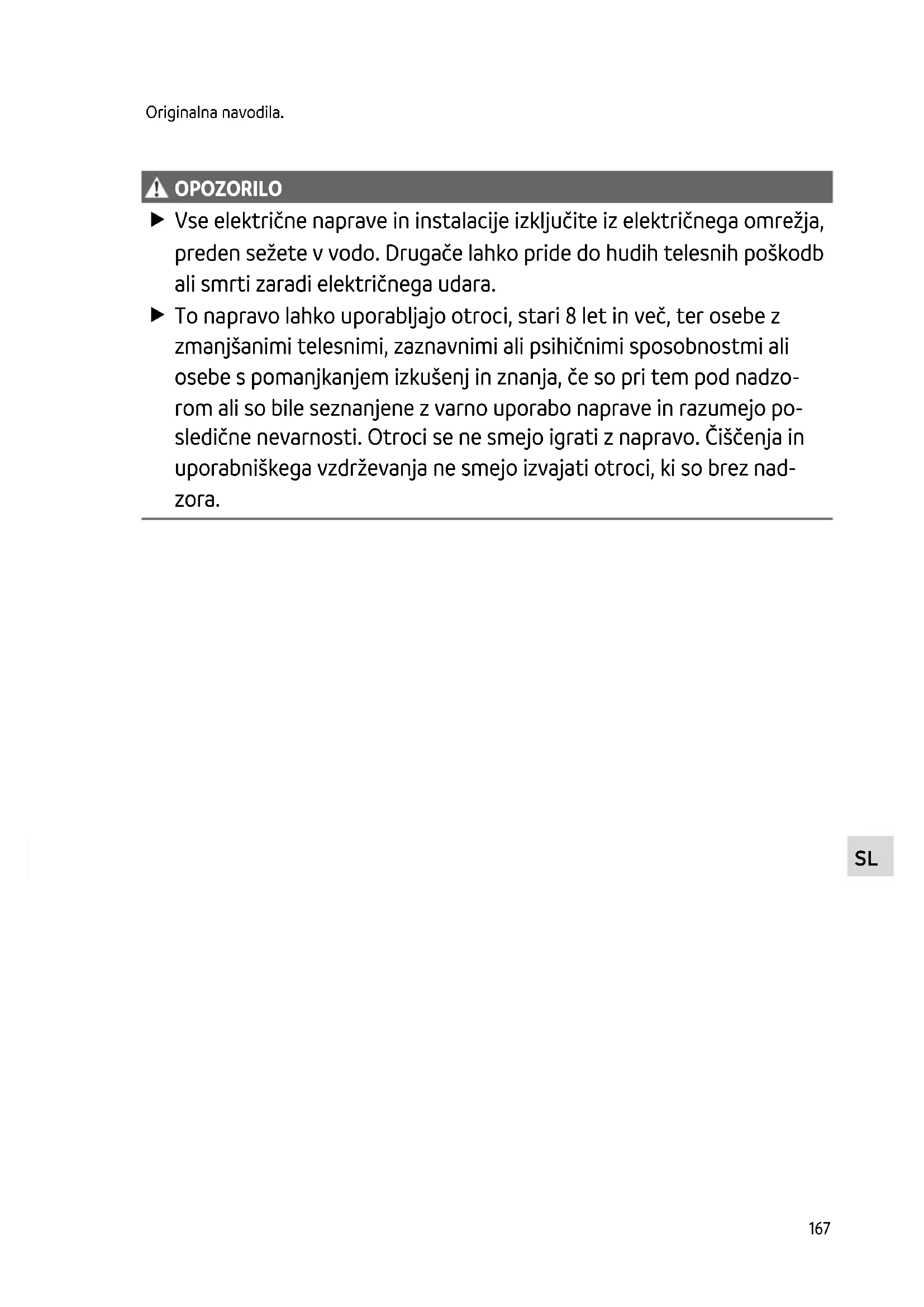

Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar.
• Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in nacionalne standarde, predpise in določila.
  — Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.

- Priključitev naprave je dovoljena le, će se električni podatki naprave ujemajo s podatki električnega napajanja.

- Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).

- Nepokrite vtiče in vtičnice zaščitite pred vlago.

Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.
• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Napravo poganjajte samo z odobreno pogonsko enoto.
• Ne glejte neposredno v vir svetlobe.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Uporabljajte le originalne nadomestne dele in opremo.
• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način: Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Za uporabo v fontanah in ribnikih.
  • Za uporabo nad in pod vodo.
• Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)
• Priključite na ustrezno pogonsko enoto OASE.

Opis izdelka

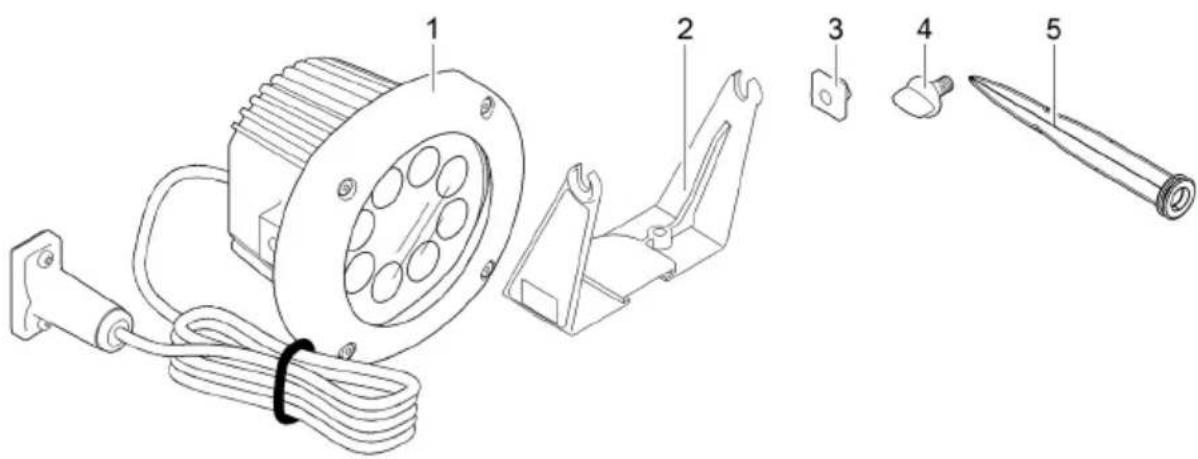

Pregled

1 × svetilka
2 1 × držalo
3 2 × štiriroba matica
4 2 × prižemni vijak
5 1× zemeljski klin

Lastnosti

LunAqua Power LED XL je robustna svetilka z LED-sijalko, ki omogoča enostavno in varno delovanje nad in pod vodo (do 4 m).

Oprema

Kabel LunAqua Power LED dolžine 10 m (42636) kot podaljšek med pogonsko enoto in svetilko.

SL

Simboli na napravi

IP68 4.0 m		Naprava je zaščitena pred prahom in zagotavlja zaščito pred vdom vode do globine 4 m.
		Naprava ustreza razredu zaščite III. Napravo uporabljajte samo z varnostno nizko napetostjo.
		Obratovanje samo z varnostnim transformatorjem.
		Napravo uporabljajte le na varnostni razdalji najmanj 0,5 m od vnetljivih materialov.
		Poškodovano steklo zamenjajte.
		Sijalke (LED) v LED-žarometu ni mogoče zamenjati.
		Naprave ne odvrzite med običajne gospodinjske odpadke.
		Preberite navodila za uporabo.

Postavitev in priklop

OPOZORILO

Možne so hude poškodbe ali smrt zaradi električnega udara.

▶ Vse električne naprave v vodi izklopite iz električnega omrežja, preden sežete v vodo.
▶ Ločite napravo iz električnega omrežja, preden začnete z deli na napravi.

NASVET

Naprava je občutljiva. Trdi udarci in vibracije lahko poškodujejo mehanske ali elektronske dele.

▶ Preprečite trde udarce in vibracije.

Napravo lahko postavite bodisi pod vodo bodisi zunaj vode.

• Nikoli ne pokrivajte naprave, saj obstaja nevarnost požara.
• Pri postavljanju izven vode morate upoštevati varnostno razdaljo najmanj 50 cm od vnetljivega materiala.
• Napravo postavite v ribnik na ravno, trdno podlago brez blata.
• Za namestitev izven vode lahko uporabite zemeljski klin.

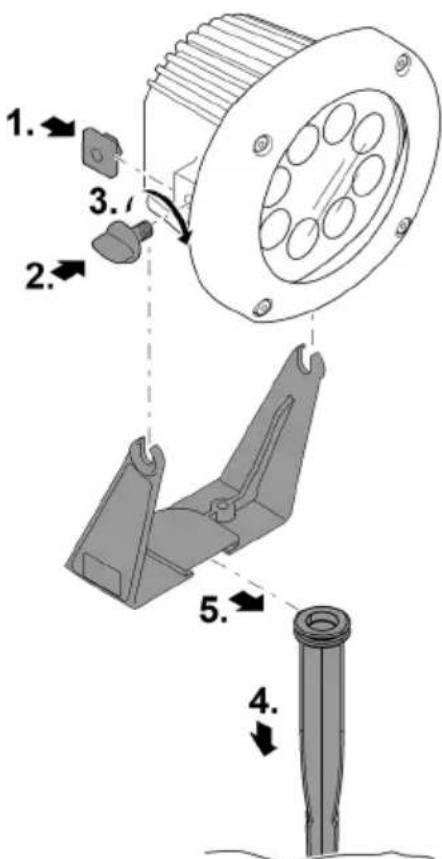

Postavitev s klinom za zemljo

Postopek je naslednji:

1. Na obeh straneh vstavite v svetilko štirirobno matico.
2. Prižemna vijaka priviljte v štirirobni matici z nekaj obrati, nato pa namestite svetilko v držalo.
   — Po potrebi nastavite nagib svetilke. (→ Nastavitev nagiba svetilke)
3. Trdno privijte prižemna vijaka.
4. V tla pritrdite zemeliski klin.
5. Namestite napravo na zemeljski klin.

LAA0052

SL

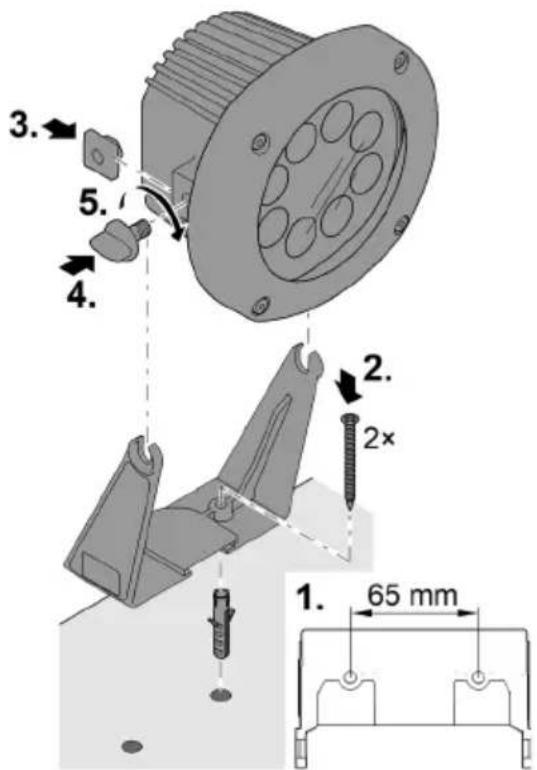

Pritrditev na steno ali tla

Priloženo držalo je namenjeno pritrditvi svetilke, in sicer na nosilno steno ali v tla (trdna podlaga).

- Pritrditev na strop ni dovoljena.

Postopek je naslednji:

1. Na navedeni razdalji izvrtajte dve luknji.

2. Pritrdite držalo.

- Uporabite ustrezen montažni material.

1. Na obeh straneh vstavite v svetilko štirirobno matico.

2. Prižemna vijaka privijte na obeh straneh v štirirobni matici z nekaj obrati, nato pa namestite svetilko v držalo.

— Po potrebi nastavite nagib svetilke. (→ Nastavitev nagiba svetilke)

1. Trdno privijte prižemna vijaka.

LAA0053

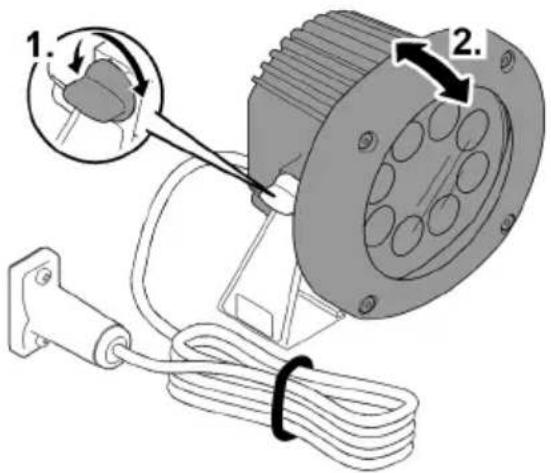

Nastavitev nagiba svetilke

Postopek je naslednji:

1. Na obeh straneh odvijte prižemna vijaka na svetilki.
2. Svetilko nagnite glede na želje.
3. Ponovno trdno privijte prižemna vijaka.

Vzpostavitev priključkov

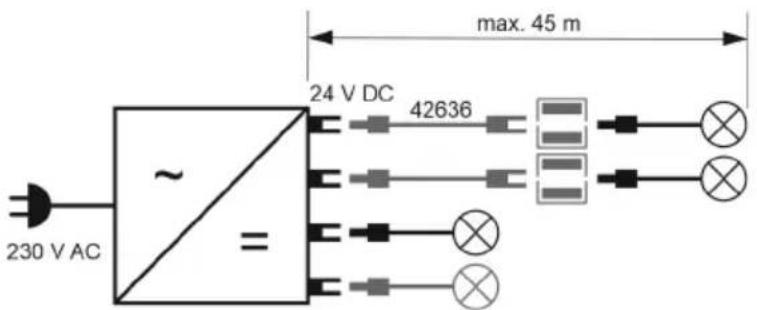

• Na pogonsko enoto lahko vsako svetilko priključite neposredno ali z enim podaljškom 10-m kabla LunAqua Power LED (42636) ali več. Največja dolžina napeljave med posamezno svetilko in pogonsko enoto ne sme presegati 45 m.
• Ne smete prekoračiti maksimalne priključne moči pogonske enote. (→ navodila za uporabo pogonske enote)
• Na sliki je prikazan primer priključitve svetilk na pogonsko enoto. Glede na svetilko in pogonsko enoto so možne tudi druge različice priključitve.

LAA0048

Postopek je naslednji:

1. Odstranite zaščitni pokrov s pogonske enote.
2. Nataknite priključek in ga zavarujte z vijakoma (najv. 2,0 Nm (najv. 18 lb-in)).

— Gumijasto tesnilo mora biti čisto in se tesno prilegati.

— Poškodovano gumijasto tesnilo je treba zamenjati.

PLX0004

Zagon

Svetilka je krmiljena prek pogonske enote. (→ navodila za uporabo nameščene pogonske enote OASE)

Čiščenje in vzdrževanje

OPOZORILO

Možne so hude poškodbe ali smrt zaradi električnega udara.

▶ Vse električne naprave v vodi izklopite iz električnega omrežja, preden sežete v vodo.
▶ Ločite napravo iz električnega omrežja, preden začnete z deli na napravi.

Aparat po potrebi čistite s čisto vodo in mehko krtačo.

- Pazite, da v napravo ne bo vdre vlaga.

Popravilo

Sijalke (LED) v LED-žarometu ni mogoče zamenjati.

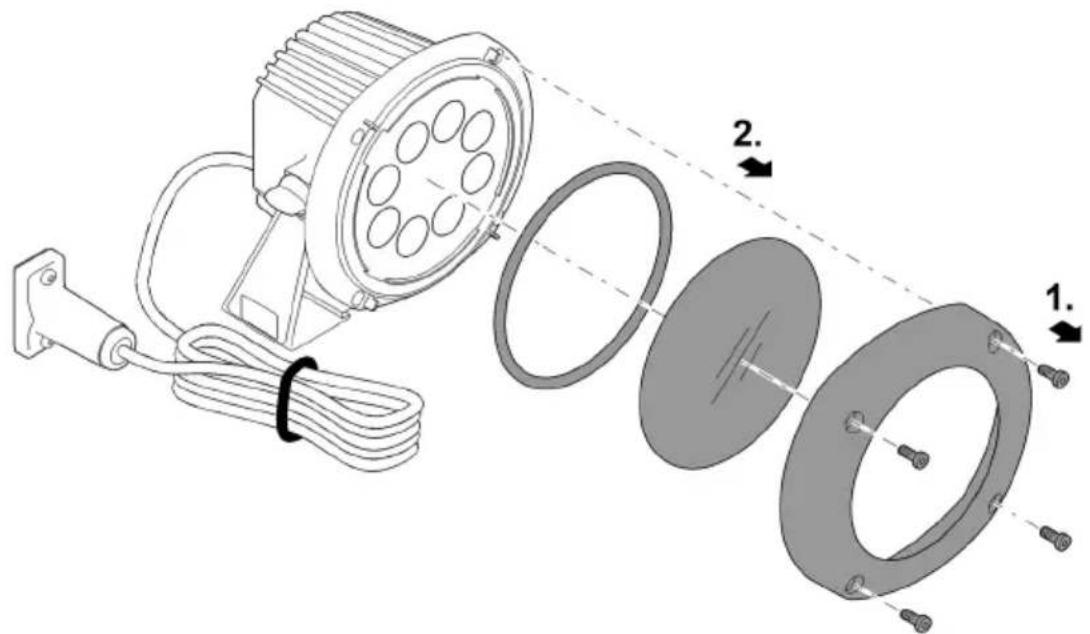

Zamenjava šipe svetilke

Postopek je naslednji:

1. Odvijte vijake in odstranite zgornji del.
2. Odstranite šipo svetilke in O-obroč.
3. Zamenjajte šipo svetilke.
4. Svetilko sestavite v nasprotnem vrstnem redu.

Skladiščenje/Prezimovanje

Napravo je treba demontirati in hraniti na suhem, će ni zagotovljena dovoljena temperatura vode ali temperatura okolice. (→ Tehnični podatki)

Odpravljanje motenj

Motnja	Vzrok	Ukrep
Svetilka ne sveti	Svetilka ni priključena/ni oskrbo-valne napetosti	Preverite vse napeljave in pri-ključke.
	Pogonska enota je okvarjena.	Zamenjajte pogonsko enoto.
	Svetilka je okvarjena.	Zamenjajte svetilko.
Intenzivnost svetlobe svetilke se zmanjša	Šipa luči umazana	Očistite šipo luči
	V primeru razvoja močne toplote se intenzivnost svetlobe samo-dejno zmanjša zaradi previsoke temperature	Pustite svetilko, da se ohladi. Po-stavite stran od virov toplote
Voda v ohišju svetilke	Okvarjeno tesnilo	Preverite tesnilo

Tehnični podatki

LunAqua Power LED XL			3000	4000
Številka artikla	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Kot svetlobe	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Svetlobni tok		lm	1250	1350
Barvna temperatura belih LED-luči		K	3000 ±200	4000 ±200
Priključna napetost		V DC	24	24
Odjem toka		mA	625	625
Nazivna moč		W	15	15
Razred zaščite			IP 68	IP 68
Zaščita pred previsoko temperaturo			Da	Da
Razred energetske učinkovitosti			F	F
Število belih LED-luči			8	8
Maksimalna življenjska doba		h	50000	50000
Maksimalna potopna globina		m	4	4
Dovoljena vodna temperatura(pri obratovanju v vodi, izdelek v aktivnem stanju)		°C	+4 ... +35	+4 ... +35
Dovoljena okoljska temperatura(pri obratovanju izven vode, izdelek v aktivnem sta-nju)		°C	-10 ... +40	-10 ... +40
Temperatura skladiščenja(izdelek v neaktivnem stanju = brez napajanja)		°C	-20 ... +70	-20 ... +70
Mere (D × Š × V)		mm	145 × 160 × 182	145 × 160 × 182
Dolžina kabla		m	5	5
Teža		kg	1,6	1,6

Odlaganje odpadkov

NASVET

Te naprave ne smete zavreči med gospodinjske odpadke.

▶ Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov.
Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo.
▶ Pred tem naredite napravo neuporabno tako, da odrežete kabel.
