NÁVOD NA OBSLUHU LunAqua Power LED XL OASE

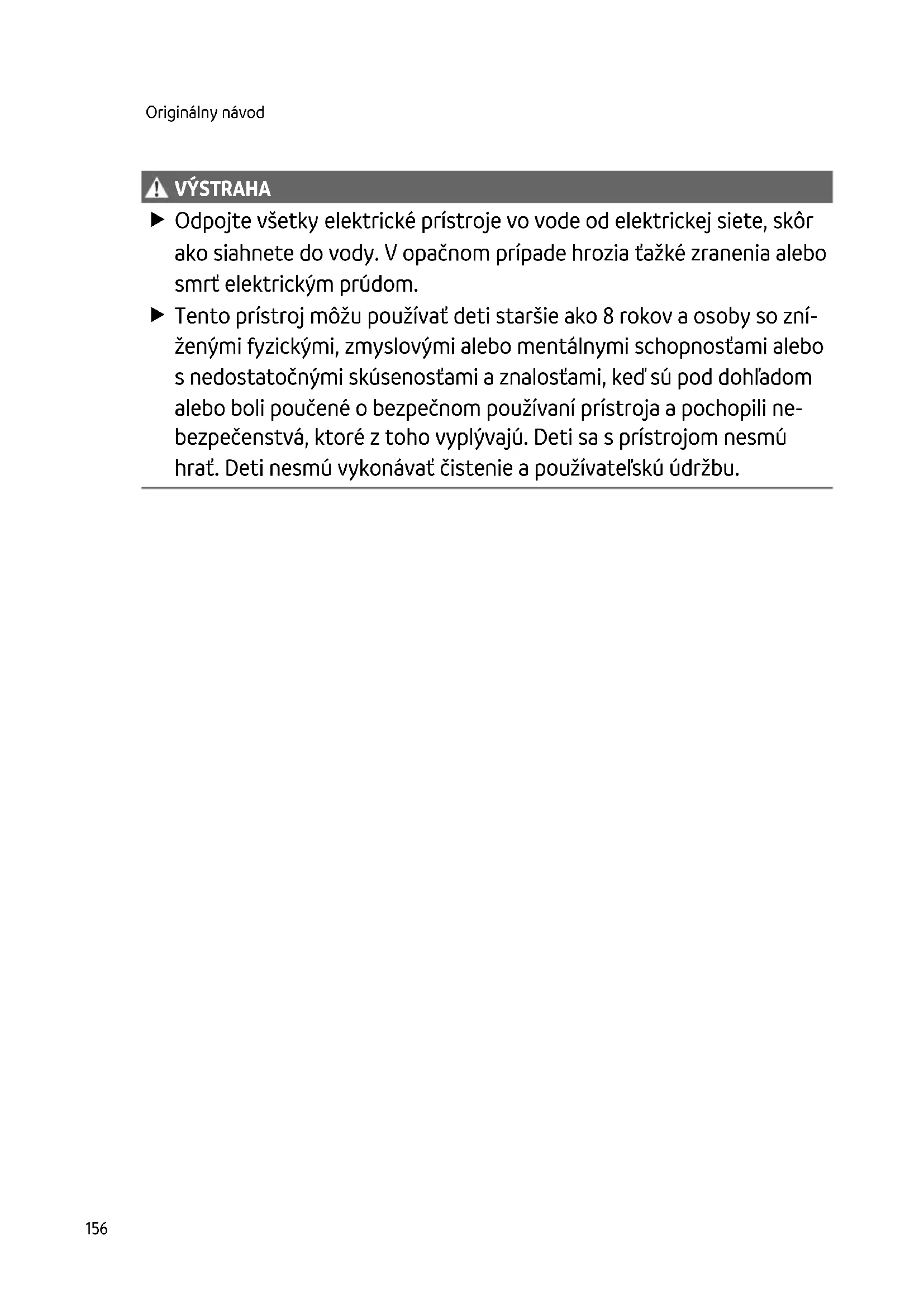

▶ Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia tažké zranenia alebo smrt elektrickým prúdom.
Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo s nedostatočnými skúsenostami a znalostami, keď sú pod dohladom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú. Deti sa s prístrojom nesmú hrat. Deti nesmú vykonávať čistenie a používatelškú údržbu.

Bezpečnostné pokyny

Prípojka elektrickej energie

• Pre elektrickú inštaláciu vo vonkajšej oblasti platia osobitné predpisy. Elektrickú inštaláciu smie vykonať len kvalifikovaný elektrikár.
• Kvalifikovaný elektrikár je kvalifikovaný na základe svojho odborného vzdelania, poznatkov a skúseností a smie vykonávať elektrickú inštaláciu vo vonkajšej oblasti. Dokážu rozpoznať možné nebezpečenstvá a dodržiavať regionálne a vnútroštátne normy, predpisy a ustanovenia.
  — Pri otázkach a problémoch sa obrátte na kvalifikovaného elektrikára.
• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom.
• Predlžovacie rozvody a rozdelovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku (chránené pred striekajúcou vodou).
• Otvorené zástrčky a zásuvky chráňte pred vlhkostou.

Bezpečná prevádzka

• Nepoužívajte prístroj, ak sú elektrické vedenia alebo kryty poškodené.
• Prístroj vyhod'te, ak je sietový napájací kábel poškodený. Vedenie pre pripojenie do siete nie je možné vymenit'.
• Prístroj nenoste ani netahajte za elektrické vedenie.
• Vedenia pokladajte tak, aby boli chránené pred poškodeniami a aby o ne nemohol nikto zakopnút.
• Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode.
• Prístroj prevádzkujte len s povoleným ovládačom.
• Nikdy sa nepozerajte priamo do svetelného zdroja.
• Nikdy na prístroji nevykonávajte technické zmeny.
• Používajte len originálne náhradné diely príslušenstvo.
• V prípade problémov sa obrátte na autorizovaný zákaznícky servis alebo na spoločnosť OASE.

Použitie v súlade s určeným účelom

Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom

Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom

• Pre nasadenie vo fontánach a jazierkach.
• Pre nasadenie nad a pod vodou.
• Pri dodržiavaní technických údajov. (→ Technické údaje)
• Pripojenie na vhodný OASE ovládač.

LunAqua Power LED XL je robustné svietidlo s LED diódou, ktoré umožnuje jednoduchú a bezpečnú prevádzku vo vode a pod vodou (do 4 m).

Príslušenstvo

LunAqua Power LED Kábel 10 m (42636) ako predlžovacie vedenie medzi ovládačom a svietidlom.

IP68 4.0 m		Prístroj je prachotesný a chránený proti trvalému ponoreniu do híbky 4 m.
		Prístroj zodpovedá triede ochrany III. Prístroj prevádzkujte len s bezpečnostným malým napätím.
		Prevádzka je dovolená len s bezpečnostným transformátorom.
		Prístroj prevádzkujte len v bezpečnej vzdialenosti minimálne 0,5 m od hor-l'avých materiálov.
		Poškodené sklíčko vymeňte.
		Svetelný zdroj (LED dióda) v LED reflektore nie je možné vymeniť.
		Prístroj nelikvidujte s bežným domovým odpadom.
		Prečítajte si návod na použitie.

Inštalácia a pripojenie

! VÝSTRAHA

Možné sú tažké poranenia alebo smrt v dôsledku zásahu elektrickým prúdom.

▶ Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody.
▶ Odpojte prístroj od elektrickej siete, skôr ako začnete s prácami na prístroji.

UPOZORNENIE

Prístroj je citlivý. Silné údery a otrasy môžu poškodit mechanické alebo elektronické diely.

▶ Zabráňte silným úderom a otrasom prístroja.

Prístroj sa môže inštalovať vo vode alebo mimo vody.

• Prístroj nikdy neprevádzkujte zakrytý, inak vzniká nebezpečenstvo požiaru.
• Pri inštalácii mimo vody sa musí dodržiavat' bezpečnostná vzdialenost' minimálne 50 cm od horľavých materiálov.
• Postavte prístroj v jazierku na vodorovný, pevný podklad bez bahna.
• Pri inštalácii mimo vody sa môže použit zapichovací kolík.

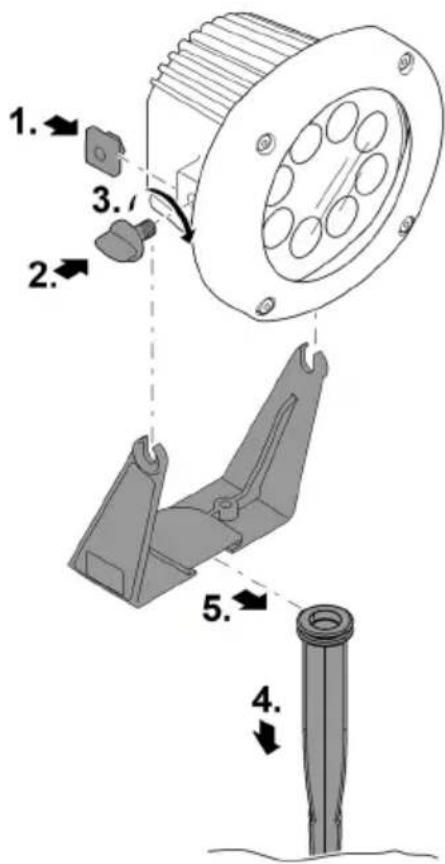

Inštalácia s kolíkom

1. Na obidve strany svietidla osadte štvorhrannú maticu.
2. Stahovacie skrutky zaskrutkujte niekolkými otáčkami do štvorhranných matíc a potom osadte svietidlo do držiaka.

— Podla potreby nastavte sklon svietidla. (→ Nastavenie sklonu svietidla)

1. Utiahnite stahovacie skrutky.
2. Zasuňte zapichovací kolík do podlahy.
3. Nasuňte prístroj na zapichovací kolík.

LAA0052

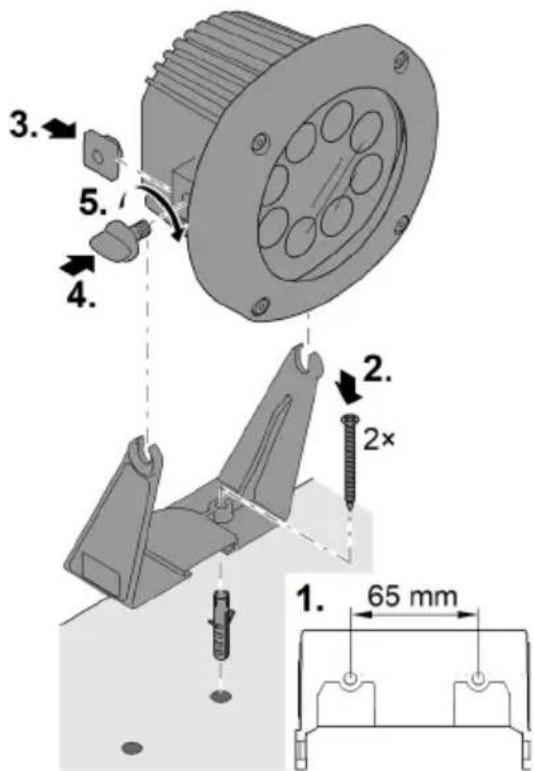

Montáž na stenu alebo na zem

Dodaný držiak slúži na upevnenie svietidla, podľa vol’by na nosnej stene alebo na podlahe (pevný podklad).

1. Vyvítajte dve diery s uvedeným odstupom.

2. Upevnite držiak.

— Používajte vhodný upevňovací materiál.

1. Na obidve strany svietidla osadte štvorhrannú maticu.

2. Stahovacie skrutky zaskrutkujte na obidve strany niekolkými otáčkami do štvorhranných matíc a potom osad'te svietidlo do držiaka.

— Podla potreby nastavte sklon svietidla. (→ Nastavenie sklonu svietidla)

1. Utiahnite stahovacie skrutky.

SK

LAA0053

Nastavenie sklonu svietidla

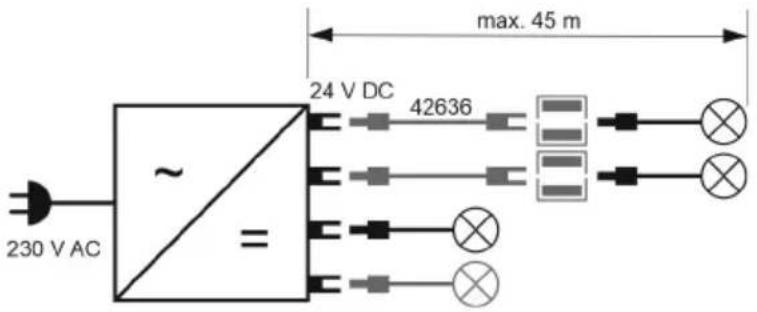

• Každé svietidlo sa môže pripojit na ovládač bud priamo alebo pomocou jedného alebo viace rých predlžovacích vedení LunAqua Power LED kábel 10 m (42636). Maximálna dĺžka vedenia medzi svietidlom a ovládačom nesmie prekročit 45 m.
• Maximálny inštalovaný príkon ovládača sa nesmie prekročit. (→ Návod na použitie ovládača)
• Na obrázku je zobrazený príklad pripojenia svietidiel na ovládač. V závislosti od svietidla a ovládača sú možné iné vyrianty pripojenia.

LAA0048

— Gumové tesnenie musí byt čisté a musí presne lícovat.

— Poškodené gumové tesnenie vymeňte.

PLX0004

SK

Uvedenie do prevádzky

Možné sú tažké poranenia alebo smrt v dôsledku zásahu elektrickým prúdom.

▶ Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody.
▶ Odpojte prístroj od elektrickej siete, skôr ako začnete s prácami na prístroji.

Prístroj v prípade potreby očistite čistou vodou a mäkkou kefkou.

- Dbajte na to, aby do prístroja nevnikla vlhkost.

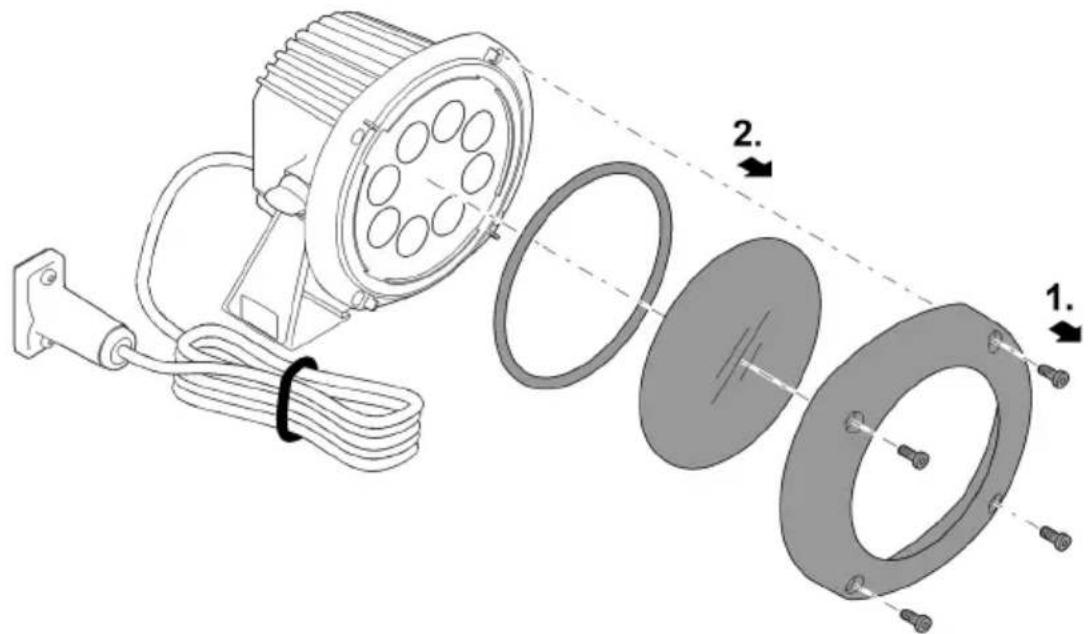

Oprava

1. Uvolnite skrutky a odstráňte vrchný diel.
2. Odstráňte sklo lampy a tesniaci krúžok.
3. Vymeňte sklo lampy.
4. Svietidlo zmontujte v opačnom poradí.

Prístroj sa musí odinštalovať a uskladnit v suchu, keď nie je dosiahnutá prípustná teplota vody a teplota okolia. (→ Technické údaje)

Odstráňte poruchu

Porucha	Príčina	Náprava
Svietidlo nesvieti	Svietidlo nie je pripojené/chýba na-pájacie napätie	Skontrolujte všetky prípojky a káble
	Chybný ovládač	Vymeňte ovládač
	Svietidlo chybné	Vymeňte svietidlo
Intenzita svietidla sa znižuje	Sklo svetlometu je znečistené	Vyčistite sklo lampy
	Pri veľkej tvorbe tepla sa intenzita svetla automaticky zníži pomocou ochrany proti nadmernej teplote	Svietidlo nechajte vychladnúť. Udržiavajte v dostatočnej vzdialenosti od dodatočných zdrojov tepla
Voda v lampe	Poškodené tesnenie	Skontrolujte tesnenie

SK

Technické údaje

LunAqua Power LED XL			3000	4000
Číslo výrobku	Narrow Spot		51968	51970
	Spot		57763	51971
	Flood		57762	51969
	Wide Flood		57764	51978
Uhol vyžarovania	Narrow Spot	°	10	10
	Spot	°	15	15
	Flood	°	30	30
	Wide Flood	°	45	45
Svetelný tok		lm	1250	1350
Teplota chromatickosti bielych LED diód		K	3000 ±200	4000 ±200
Napájacie napätie		V jed-nosm.	24	24
Príkon prúdu		mA	625	625
Príkon		W	15	15
Trieda ochrany			IP 68	IP 68
Ochrana pred nadmernou teplotou			Áno	Áno
Trieda energetickej účinnosti			F	F
Počet bielych LED diód			8	8
Maximálna životnosť		h	50000	50000
Maximálna híbka ponorenia		m	4	4
Dovolená teplota vody(pri prevádzke vo vode, výrobok v aktívnom stave)		°C	+4 ... +35	+4 ... +35
Dovolená teplota okolitého prostredia(pri prevádzke mimo vody, výrobok v aktívnom stave)		°C	-10 ... +40	-10 ... +40
Teplota skladovania(výrobok v neaktívnom stave – bez prúdu)		°C	-20 ... +70	-20 ... +70
Rozmery (D × Š × V)		mm	145 × 160 × 182	145 × 160 × 182
DÍžka kábla		m	5	5
Hmotnosť		kg	1,6	1,6

Likvidácia

UPOZORNENIE

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

Prístroj zlikvidujte prostredníctvom určeného systému na spätný odber.
▶ V prípade otázok sa obráťte na miestnu spoločnosť pre likvidáciu odpadu. Tá vám poskytne informácie o správnom zneškodnení prístroja.
- Prístroj znefunkčnite prerezaním kábla.
