Vrsta izdelka	Komplet LED razsvetljave za zunanjo uporabo, nizka napetost
Znamka	Oase
Model	LunAqua Terra LED Set 6
Kategorija	Zunanja razsvetljava
Število vključenih svetilk	6
Tip svetlobnega vira	LED (svetleča dioda) fiksno vgrajena
Napajalna napetost adapterja	230 V AC
Izhodna napetost (svetilka)	12 V DC
Stopnja zaščite (svetilka)	IP68 (vodotesna do 1 m globine)
Stopnja zaščite (omrežni adapter)	IP44 (zaščiteno pred brizganjem vode)
Največja globina potopitve	1 m
Premer svetilke	40 mm
Višina svetilke (ocenjeno)	30 mm
Premer montažne luknje	40 mm
Najmanjša globina montažne luknje	20 mm
Material ohišja svetilke	Nerjavno jeklo
Material priključnega razdelilnika	Sintetični material
Namenska uporaba	Razsvetljava teras, poti, stopnic, verand, dvorišč in osvetlitev ribnikov (pod vodo)
Odpornost na hojo	Da (pešci)
Najvišja delovna temperatura okolice	45 °C (za optimalno življenjsko dobo LED)
Največje število svetilk na razdelilnik	6
Vzdrževanje in čiščenje	Očistite senčnik z vlažno krpo; takoj odstranite rjave madeže z ustreznim sredstvom
Glavna varnostna navodila	Ne glejte neposredno v vir svetlobe; uporabljajte izključno s priloženim adapterjem; transformator postavite vsaj 2 m od vode; zaščitite priključke pred vlago; uporabite diferenčno zaščito 30 mA
Rezervni deli in popravljivost	Priključni kabli niso zamenljivi; v primeru poškodbe je treba svetilko ali komponento zamenjati (ni popravljivo)
Razpoložljivi dodatki	Podaljški in dodatne svetilke iz serije Oase

Pogosto zastavljena vprašanja - LunAqua Terra LED Set 6 OASE

Koliko svetilk lahko priključim na razdelilnik?

Na priloženi priključni razdelilnik lahko priključite največ 6 svetilk.

Ali lahko svetilke uporabljam pod vodo?

Da, svetilke imajo stopnjo zaščite IP68 in jih lahko potopite do 1 metra globine, na primer za osvetlitev ribnika.

Kako vgraditi svetilke v tla?

Izvrtajte luknjo s premerom 40 mm in globino vsaj 20 mm. Skozi luknjo napeljite priključni kabel, nato vstavite svetilko in po potrebi pritisnite pritrdilne vzmeti.

Kaj storiti, če ena svetilka ne sveti?

Najprej preverite, ali je omrežni adapter priključen in deluje. Če ena svetilka ne sveti, preverite njen priključni kabel; če je poškodovan, je treba svetilko zamenjati.

Ali lahko te svetilke uporabljam z zatemnilnikom?

Ne, uporaba zatemnilnika ni dovoljena, ker lahko uniči elektronske komponente. Namesto tega uporabite časovnik ali senčnik za mrak.

Kako očistiti svetilke?

Redno čistite senčnik z vlažno krpo. Na ohišju iz nerjavnega jekla se lahko pojavijo rjave lise; takoj jih odstranite z ustreznim čistilnim sredstvom.

Kakšna je varnostna razdalja med transformatorjem in vodo?

Transformator (omrežni adapter) mora biti nameščen vsaj 2 metra stran od vode, da preprečite nevarnost električnega udara.

Ali lahko kompletu dodam dodatne svetilke?

Da, lahko dodate svetilke ali podaljške iz serije dodatkov Oase, pri čemer ne smete preseči 6 svetilk na razdelilnik.

Kaj storiti, če je kabel svetilke poškodovan?

Priključni kabli niso zamenljivi. Če je kabel poškodovan, je treba celotno svetilko zamenjati, saj ni popravljiva.

Kakšna je najboljša delovna temperatura za svetilke?

Za največjo življenjsko dobo LED se izogibajte neposredni sončni svetlobi in temperaturam okolice nad 45 °C. Uporabite časovnik za omejitev časa osvetlitve.

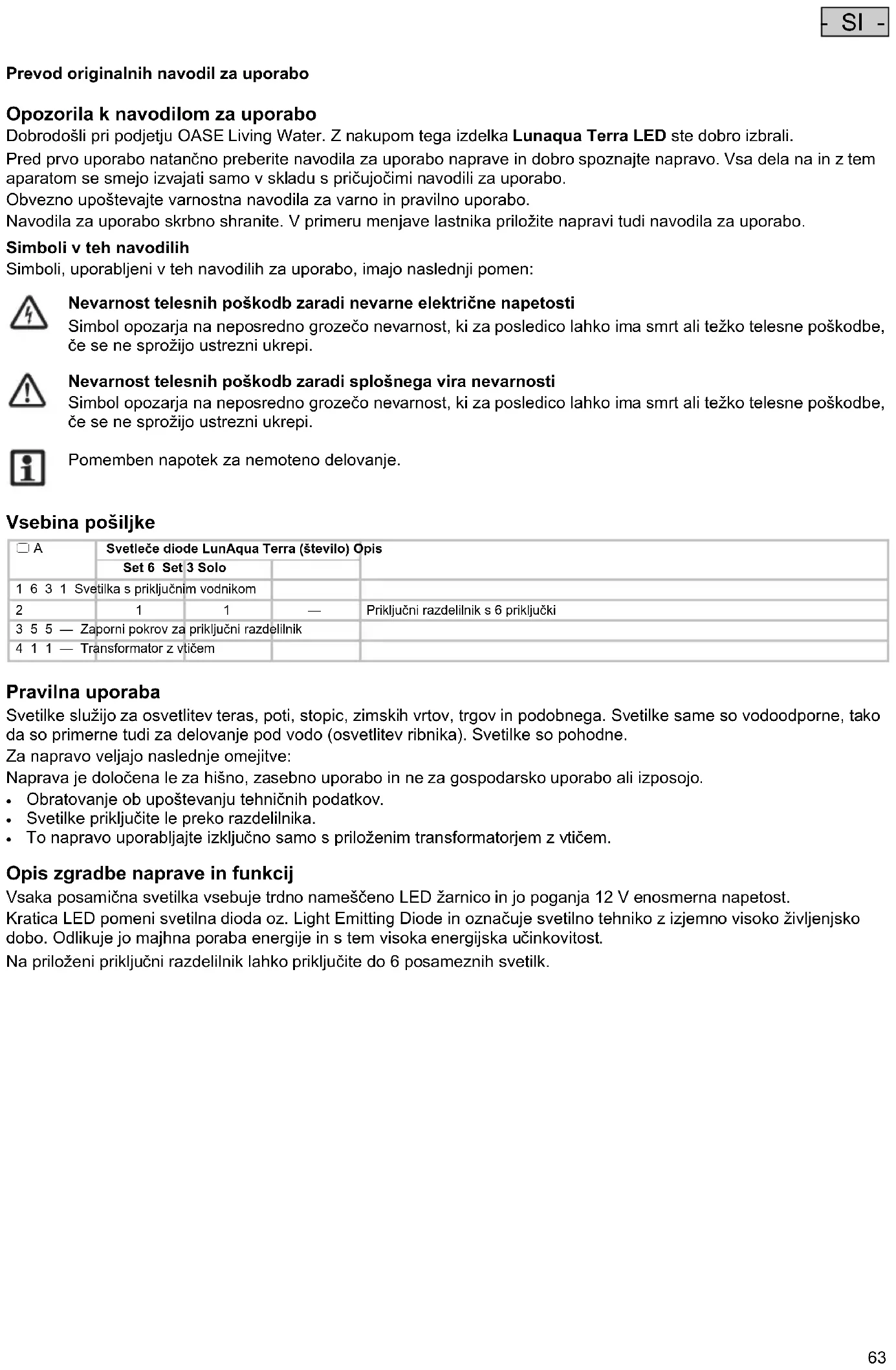

NAVODILA ZA UPORABO LunAqua Terra LED Set 6 OASE

SI Navodila za uporabo

HR Uputa o upotrebi

Dobrodošli pri podjetju OASE Living Water. Z nakupom tega izdelka Lunaqua Terra LED ste dobro izbrali.

Pred prvo uporabo natančno preberite navodila za uporabo naprave in dobro spoznajte napravo. Vsa dela na in z tem aparatom se smejo izvajati samo v skladu s pričujučimi navodili za uporabo.

Obvezno upoštevajte varnostna navodila za varno in pravilno uporabo.

Navodila za uporabo skrbno shranite. V primeru menjave lastnika priložite napravi tudi navodila za uporabo.

Simboli, uporabljeni v teh navodilih za uporabo, imajo naslednji pomen:

Nevarnost telesnih poškodb zaradi nevarne električne napetosti

Simbol opozarja na neposredno grozečo nevarnost, ki za posledico lahko ima smrt ali težko telesne poškodbe, če se ne sprožijo ustrezni ukrepi.

Nevarnost telesnih poškodb zaradi splošnega vira nevarnosti

Simbol opozarja na neposredno grozečo nevarnost, ki za posledico lahko ima smrt ali težko telesne poškodbe, če se ne sprožijo ustrezni ukrepi.

Pomemben napotek za nemoteno delovanje.

Vsebina pošiljke

☐ A	Svetleče diode LunAqua Terra (število) Opis
	Set 6 Set 3 Solo
1 6 3 1 Svetilka s priključnim vodnikom
2	1	1	—	Priključni razdelilnik s 6 priključki
3 5 5 — Zaporni pokrov za priključni razdelilnik
4 1 1 — Transformator z vličem

Pravilna uporaba

Svetilke služijo za osvetlitev teras, poti, stopic, zimskih vrtov, trgov in podobnega. Svetilke same so vodoodporne, tako da so primerne tudi za delovanje pod vodo (osvetlitev ribnika). Svetilke so pohodne.

Za napravo veljajo naslednje omejitve:

Naprava je določena le za hišno, zasebno uporabo in ne za gospodarsko uporabo ali izposojo.

• Obratovanje ob upoštevanju tehničnih podatkov.
• Svetilke priključite le preko razdelilnika.
• To napravo uporabljajte izključno samo s priloženim transformatorjem z vtičem.

Opis zgradbe naprave in funkcij

Vsaka posamična svetilka vsebuje trdno nameščeno LED žarnico in jo poganja 12 V enosmerna napetost. Kratica LED pomeni svetilna dioda oz. Light Emitting Diode in označuje svetilno tehniko z izjemno visoko življenjsko dobo. Odlikuje jo majhna poraba energije in s tem visoka energijska učinkovitost.

Na priloženi priključni razdelilnik lahko priključite do 6 posameznih svetilk.

Varnostna navodila

Od te naprave lahko izhajajo nevarnosti za osebe in stvarne vrednosti, će naprave ne uporabljate strokovno oz. je ne uporabljate v skladu z namenom uporabe ali će ne upoštevate varnostnih predpisov.

To napravo lahko uporabljajo otroci od 8 let naprej in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki pri tem nastanejo. Otroci se ne smejo igrati z napravo. Čiščenja in vzdrževanja ne smejo opravljati otroci brez nadzora.

Nevarnosti, ki jih predstavlja kombinacija vode skupaj z elektriko

• V primeru nepravilnega priključka in nestrokovne uporabe predstavlja voda skupaj z elektriko smrtno nevarnost in nevarnost resnih poškodb zaradi udara.
• Preden sežete v vodo, vedno preklopite vse naprave brez napetosti, ki se nahajajo v vodi.

Pravilna električna namestitev

• Električne instalacije morajo ustrezati nacionalnim graditeljskim določilom in jih sme prevzeti samo strokovnjak za elektriko.
• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je upravičen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in določil.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Priključitev naprave je dovoljena samo, ko se električni podatki naprave in priključek ujemajo. Podatke o napravi najdete na tipski tablici na napravi, na embalaži ali v teh navodilih.
• Napravo morate zavarovati z varovalno napravo za okvarni tok z odmero okvarnega toka maksimalno 30 mA.
• Podaljšek napeljave in električni delilnik (npr. vtičnica) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).
• Povezave z vtičem zavarujte pred vlago.
• Transformator namestite z varnostno razdaljo vsaj 2 m od vode.
• Napravo je dovoljeno povezati le v instalirano vtičnico, ki je v skladu s predpisi.

Varna uporaba

• Naprave s poškodovano električno napeljavo ali poškodovanim ohišjem ni dovoljeno uporabljati.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami, poleg tega pa pazite, da nihče ne more pasti čez njih.
• Ohišje naprave ali pripadajočih delov odpirajte samo, če ste v navodilih izrecno pozvani k temu.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Obrnite se samo na pooblaščeno servisno službo ali v primeru dvoma na proizvajalca, če težav ni mogoče odpraviti.
• Uporabljajte le originalne nadomestne dele in opremo.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Priključnih napeljav ni možno zamenjati. Pri poškodovani napeljavi morate napravo oz. sestavne dele odstraniti.
  • Vtičnice in omrežnega vtiča ni dovoljeno močiti.
  • V nobenem primeru ni dovoljeno gledati neposredno v vir svetlobe na napravi.

Simboli na napravi

Opozorilni simboli na napravi imajo naslednji pomen:

Nevarnost poškodb oseb pri neustrezni uporabi.

Neprimerna uporaba naprave lahko vodi do telesnih poškodb ali materialne škode. Vedno najprej preberite navodila za uporabo.

Uporabni simboli na napravi imajo naslednji pomen:

IP 68 Zaščita pred vdorom tujih teles. Primerno za dolgotrajno uporabo pod vodo do globine 1 m.

IP 44 Zaščiteno pred dotikom nevarnih delov s predmeti do premera 1 mm. Z vseh strani zaščiteno pred pršečo vodo.

Zaščita pred dotikanjem z zaščitno izoliranim ohišjem (zaščitni razred II).

Postavitev in priključevanje

Mehanska instalacija

Vse navedbe mer so v milimetrih (mm).

□ B

Napotki za montažo

• Svetilke so opremljene z montažnimi sponkami. Druga pritrdilna sredstva niso dovoljena. Vgrajene so lahko v tla, steno ali na strop iz trdnih materialov, kot so kamen, les, umetni materiali.
• Priključne napeljave svetilk so lahko položene neposredno v tla ali v pesek/korito iz drobirja. Za zaščito pred poškodbami, napeljavo po potrebi položite v zaščitno cev.
• Transformator z vtičem in priključni razdelilnik postavite na mesto, ki je zaščiteno pred vremenskimi vplivi.

Postopek je naslednji:

• Skicirajte mesta montaže transformatorja z vtičem, priključnega razdelilnika in posameznih svetilk.
• Preverite, ali dolžine kablov zadostujejo za predvideno montažo. Komplet po potrebi podaljšajte z ustreznimi podaljševalnimi kabli ali dopolnilnimi svetilkami iz Oase programa dodatkov.
• Zarišite montažne odprtine in jih izvrtajte z vrtalno krono, primerno za vsakokratni material podlage.
  Premer izvrtine za svetilke: 40 mm.
  Globina izvrtine: Najmanj 20 mm.
  Premer izvrtine za priključno napeljavo: 20 mm.
• Priključni kabel vodite skozi izvrtano luknjo.
• Svetilke vstavite v izvrtano luknjo tako, da se svetilka prilega na montažno površino. Po potrebi z izvijačem krila prižemne vzmeti narahlo potisnite proti ohišju.

Električna inštalacija

□ C

Postopek je naslednji:

• Priključne napeljave svetilk vodite do priključnega razdelilnika.
• Vtič posameznih svetilk povežite z izhodi razdelilnika in vsako povezavo zavarujte s prekrivno matico. Prekrivno matico ročno trdno privijte (Zaščita pred pršečo vodo!).
• Neuporabljene izhode zaprite z zaščitnim pokrovom (Zaščita pred pršečo vodo!).
• Priključno napeljavo razdelilnika povežite s transformatorjem z vtičem.. Prekrivno matico ročno trdno privijte (Zaščita pred pršečo vodo!).
• Transformator namestite z varnostno razdaljo vsaj 2 m od vode.
