| Produkttype | Udendørs LED-belysningssæt med lavspænding |
| Mærke | Oase |
| Model | LunAqua Terra LED Set 6 |
| Kategori | Udendørsbelysning |
| Antal medfølgende lamper | 6 |
| Lyskildetype | Fast integreret LED (lysdiode) |
| Adapterens forsyningsspænding | 230 V AC |
| Udgangsspænding (lampe) | 12 V DC |
| Beskyttelsesklasse (lampe) | IP68 (vandtæt op til 1 m dybde) |
| Beskyttelsesklasse (netadapter) | IP44 (beskyttet mod vandsprøjt) |
| Maksimal nedsænkningsdybde | 1 m |
| Lampens diameter | 40 mm |
| Lampens højde (anslået) | 30 mm |
| Monteringshullets diameter | 40 mm |
| Minimal monteringshuldybde | 20 mm |
| Lampens kapslingsmateriale | Rustfrit stål |
| Forbindelsesfordelermateriale | Syntetisk |
| Korrekt anvendelse | Belysning af terrasser, stier, trapper, verandaer, pladser og havedam (under vandet) |
| Gangtolerance | Ja (fodgængere) |
| Maksimal omgivelsestemperatur under brug | 45 °C (for optimal LED-levetid) |
| Maksimalt antal lamper pr. fordeler | 6 |
| Vedligeholdelse og rengøring | Rengør lampeskærmen med en fugtig klud; fjern straks rustpletter med et passende rengøringsmiddel |
| Vigtigste sikkerhedsanvisninger | Kig ikke direkte ind i lyskilden; brug kun den medfølgende adapter; placer transformeren mindst 2 m fra vand; beskyt forbindelserne mod fugt; brug et fejlstrømsrelæ på 30 mA |
| Reservedele og reparationsmuligheder | Tilslutningskablerne kan ikke udskiftes; ved skade skal lampen eller komponenten udskiftes (kan ikke repareres) |
| Tilgængeligt tilbehør | Forlængerkabler og ekstra lamper fra Oase-sortimentet |
Ofte stillede spørgsmål - LunAqua Terra LED Set 6 OASE
Brugerspørgsmål om LunAqua Terra LED Set 6 OASE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Belysning i PDF-format gratis! Find din vejledning LunAqua Terra LED Set 6 - OASE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. LunAqua Terra LED Set 6 af mærket OASE.
BRUGSANVISNING LunAqua Terra LED Set 6 OASE

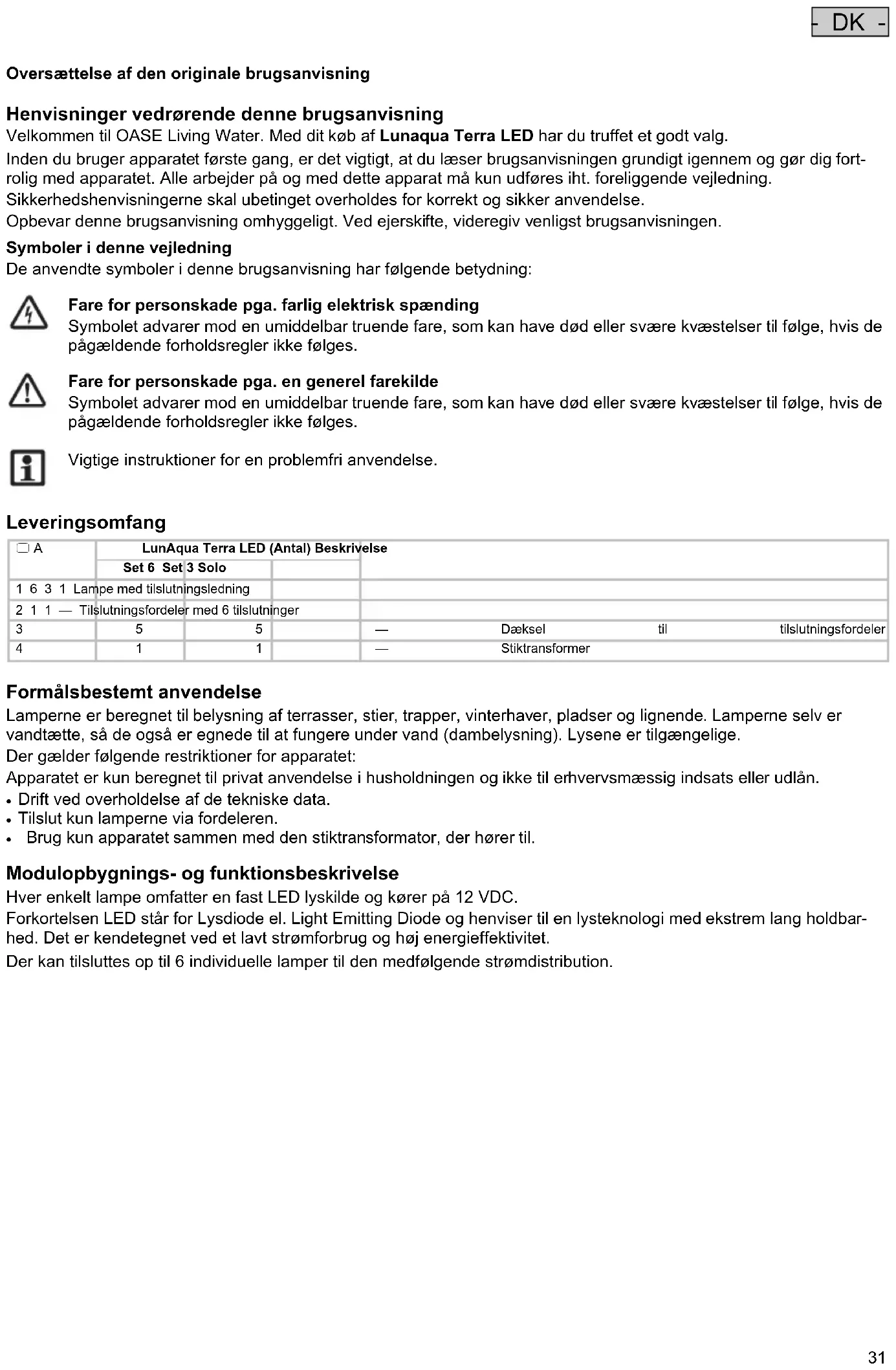

Oversættelse af den originale brugsanvisning
Henvisninger vedrørende denne brugsanvisning
Velkommen til OASE Living Water. Med dit køb af Lunaqua Terra LED har du truffet et godt valg.
Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fortrølig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning.
Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anvendelse.
Opbevar denne brugsanvisning omhyggeligt. Ved ejerskifte, videregiv venligst brugsanvisningen.
Symboler i denne vejledning
De anvendte symboler i denne brugsanvisning har følgende betydning:
Fare for personskade pga. farlig elektrisk spænding
Symbolet advarer mod en umiddelbar truende fare, som kan have død eller svære kvæstelser til følge, hvis de pågældende forholdsregler ikke følges.
Fare for personskade pga. en generel farekilde
Symbolet advarer mod en umiddelbar truende fare, som kan have død eller svære kvæstelser til følge, hvis de pågældende forholdsregler ikke følges.
Vigtige instruktioner for en problemfri anvendelse.
Leveringsomfang
| ☐ A | LunAqua Terra LED (Antal) Beskrivelse | |||
| Set 6 Set 3 Solo | ||||
| 1 6 3 1 Lampe med tilslutningsledning | ||||
| 2 1 1 — Tilslutningsfordeler med 6 tilslutninger | ||||
| 3 | 5 | 5 | — Dæksel til tilslutningsfordeler | |
| 4 | 1 | 1 | — Stiktransformer | |
Lamperne er beregnet til belysning af terrasser, stier, trapper, vinterhaver, pladser og lignende. Lamperne selv er vandtætte, så de også er egnede til at fungere under vand (dambelysning). Lysene er tilgængelige.
Der gælder følgende restriktioner for apparatet:
Apparatet er kun beregnet til privat anvendelse i husholdningen og ikke til erhvervsmæssig indsats eller udlån.
- Drift ved overholdelse af de tekniske data.
- Tilslut kun lamperne via fordeleren.
- Brug kun apparatet sammen med den stiktransformator, der hører til.
Modulopbygnings- og funktionsbeskrivelse
Hver enkelt lampe omfatter en fast LED lyskilde og kører på 12 VDC.
Forkortelsen LED står for Lysdiode el. Light Emitting Diode og henviser til en lysteknologi med ekstrem lang holdbarhed. Det er kendetegnet ved et lavt strømforbrug og høj energieffektivitet.
Der kan tilsluttes op til 6 individuelle lamper til den medfølgende strømdistribution.
Sikkerhedsanvisninger
Dette apparat kan medføre fare for personer og materielle værdier, hvis det anvendes usagkyndigt eller i modstrid med anvendelsesformålet, eller hvis sikkerhedsanvisningerne ikke følges.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
Farer ved kombinationen af vand og elektricitet
- Kombinationen af vand og elektricitet kan ved ikke-forskriftsmæssig tilslutning eller usaglig håndtering medføre død eller svære kvæstelser pga. elektrisk chok.
- Træk altid netstikket ud til alle enheder der befinder sig i vandet, før du stikker hånden ned i vandet.
Forskriftsmæssig elektrisk installation
- Elektriske installationer skal overholde de nationale byggebestemmelser og må kun udføres af en autoriseret elektriker.
- En person betragtes som autoriseret elektriker, hvis vedkommende som følge af sin faglige uddannelse, sin viden og erfaring er i stand til og berettiget til at bedømme og udføre det arbejde, som er blevet overdraget til vedkommende. Arbejdet som autoriseret elektriker omfatter også erkendelse af eventuelle farer og hensyntagning til relevante regionale og nationale normer, forskrifter og bestemmelser.
- Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.
- Det er kun tilladt at tilslutte apparatet, hvis de elektriske data for apparatet og strømforsyningen stemmer overens. Apparatets data befinder sig på apparatets typeetikette og på indpakningen eller i denne brugsanvisning.
- Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA.
- Forlængerledning og strømfordeler (f. eks. strømskinne) skal i anvendelsen være placeret frit (stænktæt).
- Beskyt stikforbindelserne mod fugtighed.
- Transformator skal opstilles med en sikkerhedsafstand på mindst 2 m fra vandet.
- Tilslut kun apparatet til en forskriftsmæssigt installeret stikdåse.
Sikker drift
- Ved defekte elektriske ledninger eller defekt kabinet må apparatet ikke anvendes.
- Bær eller træk ikke apparatet i den elektriske ledning.
- Opbevar ledninger, så de er beskyttet mod beskadigelse, og pas på, at ingen kan falde over dem.
- Apparatets kabinet eller tilhørende dele må kun åbnes, hvis du udtrykkeligt bliver opfordret til det i vejledningen.
- Der må kun gennemføres arbejde på apparatet, som er beskrevet i denne vejledning. Henvend dig til et autoriseret serviceværksted eller i tvivlstilfælde til producenten, hvis det ikke er muligt at afhjælpe problemerne.
- Anvend kun originale reservedele og originalt tilbehør til apparatet.
- Foretag aldrig tekniske ændringer på apparatet.
- Forbindelsesledningerne kan ikke skiftes ud. Ved en beskadiget ledning skal hhv. apparatet og bestanddelen bortskaffes.
- Hold stikdåsen og netstikket tørt.
- Kig aldrig direkte ind i apparatets lyskilde.
Symboler på apparatet
Advarselssymbolerne på apparatet har følgende betydning:
Fare for personkvæstelser ved ukorrekt brug
Ukorrekt brug af apparatet kan lede til skader på krop eller ejendom. Læs altid brugsvejledningen først.
Brugssymbolerne på apparatet har følgende betydning:
IP 68 Beskyttelse mod indtrængning af fremmedlegemer. Velegnet til permanent brug under vand indtil 1 m dybde.
IP 44 Beskyttet mod adgang til farlige dele med genstande indtil 1 mm i diameter. Stænkbeskyttet fra alle sider.
Kontaktbeskyttet med isoleret kabinet (beskyttelsesklasse II).
Alle mål er angivet i millimeter (mm).
□ B
Instruktioner til montering
- Lamperne er udstyret med monteringsklemmer. Andre fastgørelsesanordninger er ikke tilladt. De kan installeres i gulv, væg eller loft af solide materialer som sten, træ og plast.
- Lampernes tilslutningsledninger kan lægges direkte i jorden eller sand/delebedet. Til beskyttelse mod beskadigelser på ledningerne lægges de ved behov ind i et beskyttende rør.
- Stiktransformer og tilslutningsfordeler skal placeres et sted med beskyttelse mod vejrpåvirknnger.
Sådan gør du:
- Lav en skitse over monteringssteder for stiktransformer, tilslutningsfordeler og de enkelte lamper.
- Kontroller at kableme er lange nok til den påtænkte montering. Sættet kan om nødvendigt udvides med passende forlængerledninger eller supplerende lamper fra Oase tilbehørsprogrammet.
- Marker borehullerne og bor dem med et egnet borebit til det pågældende materiale.
Diameter på borehul til lamper: 40 mm.
Boredybde: mindst 20 mm.
Diameter på borehul til tilslutningsledning: 20 mm.
- Før tilslutningsledningen gennem borehullet.
- Lamperne sættes i borehullet, således at de flugter med monteringsfladen. Om nødvendigt trykkes vingerne på fjederen let mod kabinettet med en skruetrækker.
Elektrisk installation
□ C
Sådan gør du:
- Før lampernes tilslutningsledninger til tilslutningsfordeleren.
- Forbind stikkene fra de enkelte lamper med udgangene på fordeleren og sikr hver forbindelse med møtrikken. Stram møtrikken med hånden (stænkbeskyttelse!)
- Ubenyttede udgange lukkes med beskyttelseshætte (stænkbeskyttelse!).
- Forbind fordelerens tilslutningsledning med stiktransformeren. Stram møtrikken med hånden (stænkbeskyttelse!)
- Transformator skal opstilles med en sikkerhedsafstand på mindst 2 m fra vandet.
Drift
Achtung! Følsomme elektriske komponenter.
Mulige følger: Apparatet bliver ødelagt.
Beskyttelsesforanstaltninger: Tilslut ikke apparatet til en dæmpbar strømforsyning.
OBS!
For at sikre maksimal levetid på LED'en, skal man være opmærksom på følgende punkter:
- Undgå at anvende lamperne i direkte sollys og ved omgivende temperaturer over 45 °C.
- Styr lamperne via en timer eller en fotoelektrisk afbryder. Følg vejledningen til det pågældende ekstraudstyr!
Tilslutning: Anbring stiktransformer i stikdåsen. Apparatet tilsluttes straks, när strømforbindelsen er etableret.
Frakobling: Træk stiktransformer ud.
Afhjælpning af fejl
| Fejl | Årsag | Afhjælpning |
| Ingen lampe lyser Stiktransformer ikke sat i Anbring stiktransformer i stikdåsen | ||
| Strømtilførslen er afbrudt Kontroller strømtilførslen | ||
| Stiktransformer er slået fra pga. for høj om-givende temperatur | ||
| Stiktransformer defekt Udskift stiktransformer | ||
| Tilslutningsfordeler defekt Udskift tilslutningsfordeler | ||
| En lampe lyser ikke Strømtilførslen er afbrudt Tjek tilslutningsledning. I fald den er beskadi- | get, udskift lampen | |
| Stikforbindelse korroderet Rengør stikforbindelse | ||
| Lyskilden er defekt Udskift lampen | ||
| Udgang på tilslutningsfordeler defekt Udskift tilslutningsfordeler | ||
Rengøring
Forsigtig! Farlig elektrisk spænding.
Mulige følger: Død eller alvorlige kvæstelser.
Forholdsregler:
- Træk netstikket ud til alle apparater, der befinder sig i vandet, før du stikker hånden ned i vandet.
- Træk stiktransformeren ud før du arbejder på apparatet.
- Sikres mod utilsigtet genstart.
Rengør lampeskærmen fra tid til anden med en fugtig klud.
Lampekabinettet af korrosionsbestandigt rustfrit stål kan undertiden få flyverust. Fjern flyverusten med et passende rengøringsmiddel.
Bortskaffelse
Støt os i vores bestræbelser på at fremme miljøet og overhold de følgende anvisninger for bortskaffelse!
| Bortskaffes via genbrugssystem. Elektriske apparater skal i hvert enkelt tilfælde gøres ubrugelige ved at snitte kablerne over! | Bortskaffelse med husholdningsaffald: |
| Lamper | Emballage |
| Tilslutningsfordeler | |
| Stiktransformer |
Symbolet henviser til en akutt truende fare som kan medføre alvorlige personskader eller død, dersom ikke de nødvendige forholdsregler treffes.
Fare for personskade ved en generell risikokilde
Symbolet henviser til en akutt truende fare som kan medføre alvorlige personskader eller død, dersom ikke de nødvendige forholdsregler treffes.
Sikkerhetsanvisninger
- Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
Sikker drift
Symboler på apparatet
Advarselssymboler på apparatet har følgende betydning:
Forholdsregel: Apparatet må ikke kobles til en dimmbar strømforsyning.
