| Typ produktu | Nízkonapěťová venkovní LED osvětlovací sada |
| Značka | Oase |
| Model | LunAqua Terra LED Set 6 |
| Kategorie | Venkovní osvětlení |
| Počet zahrnutých svítidel | 6 |
| Typ světelného zdroje | Pevně integrovaná LED |
| Napájecí napětí adaptéru | 230 V AC |
| Výstupní napětí (svítidlo) | 12 V DC |
| Stupeň krytí (svítidlo) | IP68 (vodotěsné do hloubky 1 m) |
| Stupeň krytí (síťový adaptér) | IP44 (chráněno proti stříkající vodě) |
| Maximální hloubka ponoření | 1 m |
| Průměr svítidla | 40 mm |
| Výška svítidla (odhad) | 30 mm |
| Průměr montážního otvoru | 40 mm |
| Minimální hloubka montážního otvoru | 20 mm |
| Materiál pouzdra svítidla | Nerezová ocel |
| Materiál spojovacího rozdělovače | Syntetický |
| Určené použití | Osvětlení teras, cest, schodišť, verand, náměstí a osvětlení jezírek (pod vodou) |
| Odolnost proti chůzi | Ano (chodci) |
| Maximální okolní teplota při použití | 45 °C (pro optimální životnost LED) |
| Maximální počet svítidel na rozdělovač | 6 |
| Údržba a čištění | Čistěte stínítko vlhkým hadříkem; okamžitě odstraňte rezavé skvrny vhodným přípravkem |
| Hlavní bezpečnostní pokyny | Nedívejte se přímo do světelného zdroje; používejte výhradně s dodaným adaptérem; umístěte transformátor nejméně 2 m od vody; chraňte spoje před vlhkostí; použijte proudový chránič 30 mA |
| Náhradní díly a opravitelnost | Připojovací kabely nejsou vyměnitelné; v případě poškození musí být svítidlo nebo součást vyměněna (neopravitelné) |
| Dostupné příslušenství | Prodlužovací kabely a další svítidla z řady Oase |
Často kladené otázky - LunAqua Terra LED Set 6 OASE
Dotazy uživatelů ohledně LunAqua Terra LED Set 6 OASE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod LunAqua Terra LED Set 6 - OASE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. LunAqua Terra LED Set 6 značky OASE.
NÁVOD K OBSLUZE LunAqua Terra LED Set 6 OASE
SK Návod na použitie

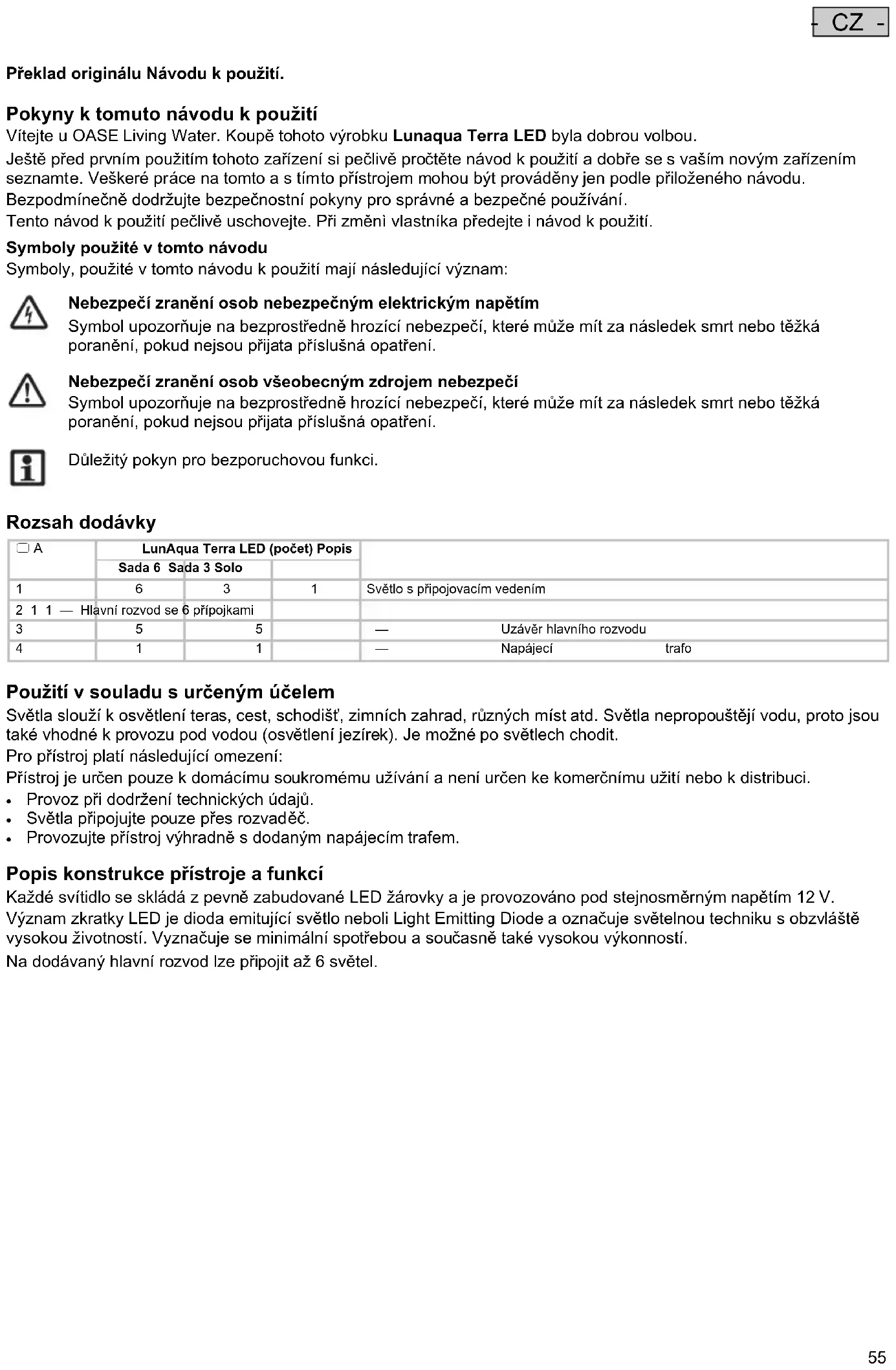

Překlad originálu Návodu k použití.
Pokyny k tomuto návodu k použití
Vítejte u OASE Living Water. Koupě tohoto výrobku Lunaqua Terra LED byla dobrou volbou.
Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu.
Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání.
Tento návod k použití pečlivě uschovejte. Při změní vlastníka předejte i návod k použití.
Symboly použité v tomto návodu
Symboly, použité v tomto návodu k použití mají následující význam:
Nebezpečí zranění osob nebezpečným elektrickým napětím
Symbol upozorňuje na bezprostředně hrozící nebezpečí, které může mít za následek smrt nebo těžká poranění, pokud nejsou přijata příslušná opatření.
Nebezpečí zranění osob všeobecným zdrojem nebezpečí
Symbol upozorňuje na bezprostředně hrozící nebezpečí, které může mít za následek smrt nebo těžká poranění, pokud nejsou přijata příslušná opatření.
Důležitý pokyn pro bezporuchovou funkci.
Rozsah dodávky
| ☐ A | LunAqua Terra LED (počet) Popis | |||
| Sada 6 Sada 3 Solo | ||||
| 1 | 6 | 3 | 1 | Světlo s připojovacím vedením |
| 2 1 1 — Hlavní rozvod se 6 přípojkami | ||||
| 3 | 5 | 5 | — Uzávěr hlavního rozvodu | |
| 4 | 1 | 1 | — Napájecí trafo | |
Použití v souladu s určeným účelem
Světla slouží k osvětlení teras, cest, schodišť, zimních zahrad, různých míst atd. Světla nepropouštějí vodu, proto jsou také vhodné k provozu pod vodou (osvětlení jezírek). Je možné po světlech chodit.
Pro přístroj platí následující omezení:
Přístroj je určen pouze k domácímu soukromému užívání a není určen ke komerčnímu užití nebo k distribuci.
• Provoz při dodržení technických údajů.
- Světla připojujte pouze přes rozvaděč.
• Provozujte přístroj výhradně s dodaným napájecím trafem.
Popis konstrukce prístroje a funkcí
Každé svítidlo se skládá z pevně zabudované LED žárovky a je provozováno pod stejnosměrným napětím 12 V. Význam zkratky LED je dioda emitující světlo neboli Light Emitting Diode a označuje světelnou techniku s obzvláště vysokou životností. Vyznačuje se minimální spotřebou a současně také vysokou výkonností.
Na dodávaný hlavní rozvod lze připojit až 6 světel.
Bezpečnostní pokyny
Tento přístroj může být zdrojem nebezpečí pro osoby a věcné hodnoty, pokud je používán nesprávně resp. v rozporu s určeným účelem nebo pokud nejsou dodržovány bezpečnostní předpisy.
Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nestatkem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o bezpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.
Nebezpečí vznikající kombinací vody a elektrické energie
- Kombinace vody a elektrické energie může při připojení v rozporu s předpisy nebo nesprávné manipulaci vést k usmrcení nebo těžkým poraněním.
- Než sáhnete do vody, odpojte od napětí přístroje, které se nachází ve vodě.
Elektrická instalace podle předpisů
- Elektrické instalace musí odpovídat národním ustanovením pro zřizovatele a smí je provádět pouze kvalifikovaný elektrikář.
- Za kvalifikovaného elektrikáře je považována osoba, která je na základě svého odborného vzdělání, znalostí a zkušeností způsobilá a oprávněná provádět jí zadané práce. Práce odborníka zahrnuje také rozeznání možného nebezpečí a dodržování příslušných místních a národních norem, předpisů a ustanovení.
- S případnými otázkami a potížemi se obrat'te na kvalifikovaného elektrikáře.
- Připojení přístroje je povoleno pouze tehdy, shodují-li se elektrické údaje přístroje s proudovým napájením. Údaje o přístroji se nachází na typovém štítku přístroje, na obalu nebo v tomto návodu.
- Přístroj musí být zajištěn pomocí ochranného zařízení chybného proudu s reakčním proudem maximálně 30 mA.
- Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
- Chraňte zásuvkové spojení před vlhkostí.
- Trafo musí být instalováno v bezpečné vzdálenosti minimálně 2 m od vody.
- Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.
Bezpečný provoz
- Při vadném elektrickém vedení nebo poškozeném krytu nesmí být přístroj provozován.
- Nenoste nebo netahejte přístroj za elektrické vedení!
- Pokládejte vedení tak, aby bylo chráněno před poškozením a dbejte na to, aby o ně nikdo nemohl zakopnout.
- Otevírejte kryt přístroje nebo příslušné díly jen tehdy, pokud jste k tomu vysloveně vyzvání v návodu.
- Provádějte na přístroji jenom práce, popsané v tomto návodu. Pokud nelze problémy odstranit, kontaktujte autorizovaný zákaznický servis nebo v případě pochybností výrobce.
- Používejte pro přístroj pouze originální náhradní díly a příslušenství.
- Nikdy neprovádějte technické změny na přístroji.
- Připojovací vedení nelze vyměnit. Při poškozeném vedení musí být přístroj příp. jeho součásti zlikvidovány.
- Udržujte zásuvku a síťovou zástrčku suchou.
- Nikdy se nedívejte přímo do světelného zdroje přístroje.
Varovné symboly na přístrojí mají následující význam:
Nebezpečí tělesného poškození při nevhodném zacházení
Nevhodné zacházení s přístrojem může vést k tělesnému nebo majetkovému poškození. Vždy si nejprve přečtěte návod k použití.
Použité symboly na přístroji mají následující význam:
IP 68 Chráněno proti proniknutí cizími tělesy. Určeno pro dlouhodobé použití pod vodou do hloubky 1 m.
IP 44 Ochrana proti dotyku nebezpečných dílů objekty do průměru 1 mm Chráněno proti stříkající vodě ze všech stran.
Ochrana proti dotyku izolačním krytem (třída ochrany II).
Instalace a připojení
Mechanická instalace
Všechny rozměry jsou uvedeny v milimetrech (mm).
□ B
Montážní pokyny
- Světla jsou vybavena montážními svorkami. Jiné upevňovací prostředky nejsou povoleny. Lze je zabudovat na dno, stěnu nebo na strop z pevných materiálů, jakými jsou kámen, dřevo, plast.
- Připojovací vedení světel lze položit přímo do zeminy nebo do písku, příp. štěrku. Za účelem ochrany proti poškození vložte vodiče, do ochranných trubic.
- Napájecí trafo a hlavní rozvod umístěte na místě chráněném před povětrnostními vlivy.
Postupujte následovně:
- Načrtněte si místo montáže napájecího trafa, hlavního rozvodu a jednotlivých světel.
- Zkontrolujte, zda vystačí délky kabelů pro určenou montáž. Sadu můžete rozšířit o vhodný prodlužovací kabel nebo náhradní světlo z příslušenství společnosti Oase.
- Vyznačte montážní vývrty a vyvrtejte je pomocí vhodného vrtáku na příslušný podklad.
Průměr vývrtů pro světla: 40 mm.
Hloubka vývrtů: alespoň 20 mm.
Průměr vývrtů pro přípojná vedení: 20 mm. - Přípojná vedení ved'te vyvrtanými otvory.
- Světlo vsadte do vyvrtaného otvoru tak, aby dolehlo na montážní plochu. Popřípadě lehce tlačte šroubováken na křídlo pružiny proti krytu.
Elektrická instalace
□ C
Postupujte následovně:
- Přípojné vedení světla ved'te k hlavnímu rozvodu.
- Spojte konektory každého světla s konci rozvaděče a každý spoj zajistěte převlečnou maticí. Převlečnou maticí utáhněte pevně rukou (Ochrana před stříkající vodou!).
- Nepoužité konce uzavřete ochrannou krytkou (Ochrana před stříkající vodou!).
- Přípojné vedení rozvaděče spojte s napájecím trafem. Převlečnou matici utáhněte pevně rukou (Ochrana před stříkající vodou!).
- Trafo musí být instalováno v bezpečné vzdálenosti minimálně 2 m od vody.
Provoz
Pozor! Citlivé elektrické součásti.
Možné následky: Dojde ke zničení přístroje.
Ochranné opatření: Přístroj nepřipojujte ke stmívatelnému zdroji proudu.
Upozornění!
Pro zajištění maximální životnosti LED dodržujte následující body:
- Vyhýbějte se provozu světla při přímém slunečním záření a při teplotách okolního prostředí nad 45 °C.
- Světla ovládejte pomocí spínacích hodin nebo spínačem stmívání. Řid'te se návodem k použití každého přídavného zařízení!
Zapínání: Napájecí trafo zapojte do zásuvky. Přístroj se zapíná ihned, jakmile je zapojeno přívodní vedení elektrického proudu.
Vypínání: Vytáhněte napájecí trafo.
Odstraňování poruch
| Porucha | Příčina | Odstranění |
| Žádné světlo nesvítí | Napájecí trafo není napájeno | Napájecí trafo zapněte do sítě |
| Přerušen přívod proudu | Zkontrolovat přívod proudu | |
| Napájecí trafo se vyplo z důvodu příliš vysoké teploty okolního prostředí | Napájecí trafo nechte vychladit, zvolte jiné stanoviště | |
| Napájecí trafo je poškozeno Vyměňte napájecí trafo | ||
| Hlavní rozvod je poškozen Vyměňte hlavní rozvod | ||
| Jedno světlo nesvítí | Přerušen přívod proudu | Zkontrolujte vedení. Pokud je poškozen, světlo vyměňte |
| Zástrčkové spoje korodují | Vyčistěte zástrčkové spoje | |
| Žárovka je defektní | Vyměňte světlo | |
| Výstup na hlavní rozvod je poškozen | Vyměňte hlavní rozvod | |
Čištění
Pozor! Nebezpečné elektrické napětí.
Možné následky: smrt nebo těžká zranění.
Ochranná opatření:
- Dříve, než sáhnete do vody, vždy vytáhněte zástrčky všech přístrojů, které jsou ve vodě, ze zásuvky.
- Pred prací na zařízení vytáhněte napájecí trafo ze sítě.
- Zajistěte proti neúmyslnému opětovnému zapnutí.
Svítidlo občas otřete vlhkou utěrkou.
Světelný kryt z nerezavějící ušlechtilé oceli může příležitostně vykazovat vrstvu rzi. Odstraňte ji pomocí vhodného čisticího prostředku.
Likvidace
Podpořte naši snahu o zachování životního prostředí a dbejte následujících pokynů k likvidaci!
| Likvidace přes sběrný systém. Elektrický přístroj v každém případě zbavte nepotřebných kabelů! | Likvidace v domovním odpadu: |
| Světla | Balení |
| Hlavní rozvod | |
| Napájecí trafo |
