Producttype	LED-projector voor vijver en tuin
Merk	OASE
Model	LunAqua 3 LED
Gebruik	Boven en onder water, voor vijvers en bassins
Afmetingen (projector)	Ongeveer 150 mm diameter, hoogte 100 mm
Gewicht (projector)	Ongeveer 0,5 kg
Voeding	Transformator meegeleverd, netspanning 230 V / 50 Hz, laagspanningsuitgang
Bescherming	IP68 (onderdompelbaar tot 3 m)
Hoofdfuncties	Verstelbare verlichting, wandmontage, vloermontage of op staaf
Kanteling	Instelbaar met borgschroef
Inhoud van de levering	LED-projector, transformator, steunvoet, aardpen (afhankelijk van set)
Onderhoud en reiniging	Reinigen met schoon water en zachte borstel
Lamp vervangen	Alleen originele OASE LED-lamp
Reserveonderdelen	Beschikbaar op www.oase-livingwater.com/reserveonderdelen
Veiligheidsvoorschriften	Gebruiken met aardlekschakelaar 30 mA, transformator >2 m van het water, niet gebruiken met dimmer
Omgevingstemperatuur	Niet gespecificeerd - gebruik buitenshuis
Garantie	Raadpleeg de verkoper of OASE
Land van herkomst	Niet gespecificeerd - waarschijnlijk Duitsland

Veelgestelde vragen - LunAqua 3 LED OASE

Hoe installeer ik de LunAqua 3 LED projector?

U kunt hem aan de muur monteren, op de grond met de steunvoet, of op de meegeleverde staaf. Voor montage op een staaf: verwijder de projector van de voet, schuif hem op de staaf en druk de staaf in de grond. Zorg voor voldoende stabiliteit.

Kan ik deze verlichting onder water gebruiken?

Ja, de LunAqua 3 LED is ontworpen voor gebruik boven en onder water. Hij is waterdicht en kan tot 3 meter worden ondergedompeld.

Hoe sluit ik het apparaat aan?

Sluit de kabel van de projector aan op de aansluiting van de transformator en draai de koppelmoer met de hand vast. Sluit vervolgens de transformator aan op een volgens de voorschriften geïnstalleerd stopcontact. De transformator moet op minimaal 2 meter van het water worden geplaatst.

Wat moet ik doen als de lamp niet brandt?

Controleer eerst de stroomvoorziening (stopcontact, zekering). Als dat in orde is, is de lamp mogelijk defect. Vervang deze door een originele OASE-lamp. Let op: schakel altijd de stroom uit voor elke ingreep.

Hoe vervang ik de lamp?

Draai de schroefring los, verwijder het glas en de O-ring. Verwijder de defecte lamp en plaats de nieuwe (alleen een originele OASE-lamp). Monteer in omgekeerde volgorde en controleer of de O-ring goed zit. Sluit weer aan en test.

Kan ik een dimmer gebruiken?

Nee, het apparaat mag niet worden gebruikt met een dimmer. Dit kan de gevoelige elektrische componenten van de projector beschadigen.

Hoe reinig ik de projector?

Reinig het apparaat met schoon water en indien nodig met een zachte borstel. Zorg ervoor dat er geen vocht binnendringt. Schakel altijd de stroom uit voor het reinigen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Gebruik een aardlekschakelaar van maximaal 30 mA. Plaats de transformator op meer dan 2 m van de waterkant. Sluit alleen aan als de elektrische eigenschappen overeenkomen. Niet gebruiken als de kabel of behuizing beschadigd is.

Waar vind ik reserveonderdelen?

OASE-reserveonderdelen zijn beschikbaar op www.oase-livingwater.com/reserveonderdelen. Gebruik alleen originele onderdelen om een goede werking te garanderen.

Hoe kantel ik de projector?

Draai de borgschroef met de klok mee om los te maken, kantel het apparaat in de gewenste hoek, draai de schroef vervolgens tegen de klok in om de positie vast te zetten.

GEBRUIKSAANWIJZING LunAqua 3 LED OASE

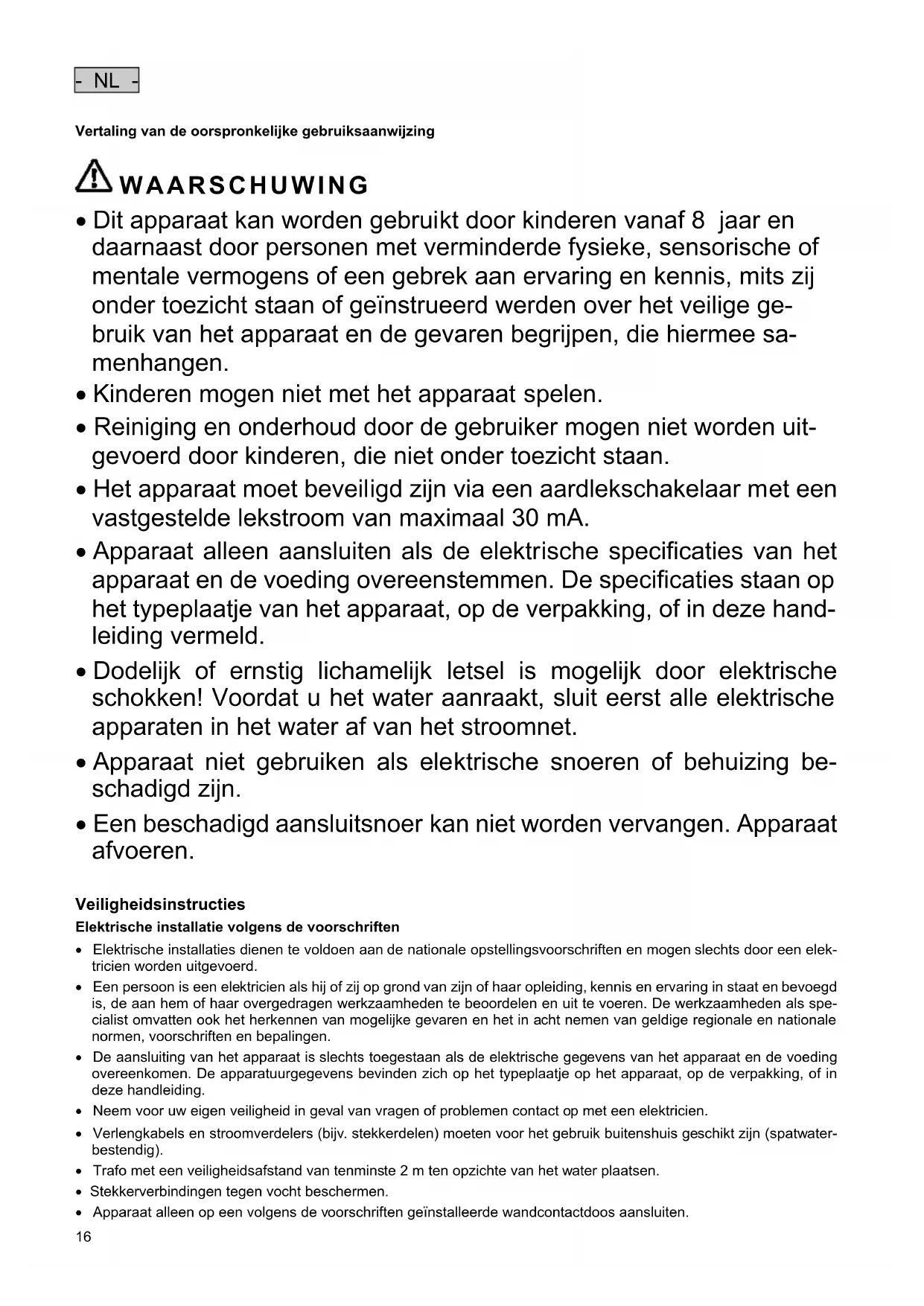

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen.

- Kinderen mogen niet met het apparaat spelen.

- Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

- Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.

- Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.

- Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet.

- Apparaat niet gebruiken als elektrische snoeren of behuizing beschadigd zijn.

- Een beschadigd aansluitsnoer kan niet worden vervangen. Apparaat afvoeren.

Veiligheidsinstructies

Elektrische installatie volgens de voorschriften

- Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elektricien worden uitgevoerd.

- Een persoon is een elektricien als hij of zijn op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.

- De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in deze handleiding.

- Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.

- Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).

- Trafo met een veiligheidsafstand van tenminste 2 m ten opzichte van het water plaatsen.

- Stekkerverbindingen tegen vocht beschermen.

- Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.

Veilig gebruik

• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.
• Apparaat niet aan het elektrische snoer dragen of trekken.
• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.
• Het apparaat nooit aan technische modificaties onderwerpen.
• De behuizing van het apparaat of biibehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist.
• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.
• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.
• Gebruik het apparaat uitsluitend met de meegeleverde trafo.
• De meegeleverde elektrische voeding en de stekerverbindingen van de stroomkabels zijn niet waterdicht, maar slechts bestand tegen regen en spatwater. Zij mogen niet zo worden aangelegd of gemonteerd dat ze in het water liggen.

Instructies betreft deze gebruiksaanwijzing

Welkom bij OASE Living Water. Met de aanschaf van het product LunAqua 3 LED heeft u een goede keuze gemaakt. Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Waarschuwingen in deze handleiding

Waarschuwingen

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WAARSCHUWING

• Betekent een mogelijk gevaarlijke situatie.
• Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn.

OPMERKING

Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld.

Verwijzingen in deze handleiding

☐ A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.

Leveringsomvang

☐ A	LunAqua 3 LED Aantal		Beschrijving
	Set 1	Set 3
1	1	3	LED-spot (inclusief lichtmiddel) met voet
2	1	1	Trafo
3	-	1	3-vakverdeler
4	1	3	Grondpen

- NL -

Beoogd gebruik

LunAqua 3 LED, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor gebruik in fonteininstallaties en vijvers.
• Voor gebruik boven en onder water.
• Gebruik onder naleving van de technische gegevens.

Plaatsen en aansluiten

□ B

• Trafo ten minste 2 m van de vijverrand af opstellen.
• Plaats het apparaat zodanig, dat het voor niemand een gevaar kan opleveren.
• Zorg er voor dat het apparaat stevig staat. Bij de wand- of staande montage moet de stabiliteit van de ondergrond zijn gewaarborgd.
• Bij plaatsing boven water: Minstens 50 m veiligheidsafstand van het brandbare materiaal aanhouden. Apparaat niet afdekken!

Wand- of grondmontage

□ C

- Voetstuk naar keuze neerzetten of op vaste grond of op een draagkrachtige muur schroeven.

Montage op de grondpin

Zo gaat u te werk:

□D

1. Schijnwerper zijdelings van voet aftrekken.
2. Schijnwerper zijdelings over de grondpin schuiven en deze bijna geheel in de grond steken. Stabiliteit controleren.

Apparaat kantelen

□E

- Borgschroef linksom draaien en apparaat naar wens kantelen. Voor het vastzetten borgschroef rechtsom draaien.

Apparaat aansluiten

□F

- Aansluitleiding van de schijnwerper op de bus van de trafo aansluiten en de wartelmoer handvast aantrekken.

Inbedrijfstelling

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Inschakelen:Plaats de netsteker van de trafo in het stopcontact.

- Werking van de schijnwerper controleren.

Uitschakelen: Trek de netsteker van de trafo uit het stopcontact.

Storing verhelpen

Storing	Oorzaak	Remedie
Lamp brandt niet	Stroomtoevoer onderbroken	Stroomtoevoer controleren
	Lichtmiddel defect	Lichtmiddel verwisselen
Lichtsterkte vermindert	Lampglas is verontreinigd	Reinigen
	Lichtsterkte neemt af met toenemende inscha-kelduur	Lichtmiddel verwisselen
Water in de schijnwerperbehuizing	Afdichting defect	Afdichtingen controleren en indien nodig vervangen

Reiniging en onderhoud

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

- Let er op, dat er geen vocht in het apparaat komt.

Apparaat reinigen

Reinig het apparaat indien nodig met kraanwater en een zachte borstel.

Lichtmiddel vervangen

• Gebruik uitsluitend origineel lichtmiddel van OASE. (→Technische gegevens)
• Vervangonderdelen van andere producenten kunnen het apparaat beschadigen.

Zo gaat u te werk:

□ G

1. Schroefring afschroeven.
2. Glasschijf en O-ring op beschadiging controleren en eventueel vervangen.
3. Defect lichtmiddel uit de behuizing nemen.
4. Nieuw lichtmiddel plaatsen.
5. Bouw het apparaat in omgekeerde volgorde samen.
6. Erop letten, dat de O-ring juist geplaatst is.
7. Sluit de stroom weer aan op het stroomnet en controleer de werking.

Reserveonderdelen

Met originele onderdelen van OASE blijft het apparaat veilig en werkt het weer betrouwbaar.

Onderdelentekeningen en reserveonderdelen vindt u op onze website.

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

- Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname-systeem afvoeren.
