INSTRUKCJA OBSŁUGI LunAqua 3 LED OASE

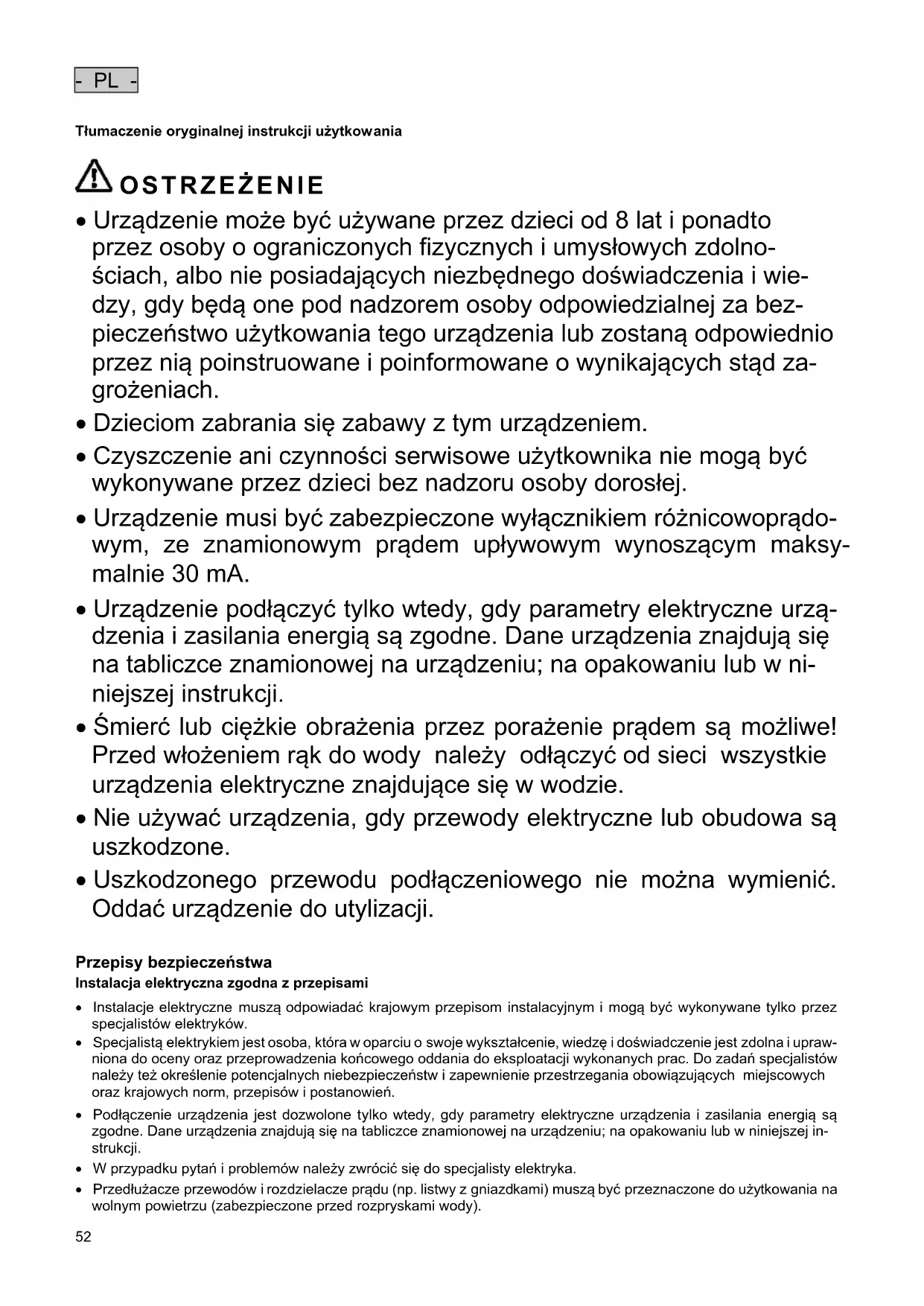

Tłumaczenie oryginalnej instrukcji użytkowania

• Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolno- ściach, albo nie posiadających niezbędnego doświadczenia i wie- dzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bez- pieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd za- grożeniach.

• Dzieciom zabrania się zabawy z tym urządzeniem.

• Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

• Urządzenie musi być zabezpieczone wyłącznikiem różnicowoprądo- wym, ze znamionowym prądem upływowym wynoszącym maksy- malnie 30 mA.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urzą- dzenia i zasilania energią są zgodne. Dane urządzenia znajdują się na tabliczce znamionowej na urządzeniu; na opakowaniu lub w ni- niejszej instrukcji.

• Śmierć lub ciężkie obrażenia przez porażenie prądem są możliwe! Przed włożeniem rąk do wody należy odłączyć od sieci wszystkie urządzenia elektryczne znajdujące się w wodzie.

• Nie używać urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.

• Uszkodzonego przewodu podłączeniowego nie można wymienić. Oddać urządzenie do utylizacji.

Przepisy bezpieczeństwa Instalacja elektryczna zgodna z przepisami

• Instalacje elektryczne muszą odpowiadać krajowym przepisom instalacyjnym i mogą być wykonywane tylko przez specjalistów elektryków.

• Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest zdolna i upraw- niona do oceny oraz przeprowadzenia końcowego oddania do eksploatacji wykonanych prac. Do zadań specjalistów należy też określenie potencjalnych niebezpieczeństw i zapewnienie przestrzegania obowiązujących miejscowych oraz krajowych norm, przepisów i postanowień.

• Podłączenie urządzenia jest dozwolone tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne. Dane urządzenia znajdują się na tabliczce znamionowej na urządzeniu; na opakowaniu lub w niniejszej in- strukcji.

• W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na wolnym powietrzu (zabezpieczone przed rozpryskami wody).- PL -

• Transformator należy ustawiać w bezpiecznym odstępie, wynoszącym co najmniej 2 m od wody.

• Chronić złącza wtykowe przed wilgocią.

• Urządzenie podłączyć tylko do prawidłowo zainstalowanego gniazdka.

Bezpieczna eksploatacja

• Przewody należy układać w sposób chroniony przed uszkodzeniami i tak, żeby nie stanowiły niebezpieczeństwa po- tknięcia się.

• Nie przenosić ani ciągnąć urządzenia chwytając za przewód elektryczny.

• W przypadku uszkodzonego przewodu elektrycznego nie wolno użytkować urządzenia.

• Nie dokonywać żadnych przeróbek technicznych urządzenia.

• Obudowę urządzenia oraz należących do niego elementów wolno otworzyć tylko wtedy, gdy jest to wyraźnie zalecane w instrukcji.

• Przy urządzeniu należy wykonywać tylko te prace, które są opisane w niniejszej instrukcji. Jeśli nie da się usunąć problemu we własnym zakresie, to należy zwrócić się do autoryzowanego punktu serwisowego lub w razie wątpliwości do producenta.

• Używać tylko oryginalnych części zamiennych i oryginalnego wyposażenia dodatkowego.

• Urządzenia należy używać tylko transformatorem dostarczanym w zestawie.

• Zasilacz sieciowy i złączki wtykowe przewodów elektrycznych objęte dostawą nie są wodoszczelne, lecz tylko od- porne na rozpryskującą się wodę i opady atmosferyczne. Nie wolno ich układać ani montować w zanurzeniu.

Przedmowa do instrukcji użytkowania Witamy w OASE Living Water. Kupując LunAqua 3 LED, dokonali Państwo dobrego wyboru. Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać instrukcję użytkowania i zapoznać się z za- sadą działania urządzenia. Wszystkie prace dotyczące tego urządzenia mogą być wykonywane tylko zgodnie z zalece- niami dostarczonej instrukcji. Bezwzględnie przestrzegać przepisów bezpieczeństwa pracy w odniesieniu do prawidłowego i bezpiecznego użytko- wania. Instrukcję użytkowania należy przechowywać w bezpiecznym miejscu. W przypadku sprzedaży urządzenia nowemu właścicielowi należy przekazać również instrukcję użytkowania.

Ostrzeżenia w niniejszej instrukcji Ostrzeżenia Ostrzeżenia w niniejszej instrukcji są klasyfikowane przez hasła ostrzegawcze, które określają wielkość zagrożenia.

• Określa możliwą niebezpieczną sytuację.

• W razie lekceważenia może dojść do wypadku z ciężkimi lub śmiertelnymi obrażeniami.

WSKAZÓWKA Informacje przyczyniające się do lepszego zrozumienia i do zapobiegania możliwym szkodom materialnym lub w środowisku naturalnym.

Odnośniki w niniejszej instrukcji A Odnośnik do rysunku, np. rysunek A.

Zakres dostawy Zakres dostawy

LunAqua 3 LED Ilość Opis

Reflektor punktowy LED (z żarówką) ze stojakiem

Potrójny rozdzielacz

Zastosowanie zgodne z przeznaczeniem LunAqua 3 LED, zwany dalej "Urządzeniem", może być używany wyłącznie w następujący sposób:

• Do stosowania w instalacjach fontannowych i stawach.

• Do stosowania nad i pod wodą.

• Eksploatacja w warunkach zgodnych z danymi technicznymi.

Ustawienie i podłączenie

• Transformator należy ustawić w odległości co najmniej 2 m od brzegu stawu.

• Urządzenie powinno być ustawione w taki sposób, aby nie stanowiło niebezpieczeństwa dla osób.

• Zapewnić wystarczającą stateczność. W przypadku montażu ściennego lub stojącego należy zagwarantować no- śność podłoża.

• W przypadku ustawienia nad wodą: Zachować odstęp bezpieczeństwa od materiałów palnych, wynoszący co najmniej 50 cm. Zagrożenie pożarowe: Nie zakrywać urządzenia! Montaż ścienny lub podłogowy

• Stojak, do wyboru, należy odstawić lub ustawić na stałym podłożu, bądź też przykręcić do ściany o odpowiedniej nośności. Montaż na pręcie Należy postępować w sposób następujący:

1. Ściągnąć reflektor z boku ze stojaka.

2. Nasunąć reflektor z boku na pręt i włożyć prawie całkowicie pręt w podłoże. Sprawdzić stabilność.

Przechylanie urządzenia

• Śrubę mocującą obrócić w kierunku przeciwnym do ruchu wskazówek zegara i przechylić urządzenie do żądanej pozycji. W celu zablokowania obrócić śrubę mocującą w kierunku zgodnym z ruchem wskazówek zegara.

Podłączanie urządzenia

• Przewód podłączający reflektora połączyć z gniazdkiem transformatora i mocno dokręcić nakrętką złączkową.

Urządzenie ulegnie zniszczeniu, gdy zostanie podłączone do ściemniacza. Ono zawiera wrażliwe podzespoły elektryczne.

OSTRZEŻENIE Śmierć lub ciężkie obrażenia przez porażenie niebezpiecznym napięciem elektrycznym!

• Przed włożeniem rąk do wody należy odłączyć napięcie sieciowe wszystkich znajdujących się w wodzie urządzeń.

• Przed rozpoczęciem prac przy urządzeniu należy odłączyć napięcie sieciowe.

Włączanie: Włożyć wtyczkę sieciową transformatora do gniazdka.

• Skontrolować działanie reflektora. Wyłączanie: Wyjąć wtyczkę sieciową transformatora.- PL -

Usterka Przyczyna Środki zaradcze Lampa nie świeci się Brak zasilania Skontrolować zasilanie prądowe Wadliwa żarówka Wymienić żarówkę Natężenie oświetlenia zmniejsza się Zabrudzenie klosza lampy Oczyścić Natężenie światła zmniejsza się wraz ze wzro- stem czasu użytkowania Wymienić żarówkę Woda w obudowie reflektora Wadliwa uszczelka Skontrolować i ewent. wymienić uszczelki

Czyszczenie i konserwacja

OSTRZEŻENIE Śmierć lub ciężkie obrażenia przez porażenie niebezpiecznym napięciem elektrycznym!

• Przed włożeniem rąk do wody należy odłączyć napięcie sieciowe wszystkich znajdujących się w wodzie urządzeń.

• Przed rozpoczęciem prac przy urządzeniu należy odłączyć napięcie sieciowe.

• Należy uważać, aby do urządzenia nie przedostała się wilgoć.

Czyszczenie urządzenia W razie potrzeby wyczyścić urządzenie czystą wodą i miękką szczotką.

• Należy stosować tylko oryginalne żarówki firmy OASE. (→ Dane techniczne) – Części zamienne innych producentów mogą uszkodzić urządzenie.

Należy postępować w sposób następujący:

1. Odkręcić pierścień śrubowy.

2. Zdjąć szybkę i pierścień uszczelniający (oring), sprawdzić pod kątem uszkodzeń i w razie potrzeby wymienić.

3. Uszkodzoną żarówkę wyjąć z obudowy.

4. Założyć nową żarówkę.

5. Zmontować urządzenie, wykonując czynności opisane powyżej w odwrotnej kolejności.

– Zwrócić uwagę, czy pierścień uszczelniający o-ring jest umiejscowiony prawidłowo.

6. Podłączyć ponownie do sieci prądowej i sprawdzić działanie.

Części zamienne Dzięki oryginalnym częściom zamiennym OASE urządze- nie pozostaje bezpieczne i będzie nadal niezawodnie dzia- łać.

Rysunki i wykazy części zamiennych znajdują się na na- szej stro nie internetowej.

Usuwanie odpadów WSKAZÓWKA Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

• Urządzenie uczynić nienadającym się do użytku poprzez odcięcie kabla zasilającego i oddać do utylizacji tylko poprzez przewidziany do tego system zwrotów.- CS -

Napięcie znamionowe Wyjście Pobór mocy Temperatura wody (eksplo- atacja pod wodą) Temperatura otoczenia (eks- ploatacja nad wodą) Głębokość zanurzenia Długość kabla Wymiary Ciężar

Pyłoszczelny. Wodoszczelny do 1 m głębokości. Ochrona przed pyłem. Odporne na rozpryskującą się wodę Najmniejsza odległość od oświetlonego przedmiotu musi wynosić 0,5 m. Wymienić każdy pęknięty klosz szklany

Klasa ochrony 3 Transformator ochronny Nie kierować wzroku bezpośrednio na źródło światła! Chronić przed bezpośrednim nasłonecznieniem. Nie wyrzucać wraz ze śmieciami do- mowymi! Uwaga! Przeczytać instrukcję użytkowania!
