| Termék típusa | Kültéri LED reflektor |
| Márka | Oase |
| Modell | LunAqua Maxi LED Solo |
| Kategória | Tó- és kerti világítás |
| Használat | Víz felett és víz alatt |
| Fényszórási szög | 30° (szállított); 10°-os lencse mellékelve |
| Fényforrás típusa | Beépített, nem cserélhető LED |
| Tápfeszültség | 12 V AC (a mellékelt transzformátoron keresztül) |
| Névleges teljesítmény | 10 W (becsült) |
| Védelmi fokozat | IP68 (állandó víz alatti használat) |
| Transzformátor biztonsági távolsága | ≥ 2 m a víztől |
| Biztonsági távolság víz felett | ≥ 50 cm a gyúlékony anyagoktól |
| Szükséges hibavédelmi kapcsoló | maximum 30 mA |
| Környezeti hőmérséklet (transzformátor) | -10 °C - +40 °C |
| Ház anyaga | Robusztus műanyag, védőüveg |
| Szín | Fekete |
| Kábel hossza | 5 m (becsült) |
| Méretek (reflektor önmagában) | Ø 10 cm × M 20 cm (becsült) |
| Súly (reflektor + transzformátor) | 1 kg (becsült) |
| Csomagolás tartalma | LED reflektor, transzformátor, földelő rúd, rögzítő készlet, 10°-os lencse |
| Karbantartás | Tiszta vízzel és puha kefével tisztítani |
| Tárolás | Tisztítva, szárazon, gyermekektől elzárva |
| Pótalkatrészek | Elérhetők a www.oase-livingwater.com/piecesdetachees oldalon |
| Javíthatóság | A kábel és a tápegység nem javítható; a teljes egységet ki kell cserélni |
Gyakran ismételt kérdések - LunAqua Maxi LED Solo OASE
Felhasználói kérdések a következőről LunAqua Maxi LED Solo OASE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Világítás PDF formátumban ingyenesen! Találja meg kézikönyvét LunAqua Maxi LED Solo - OASE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. LunAqua Maxi LED Solo márka OASE.
HASZNÁLATI ÚTMUTATÓ LunAqua Maxi LED Solo OASE
HU Használati útmutató

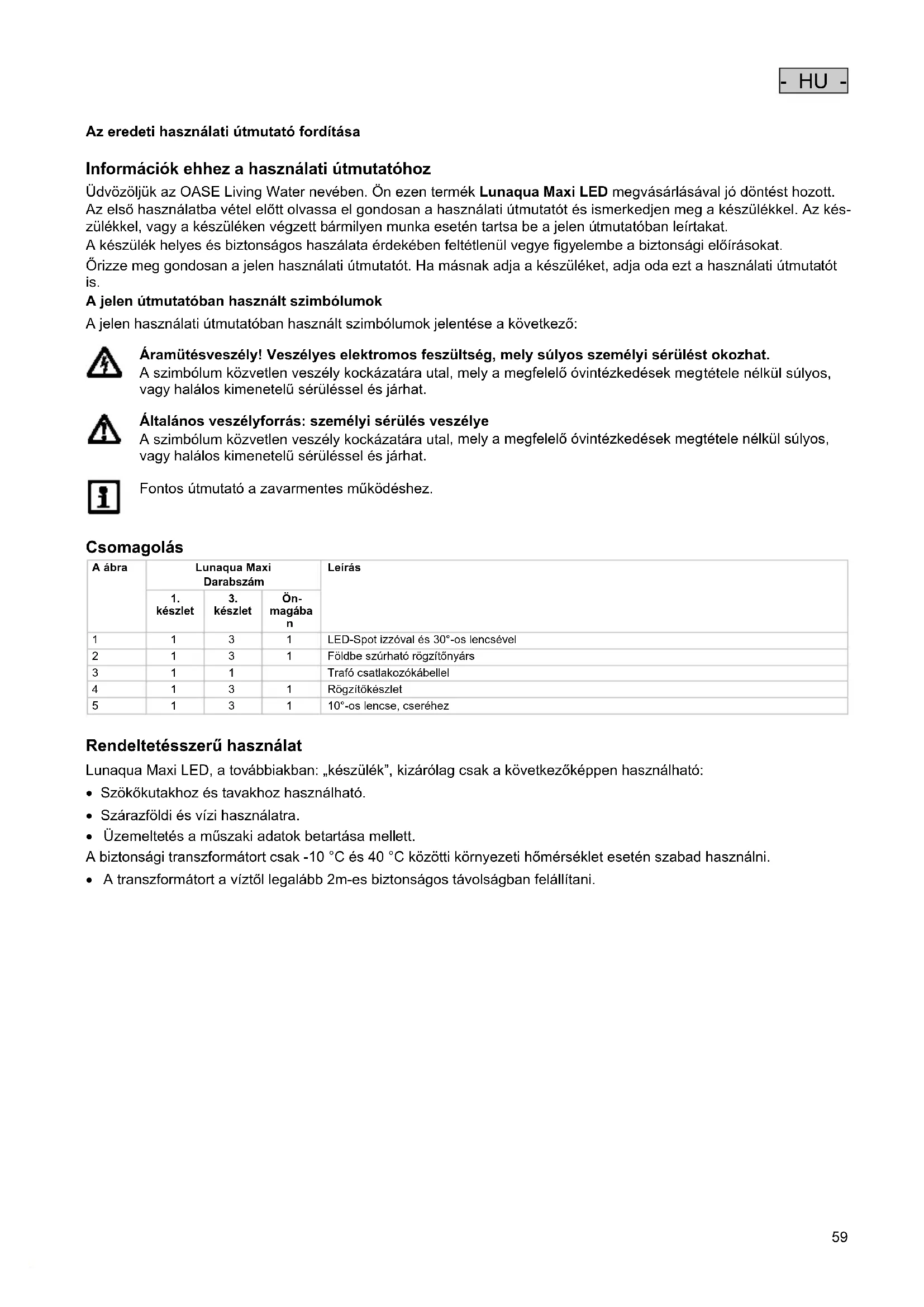

Az eredeti használati útmutató fordítása
Információk ehhez a használati útmutatóhoz
Üdvözöljük az OASE Living Water nevében. Ön ezen termék Lunaqua Maxi LED megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az készülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat.
A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat.
Örizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is.
A jelen útmutatóban használt szimbólumok
A jelen használati útmutatóban használt szimbólumok jelentése a következő:
Áramütésveszély! Veszélyes elektromos feszültség, mely súlyos személyi sérülést okozhat.
A szimbólum közvetlen veszély kockázatára utal, mely a megfelelő óvintézkedések megtétele nélkül súlyos, vagy halálos kimenetelű sérüléssel és járhat.
Általános veszélyforrás: személyi sérülés veszélye
A szimbólum közvetlen veszély kockázatára utal, mely a megfelelő óvintézkedések megtétele nélkül súlyos, vagy halálos kimenetelű sérüléssel és járhat.
Fontos útmutató a zavarmentes működéshez.
Csomagolás
| A ábra | Lunaqua Maxi Darabszám | Leírás | ||
| 1. készlet | 3. készlet | Ön-magában | ||
| 1 | 1 | 3 | 1 | LED-Spot izzóval és 30°-os lencsével |
| 2 | 1 | 3 | 1 | Földbe szúrható rögzítőnyárs |
| 3 | 1 | 1 | Trafó csatlakozókábellel | |
| 4 | 1 | 3 | 1 | Rögzítőkészlet |
| 5 | 1 | 3 | 1 | 10°-os lencse, cseréhez |
Rendeltetésszerű használat
Lunaqua Maxi LED, a továbbiakban: „készülék”, kizárólag csak a következőképpen használható:
- Szökőkutakhoz és tavakhoz használható.
- Szárazföldi és vízi használatra.
- Üzemeltetés a műszaki adatok betartása mellett.
A biztonsági transzformátort csak -10 °C és 40 °C közötti környezeti hömérséklet esetén szabad használni. - A transzformátort a víztől legalább 2m-es biztonságos távolságban felállítani.
Biztonsági útmutatások
A készülékből veszélyek indulhatnak ki személyekre és dologi értékekre, ha a készüléket szakszerűtlenül, ill. nem a használati célnak megfelelően alkalmazzák, vagy ha nem veszik figyelembe a biztonsági utasításokat.
- A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér-tették az ebből eredő veszélyeket.
- Gyermekek nem játszhatnak a készülékkel.
- Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.
Veszélyek a víz és elektromosság kombinációja által
- A víz és elektromosság kombinációja nem előírásszerű csatlakoztatás vagy szakszerűtlen kezelés esetén áramütés miatti halálhoz vagy súlyos sérülésekhez vezethet.
- Mielőtt a vízbe nyúlna, feszültségmentesítse az összes vízben lévő készüléket.
Előírásszerű elektromos telepítés
- Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és ezeket kizárólag villamossági szakember végezheti el.
- Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábizott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges veszélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések betartására is.
- Kérdések és problémák esetén forduljon villamossági szakemberhez.
- Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg.
- A készüléket maximum 30 mA névleges áramerösségű hibaáram-védelemmel kell ellátni.
- A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).
- A transzformátort a víztől legalább 2m-es biztonságos távolságban felállítani.
- Óvja a dugós csatlakozókat a nedvességtől.
- A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa.
Biztonságos üzemeltetés
- Sérült elektromos vezetékek vagy sérült ház esetén a készüléket tilos üzemeltetni.
- Ne hordozza vagy húzza a készüléket a csatlakozó vezetéknél fogva!
- A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.
- Csak akkor nyissa fel a készülék vagy a hozzá tartozó részek házát, ha erre az útmutató kifejezetten felszólítja.
- Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz, ha az adott probléma nem szüntethető meg.
- Kizárólag eredeti pótalkatrészeket és tartozékokat használjon a készülékhez.
- Soha ne végezzen műszaki változtatásokat a készüléken.
- A csatlakozó vezetékek nem cserélhetők ki. Sérült vezeték esetén a készüléket ártalmatlanítani kell.
- A készüléket csak a szállított transzformátorral üzemeltesse.
- A csatlakozót és az aljzatot tartsa szárazon.
- A készülékkel együtt leszállított tápegység és a villamos vezetékek dugós csatlakozásai nem vízállóak; azok csupán eső- és fröccsenővíz ellen védettek. Ezért azokat nem szabad vízben elvezetni, ill. felszerelni.
- Nem szabad közvetlenül a fényforrásba nézni.
Elhelyezés
FIGYELEM! Veszélyes elektromos feszültség.
Lehetséges következmények: Halálos vagy súlyos sérülések.
Óvintézkedések:
- U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad használni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvényeket.
- A készüléken végzett munkák előtt a készüléket feszültségmentesíteni kell.
- Biztosítsa nem szándékos újrabekapcsolás ellen.
- Víz feletti felállítás esetén legalább 50 cm-es biztonsági távolságot kell tartani az éghető anyagoktól. Ügyelni kell a stabil helyzetre. A készüléket nem szabad letakarni. Tüzveszély!
- Úgy helyezze el a készüléket, hogy az senkit ne veszélyeztessen.
Felállítás földbe szúrható kövekekkel (B)
- A köveket (2) teljes hosszában szúrja le a földbe.
- Helyezze a készüléket a kövekre.
- Állítsa be a lámpa hajlásszögét (F).
Felállítás rácsavarással (C)
- Oldja meg és távolítsa el a csavart (11) és anyát (8).
- Vegye le a lámpát (6).
- Fali-, vagy padló-rögzítés (D): A lábazatot (9) állítsa szilárd alapra vagy megfelelő teherbírású falra csavarozza fel. Alkalmazza a mellékelt tiplit (10) és csavart (7). Fúrjon legalább 35 mm mély 5 mm-es furatot.
- Plafonrögzítés: A mellékelt tipli (10) plafonra valórögzítésre nem alkalmas és erre nem használható!
- Helyezze fel és rögzítse a lámpát. Ügyeljen arra, hogy a kisméretű furatban lévő anya (8) és a csavarkötés (11) nagyméretű furatában csavarkupak (12) jól illeszkedjen a tartóelemekhez (13).
- Állítsa be a lámpa hajlásszögét (F).
Csatlakoztatás (E)
- A csatlakozóvezetéket kösse össze a lámpával és a trafó aljzatával és kézzel húzza meg a hollandi anyát (14).
- A Lunaqua Maxi LED Solo csatlakoztatásához vegye le az áthidaló-dugót a trafóról és közvetlenül csatlakoztassa a lámpát.
Üzembe helyezés
ÚTMUTATÁS
Érzékeny elektromos alkatrészek. A nem megfelelő csatlakoztatás tönkreteszi a készüléket.
- Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni.
FIGYELEM! Veszélyes elektromos feszültség.
Lehetséges következmények: Halálos vagy súlyos sérülések.
Óvintézkedések:
- U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad használni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvényeket.
- A készüléken végzett munkák előtt a készüléket feszültségmentesíteni kell.
- Biztosítsa nem szándékos újrabekapcsolás ellen.
Útmutatás:
A LED-lámpát nem lehetséges fényszabályozón működtetni. A LED-ek fényerőssége csökken a üzemelési időtartam növekedésével.
Bekapcsolás: A trafó hálózati csatlakozóját illessze be a konnektorba.
- Ellenőrizze a fényszóró működését.
Kikapcsolás: Áramátalakító hálózati csatlakozó kihúzása.
Lencse-csere (G)
FIGYELEM! Veszélyes elektromos feszültség.
Lehetséges következmények: Halálos vagy súlyos sérülések.
Óvintézkedések:
- U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad használni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvényeket.
- A készüléken végzett munkák előtt a készüléket feszültségmentesíteni kell.
- Biztosítsa nem szándékos újrabekapcsolás ellen.
Minden lámpa tartalmaz egy 30°-os lencsét. Ezt a lencsét ki lehet cserélni egy 10°-os lencsére (benne van a cso-magban).
Ez az alábbiak szerint végezhető el:
- A lábánál (15) fogja meg a lámpát. Ne a végkupaknál (16), mivel ez is letekeredne.
- Az első kupakot (19) tekerje körbe bördarabbal, vagy kendővel (jobb fogás!) és óramutató járásával ellenkező irányban tekerje le.
- Enyhe megkopogtatással távolítsa el a védőlemezt (18) és a lencsét (17) a lámpából.
- Cserélje ki a lencsét és a szétszerelés lépéseivel ellenkező sorrendben szerelje össze a lámpát.
Tisztítás
FIGYELEM! Veszélyes elektromos feszültség.
Lehetséges következmények: Halálos vagy súlyos sérülések.
Óvintézkedések:
- U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad használni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvényeket.
- A készüléken végzett munkák előtt a készüléket feszültségmentesíteni kell.
- Biztosítsa nem szándékos újrabekapcsolás ellen.
A készüléket lehetőség szerint tiszta vízzel és puha kefével tisztítsa.
- Ügyeljen arra, hogy ne jusson nedvesség a készülékbe.
Üzemzavarok
| Üzemzavar | Ok | Megoldás |
| A lámpa nem világít | Az áramellátás megszakadt | Ellenőrizze az áramellátást |
| A világítóteljesítmény csökken | A lámpaüveg koszos | Végezzen tisztítást |
Javítás
A tápegység és a LED-fényszóró a vezetékek vagy a ház sérülése esetén nem javítható, és azokat ezért ki kell cserélni. Kérdések és problémák esetén saját biztonsága érdekében forduljon villamossági szakemberhez vagy szakkereskedőjéhez!
Pótalkatrészek
Az OASE eredeti alkatrészeivel a készülék biztonságos marad és továbbra is megbízhatóan működik. Alkatrészrajzokat és alkatrészeket internetes oldalunkon talál.
www.oase-livingwater.com/alkatreszek
Tárolás
Tisztítsa meg a készüléket és ellenőrizze, hogy nem sérült-e. Gyermekek elől elzárva, száraz helyen tárolja.
Megsemmisítés
ÚTMUTATÁS
A készüléket nem szabad háztartási hulladékként ártalmatlanítani.
- A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendszeren keresztül kell ártalmatlanítani.
