MANUAL DE USUARIO LunaLed 9s OASE

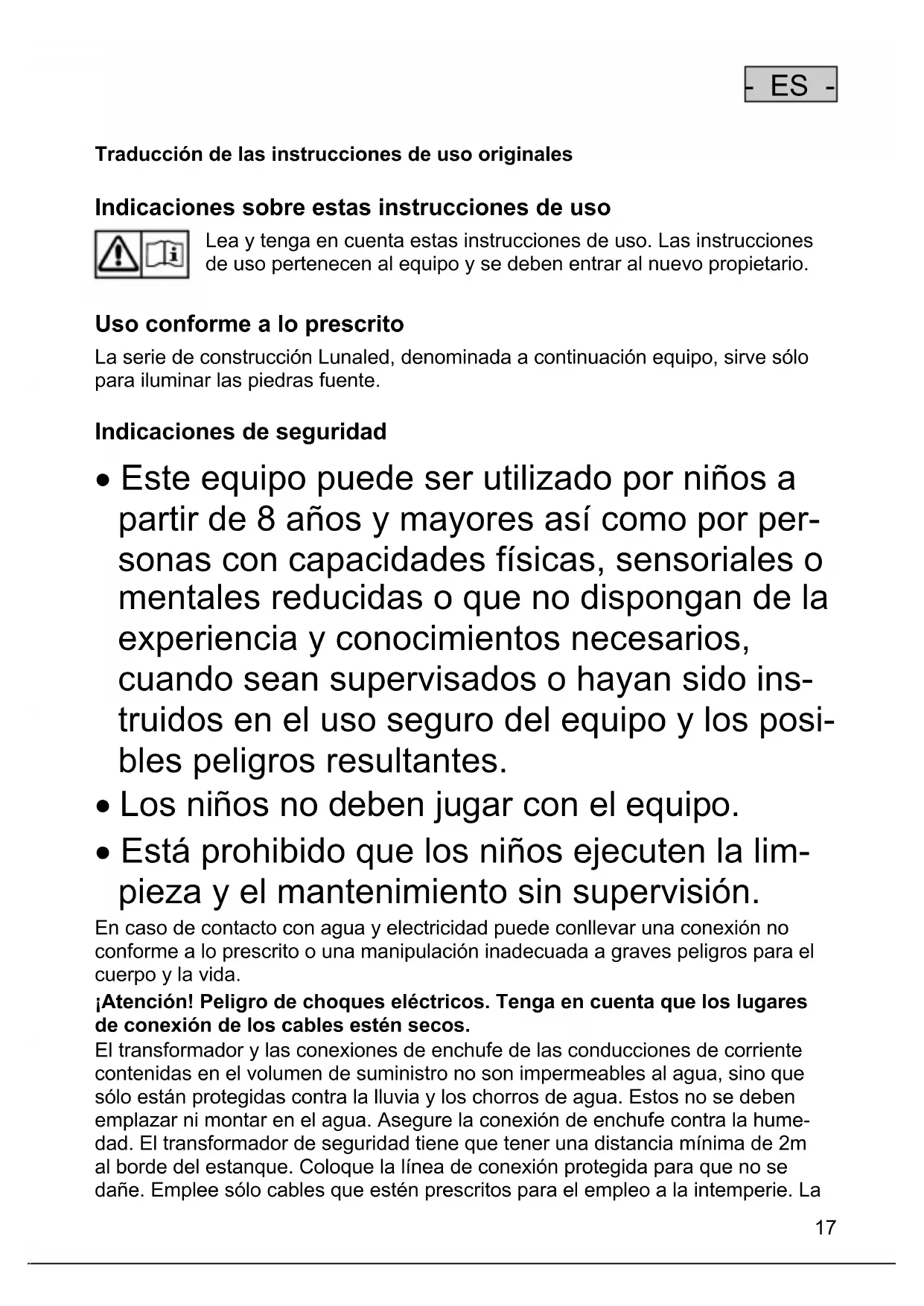

Traducción de las instrucciones de uso originales

Indicaciones sobre estas instrucciones de uso

Lea y tenga en cuenta estas instrucciones de uso. Las instrucciones de uso pertenecen al equipo y se deben entrar al nuevo propietario.

Uso conforme a lo prescrito La serie de construcción Lunaled, denominada a continuación equipo, sirve sólo para iluminar las piedras fuente.

Indicaciones de seguridad

• Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por per- sonas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y conocimientos necesarios, cuando sean supervisados o hayan sido ins- truidos en el uso seguro del equipo y los posi- bles peligros resultantes.

• Los niños no deben jugar con el equipo.

• Está prohibido que los niños ejecuten la lim- pieza y el mantenimiento sin supervisión. En caso de contacto con agua y electricidad puede conllevar una conexión no conforme a lo prescrito o una manipulación inadecuada a graves peligros para el cuerpo y la vida. ¡Atención! Peligro de choques eléctricos. Tenga en cuenta que los lugares de conexión de los cables estén secos. El transformador y las conexiones de enchufe de las conducciones de corriente contenidas en el volumen de suministro no son impermeables al agua, sino que sólo están protegidas contra la lluvia y los chorros de agua. Estos no se deben emplazar ni montar en el agua. Asegure la conexión de enchufe contra la hume- dad. El transformador de seguridad tiene que tener una distancia mínima de 2m al borde del estanque. Coloque la línea de conexión protegida para que no se dañe. Emplee sólo cables que estén prescritos para el empleo a la intemperie. La- ES -

sección de las líneas de conexión a la red no debe ser más pequeña que la de los cables protegidos con goma con la sigla H05RN-F. Las líneas de prolongación tienen que satisfacer la norma DIN VDE 0620. Emplee las líneas sólo en estado desenrollado. Las instalaciones eléctricas en los estanques de jardín y piscinas tienen que corresponder a las prescripciones de montaje nacionales e internacio- nales. Compare los datos eléctricos de la red de abastecimiento con los datos in- dicados en la placa de datos técnicos. El equipo no se debe operar si está defectuoso el cable o la caja. ¡Saque la cla- vija de la red! No agarre ni tire el equipo por la línea de conexión. Opere sólo el equipo con el transformador de seguridad correspondiente conte- nido en el volumen de suministro. No abra nunca la caja del equipo o sus compo- nentes a no ser que esto se autorice expresamente en las instrucciones de uso. Saque siempre la clavija de la red de todos los equipos que se encuentran en el agua antes de ejecutar trabajos en el equipo. En caso de preguntas y problemas diríjase para su propia seguridad a una persona especializada en eléctrica.

Componentes eléctricos sensibles. Posible consecuencia: Destrucción del equipo. Medida de protección: No conecte el equipo a una alimentación de co- rriente con regulación de voltaje.

Importante: Observe la distancia de seguridad entre el transformador y el agua (A).

• Taladre la piedra fuente (B).

• Sólo Lunaled 9: Adapte el diámetro de la unión de tubo flexible (C). – Abra la unión de tubo flexible (D).

• Guíe la línea de conexión (1) por el tubo flexible (2) hasta la salida del cable en la unión de tubo flexible (E) y conecte el tubo flexible (2).

• Introduzca el anillo luminoso desde arriba en el agujero de la piedra fuente (E).

• Coloque la junta (3) y cierre la unión de tubo flexible (4).

• Conecte el tubo flexible (5) en la unión de tubo flexible y conecte la bomba.

• Asegure en el transformador la línea de conexión con la tuerca racor (F).- ES -

Puesta en marcha Puest a en marc ha Conexión: Conecte la bomba. Enchufe el transformador en el tomacorriente. Desconexión: Desconecte la bomba. Desenchufe el transformador del tomaco- rriente. Regulación de la intensidad de burbujeo: Gire la tapa de acero inoxidable del anillo luminoso (H) o regule la bomba conectada.

Eliminación de fallos Fallo Causa Acción correctora El Lunaled no se ilumina El equipo no está conectado a la red Controle la conexión a la red El transformador está sobrecalen- tado Deje enfriar el transformador Transformador defectuoso Sustituya el transformador Anillo luminoso defectuoso Sustituya el Lunaled La intensidad luminosa disminuye Anillo luminoso sucio Limpie el anillo luminoso (G) Imagen de imagen desi- gual Cuerpos extraños en Lunaled Limpie el anillo luminoso (G) Bomba sucia Limpie la bomba

Almacenamiento / Conservación durante el invierno Si el equipo está emplazado en un lugar seco se puede quedar instalado en caso de heladas.

Piezas de recambio El equipo se mantiene seguro y trabaja de forma fiable con las piezas originales de OASE.

Consulte los dibujos de piezas de re- cambio y las piezas de recambio en nuestra página web.

www.oase -livingwater.com/piezasdere- puesto

Desecho INDICACIÓN Está prohibido desechar este equipo en la basura doméstica.

• Inutilice el equipo cortando el cable y entréguelo al sistema de recogida pre- visto.- PT -

Transformador de seguri- dad Clase de protección III, funcionamiento sólo con transformador de seguridad A prueba de polvo. Im- permeable al agua hasta

0.5 m de profundidad.

Clase de protección II, protección contra con- tacto por aislamiento de protección Protegido contra salpica- duras de agua y cuerpos extraños > 1 mm.

Empalme de tubo flexible Intensidad luminosa Consumo de potencia Longitud del cable Transformador de seguridad
