BEDIENUNGSANLEITUNG LunAqua Classic LED OASE

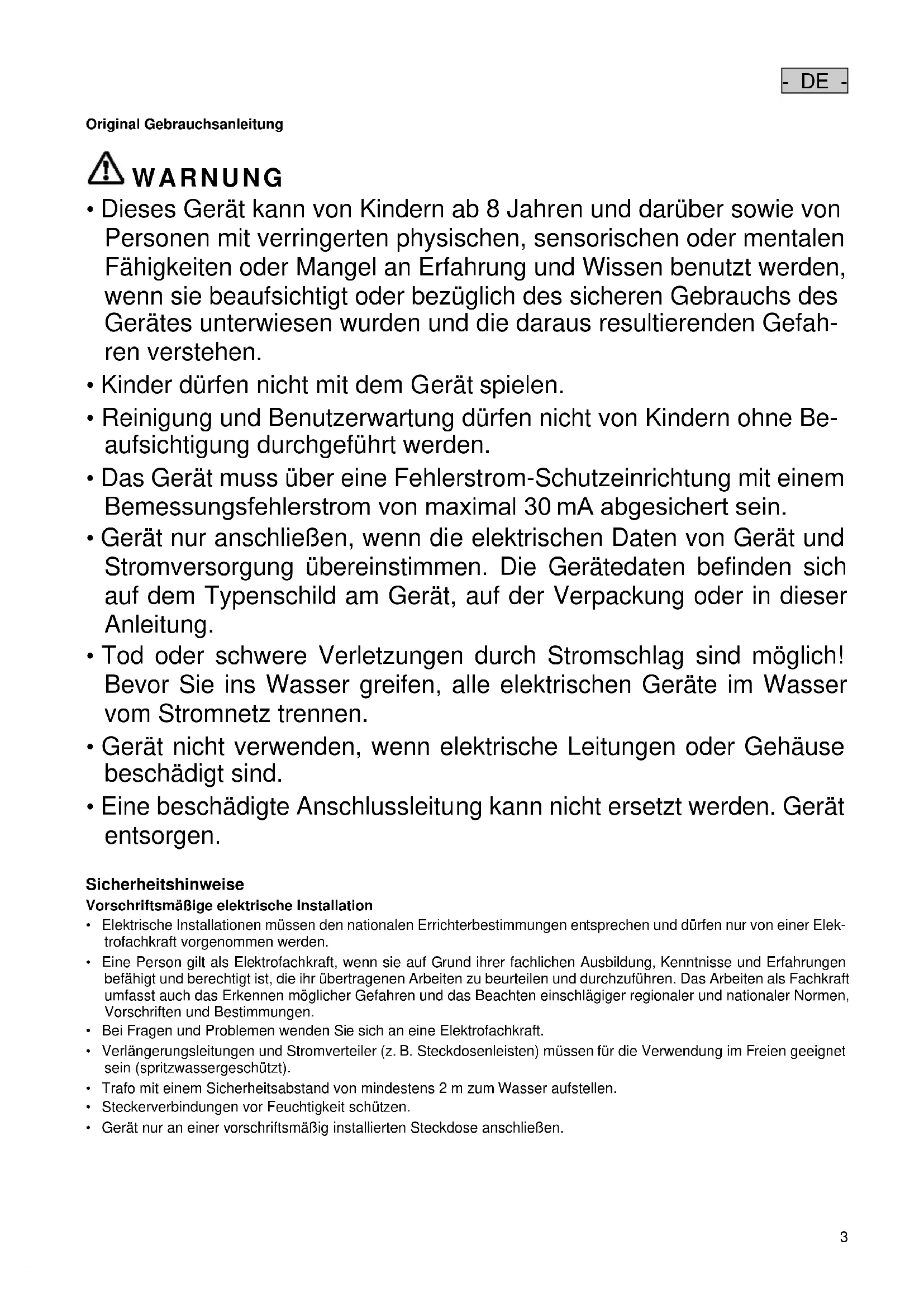

- DE - Original Gebrauchsanleitung WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen. Sicherheitshinweise Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek- trofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Trafo mit einem Sicherheitsabstand von mindestens 2 m zum Wasser aufstellen.

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.- DE -

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Niemals technische Änderungen am Gerät vornehmen.

• Gehäuse des Gerätes oder zugehöriger Teile nur öffnen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert wird.

• Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.

• Betreiben Sie das Gerät nur mit dem im Lieferumfang enthaltenen Trafo.

• Das im Lieferumfang enthaltene Netzteil und die Steckverbindungen der Stromleitungen sind nicht wasserdicht, son- dern lediglich regen- und spritzwassergeschützt. Sie dürfen nicht innerhalb des Wassers verlegt bzw. montiert wer- den. Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Lunaqua Classic LED Set haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. HINWEIS Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung 5 A Verweis auf eine Abbildung, z. B. Abbildung A. Lieferumfang Bild A Lunaqua Classic Anzahl Beschreibung

LED-Spot inklusive Leuchtmittel

3-fach Verteiler- DE -

Bestimmungsgemäße Verwendung Lunaqua Classic LED Set darf ausschließlich wie folgt verwendet werden:

• Für den Einsatz in Springbrunnenanlagen und Teichen.

• Für den Einsatz über und unter Wasser.

• Betrieb unter Einhaltung der technischen Daten. Aufstellen Das Gerät wird als komplettes Set mit einem Trafo und einem bzw. drei LED-Scheinwerfern inklusive Leuchtmittel fer- tig montiert geliefert. Aufstellen (B-C)

• Standfuß wahlweise hinstellen oder auf festem Grund oder an einer tragfähigen Wand anschrauben (B).

• Gerät so positionieren, dass es für niemanden eine Gefahr darstellt.

• Die Neigung der Leuchte (C, 1) einstellen und mit der Schraubverbindung (C, 4) fixieren.

• Den Stecker der Anschlussleitung am Scheinwerfer mit der Buchse am Trafo verbinden und die Überwurfmutter (C, 5) handfest anziehen. Inbetriebnahme Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektrische Bauteile. WARNUNG Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

• Vor Arbeiten am Gerät Netzspannung abschalten. Einschalten: Netzstecker des Trafos in die Steckdose stecken.

• Funktion der Scheinwerfer kontrollieren. Ausschalten: Netzstecker des Trafos ziehen. Reinigung und Wartung WARNUNG Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

• Vor Arbeiten am Gerät Netzspannung abschalten.

• Darauf achten, dass keine Feuchtigkeit in das Gerät gelangt. Gerät reinigen Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste. Leuchtmittel ersetzen (D)

• Schraubring (6) abschrauben.

• Glasscheibe (7) und O-Ring (8) abnehmen, auf Beschädigung kontrollieren und ggf. ersetzen.

• Defektes Leuchtmittel (9) aus dem Gehäuse (1) entnehmen.

• Neues Leuchtmittel einsetzen (nicht mit Fingern berühren, Tuch o. ä. benutzen). Nur Original-Leuchtmittel von OASE verwenden. Leistung Leuchtmittel: Max. 1,3 W.

• Gerät in umgekehrter Reihenfolge wieder zusammensetzen. Darauf achten, dass der O-Ring (8) richtig positioniert ist.

• Netzanschluss wiederherstellen und Funktion überprüfen.- DE -

Störungsbeseitigung Störung Ursache Abhilfe Lampe leuchtet nicht Stromzuführung unterbrochen Stromzuführung kontrollieren Leuchtmittel defekt Leuchtmittel wechseln Leuchtkraft lässt nach Lampenglas verschmutzt Reinigen Lichtstärke nimmt mit zunehmender Betriebs- dauer ab Leuchtmittel wechseln Wasser im Scheinwerfergehäuse Dichtung defekt Dichtungen kontrollieren und ggf. erneuern

Ersatzteile Mit Originalteilen von OASE bleibt das Gerät sicher und ar- beitet weiterhin zuverlässig.

Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse- rer Internetseite.

www.oase-livingwater.com/ersatzteile

Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy- stem entsorgen.- EN -

Abmessungen Spot Abmessungen Trafo Kabellänge Trafo Kabellänge Spot Tauchtiefe Gewicht Wassertemperatur

Leistungsaufnahme Bemessungsspannung Trafo Ausgangsspannung Trafo Bemessungsspannung Spot

Staubdicht. Wasserdicht bis 1 m Tiefe. Staubgeschützt. Geschützt gegen Spritzwasser Der kleinste Abstand zum beleuchteten Gegen- stand muss 0,5 m betragen Ersetze jede zersprungene Glasscheibe

Schutzklasse 3 Sicherheitstransformator Nicht direkt in die Strahlenquelle blicken! Vor direkter Sonneneinstrahlung schüt- zen Nicht mit normalem Hausmüll entsor- gen! Achtung! Lesen Sie die Ge- brauchsanleitung
