Pondovac Classic - Staubsauger OASE - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Pondovac Classic OASE

Motor- kopf Filterschaum Saugschlauch Ablauf- schlauch Verlängerungs- rohre Düsen Auffangbeutel Papierfilter

Original Gebrauchsanleitung

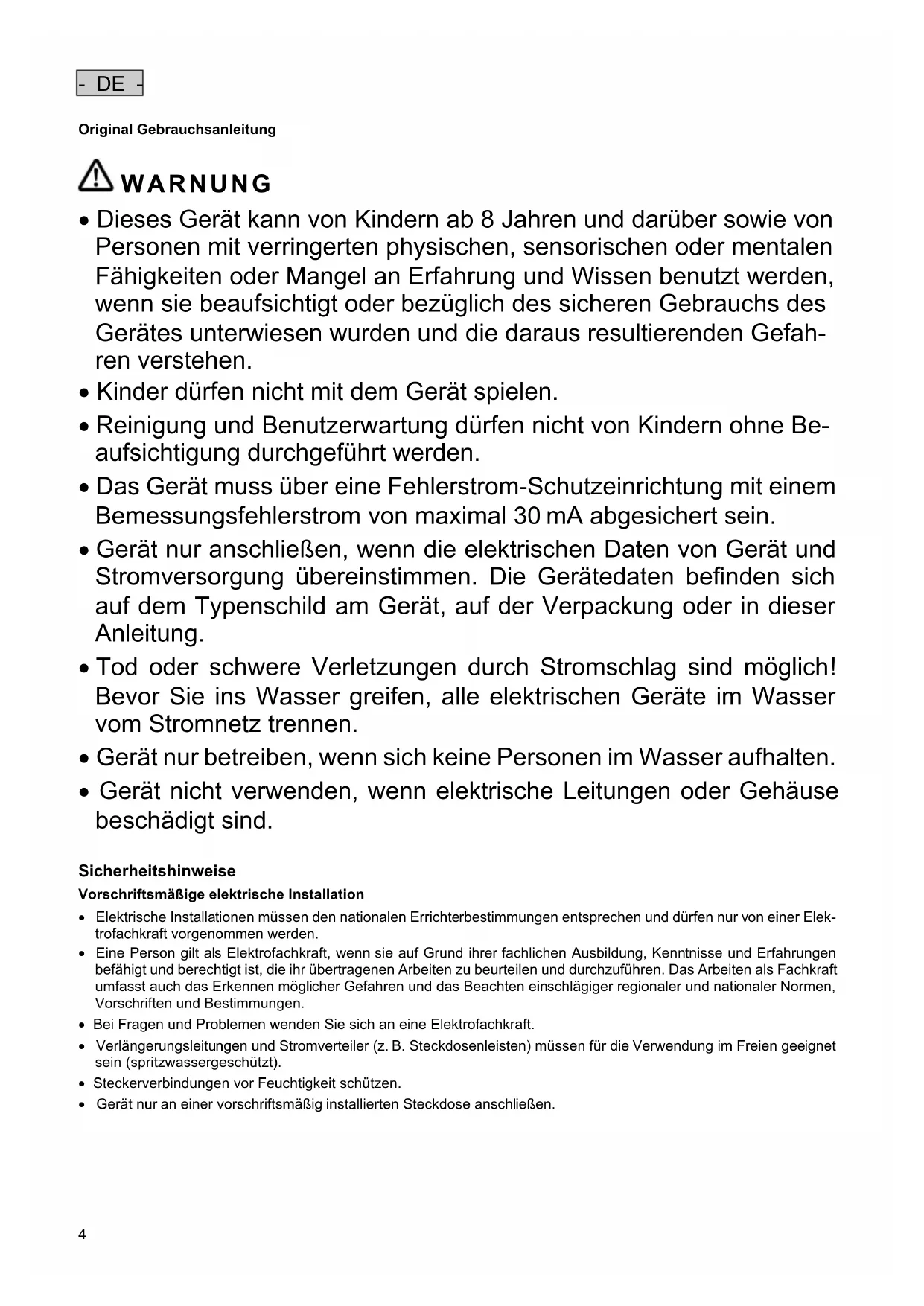

WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung. Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen. Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten. Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

Sicherheitshinweise Vorschriftsmäßige elektrische Installation Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek- trofachkraft vorgenommen werden. Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt). Steckerverbindungen vor Feuchtigkeit schützen. Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.- DE -

Sicherer Betrieb Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.

Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

Gerät nicht an der elektrischen Leitung tragen oder ziehen. Niemals technische Änderungen am Gerät vornehmen. Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren. Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.

Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts PondoVac Classic haben Sie eine gute Wahl getrof- fen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.

WARNUNG Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.

VORSICHT Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.

HINWEIS Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen.

Verweise in dieser Anleitung A Verweis auf eine Abbildung, z. B. Abbildung A. Verweis auf ein anderes Kapitel.- DE -

Bestimmungsgemäße Verwendung PondoVac Classic, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden: Zum Absaugen von Teichschlamm. Zum Betrieb als Trockensauger. Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen: Das Gerät darf auf keinen Fall benutzt werden zum Aufsaugen von entflammbaren oder giftigen Stoffen (z.B. Benzin, Asbest, Asbeststaub, Kopiertoner), flüchtigen Substanzen, Säuren, heisser oder glühender Asche, Staub, Sand oder ähnlichen Schmutzstoffen.

Aufstellen Stellen Sie das Gerät auf Höhe des Wasserspiegels mindestens 2 m vom Teich entfernt auf. Sorgen Sie für einen si- cheren Stand des Gerätes. Behälterentriegelung (A1) lösen und Motorgehäuse (A2) abnehmen. Alle losen Teile aus dem Auffangbehälter (A3) nehmen. Das Motorgehäuse (A2) wieder aufsetzen und verriegeln. Das Schlauchendstück in die Öffnung (A4) des Auffangbehälters stecken. Die Verlängerungsrohre anbringen. Stecken Sie eine der mitgelie- ferten Düsen auf oder stellen Sie die verstellbare Bodendüse auf die Gegebenheiten Ihres Teichbodens ein: – Düse ganz offen (10 mm): Teichfolie, keine Kieselsteinchen auf dem Boden, dicke Schlammschicht – Düse geschlossen (2 mm): Teichfolie, Kieselsteinchen als Bodenbelag, dicke Schlammschicht Das offene Ende des Ablaufschlauches in die rückseitige Ablauföffnung (A5) des Auffangbehälters stecken. Verlegen Sie den Ablaufschlauch möglichst mit Gefälle auf dem Boden, damit bei der automatischen Entleerung das Schlamm- wasser optimal ablaufen kann.

Betrieb als Schlammsauger Achtung! Das Gerät nie ohne Filterschaum betreiben! Schließen Sie das Gerät an das Stromnetz an und schalten Sie das Gerät am Schalter (A6) ein. Die Bodendüse auf den Teichboden führen. Dabei mit langsamen und gleichmäßigen Bewegungen den Schlamm absaugen. Für optimale Absaugung in Teichschalen und von dünnen Schlammschichten die Bodendüse um 180° drehen. Wenn der Behälter seinen maximalen Flüssigkeitsstand erreicht hat, schaltet ein Schwimmer (B1) den Saugbetrieb ab. Die Absperrklappe an der Ablauföffnung kann sich öffnen und das Schlammwasser läuft aus dem Behälter ab. Nach 25 Sekunden schal- tet der Saugbetrieb automatisch wieder ein. Nach Gebrauch das Gerät am Schalter (A6) ausschalten.

Betrieb als Trockensauger Achtung! Das Gerät nur mit beiliegendem Filterbeutel als Trockensauger betreiben! Sorgen Sie für einen sicheren Stand des Gerätes. Schalten Sie das Gerät am Schalter aus und ziehen Sie den Netz- stecker. Behälterentriegelung (A1) lösen und Motorgehäuse (A2) abnehmen. Stülpen Sie den beiliegenden Filterbeutel (C1) über Saugstutzen (C2) im Innern des Behälters (A3). Das Motorgehäuse wieder aufsetzen und verriegeln. Schlie- ßen Sie das Gerät an das Stromnetz an und schalten das Gerät am Schalter ein. Wählen Sie eine geeignete Düse. Nach Gebrauch das Gerät am Schalter ausschalten.

Wartung und Reinigung Schalten Sie das Gerät am Schalter aus und ziehen Sie den Netzstecker. Entfernen Sie alle Schläuche und das Motor- gehäuse. Spülen Sie den Auffangbehälter aus, bis sich keine Schmutzstoffe mehr darin befinden. Demontieren Sie den Filterschaum (D1) und waschen Sie diesen mit klarem Wasser aus. Prüfen Sie den Filterschaum und erneuern Sie diesen bei Beschädigung durch einen Original OASE-Filterschaum. Dichtringe auf Beschädigungen und Vollständigkeit prüfen. Wechseln Sie ggf. die Gummidichtung im Ablaufventil. Verwenden Sie nur Original OASE-Filterbeutel.- DE -

Störungen Störung Ursache

bhilfe Das Gerät saugt nicht Ablaufschlauch ist falsch montiert Die Absperrklappe muss sich am freien Ende des Ablaufschlauches befinden Der Höhenunterschied zwischen Wasserspie- gel und Gerät ist zu groß Das Gerät sollte auf Höhe des Wasserspiegels aufgestellt werden Das Gerät verliert an Leistung Im Filterschaum, im Saugrohr oder im Saug- schlauch hat sich Schmutz festgesetzt Verschmutzung entfernen Im Bereich der Absperrkappe am Ablauf- schlauch hat sich Schmutz festgesetzt, so dass diese nicht dicht schließt Verschmutzung entfernen Der Auffangbehälter läuft nicht leer und das Gerät schaltet nach der Entleerungspause so- fort wieder ab Der Auffangbehälter kann sich nicht entleeren Den Ablaufschlauch so verlegen, dass er keine Knickstellen aufweist. Den Ablaufschlauch möglichst mit leichtem Gefälle verlegen. Im Be- hälter darf nach dem Leerlaufen so gut wie kein Wasser stehen bleiben Auffangbehälter und Ablaufschlauch ver- schmutzt Verschmutzung entfernen Geringe Saugleistung Je mehr Rohre verwendet werden, desto höher ist der Rohrreibungswiderstand. Die Sauglei- stung verringert sich. Um die Saugleistung zu verbessern: Saugleitung möglichst flach halten

Verschleißteile Filterschäume Ventilgummis Schmutzfangbeutel

Ersatzteile Mit Originalteilen von OASE bleibt das Gerät sicher und ar- beitet weiterhin zuverlässig. Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse- rer Internetseite.

www.oase-livingwater.com/ersatzteile

Lagerung Behälter leeren und das Gerät reinigen. Für Kinder unzugänglich in einem trockenen, frostfreien Raum aufbewahren.

Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden. Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy- stem entsorgen.- EN -

Abmessungen Gewicht Bemessungsspannung Leistungsaufnahme Saugschlauch Ablaufschlauch Kabellänge Wassertemperatur

Schutz gegen das Eindringen von Spritzwasser Nicht mit normalem Hausmüll ent- sorgen! Achtung! Lesen Sie die Gebrauchsanleitung
