HASZNÁLATI ÚTMUTATÓ Pondovac Classic OASE

Motorfej Szűrőhab Szívótömlő Leeresztő tömlő Hosszabbító csövek Fejek Gyűjtőtasak Papírszűrő

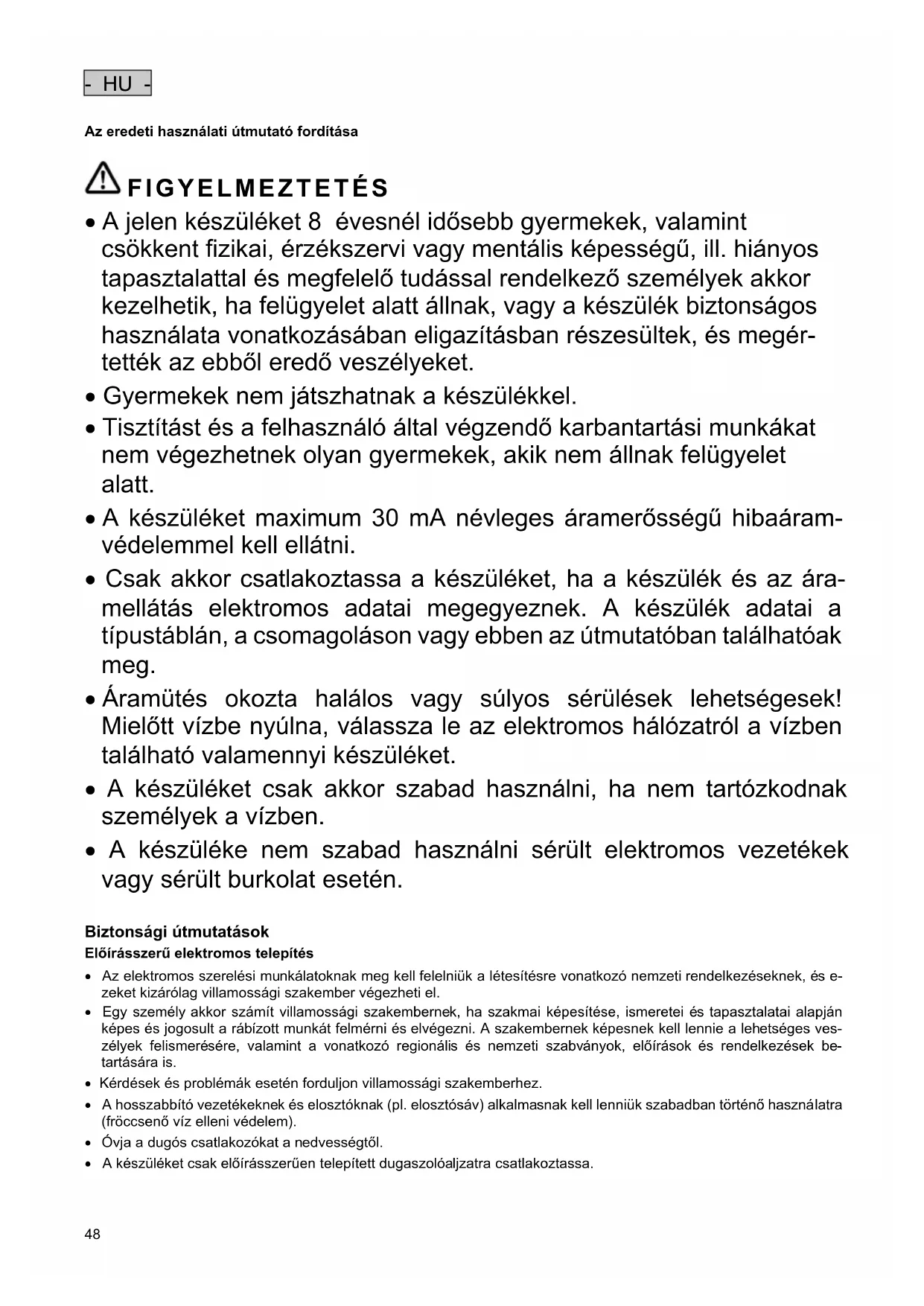

Az eredeti használati útmutató fordítása

FIGYELMEZTETÉS A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér- tették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt. A készüléket maximum 30 mA névleges áramerősségű hibaáram- védelemmel kell ellátni. Csak akkor csatlakoztassa a készüléket, ha a készülék és az ára- mellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg. Áramütés okozta halálos vagy súlyos sérülések lehetségesek! Mielőtt vízbe nyúlna, válassza le az elektromos hálózatról a vízben található valamennyi készüléket. A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben. A készüléke nem szabad használni sérült elektromos vezetékek vagy sérült burkolat esetén.

Biztonsági útmutatások Előírásszerű elektromos telepítés Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és e- zeket kizárólag villamossági szakember végezheti el. Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges ves- zélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be- tartására is. Kérdések és problémák esetén forduljon villamossági szakemberhez. A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem). Óvja a dugós csatlakozókat a nedvességtől. A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa.- HU -

Biztonságos üzemeltetés A készülék víztől számított biztonsági távolsága legalább 2 m kell, hogy legyen.

A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.

A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni. Soha ne hajtson végre műszaki változtatásokat a készüléken. Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott pro- bléma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz. A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon.

Információk ehhez a használati útmutatóhoz Üdvözöljük az OASE Living Water nevében. Ön ezen termék PondoVac Classic megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés- zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat. A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is.

A jelen útmutatóban használt figyelmeztető utasítások A jelen útmutatóban található figyelmeztetések jelzőszavak segítségével vannak csoportosítva, amelyek jelzik a ves- zély mértékét.

FIGYELMEZTETÉS Lehetséges veszélyes helyzetet jelöl. A figyelmeztetés figyelmen kívül hagyása halált vagy rendkívül súlyos sérüléseket okozhat.

VIGYÁZAT Lehetséges veszélyes helyzetet jelöl. A figyelmeztetés figyelmen kívül hagyása enyhe vagy könnyű sérüléseket okozhat.

ÚTMUTATÁS A jobb megértést vagy a lehetséges anyagi és környezeti károk megelőzésére szolgáló információk.

A jelen útmutatóban használt utalások A Hivatkozás ábrára, pl. A ábra. Hivatkozás egy másik fejezetre.- HU -

Rendeltetésszerű használat PondoVac Classic, a továbbiakban: „készülék”, kizárólag csak a következőképpen használható: A tó iszapjának leszívásához. Száraz-szívóeszközként való használatra. Üzemeltetés a műszaki adatok betartása mellett. A készülékre a következő korlátozások érvényesek: A készüléket semmi esetre sem szabad az alábbiak felszívására használni: Gyúlékony, vagy mérgező anyagok (pl.: benzin, azbeszt, azbesztpor, fénymásolótinta), Illó anyagok, Savak, Forró, vagy izzó parázs, Por, homok, vagy hasonló szennyezőanyagok.

Felállítás Állítsa fel a készüléket a víztükör szintjében legalább 2 m távolságban a tótól. Gondoskodjon a készülék stabil helyzetéről. Oldja ki a tartályreteszelést (A1), és vegye le a motorházat (A2). Vegyen ki minden laza alkatrészt a gyűjtőtartályból (A3). Tegye fel újra, és reteszelje a motorházat (A2). Dugja a tömlő-végidomot a gyűjtőtartály nyí- lásába (A4). Szerelje fel a hosszabbító csöveket. Tegye fel a négy leszállított fej egyikét, vagy állítsa be az állítható fenék-fejet a tó aljának adottságaihoz: – A fej teljesen nyitva (10 mm): Fólia a tó alján, nincsenek kavicsok, vastag iszapréteg – A fej zárva (2 mm): Fólia a tó alján, kavics padlózat, vastag iszapréteg Helyezze a leeresztő tömlő nyitott végét a gyűjtőtartály hátoldali leeresztő nyílásába (A5). Fektesse le a leeresztő tömlőt lehetőleg lejtéssel a talajra, hogy az automatikus ürüléskor az iszapos víz optimálisan el tudjon folyni. Szükség esetén rögzítse az iszapgyűjtő tartályt a leeresztő tömlő végére.

Üzemeltetés iszapszivattyúként Figyelem! Soha ne működtesse a készüléket szűrőhab nélkül! Csatlakoztassa a készüléket az áramhálózatra, és kapcsolja be azt a kapcsolónál (A6). Engedje le a fenék-fejet a tó aljára. Szivattyúzza le az iszapot lassú és egyenletes mozdulatokkal. A tó-edényekben történő, és a vékony is- zaprétegek optimális szivattyúzásához fordítsa el a fenék-fejet 180°-kal. Ha a tartály elérte maximális folyadékszintjét, akkor egy úszó (B1) lekapcsolja a szívó üzemmódot. A zárószelep kinyílhat a leeresztő nyílásnál, és az iszapos víz elfolyik a tartályból. 25 másodperc elteltével a szívó üzemmód automatikusan újból bekapcsol. Használat után kapcsolja ki a készüléket a kapcsolónál (A6).

Üzemeltetés száraz szívóként Figyelem! A készüléket csak a mellékelt porszíváshoz használatos szűrőtasakkal szabad használni! Gondoskodjon a készülék stabil helyzetéről. Kapcsolja ki a készüléket a kapcsolónál, és húzza ki a hálózati csatla- kozót. Oldja ki a tartályreteszelést (A1), és vegye le a motorházat (A2). Tegye rá a mellékelt szűrőtasakot (C1) a szívócsonkra (C2) a tartály (A3) belsejében. Tegye fel újra, és reteszelje a motorházat. Csatlakoztassa a készüléket az áramhálózatra, és kapcsolja be azt a kapcsolónál. Válassza ki a megfelelő fejet. Használat után kapcsolja ki a készü- léket a kapcsolóval.

Karbantartás és tisztítás Kapcsolja ki a készüléket a kapcsolónál, és húzza ki a hálózati csatlakozót. Távolítson el minden tömlőt, és vegye le a motor házát. Öblítse ki a gyűjtőtartályt, hogy ne legyen benne szennyeződés. Szerelje le a szűrőhabot (D1), és mossa ki tiszta vízzel. Ellenőrizze a szűrőhabot, és cserélje ki azt sérülés esetén eredeti OASE szűrőhabra. Ellenőrizze a tömítőgyűrűk épségét és meglétét. Adott esetben cserélje ki a gumitömítést a leeresztő szelepben. Csak eredeti OASE szűrőtasakot használjon.- HU -

Üzemzavarok Üzemzavar Ok Megoldás A készülék nem szivattyúz A leeresztő tömlő rosszul van felszerelve A zárókupaknak a leeresztő tömlő szabad vé- gén kell lennie A víztükör és a készülék közötti szintkülönbség túl nagy A készüléket a víztükör szintjében kell felállí- tani A készülék teljesítménye csökken A szűrőhabba, a szívócsőbe vagy a szívótöm- lőbe szennyeződés szorult be Távolítsa el a szennyeződést A leeresztő tömlőben a zárókupak környékén szennyeződés rakodott le úgy, hogy a kupak nem zár Távolítsa el a szennyeződést A gyűjtőtartály nem ürül ki, és a készülék rög- tön újból lekapcsol az ürítési szünet után A gyűjtőtartály nem tud kiürülni Fektesse le a leeresztő tömlőt úgy, hogy ne le- gyenek benne megtörések. A leeresztő tömlőt lehetőleg enyhe lejtéssel fektesse le. A tartály- ban a kiürítés után jóformán nem maradhat víz A gyűjtőtartály és a leeresztő tömlő elkoszoló- dott Távolítsa el a szennyeződést Alacsony szívóteljesítmény Minél több csövet használnak, annál nagyobb a cső-súrlódási ellenállás. A szívóteljesítmény csökken. A szívóteljesítmény javításához: A szívóvezetéket lehetőleg síkon kell tartani

Kopóalkatrészek Szűrőhabok Szelepgumik Szennygyűjtő zsák

z OASE eredeti alkatrészeivel a készülék biztonságos marad és továbbra is megbízhatóan működik.

lkatrészrajzokat és alkatrészeket internetes oldalunkon talál.

Tárolás Ürítse ki a tartályt, és tisztítsa ki a készüléket. Gyermekek számára nem hozzáférhető módon, száraz, fagymentes helyiségben kell tárolni.

Megsemmisítés ÚTMUTATÁS A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendsze- ren keresztül kell ártalmatlanítani.- PL -

Méretek Súly mért feszültség Teljesítményfelvétel Szívótömlő Leeresztő tömlő Kábelhossz Vízhőmérséklet

Permetvíz behatolása elleni védelem A készüléket nem a normál ház- tartási szeméttel együtt kell megsemmisíteni! Figyelem! Olvassa el a használati útmutatót
