Pondovac Classic - Aspirateur OASE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur de bassin / Aspirateur à sec
Marque	Oase
Modèle	Pondovac Classic
Utilisation principale	Aspiration de vase et de saletés dans les bassins, fonction aspirateur à sec
Alimentation	220–240 V, 50 Hz
Puissance	1200 W
Protection électrique	Disjoncteur différentiel 30 mA maximum
Distance de sécurité par rapport à l'eau	2 m minimum
Capacité du réservoir	12 L
Dimensions (L x P x H)	400 x 300 x 300 mm
Poids	6 kg
Fonction de vidange automatique	Oui
Arrêt automatique par flotteur	Oui
Buse réglable	Oui (ouverture de 2 mm à 10 mm)
Accessoires inclus	Buse pour sol, tuyau d'aspiration, tuyau de refoulement, sac collecteur de vase
Filtre	Mousse filtrante (lavable)
Utilisation comme aspirateur à sec	Oui (avec sac filtre inclus)
Entretien	Nettoyer la mousse filtrante, vérifier les joints, rincer le réservoir
Pièces d'usure	Mousses filtrantes, joints de soupape, sac de filtre
Stockage	Dans un endroit sec, à l'abri du gel
Garantie	2 ans

FOIRE AUX QUESTIONS - Pondovac Classic OASE

Que faire si l'appareil n'aspire pas ?

Vérifiez que le tuyau d'écoulement est correctement monté et que le clapet anti-retour est bien en place. Assurez-vous que l'appareil est placé au niveau de la surface de l'eau (différence de hauteur maximale de 2 m).

Comment utiliser le Pondovac Classic en mode aspirateur à sec ?

Placez le sac de filtre fourni sur la buse d'aspiration à l'intérieur du réservoir, puis remontez le carter moteur. Vous pouvez alors aspirer des débris secs. Attention : n'utilisez jamais l'appareil sans sac filtre en mode sec.

Pourquoi la puissance d'aspiration diminue-t-elle ?

Cela peut être dû à une mousse filtrante encrassée, un tuyau d'aspiration obstrué ou une saleté dans le tuyau d'écoulement. Nettoyez la mousse filtrante à l'eau claire et vérifiez l'absence de bouchons dans les tuyaux.

Le réservoir ne se vide pas automatiquement, que faire ?

Assurez-vous que le tuyau d'écoulement est posé en pente douce sans coudes. Enlevez toute saleté qui pourrait obstruer la soupape de vidange ou le tuyau.

Quelle distance de sécurité respecter par rapport au bassin ?

Placez l'appareil à au moins 2 mètres du bord du bassin pour des raisons de sécurité électrique. Utilisez des rallonges adaptées à l'extérieur.

Puis-je utiliser l'appareil sans mousse filtrante ?

Non, cela endommagerait le moteur et réduirait l'efficacité. Remplacez la mousse filtrante dès qu'elle est usée et utilisez toujours une mousse d'origine Oase.

Comment régler la buse pour le fond du bassin ?

Tournez la buse pour ajuster l'ouverture : ouverture large (10 mm) pour fond sans gravier et vase épaisse ; ouverture étroite (2 mm) pour fond avec gravier et vase fine. Vous pouvez aussi tourner la buse à 180° pour atteindre les coins.

Que faire si l'appareil s'arrête immédiatement après la vidange ?

Cela signifie que le réservoir ne se vide pas complètement. Vérifiez que le tuyau d'écoulement n'est pas plié et qu'il n'y a pas de dépôts bloquant la vidange. Nettoyez si nécessaire.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Oase (mousses filtrantes, sacs de filtre, joints). Rendez-vous sur www.oase-livingwater.com/piecesdetaches ou contactez le service après-vente.

Comment entreposer l'appareil en hiver ?

Videz et nettoyez soigneusement le réservoir. Stockez l'appareil dans un endroit sec et à l'abri du gel pour éviter d'endommager les joints et le moteur.

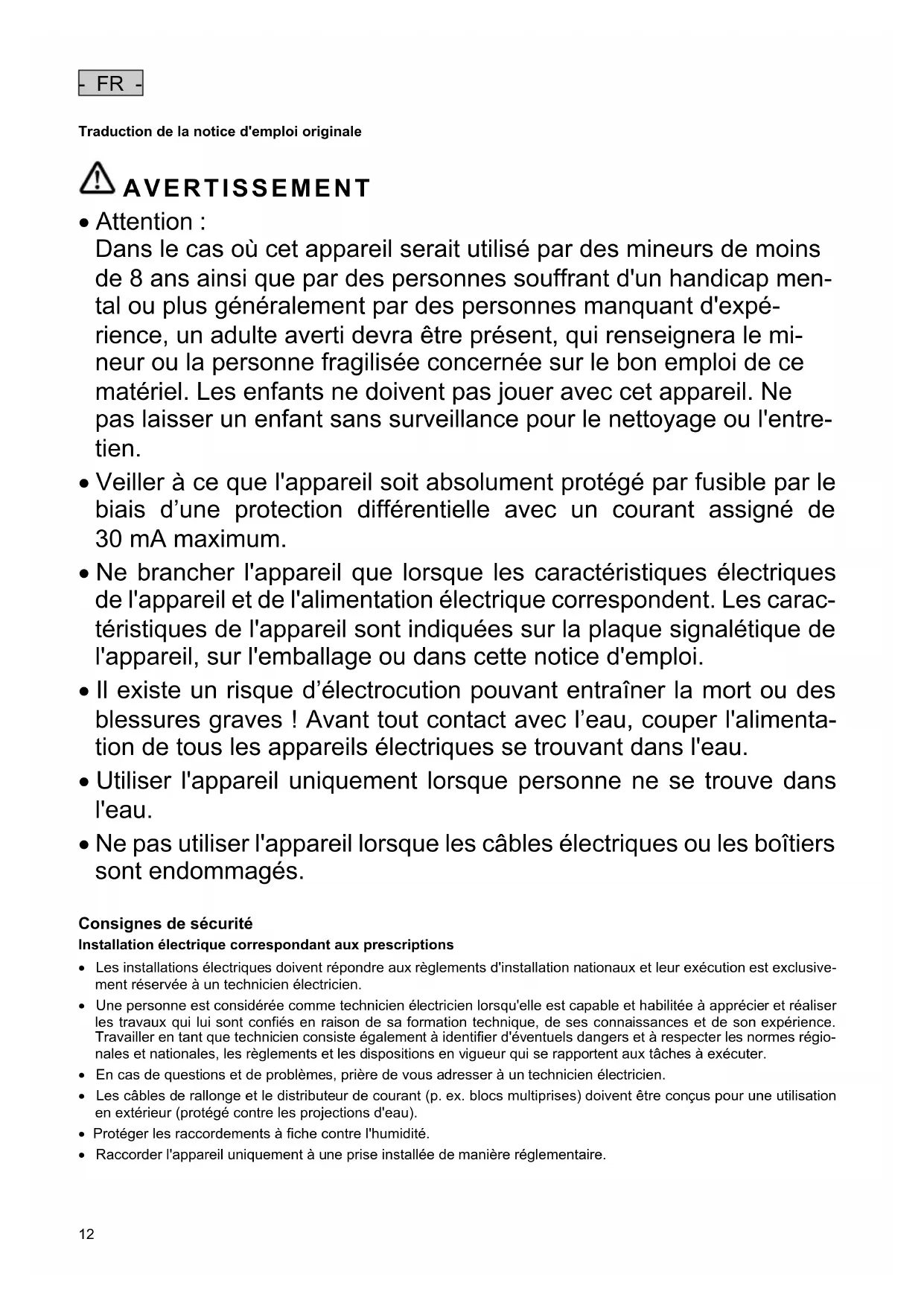

MODE D'EMPLOI Pondovac Classic OASE

Traduction de la notice d'emploi originale

Attention :

Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

• Veiller à ce que l'appareil soit absolument protégé par un fusible par le biais d'une protection différentielle avec un courant assigné de 30mA maximum.
• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.
• Il existe un risque d'électrocution pouvant entraîner la mort ou des blessures graves! Avant tout contact avec l'eau, couper l'alimentation de tous les appareils électriques se trouvant dans l'eau.
• Utiliser l'appareil uniquement lorsque personne ne se trouve dans l'eau.
• Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers sont endommagés.

Consignes de sécurité

Installation électrique correspondant aux prescriptions

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.
• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
• En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégés contre les projections d'eau).
• Protéger les raccordements à fiche contre l'humidité.
• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

Exploitation sécurisée

• La distance de sécurité entre l'appareil et la pièce d'eau doit être d'au moins 2 m.
• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.
• Ne pas porter ou tirer l'appareil par les câbles électriques.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
• N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.

Remarques relatives à cette notice d'emploi

Bienvenue chez OASE Living Water. Avec l'acquisition du produit, PondoVac Classic, vous avez fait le bon choix.

Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.

Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.

Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre également cette notice d'emploi.

Avertissements dans cette notice d'emploi

Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.

Avertissement

• signale une situation eventuellement dangereuse.
• Le non-respect risque d'entraîner la mort ou des blessures graves.

Attention

• signale une situation éventuelle dangereuse.
• Le non-respect risque d'entraîner de légères blessures et futilles.

Remarque

Informations permettant d'assurer une meilleure compréhension et d'éviter des dommages matériels ou environnementaux.

Références dans cette notice d'emploi

Renvoi à l'illustration, p. ex. Figure A. → Renvoi à un autre chapitre.

Utilisation conforme à la finalité

PondoVac Classic, appelé par la suite «appareil», doit être utilisé comme suit :

• Pour aspirer la vase de bassin.
• Pour une utilisation en tant qu'aspirateur à sec.
• Exploitation dans le respect des données techniques.

Les restrictions suivantes sont valables pour l'appareil :

N'utiliser l'appareil en aucun cas pour aspirer des

des substances inflammables ou nocives (par ex. essence, amiante, poussière d'amiante, toner de photocopieuse), des substances volatiles, des acides, des cendres chaudes ou incandescentes, - de la poussière, du sable ou des saletés similaires.

Mise en place

Placer l'appareil à hauteur de la surface de l'eau à au moins 7 ft. du bassin. Assurez-vous de la bonne stabilité de l'appareil. Débloquer le verrouillage du récipient (A1), stériliser le carter du moteur (A2). Retirer toutes les pièces non fixes se trouvant dans le récipient collecteur (A3). Remettre en place et verrouiller le carter du moteur (A2). Introduire l'extrémité du tuyau dans l'ouverture (A4) du récipient collecteur. Mettre en place les tuyaux de rallonge. Insérer une des buses faisant partie des fournitures ou ajuster la buse pour sol régiable aux caractéristiques du sol de votre bassin :

• Buse complètement ouverte (3/8 in.): Bâche de bassin, sans gravier au fond, épaisse couche de vase
• Buse fermée (1/16 in.): Bâche de bassin, gravier comme couverture de fond, épaisse couche de vase

Introduire l'extrémité ouverte du tuyau d'écoulement dans l'ouverture d'écoulement se trouvant sur la partie arrière (A5) du récipient collecteur. Poser le tuyau d'écoulement sur le sol, si possible avec une légère pente, afin que l'eau sale puisse s'écouler de manière optimale lors de la vidange automatique. Fixer au besoin le sac collecteur de vase à l'extrémité du tuyau d'écoulement.

Attention! ne jamais utiliser l'appareil sans mousse filtrante!

Raccorder l'appareil au secteur et le mettre en service au moyen de l'interrupteur (A6). Guider la buse pour sol sur le fond du bassin. Aspirer alors la vase en effectuant des mouvements lents et réguliers. Pour une aspiration optimale des cavités de bassin et des couches de vase fines, tourner la buse pour sol de. Dès que le récipient a atteint son niveau de liquide maximal, un flotteur (B1) arrête l'aspiration. Le clapet anti-retour sur l'ouverture d'évacuation peut alors s'ouvrir et l'eau sale s'écoule hors du récipient. L'aspiration se remet automatiquement en marche après 25 secondes. Après utilisation, arrêter l'appareil au moyen de l'interrupteur (A6).

Utilisation comme aspirateur à sec

Attention! Utiliser l'appareil comme aspirateur à sec uniquement avec le sac de filtre faisant partie de la livraison!

Assurez-vous de la bonne stabilité de l'appareil. Arrêtez l'appareil au moyen de l'interrupteur et retirez la prise de secteur. Débloquez le verrouillage du récipient (A1), retirez le carter du moteur (A2). Placez le sac de filtre (C1) faisant partie de la livraison sur la buse d'aspiration (C2) à l'intérieur du récipient (A3). Remettez en place et verrouillez le carter du moteur. Raccordez l'appareil au secteur et le mettez en service au moyen de l'interrupteur. Sélectionnez une buse appropriée. Après utilisation, arrêtez l'appareil au moyen de l'interrupteur.

Entretien et nettoyage

Arrêter l'appareil au moyen de l'interrupteur et retirer la prise de secteur. Retirer tous les tuyaux et le carter du moteur. Rincer le récipient collecteur jusqu'à ce que toutes les particules de saleté aient été éliminées. Démonter la mousse filtrante (D1) et la rincer avec de l'eau claire. Contrôler la mousse filtrante et la replacer en cas de déterioration par une mousse filtrante OASE d'origine. Vérifier la présence éventuelle de dommages et l'intégralité des bagues d'étanchéité. Remplacer le cas échéant le joint en caoutchouc dans la soupape de vidange. N'utiliser que des sacs de filtre OASE d'origine.

Problèmes

Problème	Cause	Remède
L'appareil n'aspire pas Le tuyau d'écoulement n'est pas correctement monté	Le clapet anti-retour doit se couver sur l'extré-mité libre du tuyau d'écoulement	L'appareil doit être placé à hauteur de la sur-face de l'eau
La différence de hauteur entre la surface de l'eau et l'appareil est trop importante
L'appareil perd de la puissance De la saleté s'est déposée dans la mousse fil-trante, dans le tuyau d'aspiration ou dans le tuyau flexible d'aspiration	Enlever les saletés
De la saleté s'est déposée dans le tuyau d'écoulement au niveau du bouchon obtura-teur, de telle sorte que celui-ci ne ferme pas	Enlever les saletés
Le rècipient collecteur ne se vide pas et l'appa-reil s'accrête immidiatement à la suite de la pause de vidange	Le rècipient collecteur ne se vide pas Poser le tuyau d'écoulement de façon à ce qu'il ne fasse pas de coudes. Poser le tuyau d'écoulement, si possible, avec une légère pente. A la suite de la vidange, il ne doit rester aucune trace d'eau dans le rècipient	Enlever les saletés
Récipient collecteur et tuyau d'écoulement en-crassés
Faible puissance d'aspiration Plus on utilise de tubes, plus élevée sera la ré-sistance due au frottement dans le tube. La puissance d'aspiration diminue.	Pour améliorer la puissance d'aspiration :Maintenir si possible la conduite d'aspiration à plat

Pièces d'usure

• Mousses filtrantes
• Caoutchoucs de soupapes
• Sac de récapitulation d'impuretés

Pièces de rechange

L'appareil continue de fonctionner de manière fiable et sécurisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

www.oase-livingwater.com/piecesdetaches

Stockage

Vider le récipient collecteur et nettoyer l'appareil. Entreposer l'appareil hors de portée des enfants dans un endroit sec et protégé du gel.

Remarque

Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

• Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de return prévu à cet effet.
