Water Starlet - Pompe OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Débit maximal : 1000 L/h, Hauteur de refoulement maximale : 1,5 m, Puissance : 15 W
Utilisation	Idéale pour les fontaines de jardin et les petits étangs, convient pour l'oxygénation de l'eau.
Maintenance et réparation	Nettoyer régulièrement le filtre, vérifier les connexions électriques, remplacer les pièces usées si nécessaire.
Sécurité	Utiliser uniquement en milieu humide, ne pas immerger le câble d'alimentation, débrancher avant toute intervention.
Informations générales	Compacte et légère, garantie de 2 ans, conçue pour un fonctionnement silencieux.

FOIRE AUX QUESTIONS - Water Starlet OASE

Comment installer la pompe OASE Water Starlet ?

Pour installer la pompe OASE Water Starlet, commencez par choisir un emplacement stable et sec. Connectez le tuyau au raccord de sortie de la pompe, puis placez la pompe sous l'eau, en veillant à ce qu'elle soit complètement immergée. Branchez la pompe sur une prise électrique appropriée.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que la pompe est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous également que la pompe est immergée dans l'eau et qu'il n'y a pas de débris bloquant le rotor. Si le problème persiste, contactez le service client.

Comment nettoyer la pompe OASE Water Starlet ?

Pour nettoyer la pompe, débranchez-la et retirez-la de l'eau. Enlevez le couvercle de la pompe et nettoyez le rotor et les filtres avec de l'eau douce. Évitez d'utiliser des produits chimiques agressifs. Rincez bien et remontez la pompe avant de la remettre en service.

Quelle est la capacité de la pompe OASE Water Starlet ?

La pompe OASE Water Starlet a une capacité de débit allant jusqu'à 1 000 litres par heure, selon le modèle. Veuillez vérifier les spécifications de votre modèle pour des détails précis.

La pompe fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement de la pompe. Cependant, si le bruit est fort ou inhabituel, cela peut indiquer un problème. Vérifiez si des débris bloquent le rotor ou si la pompe est mal positionnée. En cas de doute, contactez le service client.

Peut-on utiliser la pompe OASE Water Starlet à l'extérieur ?

Oui, la pompe OASE Water Starlet est conçue pour une utilisation à l'extérieur. Assurez-vous simplement qu'elle est protégée des intempéries et des températures extrêmes lorsqu'elle n'est pas utilisée.

Comment prolonger la durée de vie de ma pompe OASE Water Starlet ?

Pour prolonger la durée de vie de votre pompe, nettoyez-la régulièrement, évitez de faire fonctionner la pompe à sec et vérifiez les joints et les raccords pour éviter les fuites. Suivez également les instructions d'entretien fournies dans le manuel.

MODE D'EMPLOI Water Starlet OASE

- FR - Traduction de la notice d'emploi originale

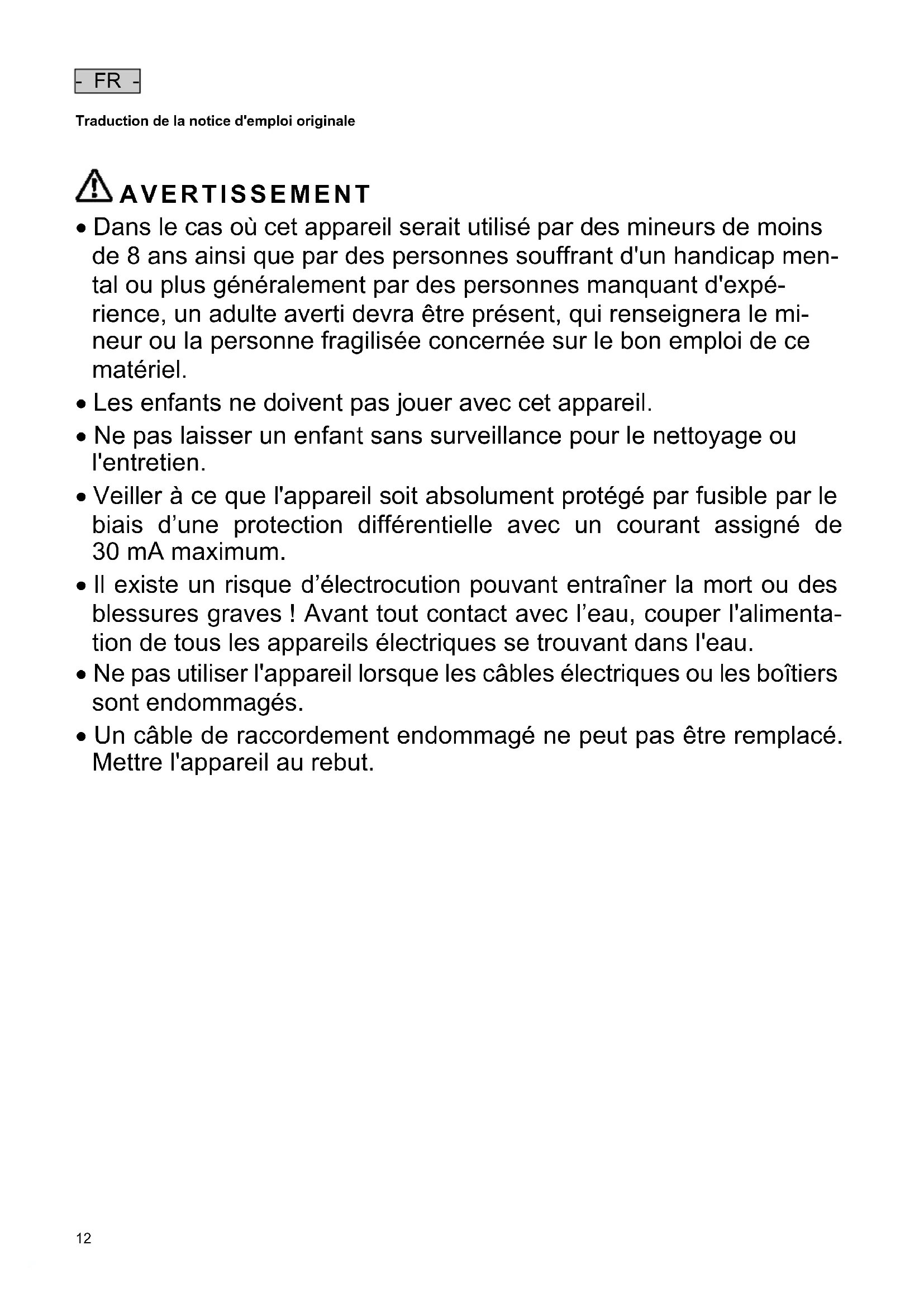

• Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap men- tal ou plus généralement par des personnes manquant d'expé- rience, un adulte averti devra être présent, qui renseignera le mi- neur ou la personne fragilisée concernée sur le bon emploi de ce matériel.

• Les enfants ne doivent pas jouer avec cet appareil.

• Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

• Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum.

• Il existe un risque d’électrocution pouvant entraîner la mort ou des blessures graves ! Avant tout contact avec l’eau, couper l'alimenta- tion de tous les appareils électriques se trouvant dans l'eau.

• Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers sont endommagés.

• Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.- FR -

Remarques relatives à cette notice d'emploi Avec l'acquisition du produit, Water Starlet vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité. Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale- ment cette notice d'emploi. Avertissements dans cette notice d'emploi Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.

AVERTISSEMENT Désigne une situation dangereuse possible pouvant entraîner la mort ou des blessures graves si elle n’est pas évitée.

REMARQUE Désigne une situation dangereuse possible pouvant entraîner des dégâts matériels ou sur l’environnement si elle n’est pas évitée.

Références dans cette notice d'emploi A Renvoi à l'illustration, p. ex. Figure A.

• Renvoi à un autre chapitre. Consignes de sécurité Installation électrique correspondant aux prescriptions

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive- ment réservée à un technicien électricien.

• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio- nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique corres- pondent.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

• En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.

• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protéger les raccordements à fiche contre l'humidité.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Placer le transformateur à une distance de sécurité d'au moins 2 m de l'eau.- FR -

Exploitation sécurisée

• Ne jamais regarder directement dans la source lumineuse.

• Ne pas utiliser l'appareil avec un boîtier défectueux.

• Il est interdit d'utiliser l'appareil si le câble électrique est défectueux.

• Ne pas porter ou tirer l'appareil par les câbles électriques.

• Protéger les raccordements à fiche contre l'humidité.

• Ne jamais procéder à des modifications techniques sur l’appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.

• N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil. Pièces faisant partie de la livraison 1 « Water Starlet » (prêt à l'emploi), 1 transformateur Utilisation conforme à la finalité N'utilisez le produit décrit dans ce manuel que de la manière suivante :

• Pour la réalisation d'une fontaine d'eau dans les pièces d'eau ou les étangs de grande taille avec ou sans poissons.

• Pour une exploitation avec de l'eau propre.

• Utilisation à des fins privées uniquement.

• Exploitation dans le respect des données techniques. Les restrictions suivantes sont valables pour l'appareil :

• Ne jamais utiliser dans d'autres liquides que de l'eau.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflam- mables ou explosifs.

• A ne pas raccorder à l'alimentation en eau potable. Mise en place, raccordement et ajustage AVERTISSEMENT La tension électrique peut entraîner des blessures graves ou la mort.

• En utilisation, le transformateur doit être installé à une distance de sécurité d’au moins 2 m de la berge (A).

• Mettre le transformateur en place au sec afin qu’il soit protégé des éclaboussures. Protéger en plus le transformateur des rayons du soleil (max. 40 C).

Variantes de mise en place (B) L'appareil peut être placé dans l'eau en position stagnante ou en position flottante.

• En position flottante, l'appareil est maintenu par des filins d'ancrage fixés sur les œillets de retenue (1) en-dessous de l'appareil.

• En position stagnante, l'appareil est placé à l'horizontale si possible (3) sur une surface fixe (4), p. ex. sur un lit de pierres. Il faut ici veiller à ce que l'appareil se trouve à une profondeur d'env. 80 mm dans l'eau. Si l'appareil est placé trop profondément dans l'eau, une position sécurisée n'est pas garantie en raison de la poussée verticale. Remarque :

• veiller à ce que l'alimentation en eau au niveau de la partie inférieure de l'appareil ne soit pas entravée.

• Pour assurer la bonne stabilité de l'appareil, il est possible de démonter les corps flottants. Raccordement (C) Raccorder l'appareil et le transformateur à l'aide de la fiche mâle bipolaire (6). Visser la fiche fixement avec l'écrou d'accouplement (7). Ajustage (D) Ajuster les ajutages individuels mobiles (8) pour régler la direction du jet d'eau.- FR -

Mise en service REMARQUE La pompe ne doit pas fonctionner en marche à sec. Le cas contraire risque de détériorer la pompe.

• Utiliser la pompe uniquement en immergé.

Mise en circuit de l'appareil : brancher la prise de secteur du transformateur dans la prise de courant. L'appareil se met immédiatement en marche. Mise hors service de l'appareil : retirer la prise de secteur du transformateur.

CONSEIL Les jeux d'eau du Water Starlet sont pré-programmés. Le programme ne peut pas être modifié.

Dépannage Dérangement Cause Remède La pompe ne se met pas en circuit Aucune tension de secteur Vérifier la tension de secteur Contrôler les conduites d’amenée Hauteur de jet insuffisante La turbine est bloquée ou encrassée Nettoyer la turbine Les ajutages sont colmatés Nettoyer les ajutages L’appareil flotte L’enveloppe filtrante est encrassée Nettoyer l’enveloppe filtrante

Nettoyage et entretien Nettoyage de l'appareil (E-H)

• Pour ouvrir, desserrer les quatre vis (10) au niveau de la partie inférieure de l'appareil et soulever l'enveloppe fil- trante (11).

• Retirer la pompe correspondante (12) vers le haut.

• Faire glisser le couvercle de la pompe (13) latéralement et sortir la turbine (14).

• Nettoyer toutes les pièces à l'eau courante.

• Pour nettoyer la buse, retirer le support de buse (15) du couvercle en effectuant une légère rotation. Assemblage de l’appareil

• Montage de l'appareil dans l'ordre inverse (E-H).

• Insérer le support de buse (15) dans le couvercle en le tournant et placer la pompe (12) sur la buse. Remarque : Lors du placement des supports de buse (15) et des pompes (12), veiller également à l'ordre correct de la numérotation (16) dans le couvercle. Un ordre différent entraîne des jeux d'eau et de lumière différents.

• Veiller à la bonne position des pompes (12), sinon il n'est pas possible de fermer l'enveloppe filtrante (11).

• Poser les conduites (17) en évitant de les écraser. Faire passer la conduite de raccordement (18) au travers du pas- sage de câble (19) du couvercle. Stockage / entreposage pour l'hiver Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi et contrôler la présence éven- tuelle de dommages sur l’appareil. Stocker l'appareil immergé dans l'eau ou rempli d'eau et à l'abri du gel. La prise ne doit pas se trouver sous l'eau !- FR -

Réparation Le transformateur n'est pas réparable en cas d'endommagement des lignes ou du carter et doit être pour cette raison remplacé. Pièces d'usure

• Unité de fonctionnement Pièces de rechange L'appareil continue de fonctionner de manière fiable et sé- curisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

REMARQUE Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

• Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour prévu à cet effet.- NL -

Tension de mesure Tension de mesure, se- condaire Puissance absorbée Dimensions Poids Hauteur de fontaine Longueur de câble Température de l’eau

Imperméable aux poussières. Etanche à l'eau jusqu'à une profondeur de 1 m. Protégés contre les corps solides de taille supé- rieure à 1 mm et contre les projections d’eau Transformateur de sécurité Ne pas recycler dans les ordures mé- nagères ! Attention ! Lire la notice d'emploi
