Tipo di prodotto	Pompa per fontana
Marca	OASE
Modello	Water Starlet
Utilizzo consigliato	Specchi d'acqua, stagni con o senza pesci
Alimentazione elettrica	Trasformatore di rete
Protezione elettrica richiesta	Interruttore differenziale 30 mA
Distanza di sicurezza del trasformatore	Almeno 2 m dall'acqua
Tipo di pompa	Sommersa
Funzioni principali	Giochi d'acqua e luce LED preprogrammati
Modalità di funzionamento	Galleggiante o appoggiato sul fondo (stagnante)
Temperatura ambiente max (trasformatore)	40 °C
Manutenzione	Pulizia regolare della girante, del filtro e degli ugelli
Istruzione di sicurezza	Non guardare direttamente la sorgente luminosa
Istruzione di sicurezza	Non far funzionare a secco
Riparabilità	Trasformatore non riparabile, sostituire
Ricambi	Disponibili su www.oase.com
Riciclaggio	Non gettare nei rifiuti domestici
Contenuto della confezione	1 Water Starlet pronto all'uso, 1 trasformatore
Materiale dell'involucro	Plastica
Numero di ugelli	Diversi ugelli mobili

Domande frequenti - Water Starlet OASE

Come collegare il Water Starlet ?

Collegare il trasformatore alla pompa utilizzando la spina maschio bipolare (6) e avvitare il dado di accoppiamento (7). Quindi inserire la spina di alimentazione del trasformatore in una presa di corrente. L'apparecchio si avvia immediatamente.

Si può usare l'apparecchio senza acqua ?

No, la pompa non deve funzionare a secco. Usarla solo sommersa, altrimenti potrebbe danneggiarsi.

Come pulire la pompa ?

Svitate le quattro viti sotto l'apparecchio, rimuovete l'involucro filtrante, estraete la pompa, quindi fate scorrere il coperchio della pompa per rimuovere la girante. Pulite tutte le parti con acqua corrente.

Cosa fare se la portata è insufficiente ?

Verificate che la girante non sia bloccata o sporca, pulitela se necessario. Assicuratevi anche che gli ugelli non siano ostruiti e che l'involucro filtrante sia pulito.

Come regolare la direzione del getto d'acqua ?

Regolate i singoli ugelli mobili (8) per orientare il getto d'acqua secondo le vostre preferenze.

L'apparecchio galleggia ?

Sì, il Water Starlet può essere utilizzato in posizione galleggiante. È tenuto da cime di ancoraggio fissate agli occhielli di trattenuta sotto l'apparecchio.

Dove posizionare il trasformatore ?

Il trasformatore deve essere installato ad almeno 2 m dalla riva, in un luogo asciutto al riparo da schizzi e sole (temperatura max. 40 °C).

Cosa fare in caso di gelo ?

Rimuovete l'apparecchio dall'acqua, pulitelo accuratamente e conservatelo immerso nell'acqua o riempito d'acqua, al riparo dal gelo. La spina non deve essere sommersa.

I giochi d'acqua sono modificabili ?

No, i giochi d'acqua sono preprogrammati e non possono essere modificati. Potete solo regolare la direzione dei getti tramite gli ugelli.

Come ottenere i ricambi ?

I ricambi originali OASE sono disponibili sul sito www.oase.com/ricambi. Utilizzate sempre ricambi originali per garantire affidabilità e sicurezza.

MANUALE UTENTE Water Starlet OASE

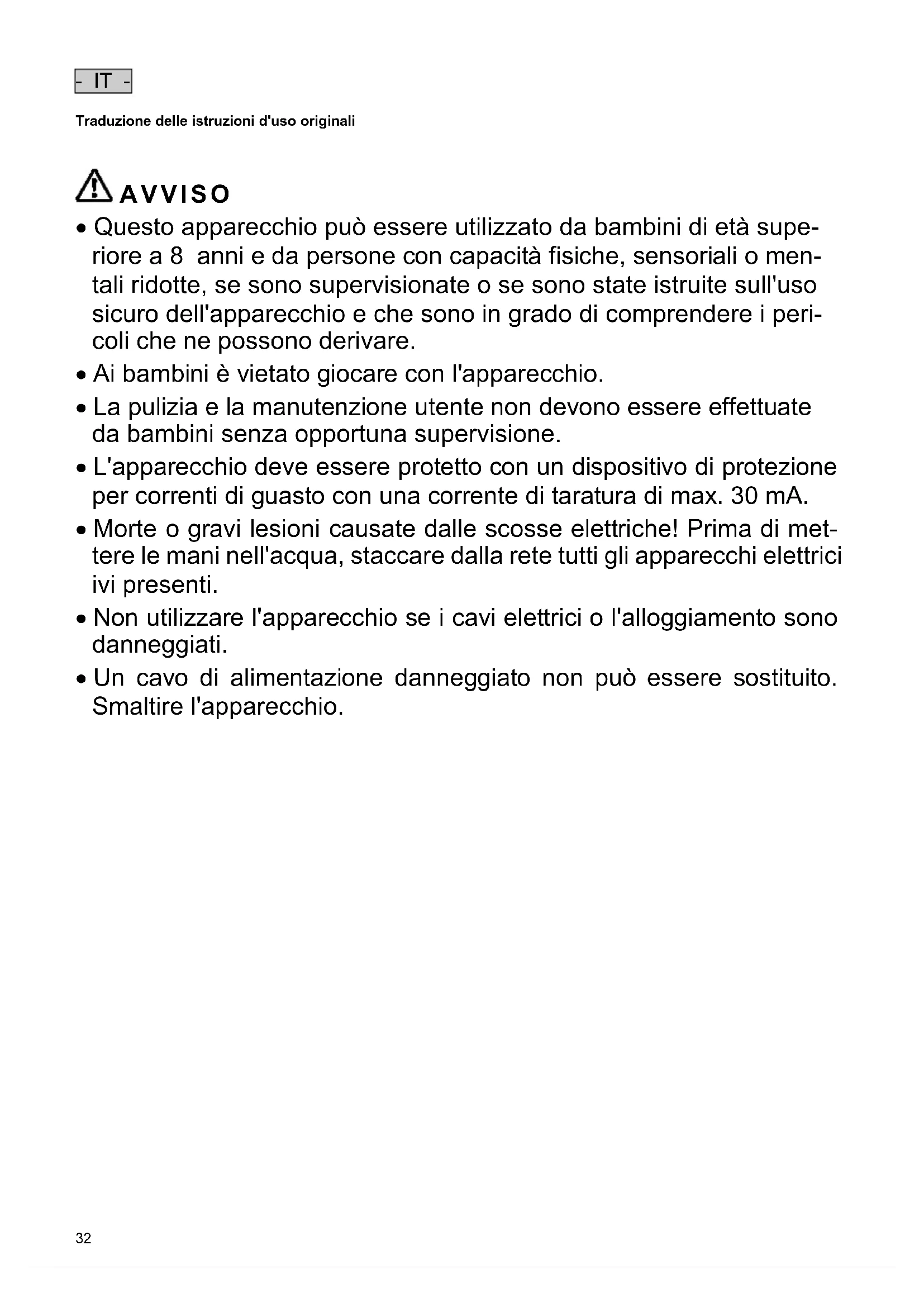

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare.
• Ai bambini è vietato giocare con l'apparecchio.
• La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.
• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA.
• Morte o gravi lesioni causate dalle scosse elettriche! Prima di mettere le mani nell'acqua, staccare dalla rete tutti gli apparecchi elettrici ivi presenti.
• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Un cavo di alimentazione danneggiato non può essere sostituito. Smaltire l'apparecchio.

Note sulle presenti istruzioni d'uso

Avete fatto un'ottima scelta acquistando il prodotto Water Starlet.

Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni.

Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio.

Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà.

Indicazioni di pericolo utilizzate in queste istruzioni

Le avvertenze contenute in queste istruzioni sono contrassegnate da parole segnaletiche che indicano l'entità del rischio.

AVVERTENZA

Indica una situazione eventualmente pericolosa, le cui conseguenze possono essere la morte o gravi lesioni se non viene evitata.

NOTA

Indica una situazione eventualmente pericolosa, le cui conseguenze possono essere danni materiali o ambientali se non viene evitata.

CONSIGLIO

Consiglio utile.

Riferimenti utilizzati in queste istruzioni

☐ A Rimando ad una figura, ad es. figura A.

→ Rimando ad un altro capitolo.

Avvertenze di sicurezza

Installazione elettrica conforme alle norme

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.
• Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.
• Collegare l'apparecchio solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo ad una presa installata secondo le norme.
• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Posare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Proteggere i connettori dall'infiltrazione di umidità.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Installare il trasformatore ad una distanza di sicurezza di minimo 2 m dall'acqua.

- IT -

Funzionamento sicuro

• Non guardare mai direttamente nella sorgente luminosa.
- L'apparecchio non deve venire usato in caso di scatola difettosa.
- Se il cavo elettrico è difettoso, l'apparecchio non deve essere fatto funzionare.
- Non trasportare né tirare l'apparecchio per il cavo elettrico.
- Proteggere i connettori dall'infiltrazione di umidità.
- Non apportare mai modifiche tecniche all'apparecchio.
- Impiegare per l'apparecchio solo parti di ricambio ed accessori originali.

- Eseguire sull'apparecchio solo le operazioni descritte in queste istruzioni. In caso di mancata risoluzione dei problemi, rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore.

Volume di fornitura

1 "Water Starlet" (già montata), 1 trasformatore

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per generare una fontana d'acqua in acqua corrente e laghetti con o senza patrimonio ittico.
• Per il funzionamento con acqua pulita.
• Esclusivamente per uso privato.
• Funzionamento in conformità alle caratteristiche tecniche.

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzare l'apparecchio con liquidi diversi dall'acqua.
• Non utilizzarlo mai senza flusso d'acqua.
- Non allacciare all'impianto di acqua a uso domestico.

- Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.

Installazione, collegamento e allineamento

AVVERTENZA

La tensione elettrica può causare la morte o gravi lesioni.

• Se utilizzato, installare il trasformatore ad una distanza di sicurezza di minimo 2 m dalla spiaggia (A).
• Installare il trasformatore in un punto asciutto e protetto contro gli spruzzi d'acqua. Proteggere il trasformatore anche contro le irradiazioni solari (max. 40 °C).

Varianti di installazione (B)

L'apparecchiatura può galleggiare o essere sistemata in posizione verticale nell'acqua.

• Per l'impiego galleggiante, l'apparecchiatura viene fissata per mezzo di cordicelle di ancoraggio che vengono applicate sugli occhielli di fermo (1) situati nella parte inferiore dell'apparecchiatura.
• Per l'impiego verticale, l'apparecchiatura viene sistemata nell'acqua possibilmente in posizione orizzontale (3) su un fondo solido (4), ad es. coperto di sassi. Assicurarsi che l'apparecchiatura sia immersa circa 80 mm nell'acqua. Se è sistemata troppo in profondità, allora la stabilità non viene garantita per effetto della spinta di galleggiamento.

Nota

• Assicurarsi che il flusso d'acqua sul lato inferiore dell'apparecchiatura non venga ostacolato.
• Smontare i corpi galleggianti per garantire la stabilità dell'apparecchiatura.

Collegamento (C)

Collegare apparecchiatura e trasformatore per mezzo della spina bipolare (6). Fissare la spina con il dado a cap-pello (7).

Allineamento (D)

Per allineare il getto d'acqua, regolare i singoli ugelli mobili (8).

Messa in funzione

NOTA

La pompa non deve funzionare a secco. In caso contrario la pompa viene danneggiata irreparabilmente.

- Utilizzare la pompa solo sott'acqua.

Avviamento dell'apparecchio: inserire la spina elettrica del trasformatore nella presa. L'apparecchio si avvia immediatamente.

Spegnimento dell'apparecchio: staccare la spina elettrica del trasformatore.

CONSIGLIO

Le immagini dei giochi d'acqua della Water Starlet sono programmate in modo fisso. Non è possibile modificare il programma.

Eliminazione di anomalie

Anomalia	Causa	Intervento
La pompa non si avvia	Manca la tensione di rete	Controllare la tensione di reteControllare le linee di alimentazione
Altezza della fontana insufficiente	Girante bloccata o sporca	Pulire la girante
	Ugelli sporchi	Pulire gli ugelli
L'apparecchiatura galleggia	Tazza del filtro sporca	Pulire la tazza del filtro

Pulizia e manutenzione

Pulizia dell'apparecchiatura (E-H)

• Per aprire l'apparecchiatura, sbloccare le 4 viti (10) situate sul lato inferiore della medesima e poi rimuovere la tazza del filtro (11).
• Sfilare la rispettiva pompa (12) verso l'alto.
• Sfilare lateralmente il coperchio della pompa (13) e poi rimuovere la girante (14).
• Pulire tutti i componenti sotto acqua corrente.
• Per pulire l'ugello, rimuovere il relativo supporto (15) dal coperchio eseguendo una piccola rotazione.

Assemblaggio dell'apparecchiatura

• Assemblare l'apparecchiatura seguendo l'ordine inverso (E-H).
• Girare il portaugelli (15) nel coperchio e poi innestare la pompa (12) su l'ugello.

Nota: Al momento di inserire portaugelli (15) e pompe (12), assicurarsi anche che la successione della numerazione (16) sul coperchio sia corretta. I giochi d'acqua e giochi luminosi cambiano se la successione è diversa.

• Assicurarsi che le pompe siano alloggiate correttamente (12), altrimenti non è possibile chiudere la tazza del filtro (11).
• Installare i cavi (17) in modo che non vengano schiacciati. Far passare il cavo di collegamento (18) attraverso il passacavo (19) del coperchio.

Immagazzinaggio/Invernaggio

In caso di gelo l'apparecchio deve venire scollegato. Eseguite una pulitura a fondo e controllate se l'apparecchio è danneggiato.

Conservare l'apparecchio immerso nell'acqua o riempito d'acqua e al riparo dal gelo. Non sommergere la spina!

- IT -

Riparazione

In caso di danneggiamento dei conduttori o della scatola il trasformatore non può venire riparato e va pertanto sostituito.

Pezzi soggetti a usura

- Unità rotante

Parti di ricambio

Con ricambi originali OASE l'apparecchio rimane sicuro e funzionerà sempre regolarmente.

Per i disegni dei ricambi e per i ricambi stessi, vedere al nostro sito Internet.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

- Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro.
