Тип на продукта	Чешмена помпа
Марка	OASE
Модел	Water Starlet
Препоръчителна употреба	Водни обекти, езера с или без риби
Електрическо захранване	Мрежов трансформатор
Изисквана електрическа защита	Дефектнотоков прекъсвач 30 mA
Безопасно разстояние на трансформатора	Най-малко 2 m от водата
Тип на помпата	Потопяема
Основни функции	Предварително програмирани водни игри и LED осветление
Режим на работа	Плаващ или поставен на дъното (стоящ)
Макс. температура на околната среда (трансформатор)	40 °C
Поддръжка	Редовно почистване на турбината, филтъра и дюзите
Инструкция за безопасност	Да не се гледа директно светлинният източник
Инструкция за безопасност	Да не работи на сухо
Възможност за ремонт	Трансформаторът не подлежи на ремонт, заменете
Резервни части	Налични на www.oase.com
Рециклиране	Да не се изхвърля с битови отпадъци
Съдържание на доставката	1 Water Starlet готов за работа, 1 трансформатор
Материал на корпуса	Пластмаса
Брой дюзи	Няколко подвижни накрайника

Често задавани въпроси - Water Starlet OASE

Как да свържа Water Starlet?

Свържете трансформатора към помпата с помощта на двуполюсния щепсел (6) и завийте съединителната гайка (7). След това включете захранващия щепсел на трансформатора в контакт. Устройството стартира веднага.

Може ли да се използва устройството без вода?

Не, помпата не трябва да работи на сухо. Използвайте я само потопена, в противен случай може да се повреди.

Как да почистя помпата?

Развийте четирите винта под устройството, отстранете филтърната обвивка, извадете помпата, след това плъзнете капака на помпата, за да свалите турбината. Почистете всички части с течаща вода.

Какво да направя, ако дебитът е недостатъчен?

Проверете дали турбината не е блокирана или замърсена, почистете я, ако е необходимо. Уверете се също, че накрайниците не са запушени и че филтърната обвивка е чиста.

Как да регулирам посоката на водната струя?

Настройте отделните подвижни накрайници (8), за да насочите водната струя според предпочитанията си.

Плува ли устройството?

Да, Water Starlet може да се използва в плаващо положение. Задържа се от котвени въжета, закрепени към задържащите уши под устройството.

Къде да поставя трансформатора?

Трансформаторът трябва да бъде инсталиран на най-малко 2 m от брега, на сухо място, защитено от пръски и слънце (макс. температура 40 °C).

Какво да направя в случай на замръзване?

Извадете устройството от водата, почистете го старателно и го съхранявайте потопено във вода или напълнено с вода, на място, защитено от замръзване. Щепселът не трябва да е под вода.

Могат ли да се променят водните игри?

Не, водните игри са предварително програмирани и не могат да се променят. Можете само да регулирате посоката на струите чрез накрайниците.

Как да получа резервни части?

Оригиналните резервни части OASE са налични на уебсайта www.oase.com/piecesdetachees. Винаги използвайте оригинални части, за да гарантирате надеждност и безопасност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Water Starlet OASE

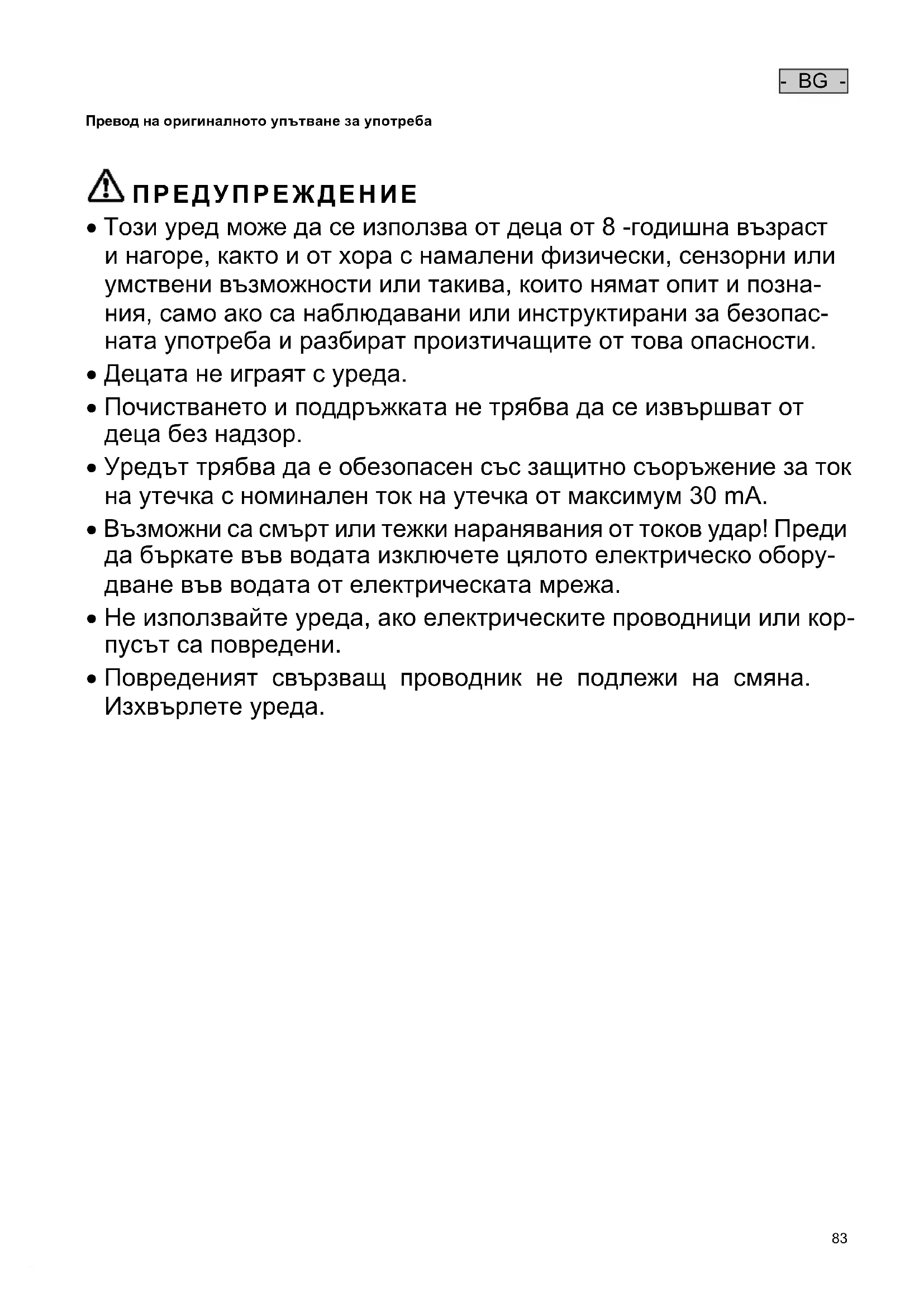

BG Упътване за употреба

Превод на оригиналното упътване за употреба

ПРЕДУПРЕЖДЕНИЕ

• Този уред може да се използва от деца от 8 -годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности.
• Децата не играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Уредът трябва да е обезопасен със защитно съоръжение за ток на утечка с номинален ток на утечка от максимум 30 mA.
• Възможни са смърт или тежки наранявания от токов удар! Преди да бъркате във водата изключете цялото електрическо оборудване във водата от електрическата мрежа.
• Не използвайте уреда, ако електрическите проводници или корпусът са повредени.
• Повреденият свързващ проводник не подлежи на смяна. Изхвърлете уреда.

- BG -

Инструкции към настоящото упътване за употреба

С покупката на продуктаWater Starlet Вие направихте добър избор.

Преди първото използване на уреда внимателно прочетете Ръководството и се запознайте с уреда. Всички работи по и с този уред трябва да се изпълняват в съответствие с настоящето ръководство.

Непременно спазвайте инструкциите за безопасност за правилното и безопасно ползване.

Грижливо съхранете това ръководство. При смяна на собственика, моля, предайте и ръководството.

Предупреждения в това ръководство

Предупредителните указания в това ръководство са класифицирани със сигнални думи, които показват степента на опасността.

ПРЕДУПРЕЖДЕНИЕ

Символът указва потенциална пряка опасност, която, ако не бъде избегната, може да доведе до смърт или сериозно нараняване.

УКАЗАНИЕ

Символът указва потенциална пряка опасност, ккято, ако не бъде избегната, може да доведе до увреждане на имущество или екологични щети.

СЪВЕТ

Полезен съвет.

Препратки в това ръководство

☐ А Препратка към фигура, напр. фигура А.

→ Препратка към друга глава.

Указания за безопасност

Електрическо инсталиране съгласно предписанията

• Електрическите инсталации трябва да отговарят на националните разпоредби за изграждане и могат да се правят само от електротехник.
• Дадено лице се счита за електротехник, ако е квалифицирано и упълномощено въз основа на своето професионално образование, познания и опит да оценява и извършва възложената му работа. Работата като специалист обхваща също разпознаването на възможни опасности и спазването на действащите регионални и национални стандарти, предписания и разпоредби.
• Свържете уреда само ако електрическите данни на уреда и електрозахранването съвпадат.
• Свързвайте уреда само към монтиран според изискванията контакт.
• При въпроси и проблеми се обръщайте към електроспециалист.
• Полагайте проводниците по начин, който ги предпазва от увреждания и не позволява спъване в тях.
• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).
• Пазете щепселните съединения от навлизане на влага.
• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).
• Поставете трансформатора на безопасно разстояние от водата най-малко 2 м.

Безопасна работа

• Не гледайте директно в източника на светлина.
• При дефектен корпус не експлоатирайте уреда.
• При дефектен електрически проводник уредът не бива да се използва.
• Не използвайте електрическия проводник за пренасяне на уреда и не го дърпайте.
• Пазете щепселните съединения от навлизане на влага.
• Не извършвайте технически промени по уреда.
• За уреда използвайте само оригинални резервни части и приспособления от окомплектовката.

- Извършвайте само работи по уреда, които са описани в това ръководство. Ако проблемите не могат да бъдат отстранени, обърнете се към упълномощен филиал на клиентската служба, а при съмнения – към производителя.

Размер на доставката

1 „Water Starlet“ (окончателно монтиран), 1 трансформатор

Употреба по предназначение

Използвайте описания в настоящото ръководство продукт само както следва:

• За образуване на воден фонтан във водни басейни и големи езера с или без риба.
• Уредът се използва с чиста вода.
• Да се използва само за лични цели.
• Експлоатация при спазване на техническите данни.

За уреда са валидни следните ограничения:

• Никога не използвайте други течности, освен вода.
• Никога не използвайте уреда без вода.
• Не свързвайте към водоснабдяването на къщата.

- Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.

Монтаж, свързване и настройка

ПРЕДУПРЕЖДЕНИЕ

Електрическото напрежение може да доведе до смърт или тежки наранявания.

• При ползване трансформаторът да се постави на безопасно разстояние от минимум 2 m от брега (A).
• Поставете трансформатора на сухо място, защитен от водни пръски. Пазете трансформатора и от слънчевите лъчи (макс. 40 °C).

Във водата уредът може да бъде поставен неподвижно или подвижно.

• При подвижния вариант позицията на уреда се фиксира с обтягаци шнурове, закрепени към фиксиращи скоби (1) под него.
• При неподвижния вариант уредът се поставя (3) върху здрава основа (4), напр. подсилена с камъни, така, че да има възможно най-хоризонтално положение във водата. Да се обърне внимание на това, че уредът трябва да е потопен на около 80 mm във водата. Ако той е потопен твърде много във вода, безопасната му позиция не е гарантирана заради задвижващия механизмъм.

Инструкция:

• Внимавайте да не се възпрепятства притока на вода от долната страна на уред!
• За да осигурите безопасна позиция на уреда, може да демонтирате плаващите тела.

Свързване (С)

Свържете уреда и трансформатора чрез двуполюсния щепсел (6). Фиксирайте щепсела с помощта на холендерова гайка (7).

Ориентиране (D)

За ориентиране на водната струя настройте отделните подвижни дюзи (8).

Въвеждане в експлоатация

УКАЗАНИЕ

Помпата не трябва да работи без вода. В противен случай помпата ще се повреди.

- Използвайте помпата само като е потопена.

Включване на уреда: Включете мрежовия щепсел на трансформатора в контакта. Уредът се включва веднага.

Изключване на уреда: Извадете щепсела на трансформатора.

СЪВЕТ

Програмираните изображения, получавани от водната струя, не може да се променят. Програмата не подлежи на промяна.

Отстраняване на неизправности

Повреда	Причина	Отстраняване на смущението
Помпата не се включва	Липсва захранващо напрежение от мрежата	Проверете напрежението в мрежатаПроконтролирайте захранващия проводник
Височина на фонтаните недостатъчна	Работното колело е блокирано или замър-сено	Почистете работното колело
	Дюзите са замърсени	Почистете дюзите
Уредът изплува	Корпусът на филтъра е замърсен	Почистете корпусът на филтъра

Почистване и поддръжка

Почистване на уреда (Е-Н)

• За да го отворите, разхлабете четирите болта (10) от долната страна на уреда и повдигнете чашката (11) на филтъра.
• Издърпайте нагоре (12) съответната помпа.
• Извадете настрани капака (13) на помпата и издърпайте (14) ходовото колело.
• Почистете всички части под течаща вода.
• За да почистите дюзата, с леко завъртане (15) извадете държача й от капака.

Сглобяване на уреда

• Уредът се сглобява в обратна последователност (Е-Н).
• Завийте държача на дюзата (15) в капака и поставете помпата (12) върху дюзата.

Забележка: Когато поставяте държача на дюзата (15) и помпите (12) обърнете внимание и на правилната последователност на номерирането (16) в капака. Променената последователност води до промяна във водните и светлинни изображения.

• Обърнете внимание на правилната позиция на помпите (12), в противен случай чашката на филтъра (11) няма да се затвори.
• Полагайте проводниците така (17), че да не са притиснати. Прекарайте свързващия проводник (18) през кабелния проход (19) на капака.

Съхранение/Зазимяване

При опасност от слана и замръзване уредът трябва да се демонтира. Почистете основно и проверете уреда за повреди.

Съхранявайте уреда, потопен във вода иили напълнен с вода и защитен от измръзване. Не мокрете щепсела!

Ремонт

При повреда на проводниците или корпуса трансформаторът не може да се ремонтира и трябва да се смени.

Бързо износващи се части

- Работен елемент

Резервни части

С оригинални части от OASE уредът ще продължи да функционира безопасно и надеждно.

Резервни части и схеми към тях ще откриете на нашата интернет страница.

Този уред не бива да се изхвърля като битов отпадък.

- Направете уреда неизползваем, отрязвайки кабела и го изхвърлете в съответния събирателен пункт.
