Water Starlet - Bomba OASE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de fuente
Marca	OASE
Modelo	Water Starlet
Uso recomendado	Masas de agua, estanques con o sin peces
Alimentación eléctrica	Transformador de red
Protección eléctrica requerida	Interruptor diferencial 30 mA
Distancia de seguridad del transformador	Al menos 2 m del agua
Tipo de bomba	Sumergida
Funciones principales	Juegos de agua y luz LED preprogramados
Modo de funcionamiento	Flotante o colocado en el fondo (estancado)
Temperatura ambiente máx. (transformador)	40 °C
Mantenimiento	Limpieza regular de la turbina, filtro y boquillas
Instrucción de seguridad	No mirar directamente la fuente de luz
Instrucción de seguridad	No hacer funcionar en seco
Reparabilidad	Transformador no reparable, reemplazar
Piezas de repuesto	Disponibles en www.oase.com
Reciclaje	No tirar a la basura doméstica
Contenido del envío	1 Water Starlet listo para usar, 1 transformador
Material de la carcasa	Plástico
Número de boquillas	Varios inyectores móviles

Preguntas frecuentes - Water Starlet OASE

¿Cómo conectar el Water Starlet?

Conecte el transformador a la bomba mediante el enchufe macho bipolar (6) y atornille la tuerca de acoplamiento (7). Luego enchufe el cable de alimentación del transformador a una toma de corriente. El aparato se pone en marcha inmediatamente.

¿Se puede usar el aparato sin agua?

No, la bomba no debe funcionar en seco. Úsela solo sumergida, de lo contrario puede dañarse.

¿Cómo limpiar la bomba?

Desatornille los cuatro tornillos debajo del aparato, retire la cubierta filtrante, saque la bomba y luego deslice la tapa de la bomba para retirar la turbina. Limpie todas las piezas con agua corriente.

¿Qué hacer si el caudal es insuficiente?

Verifique que la turbina no esté bloqueada o sucia, límpiela si es necesario. Asegúrese también de que los inyectores no estén obstruidos y que la cubierta filtrante esté limpia.

¿Cómo ajustar la dirección del chorro de agua?

Ajuste los inyectores móviles individuales (8) para orientar el chorro de agua según sus preferencias.

¿El aparato flota?

Sí, el Water Starlet se puede usar en posición flotante. Se mantiene mediante cables de anclaje fijados a los ojales de retención debajo del aparato.

¿Dónde colocar el transformador?

El transformador debe instalarse al menos a 2 m de la orilla, en un lugar seco, protegido de salpicaduras y del sol (temperatura máx. 40 °C).

¿Qué hacer en caso de helada?

Retire el aparato del agua, límpielo cuidadosamente y guárdelo sumergido en agua o lleno de agua, protegido de las heladas. El enchufe no debe estar bajo el agua.

¿Los juegos de agua son modificables?

No, los juegos de agua están preprogramados y no se pueden modificar. Solo puede ajustar la dirección de los chorros a través de los inyectores.

¿Cómo obtener piezas de repuesto?

Las piezas de repuesto originales OASE están disponibles en el sitio web www.oase.com/piezasderepuesto. Utilice siempre piezas originales para garantizar la fiabilidad y seguridad.

MANUAL DE USUARIO Water Starlet OASE

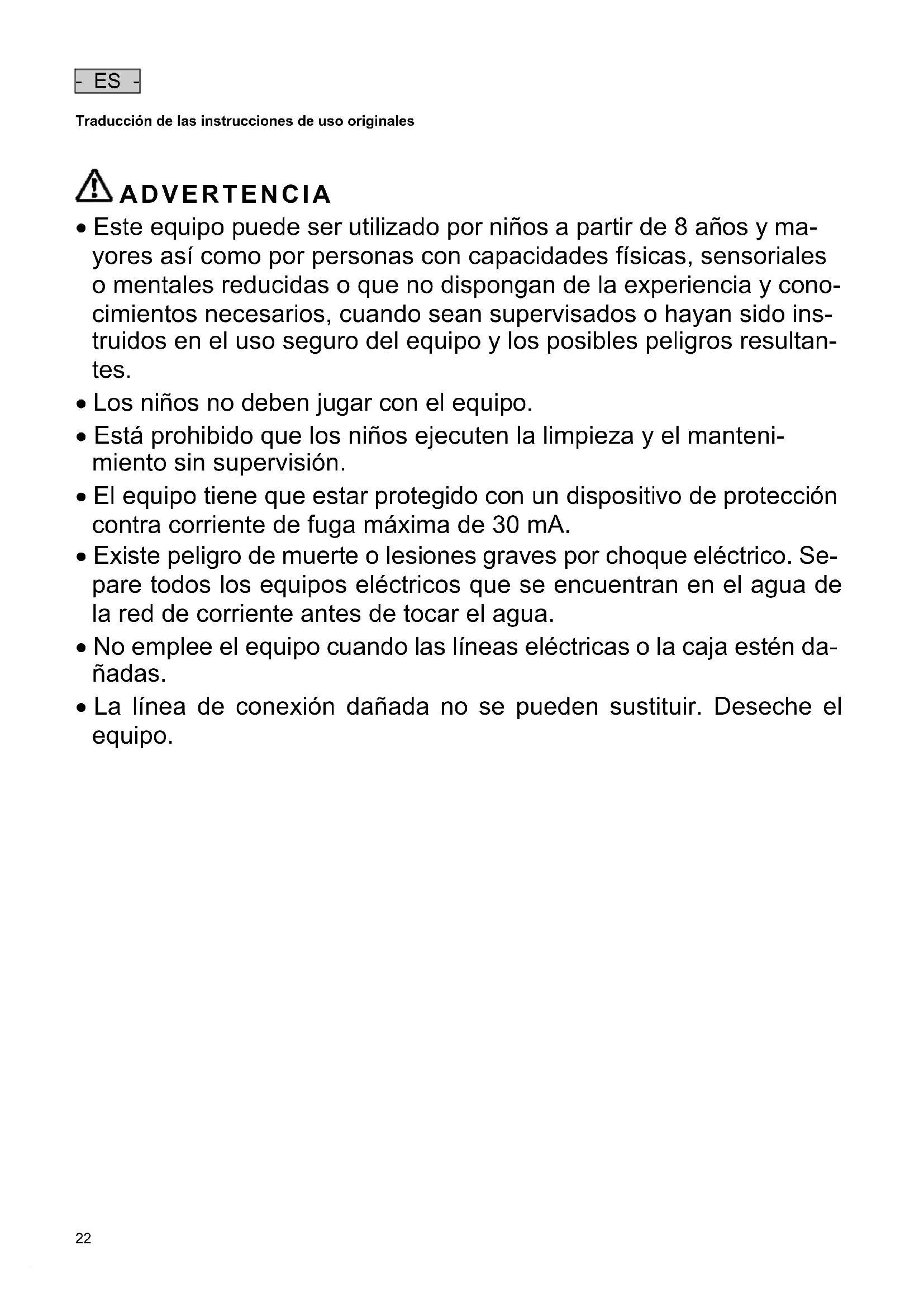

ES Instrucciones de uso

• Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y conocimientos necesarios, cuando sean supervisados o hayan sido instruidos en el uso seguro del equipo y los posibles peligros resultantes.
• Los niños no deben jugar con el equipo.
• Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.
• El equipo tiene que estar protegido con un dispositivo de protección contra corriente de fuga máxima de 30 mA.
• Existe peligro de muerte o lesiones graves por choque eléctrico. Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua.
• No emplee el equipo cuando las líneas eléctricas o la caja estén dañadas.
• La línea de conexión dañada no se pueden sustituir. Deseche el equipo.

Indicaciones sobre estas instrucciones de uso

La compra del producto Water Starlet es una buena decisión.

Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones.

Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo. Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de propietario.

Indicaciones de advertencia en estas instrucciones

Las indicaciones de advertencia contenidas en estas instrucciones están clasificadas mediante palabras de advertencia que muestran la dimensión del peligro.

ADVERTENCIA

Caracteriza una situación posiblemente peligrosa que puede provocar la muerte o graves lesiones si no se evita.

INDICACIÓN

Caracteriza una situación posiblemente peligrosa que puede provocar daños materiales o en el medio ambiente si no se evita.

CONSEJO

Un consejo útil.

Referencias en estas instrucciones

□ A Referencia a una ilustración, p. ej. ilustración A.

→ Referencia a otro capítulo.

Indicaciones de seguridad

Instalación eléctrica conforme a lo prescrito

• Las instalaciones eléctricas deben cumplir las prescripciones de montaje nacionales y se deben realizar sólo por un electricista calificado.
• Una persona es un electricista calificado cuando por su formación, conocimientos y experiencias profesionales es capaz y está autorizada a valorar y ejecutar los trabajos encargardos. Los trabajos como personal técnico también incluyen el reconocimiento de los posibles peligros y el cumplimiento de las correspondientes normas, prescripciones y disposiciones regionales y nacionales.
• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación eléctrica.
• Conecte el equipo sólo a un tomacorriente instalado conforme a lo prescrito.
• En caso de preguntas y problemas diríjase a personal electricista especializado.
• Tienda las líneas con protección contra daños y garantice que ninguna persona tropiece con ellas.
• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).
• Proteja las conexiones de enchufe contra humedad.
• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).
• Emplace el transformador con una distancia de seguridad mínima de 2 m al agua.

- ES -

Funcionamiento seguro

• No mire directamente a la fuente de luz.
• Está prohibido operar el equipo si la caja está defectuosa.
• Está prohibido operar el equipo si la línea eléctrica está defectuosa.
• No transporte ni tire el equipo por la línea eléctrica.
• Proteja las conexiones de enchufe contra humedad.
• No realice nunca modificaciones técnicas en el equipo.
• Emplee para el equipo sólo piezas de recambio y accesorios originales.

- Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. Si no es posible eliminar determinados problemas diríjase a una oficina de atención a los clientes o en caso de dudas al fabricante.

Volumen de suministro

1 "Water Starlet" (completamente montado), 1 transformador

Uso conforme a lo prescrito

El producto descrito en estas instrucciones sólo se debe emplear de la forma siguiente:

• Para crear un surtidor de fuente en aguas y estanques grandes con o sin peces.
• Para la operación con agua limpia.
• Empleo sólo para fines privados.
• Operación observando los datos técnicos.
  Para el equipo son válidas las siguientes limitaciones:
• Está prohibido operar con otros líquidos distintos del agua.
• No opere nunca sin circulación de agua.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o explosivas.
• No conectar a la línea de alimentación de agua potable.

Emplazamiento, conexión y alineación

ADVERTENCIA

La tensión eléctrica puede causar graves lesiones o la muerte.

• El transformador se debe emplazar a una distancia de seguridad mínima de 2 m de la orilla (A).
• Emplace el transformador en un lugar seco y protegido contra las salpicaduras de agua. Proteja el transformador adicionalmente contra la radiación solar (máx. 40 °C).

Variantes de emplazamiento (B)

El equipo se puede emplazar de forma flotante o vertical en el agua.

• Si el equipo debe flotar en el agua la posición se inmoviliza mediante cuerdas de sujeción que se fijan en las argollas (1) abajo en el equipo.
• Si el equipo debe estar vertical en el agua colóquelo lo más horizontal posible (3) sobre una base plana(4), por ejemplo sobre piedras. Garantice que el equipo esté aprox. 80 mm debajo de la superficie del agua. Si el equipo se encuentra a una profundidad mayor su posición estable no es segura debido al empuje vertical.

Nota:

• Garantice que no se impida la entrada de agua en la parte inferior del equipo.
• Para garantizar una posición segura del equipo se pueden desmontar los cuerpos flotantes.

Conexión (C)

Conecte el equipo y el transformador mediante la clavija de dos polos (6). Atornille la clavija con la tuerca racor (7).

Alineación (D)

Para orientar el chorro de agua ajuste las diferentes boquillas móviles (8).

Puesta en marcha

INDICACIÓN

La bomba no debe marchar en seco. De lo contrario se destruye la bomba.

- Opere la bomba sólo sumergida.

Conexión del equipo: Enchufe la clavija de red del transformador en el tomacorriente. El equipo se conecta de inmediato.

Desconexión del equipo: Saque la clavija de red del transformador.

CONSEJO

Las imágenes de fuente del "Water Starlet" están programadas de forma fija. El programa no se puede modificar.

Eliminación de fallos

Fallo	Causa	Acción correctora
La bomba no se conecta	No hay tensión de alimentación	Compruebe la tensión de alimentaciónControle las líneas de alimentación
Altura del surtidor insuficiente	Rueda bloqueada o sucia	Limpie la rueda
	Boquillas sucias	Limpie las boquillas
El equipo flota	Cubierta del filtro sucia	Limpie la carcasa de filtro

Limpieza y mantenimiento

Limpieza del equipo (E-H)

• Para abrir suelte los cuatro tornillos (10) en la parte inferior del equipo y suba la carcasa de filtro (11).
• Saque la bomba correspondiente (12) por arriba.
• Quite la tapa de la bomba (13) por el lado y saque el rotor (14).
• Limpie todas las piezas bajo agua corriente.
• Para limpiar la boquilla saque el portaboquillas (15) con un giro ligero de la tapa.

Montaje del equipo

• Monte el equipo en secuencia contraria (E-H).
• Enrosque el portaboquillas (15) en la tapa y coloque la bomba (12) en la boquilla.

Nota: Mantenga durante el montaje de los portaboquillas (15) y las bombas (12) además la secuencia correcta de la numeración (16) en la tapa. Una secuencia modificada conlleva a una modificación de las imágenes de fuente.

• Garantice el asiento correcto de las bombas (12), porque de lo contrario no se puede cerrar la carcasa de filtro (11).
• Tienda las líneas (17) de forma que no se aplasten. Guíe el cable de conexión (18) por el paso de cables (19) de la tapa.

Almacenamiento / Conservación durante el invierno

Desinstale el equipo en caso de heladas. Limpie minuciosamente el equipo y compruebe si está dañado.

Guarde el equipo sumergido en el agua o llenado con agua y protéjalo contra las heladas. ¡No sumerja el enchufe en el agua!

- ES -

Reparación

El transformador no se puede reparar en caso que se dañen las líneas o la caja del mismo y se tiene que sustituir.

Piezas de desgaste

- Unidad de rodadura

Piezas de recambio

El equipo se mantiene seguro y trabaja de forma fiable con las piezas originales de OASE.

Consulte los dibujos de piezas de recambio y las piezas de recambio en nuestra página web.

www.oase.com/piezasderepuesto

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

- Inutilice el equipo cortando el cable y entreguelo al sistema de recogida previsto.
