Producttype	Fonteinpomp
Merk	OASE
Model	Water Starlet
Aanbevolen gebruik	Waterpartijen, vijvers met of zonder vissen
Voeding	Nettransformator
Vereiste elektrische beveiliging	Aardlekschakelaar 30 mA
Veiligheidsafstand transformator	Minimaal 2 m van het water
Pomptype	Onderdompelpomp
Hoofdfuncties	Voorgeprogrammeerde water- en LED-lichtshows
Werkingsmodus	Drijvend of op de bodem (stilstaand)
Maximale omgevingstemperatuur (transformator)	40 °C
Onderhoud	Regelmatig reinigen van de waaier, het filter en de sproeiers
Veiligheidsinstructie	Niet direct in de lichtbron kijken
Veiligheidsinstructie	Niet droog laten draaien
Repareerbaarheid	Transformator niet repareerbaar, vervangen
Reserveonderdelen	Beschikbaar op www.oase.com
Recycling	Niet bij het huisvuil gooien
Inhoud van de levering	1 Water Starlet gebruiksklaar, 1 transformator
Behuizingsmateriaal	Kunststof
Aantal sproeiers	Meerdere verstelbare sproeiers

Veelgestelde vragen - Water Starlet OASE

Hoe sluit ik de Water Starlet aan?

Sluit de transformator aan op de pomp met behulp van de tweepolige stekker (6) en draai de koppelmoer (7) vast. Steek vervolgens de stekker van de transformator in een stopcontact. Het apparaat start onmiddellijk.

Kan het apparaat zonder water worden gebruikt?

Nee, de pomp mag niet droog draaien. Gebruik hem alleen ondergedompeld, anders kan hij beschadigd raken.

Hoe reinig ik de pomp?

Draai de vier schroeven onder het apparaat los, verwijder de filteromhulling, haal de pomp eruit, schuif vervolgens het pompdopje om de waaier te verwijderen. Reinig alle onderdelen met stromend water.

Wat te doen bij onvoldoende debiet?

Controleer of de waaier niet vastzit of vervuild is, reinig deze indien nodig. Zorg er ook voor dat de sproeiers niet verstopt zijn en dat de filteromhulling schoon is.

Hoe stel ik de richting van de waterstraal in?

Stel de afzonderlijke verstelbare sproeiers (8) af om de waterstraal naar wens te richten.

Drijft het apparaat?

Ja, de Water Starlet kan drijvend worden gebruikt. Hij wordt vastgehouden door ankerlijnen die aan de bevestigingsogen onder het apparaat zijn bevestigd.

Waar plaats ik de transformator?

De transformator moet op minimaal 2 m van de oever worden geïnstalleerd, op een droge plaats, beschermd tegen spatwater en zonlicht (max. temperatuur 40 °C).

Wat te doen bij vorst?

Haal het apparaat uit het water, reinig het grondig en bewaar het ondergedompeld in water of gevuld met water, vorstvrij. De stekker mag niet onder water zijn.

Zijn de watershows aanpasbaar?

Nee, de watershows zijn voorgeprogrammeerd en kunnen niet worden aangepast. U kunt alleen de richting van de stralen aanpassen via de sproeiers.

Hoe krijg ik reserveonderdelen?

Originele OASE-reserveonderdelen zijn beschikbaar op www.oase.com/onderdelen. Gebruik altijd originele onderdelen om betrouwbaarheid en veiligheid te garanderen.

GEBRUIKSAANWIJZING Water Starlet OASE

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

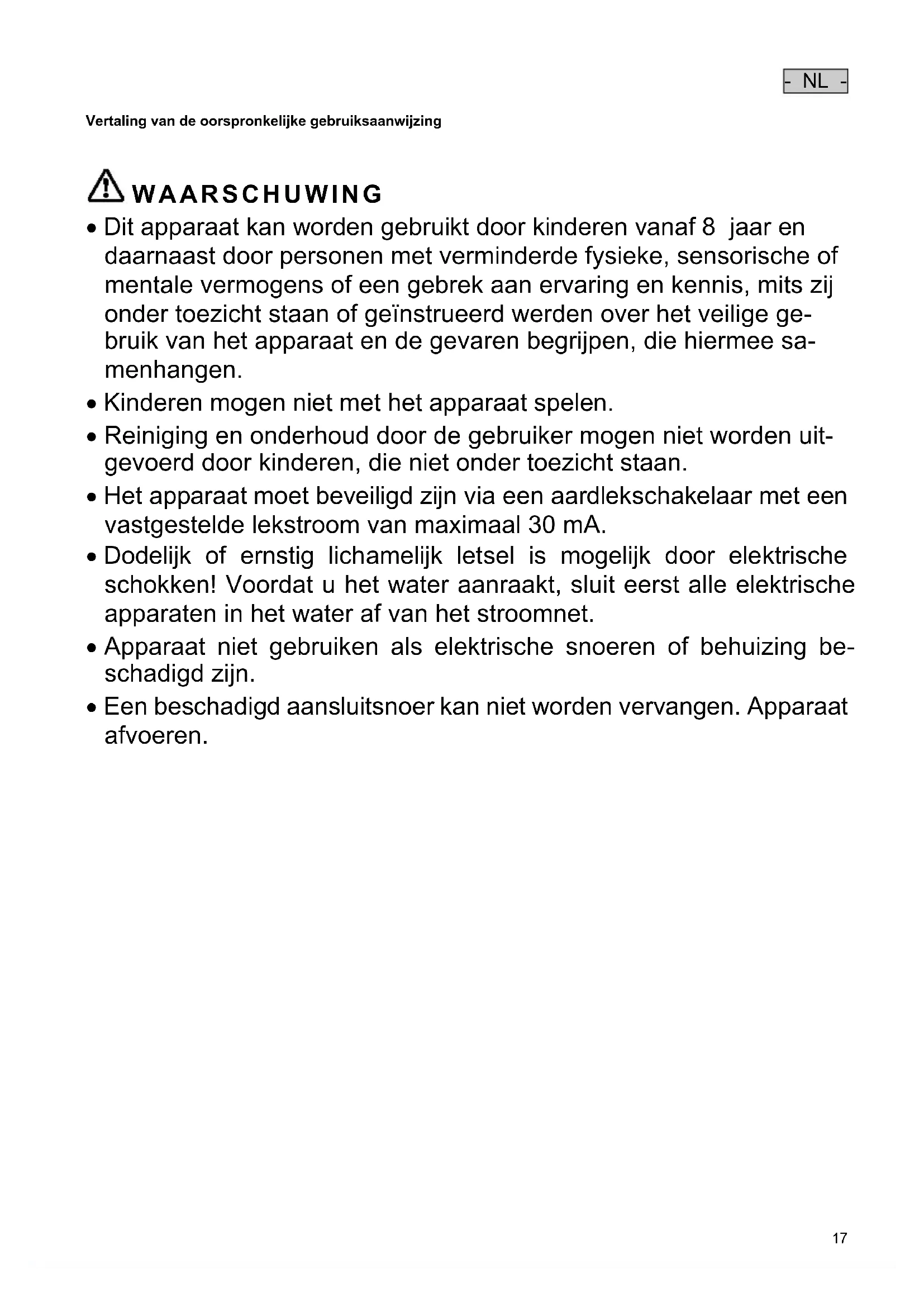

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
• Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet.
• Apparaat niet gebruiken als elektrische snoeren of behuizing beschadigd zijn.
• Een beschadigd aansluitsnoer kan niet worden vervangen. Apparaat afvoeren.

Instructies betreft deze gebruiksaanwijzing

Met de aanschaf van het product Water Starlet heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Waarschuwingen in deze handleiding

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WARNUNG

Markeert een mogelijk gevaarlijke situatie, welke de dood of zware verwondingen tot gevolg kan hebben, indien deze niet vermeden wordt.

OPMERKING

Markeert een mogelijk gevaarlijke situatie, welke materiële of milieuschade tot gevolg kan hebben, indien deze niet wordt vermeden.

TIP

Handige tip.

Verwijzingen in deze handleiding

□ A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.
→ Verwijst naar een ander hoofdstuk.

Veiligheidsinstructies

Elektrische installatie volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elektricien worden uitgevoerd.
• Een persoon is een elektricien als hij of zijn op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.
• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen.
• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Stekkerverbindingen tegen vocht beschermen.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Trafo met een veiligheidsafstand van tenminste 2 m ten opzichte van het water plaatsen.

Veilig gebruik

• Niet in de lichtbron kijken.
• Als de behuizing defect is, mag het apparaat niet worden gebruikt.
• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.
• Apparaat niet aan het elektrische snoer dragen of trekken.

- Stekkerverbindingen tegen vocht beschermen.

- Het apparaat nooit aan technische modificaties onderwerpen.

- Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.

- Alleen originele onderdelen en toebehoren voor het apparaat toepassen.

Leveringsomvang

1 „Water Starlet“ (kant en klaar gemonteerd), 1 trafo

Beoogd gebruik

Gebruik het in de gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

- Voor het opwekken van een waterfontein in wateren en grote vijvers met of zonder visbestand.

- Voor gebruik met schoon water.

- Alleen voor particulier gebruik.

- Gebruik onder naleving van de technische gegevens.

De volgende inperkingen gelden voor het apparaat:

• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
• Niet op de drinkwatervoorziening aansluiten.

Opstellen, aansluiten en uitrichten

WARNUNG

Elektrische spanning kan overlijden of zware verwondingen tot gevolg hebben.

• Bij het gebruik dient de trafo in een veiligheidsafstand van ten minste 2 m van de oever te worden opgesteld(A).
• Plaats de trafo droog en tegen spatwater beschermd op. Beveilig de trafo tevens tegen zonne-instraling (max. 40 °C).

Opstellingsvarianten (B)

Het apparaat kan drijvend of staand in het water worden aangebracht.

• Bij zwemmend gebruik wordt de positie van het apparaat door spantouwen gefixeerd, die aan de houdogen (1) onder aan het apparaat worden bevestigd.
• Bij staand gebruik wordt het apparaat in het water indien mogelijk waterpas (3) op een stevige ondergrond (4), bijv. met stenen onderbouwd, opgesteld. Hierbij dient erop gelet te worden, dat het apparaat ca. 80 mm diep in het water staat. Staat het apparaat te diep in het water, dan is vanwege de opwaartse druk een veilige standplaats niet gega-randeerd.

Aanwijzing:

• Let erop, dat de watertoevoer aan de onderkant van het apparaat niet wordt gehinderd.
• Voor een veilige standplaats van het apparaat kunt u de drijvers demonteren.

Aansluiten (C)

Verbind het apparaat en trafo met behulp van de tweepolige stekker (6). Schroef de stekker vast met de dopmoer (7).

Uitrichten (D)

Voor het uitrichten van de waterstraal stelt u de afzonderlijke, bewegelijke sproeiers (8) scherp.

Inbedrijfstelling

OPMERKING

Apparaat inschakelen: Plaats de netsteker van de trafo in de contactdoos. Het apparaat schakelt onmiddellijk aan.

Apparaat uitschakelen: Trek de netsteker van de trafo uit de contactdoos.

TIP

De waterspeltaferelen van de Water Starlet zijn vast geprogrammeerd. Het programma kan niet gewijzigd worden.

Storing verhelpen

Storing	Oorzaak	Oplossing
Pomp schakelt niet in	Netspanning ontbreekt	Netspanning controlerenToevoerleidingen controleren
Fontein spuit onvoldoende hoog	Loopwiel geblokkeerd of verontreinigd	Loopwiel reinigen
	Stralers verontreinigd	Reinig de sproeiers
Apparaat drijft naar boven	Filterhouder verontreinigd	Filterkorf reinigen

Reiniging en onderhoud

Apparaat reinigen (E-H)

• Voor het openen de vier schroeven (10) aan de onderkant van het apparaat losdraaien en de filterhouder (11) eraf nemen.
• De betreffende pomp (12) er naar boven toe aftrekken.
• Het pompdeksel (13) er zijdelings aftrekken en het loopwiel (14) eruit trekken.
• Alle delen onder stromend water reinigen.
• Voor het reinigen van de sproeier de sproeierhouder (15) met een lichte draaiing uit het deksel nemen.

Assemblage van het apparaat

• Apparaat in omgekeerde volgorde in elkaar zetten(E-H).
• De sproeierhouder (15) in het deksel draaien en de pomp (12) op de sproeier plaatsen.

Opmerking: Let bij het plaatsen van de sproeierhouder (15) en pompen (12) bovendien op de juiste volgorde van de nummering (16) in het deksel. Een andere volgorde heeft een gewijzigd water- en lichtspel tot gevolg.

• Let op de correcte bevestiging van de pompen (12), anders kan de filterhouder niet (11) worden gesloten.
• Leg de leidingen (17) zo, dat deze niet worden bekneld. Leid de aansluitleiding (18) door de kabeldoorgang (19) van het deksel.

Opslag/overwinteren

Bij vorst moet u het apparaat uit elkaar nemen. Maak het apparaat grondig schoon en controleer het op beschadigingen.

Bewaar het apparaat ondergedompeld in, of gevuld met water, op een vorstvrije plaats. Laat de stekker niet overstromen!

Reparatie

Als de kabels of de behuizing beschadigd zijn, kan de transformator niet meer gerepareerd worden en moet hij dus worden vervangen.

Slijtagedelen

- Rotor

Reserveonderdelen

Met originele onderdelen van OASE blijft het apparaat veilig en werkt het weer betrouwbaar. Onderdelentekeningen en reserveonderdelen vindt u op onze website.

www.oase.com/onderdelen

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

- Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname-systeem afvoeren.
