Water Starlet - Pump OASE - Gratis bruksanvisning och manual

Produkttyp	Fontänpump
Märke	OASE
Modell	Water Starlet
Rekommenderad användning	Vattenpartier, dammar med eller utan fisk
Strömförsörjning	Nätadapter
Erforderligt elektriskt skydd	Jordfelsbrytare 30 mA
Säkerhetsavstånd för transformator	Minst 2 m från vatten
Pumptyp	Dränkbar
Huvudfunktioner	Förprogrammerade vattenlekar och LED-ljus
Driftsätt	Flytande eller placerad på botten (stilla)
Max omgivningstemperatur (transformator)	40 °C
Underhåll	Regelbunden rengöring av turbin, filter och munstycken
Säkerhetsanvisning	Titta inte direkt in i ljuskällan
Säkerhetsanvisning	Kör inte torr
Reparerbarhet	Transformatorn kan inte repareras, byt ut
Reservdelar	Tillgängliga på www.oase.com
Återvinning	Kasta inte i hushållsavfall
Leveransinnehåll	1 Water Starlet redo att användas, 1 transformator
Höljesmaterial	Plast
Antal munstycken	Flera rörliga munstycken

Vanliga frågor - Water Starlet OASE

Hur ansluter jag Water Starlet?

Anslut transformatorn till pumpen med den bipolära kontakten (6) och skruva på kopplingsmuttern (7). Anslut sedan transformatorns nätkontakt till ett eluttag. Enheten startar omedelbart.

Kan man använda enheten utan vatten?

Nej, pumpen får inte köras torr. Använd den endast dränkt, annars kan den skadas.

Hur rengör jag pumpen?

Skruva loss de fyra skruvarna under enheten, ta bort filterhöljet, ta ut pumpen, skjut sedan pumpens lock åt sidan för att ta bort turbinen. Rengör alla delar under rinnande vatten.

Vad gör jag om flödet är otillräckligt?

Kontrollera att turbinen inte är blockerad eller smutsig, rengör den vid behov. Se även till att munstyckena inte är igensatta och att filterhöljet är rent.

Hur justerar jag vattenstrålens riktning?

Justera de rörliga munstyckena (8) för att rikta vattenstrålen enligt dina önskemål.

Flyter enheten?

Ja, Water Starlet kan användas flytande. Den hålls på plats med förankringslinor fästa i öglorna under enheten.

Var ska transformatorn placeras?

Transformatorn måste placeras minst 2 m från vattenkanten, på en torr plats skyddad från stänk och sol (max temperatur 40 °C).

Vad gör jag vid frost?

Ta ut enheten ur vattnet, rengör den noggrant och förvara den nedsänkt i vatten eller fylld med vatten, frostfritt. Kontakten får inte vara under vatten.

Kan vattenlekarna ändras?

Nej, vattenlekarna är förprogrammerade och kan inte ändras. Du kan bara justera strålarnas riktning via munstyckena.

Hur får jag reservdelar?

Originala OASE-reservdelar finns på webbplatsen www.oase.com/reservdelar. Använd alltid originaldelar för att garantera tillförlitlighet och säkerhet.

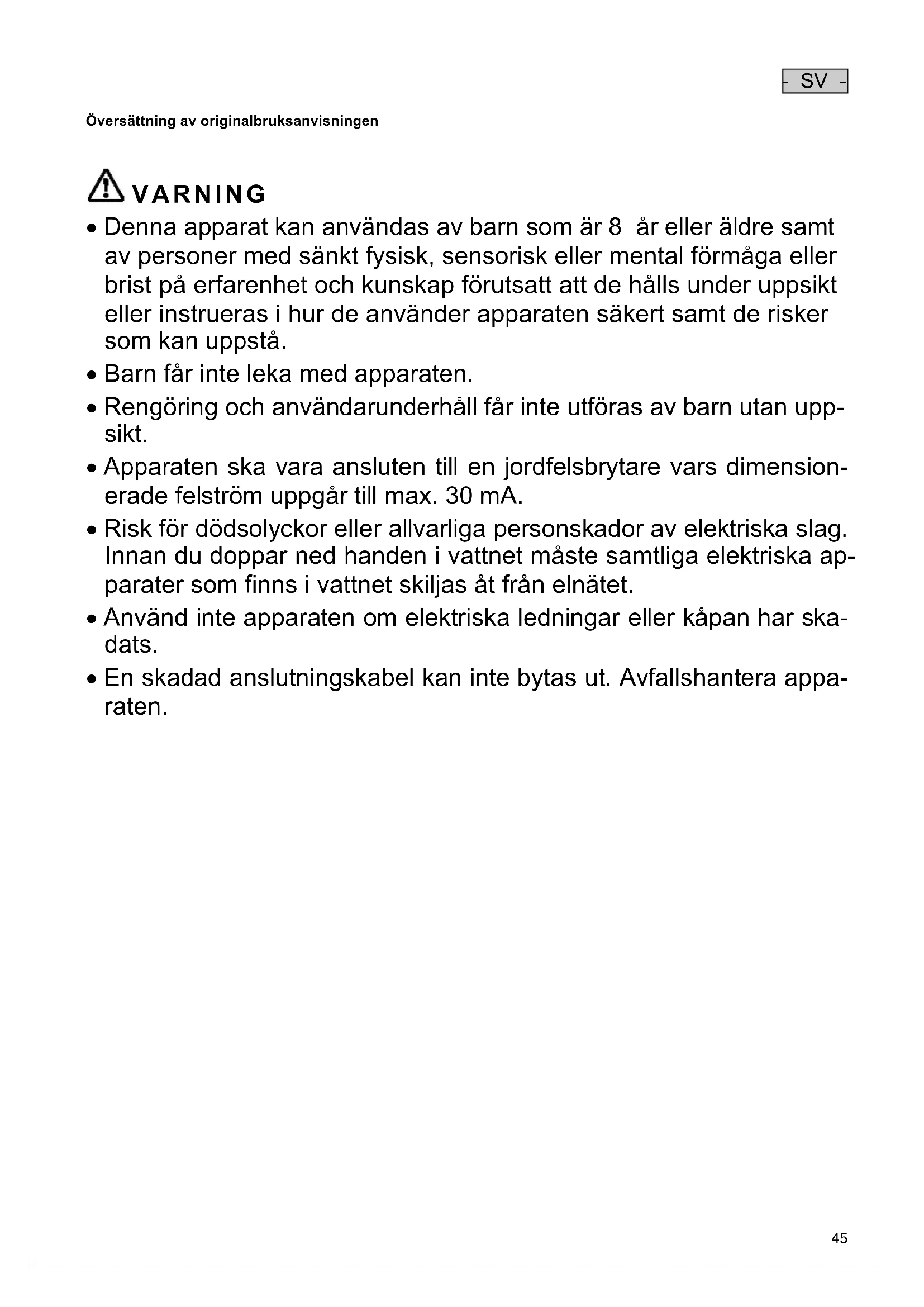

BRUKSANVISNING Water Starlet OASE

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.
• Apparaten ska vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du doppar ned handen i vattnet måste samtliga elektriska apparater som finns i vattnet skiljas åt från elnätet.
• Använd inte apparaten om elektriska ledningar eller käpan har skadats.
• En skadad anslutningskabel kan inte bytas ut. Avfallshantera appa-raten.

Information om denna bruksanvisning

Med din nya produkt Water Starlet har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Varningsanvisningar i denna bruksanvisning

Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

WARNING

Står för en möjligtvis farlig situation som kan leda till dödsfall eller allvarliga personskador om den inte undviks.

ANVISNING

Står för en möjligtvis farlig situation som kan leda sakskador eller miljöskador om den inte undviks.

TIPS

Användbart tips.

☐ A Referens till en bild, t ex bild A.

→ Referens till ett annat kapitel.

Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda stickanslutningarna mot fukt.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Installera transformatorn med minst 2 m säkerhetsavständ till vattnet.

Säker drift

• Titta inte direkt in i ljuskällan.
- Apparaten får inte användas om kåpan är defekt.
- Apparaten får inte användas om elkabeln är defekt.
- Bär inte och dra inte apparaten i elkabeln.
- Skydda stickanslutningarna mot fukt.
- Gör aldrig några tekniska ändringar på apparaten.
- Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.
- Använd endast originalreservdelar och -tillbehör till apparaten.

Leveransomfattning

1 "Water Starlet" (färdigmonterad), 1 transformator

Ändamålsenlig användning

Använd produkten såsom beskrivs i den här handboken samt endast på följande sätt:

• För att skapa en vattenfontän i vattendrag och större dammar med eller utan fiskbestånd.
• För drift med rent vatten.
• Får endast användas för privata ändamål.
• Drift under iakttagande av tekniska data.

För apparaten gäller följande begränsningar:

• Använd aldrig apparaten med annan annan vätska än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Anslut den inte till husets vattentilledning.

Installera, ansluta och rikta in

WARNING

Elektrisk spänning kan leda till dödsolyckor eller allvarliga personskador.

• Innan utrustningen används måste transformatorn installeras på minst 2 m avständ från dammens kant (A).
• Installera transformatorn på en torr plats som är skyddad mot stänkvatten. Skydda dessutom transformatorn mot solstrålning (max. 40°C).

Installationsvarianter (B)

Apparaten kan installeras flytande eller stående i vattnet.

• Vid flytande installation fixeras apparaten med spännsnören som har bundits fast i fästöglorna (1) på undersidan av apparaten.
• Vid stående installation ställs apparaten så vågrätt som möjligt i vattnet (3) på ett fast underlag (4) som har byggts upp av t ex stenar. Kontrollera att apparaten står ca 80 mm djupt i vattnet. Om apparaten står för djupt i vattnet kan apparatens flytförmåga leda till att apparaten blir instabil.

Obs!

• Se till att vattenflödet vid apparatens undersida inte begränsas.
• Apparaten kan stabiliseras om flottörerna demonteras.

Ansluta (C)

Anslut apparaten till transformatorn med den tvåpoliga stickkontakten (6). Skruva fast stickkontakten med överfallsmuttern (7).

Rikta in (D)

Rikta in vattenstrålen genom att justera de enstaka, rörliga munstyckena (8).

Driftstart

ANVISNING

Pumpen får inte gå torrt. Det gör att pumpen förstörs.

- Pumpen får endast användas nedsänkt i vatten.

Slå på apparaten: Anslut transformators stickkontakt till stickuttaget. Apparaten kopplas in direkt.

Slå ifrån apparaten: Dra ut transformators stickkontakt.

TIPS

Vatteneffekterna med Water Starlet är fast programmerade. Programmet kan inte ändras.

Felavhjälpning

Störning	Örsak	Åtgård
Pumpen slås inte på	Nätspänning saknas	Kontrollera nätspänningenKontrollera tilledningarna
Otilräcklig fontänhöjd	Pumphjulet är blockerat eller smutsigt	Rengör pumphjulet
	Munstyckena är smutsiga	Rengör munstyckena
Apparaten flyter upp	Filterskålen är smutsig	Rengör filterskålen

Rengöring och underhåll

Rengöra apparaten (E-H)

• Lossa på de fyra skruvarna (10) på undersidan av apparaten och lyft sedan av filterskålen (11).
• Dra varje pump (12) uppåt.
• Dra pumplocket (13) åt sidan och dra sedan ut pumphjulet (14).
• Rengör alla delar under rinnande vatten.
• För att kunna rengöra munstycket måste munstyckshållaren (15) först tas ut ur locket med en lätt vridande rörelse.

Montera samman apparaten

• Montera samman apparaten i omvänd följd (E-H).
• Skruva in munstyckshållaren (15) i locket och sätt pumpen (12) på munstycket.

Obs! När du sätter in munstyckshållarna (15) och pumparna (12) måste du se till att numreringen (16) i locket stämmer. Om numreringen inte stämmer resulterar detta i ej avsedda vatten- och ljuseffekter.

• Se till att pumparna (12) är installerade rätt eftersom filterskålen (11) annars inte kan stängas.
• Dra ledningarna (17) så att de inte kan klämmas in. För in elkabeln (18) genom kabelgenomföringen (19) i locket.

Förvaring / Lagring under vintern

Vid frost måste apparaten tas in. Rengör apparaten noggrant och kontrollera om apparaten är skadad.

Förvara apparaten nedsänkt i vatten eller vattenfylld på en frostfri plats. Se till att stickkontakten inte ligger i vatten!

Reparation

Om kablarna eller kåpan skadas kan transformatorn inte repareras utan måste bytas ut.

Slitagedelar

- Drivenhet

Reservdelar

Apparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenetsida.

Den här apparaten får inte kastas i hushållssoporna!

- Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.
