Water Starlet - Pumppu OASE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Suihkulähdepumppu
Merkki	OASE
Malli	Water Starlet
Suositeltu käyttö	Vesialtaat, lampi kalan kanssa tai ilman
Sähkösyöttö	Verkkomuuntaja
Vaadittava sähkösuojaus	Vikavirtasuoja 30 mA
Muuntajan turvaetäisyys	Vähintään 2 m vedestä
Pumpputyyppi	Upotettava
Päätoiminnot	Esisäädetyt vesisuihkut ja LED-valot
Käyttötapa	Kelluva tai pohjaan asetettu (seisova)
Ympäristön maksimilämpötila (muuntaja)	40 °C
Huolto	Juoksupyörän, suodattimen ja suuttimien säännöllinen puhdistus
Turvallisuusohje	Älä katso suoraan valonlähteeseen
Turvallisuusohje	Älä käytä kuivana
Korjattavuus	Muuntaja ei ole korjattavissa, vaihda
Varaosat	Saatavilla osoitteessa www.oase.com
Kierrätys	Ei saa hävittää kotitalousjätteen mukana
Toimituksen sisältö	1 Water Starlet käyttövalmiina, 1 muuntaja
Kotelon materiaali	Muovi
Suuttimien määrä	Useita liikkuvia suuttimia

Usein kysytyt kysymykset - Water Starlet OASE

Kuinka Water Starlet kytketään?

Kytke muuntaja pumppuun kaksinapaisella pistokkeella (6) ja kiristä kytkentämutteri (7). Kytke sitten muuntajan verkkopistoke pistorasiaan. Laite käynnistyy välittömästi.

Voiko laitetta käyttää ilman vettä?

Ei, pumppua ei saa käyttää kuivana. Käytä sitä vain upotettuna, muuten se voi vaurioitua.

Kuinka pumppu puhdistetaan?

Irrota laitteen alla olevat neljä ruuvia, poista suodatinkotelo, ota pumppu ulos, liu'uta pumpun kansi pois ja poista juoksupyörä. Puhdista kaikki osat juoksevalla vedellä.

Mitä tehdä, jos virtaus on riittämätön?

Tarkista, ettei juoksupyörä ole tukossa tai likainen, puhdista se tarvittaessa. Varmista myös, etteivät suuttimet ole tukossa ja että suodatinkotelo on puhdas.

Kuinka vesisuihkun suuntaa säädetään?

Säädä yksittäisiä liikkuvia suuttimia (8) ohjataksesi vesisuihkun haluamaasi suuntaan.

Kelluuko laite?

Kyllä, Water Starletia voidaan käyttää kelluvassa asennossa. Sitä pidetään paikallaan ankkuriköysillä, jotka on kiinnitetty laitteen alla oleviin pidikerenkaihin.

Minne muuntaja sijoitetaan?

Muuntaja on asennettava vähintään 2 metrin päähän rannasta, kuivaan paikkaan, suojassa roiskeilta ja auringolta (maksimilämpötila 40 °C).

Mitä tehdä pakkasella?

Ota laite pois vedestä, puhdista se huolellisesti ja säilytä se vedessä upotettuna tai vedellä täytettynä, suojassa pakkaselta. Pistoke ei saa olla veden alla.

Voiko vesisuihkukuvioita muuttaa?

Ei, vesisuihkukuviot on esiohjelmoitu eikä niitä voi muuttaa. Voit säätää vain suihkujen suuntaa suuttimien avulla.

Kuinka saan varaosia?

Alkuperäiset OASE-varaosat ovat saatavilla verkkosivustolla www.oase.com/varasosat. Käytä aina alkuperäisiä osia luotettavuuden ja turvallisuuden takaamiseksi.

KÄYTTÖOHJE Water Starlet OASE

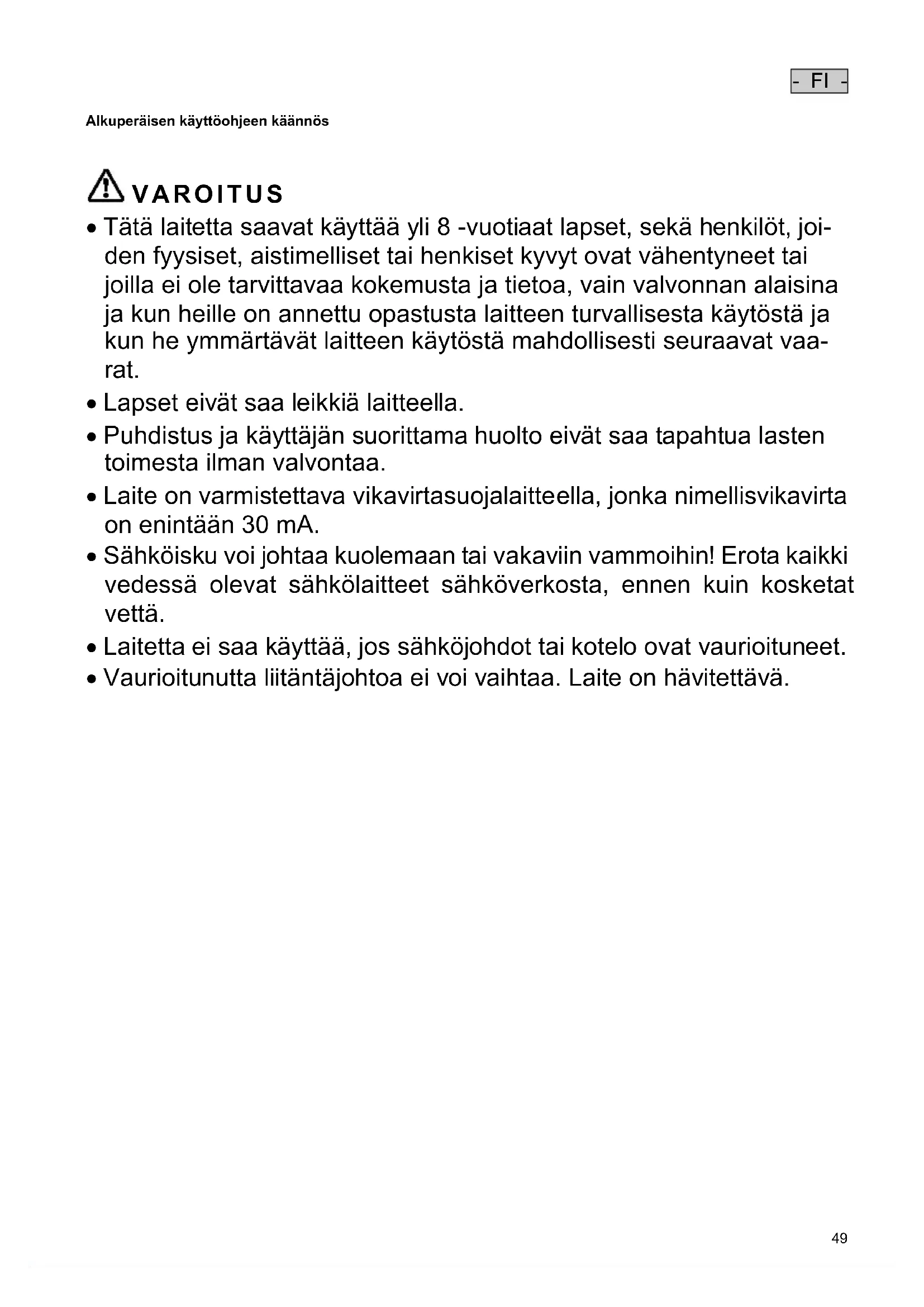

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat.
• Lapset eivät saa leikkiä laitteella.
• Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.
• Laite on varmistettava vikavirtasuojalaitteella, jonka nimellisvikavirta on enintään 30 mA.
• Sähköisku voi johtaa kuolemaan tai vakaviin vammoihin! Erota kaikki vedessä olevat sähkölaitteet sähköverkosta, ennen kuin kosketat vettä.
• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Vaurioitunutta liitäntäjohtoa ei voi vaihtaa. Laite on hävitettävä.

- FI -

Ohjeita tähän käyttöohjeeseen

Tällä ostoksella Water Starlet olette tehnyt hyvän valinnan.

Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä laitetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.

Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita.

Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin.

Tämän ohjeen varoitukset

Tämän käyttöohjeen varoitusohjeet on luokiteltu merkkisanojen mukaan, jotka ilmoittavat vaaran vakavuuden.

VAROITUS

Ilmaisee mahdollisesti uhkaavaa vaaratilannetta, jonka seurauksena voi olla kuolema tai vakava loukkaantuminen, jos sitä ei vältetä.

OHJE

Ilmaisee mahdollisesti uhkaavaa vaaratilannetta, jonka seurauksena voi olla materiaali- tai ympäristövahingot, jos sitä ei vältetä.

VIHJE

Hyödyllinen vinkki.

Tämän ohjeen viittaukset

□ A Viittaus kuvaan, esim. Kuva A.

→ Viittaus johonkin toiseen lukuun.

Turvaohjeet

Määräystenmukainen sähköasennus

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdollisten vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten huomioonottaminen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön tiedot vastaavat toisiaan.
• Laitteen saa yhdistää vain määräysten mukaisesti asennettuun pistorasiaan.
• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.
• Johdot on asennettava suojattuina vaurioitumiselta ja kiinnitettävä huomiota siihen, että kukaan ei kompastu niihin.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Pistoliitännät on suojattava kosteudelta.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Aseta muuntaja paikoilleen vähintään 2 m:n turvaetäisyydelle vedestä.

Turvallinen käyttö

• Suoraan valolähteeseen ei saa katsoa.
• Jos kotelo on viallinen, laitetta ei saa käyttää.
• Laitetta ei saa käyttää, jos sähköjohto on viallinen.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Pistoliitännät on suojattava kosteudelta.
• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.
• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi poistaa, on käännyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.
• Vain laitteeseen tarkoitettuja alkuperäisvaraosia ja -lisävarusteita saa käyttää.

Toimituksen sisältö

1 "Water Starlet" (valmiiksi asennettu), 1 muuntaja

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta vain seuraavasti:

• Vesisuihkukaivon valmistaminen vesistöissä ja isoissa lammikoissa yhdessä tai ilman kalaosaa.
• Käyttöön puhtaan veden kanssa.
• Vain yksityiseen käyttöön.
• Teknisten tietojen käyttö ja noudattaminen.

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä koskaan käytä muita nesteitä kuin vettä.
• Älä käytä koskaan ilman, että vettä virtaa läpi.

- Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.

- Ei saa yhdistää talousveden syöttöön.

Paikoilleen asetus, kiinnittäminen ja suuntaaminen

VAROITUS

Sähköjännite voi johtaa kuolemaan tai vakaviin vammoihin.

• Käytössä muuntaja tulee sijoittaa vähintään 2 metrin turvaetäisyyteen rantapenkasta (A).
• Aseta muuntaja paikoilleen kuivana ja roiskevedeltä suojattuna. Suojaa muuntajaa myös auringonpaisteelta (max. 40 °C).

Paikoilleenasetusmuunnokset (B)

Laite voidaan kiinnittää vedessä uiden tai seisoen.

• Uivassa käytössä laitteen asento sovitetaan jännitysjohdoilla, jotka kiinnitetään (1)laitteen alle.
• Seisovassa käytössä laite asetetaan vedessä mahdollisimman vaakasuoraan (3) kiinteälle pohjalle (4), esim. kivillä vuorattuna. Tämän ohella tulee huomioida, että laite seisoo vedessä n. 80 mm syvyydessä. Jos laite on liian syvällä vedessä, ei nostovoiman vuoksi varma asento ole taattu.

Ohje:

• Varmista, että vedenvirtaus laitteen alapuolella ei ole estynyt.
• Laitteen varman asennon takaamiseksi voit asentaa uintikappaleen uudelleen.

Kytkentä (C)

Liitä laite ja muuntaja kaksinapaisella pistokkeella (6). Ruuvaa pistoke kiinni kierremutterilla (7).

Suuntaaminen (D)

Vesisuihkun suuntaamiseksi tulee säätää yksittäiset, liikkuvat suuttimet (8).

Käyttöönotto

OHJE

Pumppu ei saa käydä kuivana. Muuten seurauksena on pumpun vaurioituminen.

- Pumppua saa käyttää vain, kun se on upotettu veteen.

Laitteen kytkeminen päälle: Työnnä muuntajan verkkopistoke pistorasiaan. Laite kytkeytyy heti päälle.

Laitteen kytkeminen pois päältä: Irrota muuntajan verkkopistoke.

VIHJE

Water Starlet:n suihkulähdekuvat on ohjelmoitu kiinteästi. Ohjelma ei ole muutettavissa.

Häiriöiden korjaaminen

Häiriö	Syy	Tolmenpide
Pumppu ei kytkeydy äälle	Verkkojännite puuttuu	Tarkista verkkojänniteTarkasta syöttöjohto
Suihkulähteen korkeus vajaa	Juoksupyörä tukossa tai likainen	Puhdista juoksupyörä
	Suutin likainen	Puhdista suutin
Laite ui ylös	Suodattimen kuori likaantunut	Suodattimen kuoren puhdistus

Puhdistus ja huolto

Laitteen puhdistus (E-H)

• Avaamista varten irrota neljä ruuvia (10) laitteen alaosassa ja nosta suodattimen kuori (11)
  • Vedä kulloinenkin pumppu (12) ylös.
• Vedä pumpun kansi (13) sivulle päin ja vedä juoksupyörä (14) ulos.
• Kaikki osat puhdistetaan juoksevan veden alla.
• Suuttimen puhdistamiseksi suuttimen pidike (15) otetaan ulos kannesta kevyellä käännöllä.

Laitteen kokoaminen

• Kokoa laite päinvastaisessa järjestyksessä (E-H).
• Suuttimen pidike (15)väännetään kanteen ja pumppu (12) pistetään suuttimeen.

Ohje: Suuttimen pidikettä (15) ja pumppuja (12) käytettäessä kiinnitä huomiota lisäksi numeroinnin oikeaan järjestykseen(16) kannessa. Muu järjestys aiheuttaa muuttuvan suihkulähteen ja valon.

• Huomioi pumppujen oikea paikka(12), muuten suodattimen kuori ei(11) sulkeudu.
• Siirrä johtoja(17) niin, että ne eivät litisty. Ohjaa liittymäjohto (18) kansien kaapelitoteutuksen läpi (19).

Varastointi/säilytys talven yli

Pakkasella laite on purettava. Puhdista laite perusteellisesti ja tarkista vaurioiden varalta.

Säilytä laitetta veteen upotettuna tai vedellä täytettynä ja pakkaselta suojattuna. Pistoke ei saa olla vedessä!

Korjaus

Muuntajaa ei voi korjata johtojen tai kotelon vaurioiduttua ja tästä syystä se on vaihdettava uuteen.

Kuluvat osat

- Käyntiyksikkö

Varaosat

OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luotettavasti.

Varaosapiirroksia ja varaosia löytyy verkkosivustostamme.

Tätä laitetta ei saa hävittää talousjätteiden mukana.

- Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.
