KÄYTTÖOHJE ProMax Rain 4000 OASE

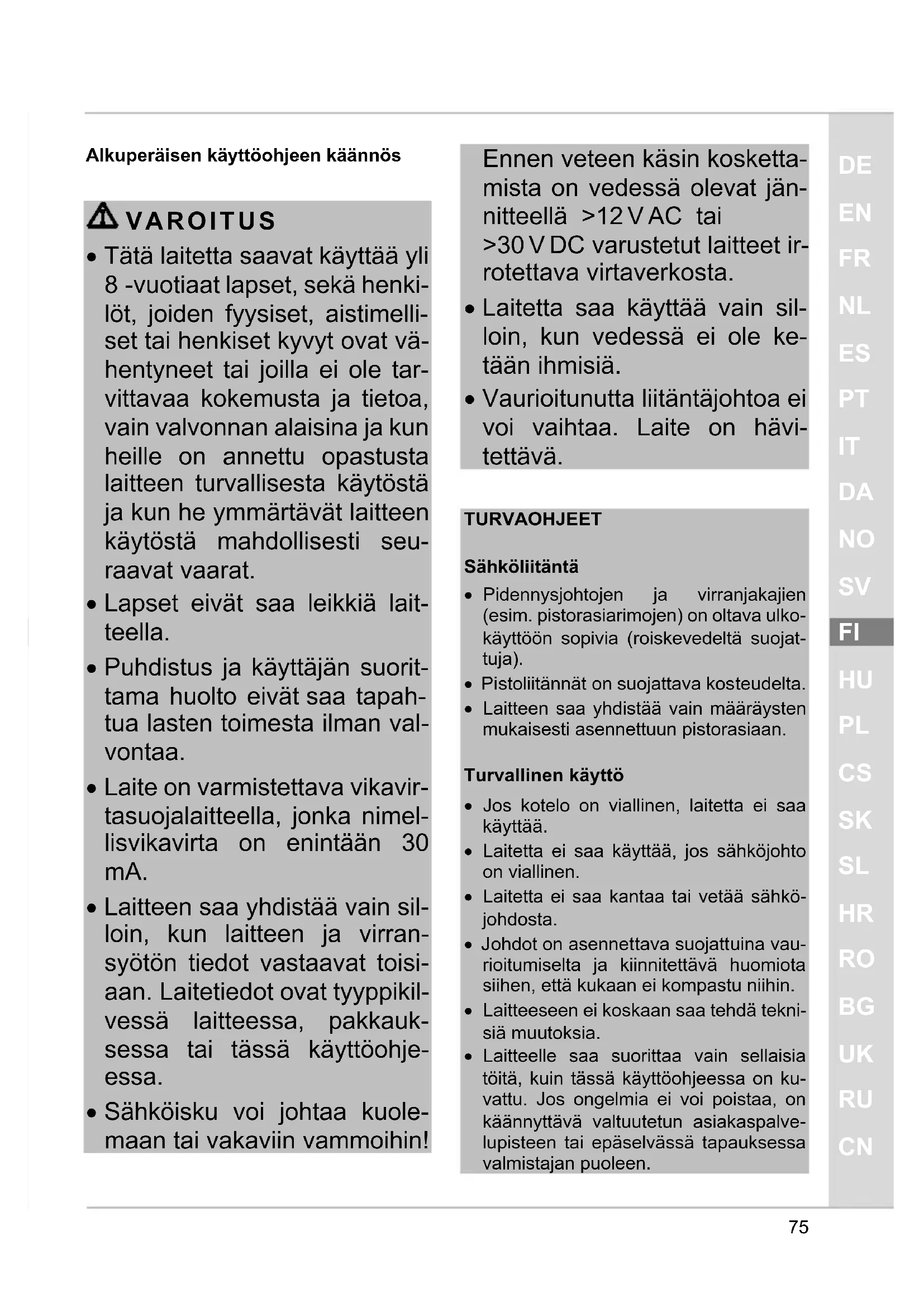

Alkuperäisen käytöohjeen kaannös

VAROITUS

Tata laitetta saavat kayttä yli 8 -vuotiaat lapset, sek haenkilot, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vahentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta kaytosta ja kun he ymmartavat laitteen kaytosta mahdollisesti seuraavat vaarat.
- Lapset eivat saa leikkia laitteella.
- Puhdistus ja käytäjan suorittama huolto eivat saa tapahtua lasten toimesta ilman valvontaa.
- Laite on varmistettava vikavirtasuojalaitteella,jonka nimellisvikavirta on enintaan 30 mA.
- Laitteen saa yhdistää vain silloin, kun laitteen ja virransyöton tiedot vastaavat toisiaan. Laitetiedot ovat tyyppikilvessä laitteessa, pakkauksssa tai tassä käyttohjessaa.
Sahköisku voi johtaa kuolemaan tai vakaviin vammoin!

Ennen veteen käsin kosketta-mista on vedessä olevat jän-nitteellä >12VAC tai >30VDC varustetut laitteet ir-rotettava virtavernkosta.

• Laitetta saa käyttaa vain silloin, kun vedessä ei ole ketään ihmisia.
  Vaurioitunutta liitantajohtoa e i voi vaihtaa. Laite on havitettav.

TURVAOHJEET

Sahkoliitantä

• Pidennysjohtoen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokayttoön sopivia (roiskevedeltä suojattuja).
• Pistoliitannat on suojattava kosteudelta.
• Laitteen saa yhdistaa vain märäysten mukaisesti asennettuun pistorasiaan.

Turvallinen käytto

• Jos kotelo on vialinen, laitetta ei saa käyttaa.
• Laitetta ei saa käyttaa, jos sahköjohto on vialinen.
• Laitetta ei saa kantaa tai vetäa sahkö-johdosta.
• Johdot on asennettava suojattuina vaurioitumiselta ja kiinnitettavhuomiota siihen,etta kukaan ei kompasta nihin.
• Laitteeseen ei koskaan saa tehdä tekni-siä muutoksia.

• Laitteelle saa suorittaa vain sellaisia toitä, kuin tassä käyttohjeessa on ku-vattu. Jos ongelmia ei voi poistaa, on kännyttäva valtuutetun asiakspalvelupisteen tai epaselvassä tapauksessa valmistajan puoleen.

• Laitteessa saa käyttaa vain sille tarkoitettuja alkuperäisvaraosia ja -lisävarusteita.

• Laite on ukonilman ajaksi irrotettava sähköverkosta.

TÄKÄYTTÖOHJETTA KOSKEVIA TIETOJA

Tervetuloa OASE Living Water -yritykseen. Talla ostoksella ProMax Rain 4000 olette tehnyt hyvan valinnan.

Lukekaa tämä kaytöohje huolellisesti lapi ennen laitteen ensimmaista kaytöa ja tutustukaa laitteeseen. Kaikki tata laitetta koskevat tyot ja tyot talla laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.

Noudattakaa ehdottomasti oikean ja turvallisen kayton ohjeita.

Säilyttäkää tämä käyttoohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttoohje eteenpän.

Täm'an ohjeen symbolit Varoitusohjeita

Tämän käytöohjeen varoitusohjeet on luokiteltu merkkisanojen mukaan, jotka ilmoittavat vaaran vakavuuden.

VAROITUS

• Tarkoittaa mahdollisesti vaarallistatilannetta.
  Noudattamatta jattaminen voi johtaa kuolemaan tai hyvin vakaviin vammoin.

OHJE

Tietoja, jotka auttavat ymmärtaaän tai ennnahtaehkäisemään mahdolliset aineelliset tai ympäristövahingot.

Muita ohjeita

A Viittaus johonkin kuvaan esim. Kuva A.
Viittaus johonkin toiseen lukuun.

TUOTEKUVAUS Yleiskatsaus

☐ A	ProMax Rain 4000
Numero	Kuvaus
1	Kahva, säädettävä
2	Pumppujalusta
3	Paineletkun taittosuoja
4	Uimurikytkin
5	Verkkoliitäntäjohto
6	Liitäntäsarja: - 1 × pikaliitin - 2 × letkunliitin - 2 × hanaliitin - 1 × palloventtiili - 1 × letku G1⁄2
7	Painepuolen liitäntä G1

Märäystenmukainen käytto

ProMax Rain 4000 -laitetta on kaytettavain seuraavasti:

• Puhtaan veden tai sadeveden pumppaus.
• Veden ja raekooltaan enintaan 0,3 mm:n hiukkasten pumppaus.
  Kastelu.
• Säiliöden tai altoiden siirto- ja tyhjennyspumppaus.
  Vedenotto kaivoista. - Vain kastelutarkoituksiin!
• Vedenotto sadevesitynnyreista tai sailiöistä.
• Teknisten tietojen käytö ja noudattaminen.

Mahdollinen virheellinen käytto

Laitteelle ovat voimassa seuraavat rajoitukset:

• Ei sovellu merivedelle.
• Ei sovellu juomavedelle.
• Likavettä ei koskaan saa pumpata.

• Ei sovellu pitkäaikaiskayttoon (esim. lammikon veden jatkuva kierratys).

• Ei ammattimaiseen tai teolliseen käytöön.

• Ei käytöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.
• Ei saa yhdistaa kayttöven syottöen.

PAIKOILLEEN ASETTAMINEN JA YHDISTÄMINEN

Painejohdon yhdistäminen

Pumppausteho on optimaalinen letkun sisahalkaisijan ollessa suurin mahdollinen.

Toimit nain:

B

1. Kierrä pikaliitin pumpun ulostuloon.
2. Kiinnä letkunliittimet pikaliittimiin.

Liitantasarjan asentaminen

Paineletku (1 / 2) ohjataan taittosuojan paalta liitantasarjan avulla.

C

Taittosuojan kiinnittäminen

Kun paineletku (1 / 2) taittosuojan sisallä, se ei hankaudu reunaa vasten.

Toimit nain:

□D

1. Aseta paineletku taittosuojan sisään.
2. Kännä sulkuosat auki ja napsauta molemmat lukitusosat kiinnikkeisiin.
3. Paineletkun voi nyt asettaa reunaa vsten.

Taittosuojan irrottaminen

D

• Paina molempia lukitusosia ja työnnä ne irti kiinnikkeistään.
• Kännä sulkuosat auki ja nosta paineletku pois taittosuojasta.

Automaattinen käytto

Nouseva vesi nostaa uimurikytkintä, kunnes paallekytkentapiste on saavutettu ja pumppu kytkeytyy paalle.

Laskeva vedenpinta laskee uimurikytkintä, kunnes poiskytkentäpiste on saavutettu ja pumppu kytkeytyy pois päältä.

E

• Paina uimurikytkimen kaapeli kaepelipidikkeeseen.
• Mitä lyhyempi kaapeli uimurikytkimen ja kaapelipidikkeen valillä on, sitä matalammalle on paällekytkentäpiste ja sitä korkeammalla poiskytkentäpiste.

OHJE

Virheetontä toimintaa varten on jatettävä vähintään 10 cm kaapelista uimurikytki-men ja kaapelipidikkeen valille.

OHJE

Minimaalinen jäljellä oleva vedenkorkeus saavutetaan vain manuaalisessa käytössä.

Manuaalinen käytto

Pumppu on jatkuvasti paalleekytkettynä, sos uimurikytkin on pystysuorassa asennossa ja kaapeli osoittaa alaspain.

OHJE

Manuaalisessa käytössä voi pumppu käydä kuivana.

• Kytke pumppu pois pälta, kun minimaalinen veden pinta on saavutettu.
• Kuivakaynnillä pumppu joutuu lisäantyneen kulumisen alaiseksi.

□F

• Aseta kahva vaakasuoraan asentoon ja paina kaapeli suoraan uimurikytkimen liitoskohtaan kaapelinpidikkeeseen niin, etta uimurikytkin on pystysuorassa.

Pumpun sijoittaminen paikoilleen

G

• Aseta pumppu vaakasuoraan ja tukevasti veteen.
• Jos suodatinsiivilään kertyy likaa, nosta pumpun tehoa.
  Kiinnita köysi kahvaan alas kaivoon tai kuiluun laskemista varten. Alä kanna verkkoliitäntäkaapelista.
• Uimurikytkimen taytyy aina voida likkua vapaasti.

KYTKEMINEN PÄALLE JA POIS PÄALTÄ

VAROITUS

Vaarallinen sahkjannite! Sähköisku voi aiheuttaa kuoleman taivakavia vammoja.

• Yhdistä pumppu vedessä verkkovirtaan vasta sen jälkeen, kun vedessä ei ole ihmisiä tai kukaan ei voi koskettaa ve-teen.
• Ennen veteen menemistä tai veteen koskettamista on kaikkien vedessä olevien laitteiden verkkojännite kytkettävä pois paälta.

Laitteen kytkeminen paallee

• Työnnä verkkopistoke pistorasiaan.

• Pumppu on käytövalmis.
  Pumppu käynnistyy heti, kun veden pinta on saavuttanut paallekytkentakorkeuden.

Laitteen kytkeminen pois pälä

• Vedä verkkopistoke irti.
• Poiskytkennän jälkeen voi jaämävesi valua takaisin letkuun ja tulla ulos pumpun sisääanimuaukosta.

OHJE

Älä kayta laitetta pitkäikaiskaytössa.

Muuten laitteen käytöikä lyhenee vastaa-vasti.

HAIRIONPOISTO

Häirio	Syy	Korjaus
Pumppu ei käynnisty	Virransyöttö katkennut	Tarkasta sulake ja säh-köpistolittimet
Pumppu kytkeytyy lyhyen käntyjan jälleen.POIS päältä	Ylikuormitussuoja on kytke-nyt pumpun POIS päältä yli-kuumenemisen takia	• Puhdista sisääänmu-ukko ja paineletku • Anna pumpun jäähtyä
Pumppu käy, mutta ei pumppaa ollenkaan tai ei pumppaa riittävästi	Paineletku suljettu	• Asenna paineletku ilman taittokohtia • Tarkasta poisto ja puh-dista tarvittaessa
	Sisäänimuaukko tut-keutunut	• Puhdista sisääänmu-ukko
	Ilmaa paineletkussa	• Poista paineletkusta ilma
	Suodatinsivilä sukkeutunut	• Puhdista suodatinsivilä
	Jos naitä käytetään: Takaiskuventtiili painelet-kussa väär in asennettu tai sukkeutunut	• Asenna takaiskuventtiiliokein • Puhdista takaiskuventtiili
	Juoksupyörä vialinen tai kulunut	Ota yhteyttä OASE-edustajaan. • Juoksupyörän saa vaih-taa vain Oase-huolto.

PUHDISTUS JA HUOLTO

VAROITUS

Vaarallinen sahköjannite!

• Katkaise kaikkien laitteiden verkkojannite ennen veteen koskemista.
• Katkaise verkkojännite aina ennen lait-teella tehtävien toiden aloittamista. Jos verkkojännite on kytkettynä puhdistus- ja huoltotöiden aikana, olemassa on sahköiskusta aiheutuva hengenvaara.

OHJE

Puhdistussuositus:

• Laite on puhdistettava tarpeen mukaan, mutta kuitenkin vahintaan 2 kertaa vuodessa.

• Alä kayta mita'an syövytäviä puhdistusaineita tai kemialisia liuottimia, koskane voivat vaurioittaa koteloa tai aiheuttaa laitteeseen toimintahäiriöitä.

• Pinttyneisiin kalkkijäamiin suositeltu puhdistusaine:

-Pumpun puhdistusaine PumpClean, valmistaja OASE.
-Yleispuhdistusaineet, jotka eivat sisallä etikkaa tai klooria.
- Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.

Suodatinsiivilän puhdistaminen

OHJE

Puhdistussuositus:

• Suodatinsiiivilä on puhdistettava tarpeen mukaan, mutta kuitenkin vähintään 1 kerran kuukaudessa.

Toimit nain:

□H

1. Kierra suodatinsiiviläa loppuun saakka oikealle ja irrota se laitteesta.
2. Puhdista suodatinsiiivilä juoksevalla vedella.
3. Kokoa laite jalleen painvastaisessa jarestyksessä.

Kahvan vaihtaminen

Toimit nain:

□

1. Kännä kahva 45 asteen asentoon.
2. Irrota kahva pidikkeestä vetamälla molemmin kasin sivuila.
3. Asenna varaosa painvastaisessa järjestyksessä laitteeseen.

Suodatinsivilan vaihtaminen

Toimit nain:

□H

1. Kierra suodatinsiiviläa loppuun saakka oikealle ja irrota se laitteesta.
2. Asenna varaosa painvastaisessa järestyksessä laitteeseen.

KULUVAT OSAT

Kuluvat osat eivāt kuulu takuun piirin.

Seuraavat komponentit ovat kuluvia osia, ja ne saa vaihtaa vain OASE-huolto:

• juoksupyörä

VARASTOINTI/SÄILYTYS TALVEN YLI

Laite ei kestä pakkasta. Se on irrotettava ja sailytettä varastossa, jos lampötilan ennustetaan laskevan alle nollan.

Laitteen oikeanlainen varastointi:

• Tyhjennä laite mahdollisimman hyvin, puhdista se perusteellisesti ja tarkasta mahdolliset vauriot.
• Tyhjennä kaikki letkut, putkijohdot ja liittannat niin hyvin kuin mahdollista.
• Puhdista laite huolellisesti, tarkasta onko siinä vaurioita ja vaihda vaurioituneet osat.
• Laite on varastoitava kuivassa ja jäatymiseltä suojatussa paikassa.
• Suojaa avoimet pistoliitannat kosteudelta ja lialta.

HAVITTÄMINEN

OHJE

Tämä laite sisältaa elektronisia rakenneosia, eikä sitaa saa havittaa kotitalousjatteiden mukana.

• Laitteesta on tata ennen tehtavä kayttokelvoton leikkaamalla kaapelit.
  Laite on havitettävä käytämälla sitavarten tarkoitettua palautusjärestelmaa.

VARAOSAT

OASEn alkuperäisosia käytämälla laite on aina turvallinen ja toimii edelleen luotettavasti.

Varaosapiirroksia ja varaosia loytyy verkkosivustostamme.

www.oase-livingwater.com/spareparts_international-di

TEKNISET TIEDOT

ProMax Rain 4000
Nimellisjännite		V AC	230
Nimellistaajuus		Hz	50
Nimellisteho		W	370
Kotelointiluokka			IP X8
Painepuolen liitäntä			G1
Minimaalinen päälekytkentäkorkeus/maksimaalinenpoiskykentäkorkeus		mm	370 / 140
Maksimaalinen päälekytkentäkorkeus/minimaalinenpoiskykentäkorkeus		mm	500 / 50
Minimaalinen vedenkorkeus käytöönotossa		mm	35
Pumppausmäärä	enintään	l/h	4000
Pumppauskorkeus	enintään	m	12
Upotussyvyys	enintään	m	7
Jyväkoko	enintään	mm	0,3
Verkkoliitäntäjohto	Pituus	m	10
Mitat	Pituus	mm	177
	Leveys	mm	167
	Korkeus	mm	317
Paino		kg	4,5
