GEBRUIKSAANWIJZING ProMax Rain 4000 OASE

Vertaling van de oorspronkelijke gebruiksaanwijzing

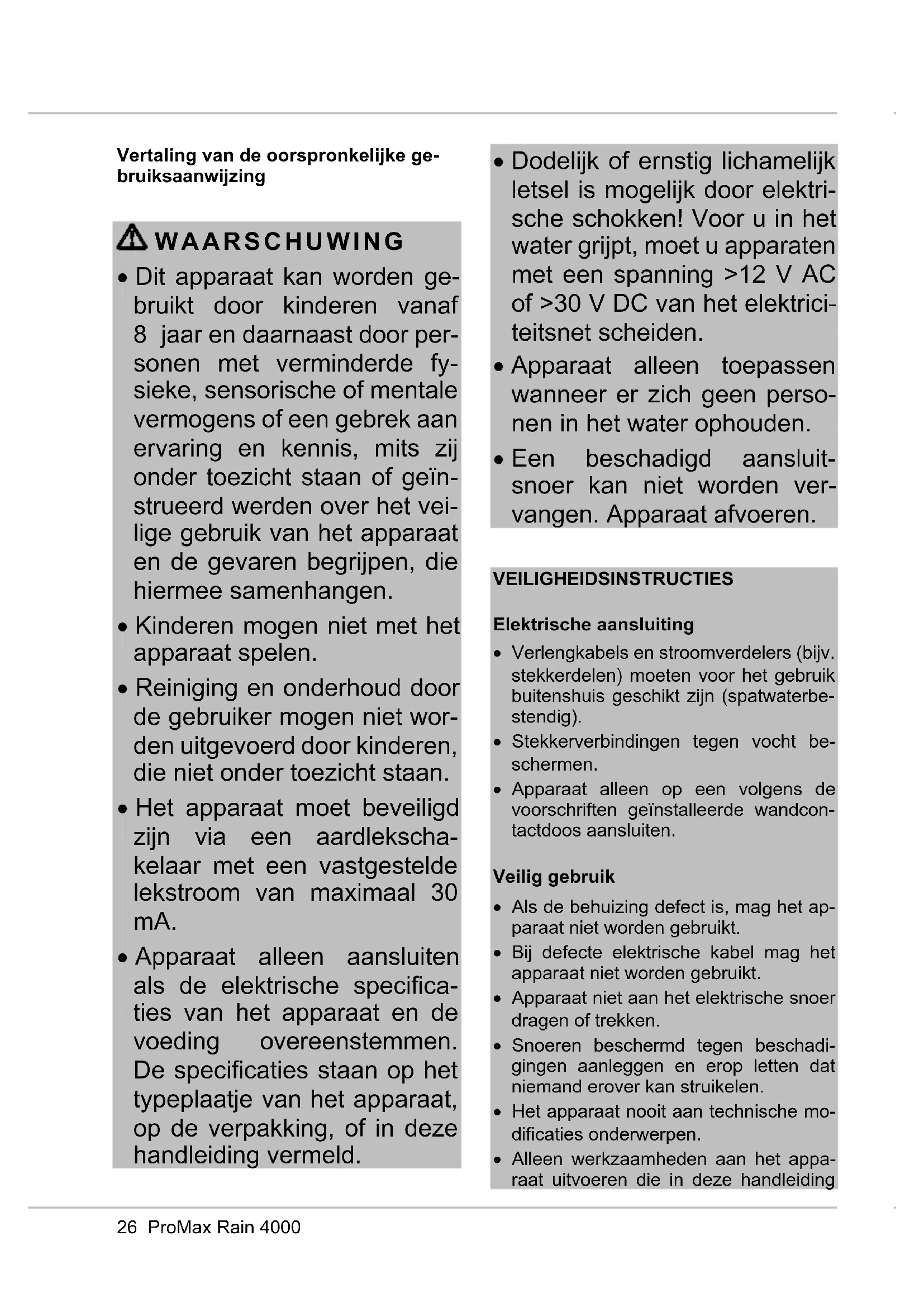

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zich onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de bevaren begrijpen, die hiermee samenhangen.
• Kinderen mogen nicht met het apparaat spelen.
• Reinigung en onderhoud door de gebruiker mogen nicht worden uitgevoerd door kinderen, die nicht onder toezicht staan.
• Het apparaat moet beveiligd zich via een aardlekschakelaar met een vastgesteldelekstroom van maximaal 30 mA.
• Apparaat alleen aansluiten als de elektrische specificacies van het apparaat en devoeding overeenstemmen. De specificities staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.

Dodelijk of ernstig lichamelijk letsel is möglichk door elektrische schokken! Voor u in het water grijpt, moet u apparaten met een spanning >12 V AC of >30 V DC van het elektricietsnet scheiden.
Apparaat alleen toepassen wanner er zich geen personen in het water ophouden.
- Een beschadigd aansluit-snoer kan nicht worden ver-vangen. Apparaat afvoeren.

VEILIGHEIDSINSTRUCTIES

Elektrische aansluiting

• Verlengkabels en stroomverdelers (bijv. stekkerdelen)要去en voor het gebruik buitenshuis geschiktঃn (spatwaterbestendig).
• Stekkerverbindungen gegen vocht beschermen.
  Apparaat alleen op een volgens de voorschriften geinstalleerde wandcontactdoos aansluten.

Veilig gebruik

• Als de behuizing defect is, mag het apparaat Niet worden gezruikt.
• Bij defecte elektrische kabel mag het apparaat nicht worden gebruikt.
  Apparaat Niet aan het elektrische snoer dragen of trekken.
• Snoeren beschermd gegen beschadiggen aanleggen en erop letten dat niemand erover kan struikelen.
• Het apparaat nooit aan technische modificaties onderwerpen.
• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding

beschreiben staan. Als problemen zich nicht latent verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.

• Alleen originele verrangingsonderdelen en -toebehoren voor het apparaat toe-passen.
• Apparaat bij onweer van het stroomnet scheiden.

OVER DEZE GEBRUIKSAANWIJZING

Welkom bij OASE Living Water. Met de aanschaf van het product ProMax Rain 4000 heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te make. Alle werkzaamheden aan en met dit apparaat mogenuitsuitend verricht worden als ze conform de onderhavige handleiding+zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de neue eigenaar wonneer het apparaat van eigenaar verwisselt.

Symbolen in deze handleiding Waarschuwingen

De waarschuwingen in deze handleding zijn met signalaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WAARSCHUWING

• Betekent een möglichke gevaarlijke situatie.
• Bij Niet aanhonden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg�n.

OPMERKING

Informatie, die voor een better begrip of preventie van maybeke materiele of milieuuschade is bedoeld.

Overige instructies

A Verwijst maar een afbeelding, bij voorbeeld afbeelding A.
Verwijst maar een ander hoofdstuk.

PRODUCTBESCHRIJVING

Overzicht

☐ A	ProMax Rain 4000
Positie	Omschrijving
1	Greep, verstelbaar
2	Pompvoet
3	Knikbescherming drukslang
4	Vlotterschakelaar
5	Netaansluitsnoer
6	Aansluitingsset - 1 × snelkoppeling - 2 × slangkoppeling - 2 × kraanaansluiting - 1 × kogelkraan - 1 × slang G½
7	Aansluiting drukzijde G1

Beoogd gebruik

ProMax Rain 4000 uitsluitend als volgt gebruiken:

• Transporteren van schoon water of regenwater.
• Transporteren van water en deeltjes tot maximaal 0,3 mm grotte.
• Irrigeren en besproeien.
• Ompompen en leegpompen van reservoirs of bassins.

• Waterafnameuitbronnen.

• Alleen voor spreeken en gieten!

• Waterafname uit regentonnen of stortbakken.

• Gebruik onder naleving van de technische gegevens.

Mogelijk verkeerd gebruik

De volgende imperkingen gelden voor het apparaat:

• Niet geschikt voor zoutwater.
• Niet geschikt voor drinkwater.
• Nooit verruild water verpompen.
• Niet toepassen voor continu bedrijf (bijvoorbeeld continu circuleren in een vijver).
• Niet gebruiken voor commerciele of industrielle doeleinden.
• Niet gebruiken in combinatie met chemicalien, levensmiddelen, Licht brandbare of explosieve stoffen.
• Niet aansluiten op de drinkwatervoorzieening.

Drukslang aansluiten

De capaciteit is optimaal bij een zo groot möglichke slangbinnendiameter.

Zo gaat u te werk:

B

1. Selnkoppeling op de pompuitgang schroeven.
2. Slangkoppeling op de snelkoppeling steken.

Aansluitingsset monteren

Met de aansluitset is het möglichk, de drukslang (G1 / 2) via de knikbescherming te leiden.

C

Knikbescherming aanbrengen

Met de knikbescherming kan de drukslang (G1 / 2) zonder knikken over een rand worden geinstalleerd.

Zo gaat u te werk:

D

1. Drukslang in de knikbescherming leggen.
2. Afsluitkap omklappen en beiden borgingen in de lippen lately vastklikken.
3. Drukslang over de rand hangen.

Knikbescherming verwijdernen

D

• Op de beiden borgingen drukken en de borgingen uit de lippen schuiven.
• Afsluitkap omklappen en drukslang wegemen.

Automatisch bedrijf

Een stijgend waterpeil tilt de vlotterschakelaar op tot het inschakelpunt is bereikt en de pomp inschakelt.

Bij een dalend waterpeil daalt de vlotterschakelaar tot het uitschakelpunt is bereikt en de pomp uitschakelt.

E

• Kabel van de vlotterschakelaar in de kabelhouder drukken.

• Des te korter de kabel tussen de vlotterschakelaar en de kabelhouser is, des te lager ligt het inschakelpunt en des te hogerlicht het uitschakelpunt.

OPMERKING

Voor een storingsvrije werkung minimaal 10 cm kabellenge aanhouden:tussen de vlotterschakelaar en de kabelhouser.

OPMERKING

De minimale restwaterhoogte wordt alleen in handmatig bedrijf bereikt.

Handmatige werkung

De pomp is continu ingeschakeld, wanneer de vlotterschakelaar in verticale positie staat en de kabel maar beneden wijst.

OPMERKING

In handmatig bedrijf kan de pomp drooglopen.

• Pomp uitschakelen wanner het minimale waterpeil is bereikt.
• Bij drooglopen slijt de pomp overmatig veil.

□F

• Greep in de horizontale positie zetten en de kabel direct aan de overgang met de vlotterschakelaar zodanig in de kabelhouser drukken, dat de vlotterschakelaar verticaal staat.

Pomp opstellen

G

• Pomp horizontal en standvastig in het water opstellen.
• Indien de filterzeef door vuildeeltjes verstopt raakt, de pomp verhoogd opstellen.
• Bevestig voor het neerlaten in een bron of schacht een kabel aan de greep. Niet een de netvoedingskabel dragen.
• De vlotterschakelaar要去 zich alkijd vrij hunnen bewegen.

IN- EN UITSCHAKELEN

WAARSCHUWING

Gevaarlijke elektrische spanning!

Ernstig letsel of zelfs overlijden, door elektrische schokken.

• Verbind de pomp in het water pas met het spanningsnet, wonneer geen personenmeer in het water staan ofaarin grijpen.
  ?Voor het betreden van het water of daarin grijpen de netspanning van alle apparaten die zich in het water bevinden uitschakelen.

Apparaat inschakelen

• Plaats de netstekker in de contactdoos.

• De pomp is gebruiksklaar.

• De pomp start, zodra het waterpeil de inschakelhoogte heeft bereikt.

Apparaat uitschakelen

• Trek de netstekker uit de contactdoos.
• Na het uitschakelen kan het restwater in de slang terugstromen en door de aanzuigopening van de pomp waar buiten komen.

OPMERKING

Gebruik het apparaat Niet in continuedrijf. De levensduur van het apparaat wordt daardoor bekort.

STORINGEN VERHELPEN

Storing	Oorzaak	Oplossing
Pomp start nicht	Voeding onderbroken	Zekering en elektrische stekkerverbindingen controleren
Pomp schakelt na korte looptijd uit	Overbelastingsbeveiliging heeft de pomp vanwege oververhittinguitgeschä-keld	• Aanzuigopening en drukslang reinigen • Pomp laden afkoelen
Pomp draait, maar trans-porteert nicht of onvol-doende	Drukslang gesloten	• Drukslang installeren zonder knikken • Uitlaat controlled en eventueel reinigen
	Aanzuigopening verstopt	• Aanzuigopening reini-gen
	Lucht in drukslang	• Drukslang ontluchten
	Filterzeef verstopt	• Filterzeef reinigen
	Indien aanwezig: Terugslagklep in drukslang verkeerd ingebouwd of ver-stopt	• Terugslagklep correct installeren • Schoonmaken van der terugslagklep
	Schoepenrad defect of versleten	Neem contact op met OASE. • Het schoepenrad mag uitsluitend door Oase-service worden verwan-gen.

REINIGING EN ONDERHOUD

WAARSCHUWING

Gevaarlijke elektrische spanning!

• Netspanning van alle apparaten uitschakelen voordat u in het water grijpt.
• Netspanning voor aanvang van alle werkzaamheden aan het apparaat uitschakelen.

Wanner bij reiniging en onderhoud de netspanning is ingeschakeld, bestaat levensgevaar door elektrische schokken.

OPMERKING

Aanbeveling voor het reinigen:

• Apparaat maar behoefte, maar minstens 2 maal peraar reinigen.
• Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werkking kan worden aangetast.
• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:

Pompreiniger PumpClean van OASE.

-Azijn- en chloorvrije huishoudreiniger.

• Na het reinigen alle delen met schoon water afspoelen.

Filterzeef reinigen

OPMERKING

Aanbeveling voor het reinigen:

• Filterzeefaar behoefte,maar minstens 1maal per maand reinigen.

Zo gaat u te werk:

□H

1. Filterzeef tot aan de aanslag maar rechts draaien en van het apparaat afnemen.
2. Filterzeef onder schoon water reinigen.
3. Zet het apparaat in omgekeerde volgorde wee in elkaar.

Greepervangen

Zo gaat u te werk:

□

1. Greep in 45^ -positie draaien.
2. Greep uit de houder lostrekken met twee handen aan de zijkanten.
3. Reservedeel in omgekeerde volgorde op apparatusat monteren.

Filterzeef verrangen

Zo gaat u te werk:

□H

1. Filterzeef tot aan de aanslag maar rechts draaien en van het apparaat afnemen.
2. Reservedeel in omgekeerde volgorde op apparatusat moneren.

SLIJTAGEDELEN

Niet-slijtvaste onderdelen vallen nicht onder de garantie.

De volgende componenten zijn slijtageonderdelen en mogen alleen door de OASE-service worden verrangen:

• Schoepenrad

OPSLAG/OVERWINTEREN

Het apparatus is nicht bestand gegen vorst en moet bij verwachte vorst gedemonteerd en opgeslagen worden.

Zo slaat u het apparaat correct op:

Maak het apparaat zo goed möglich leeg,reinig het grondig en controllerer of het beschadigd is.
Maak alle slangen, buizen en aansluitingen zo goed möglich leeg.
- Apparaat grondig reinigen, op beschadigingen controleren, beschadigde onderdelen verrangen.
- Sla het apparaat droog en vorstvrij op.
- Open connectoren beschermen gegen vocht en vuil.

Dit apparaat bevat elektronische onderdelen en mag Niet met het huishoudelijk afval worden afgevoerd.

• Apparaat door afknippen van het snoer onbruikbaar make.
• Apparaat via het recyclingsysteme afvoeren.

RESERVEONDERDELEN

Met originele onderdelen van OASE blijf het apparaat veilig en werkt het weeer betrouwbaar.

Onderdelentekeningen en reserveonderden vindt u op unsere website.

ProMax Rain 4000
Nominale spanning		V~	230
Nominale freiertie		Hz	50
Nominaal vermogen		W	370
Beschermingsgraad			IP X8
Aansluiting drukzijde			G1
Minimale inschakelhoogte/maximale uitschakelhoogte		mm	370 / 140
Maximale inschakelhoogte/minimale uitschakelhoogte		mm	500 / 50
Minimale waterpeil bij inbedrijfstelling		mm	35
Pompcapaciteit	maximaal	l/h	4000
Pomphoogte	maximaal	m	12
Dompeldiepte	maximaal	m	7
Korrelgrootte	maximaal	mm	0,3
Netaansluitsnoer	Lengte	m	10
Afmetingen	Lengte	mm	177
	Breedte	mm	167
	Hoogte	mm	317
Massa		kg	4,5
