BEDIENUNGSANLEITUNG ProMax Rain 4000 OASE

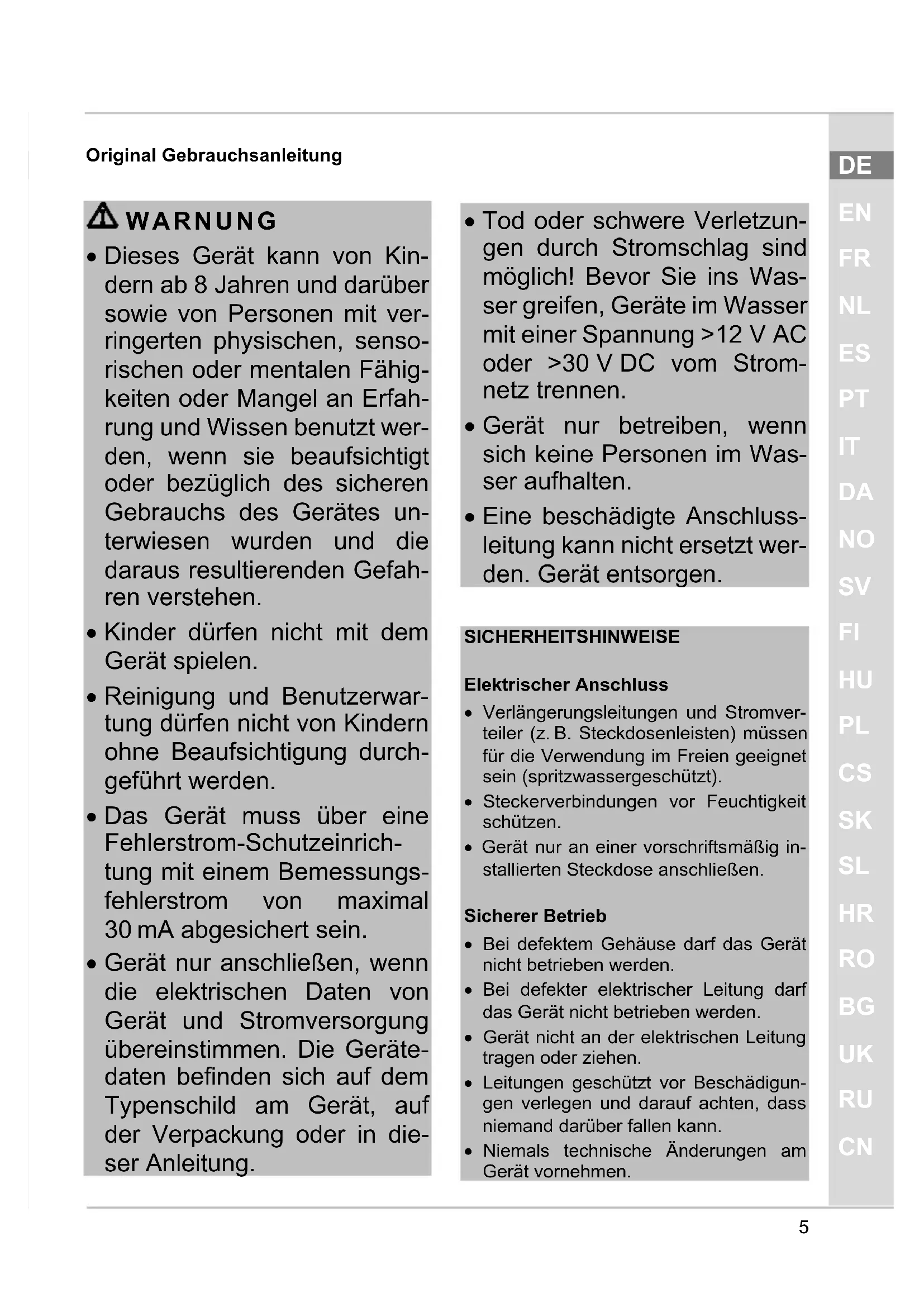

Original Gebrauchsanleitung

WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder)durfen nicht mit dem Gerät spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführrt werden.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Geräte-daten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung >12V AC oder >30V DC vom Stromnetz trennen.
  Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen.

SICHERHEITSHINWEISE

Elektrischer Anschluss

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Steckerverbindungen vor Feuchigkeit schützen.
• Gerät nur an einer vorschrifsmäßigystallierten Steckdose anschließen.

Sicherer Betrieb

• Bei defektem Gehäusearf das Gerät nicht betrieben werden.
• Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.
• Gerät nicht an der elektrischen Leitung tragen oderziehen.
• Leitungen geschützt vor Beschädigungen verlegen und darauf auf achten, dass niemand darüber fallen kann.

• Niemals technische Änderungen am Gerät vornehmen.

• Nur die Arbeiten am Gerät durchführren, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht behubenlassen, eine autorisierte Kundendienstelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und -Zubehör für das Gerät verwenden.
• Gerät bei Gewitter vom Stromnetz trennen.

ÜBER DIESEGEBRAUCHSANLEITUNG

Willkommen bei OASE Living Water. Mit dem Kauf des Produkts ProMax Rain 4000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesen Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sieitte die Anleitung weiter.

Symbole in dieser Anleitung Warnhinweise

Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährung anzeigen.

WARNING

• Bezeichnet eine möglicherweise gefährliche Situation.
• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.

HINWEIS

Informationen, die zum besseren Verstandnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dieren.

Weitere Hinweise

A Verweis auf eine Abbildung, z. B. Abbildung A.
Verweis auf ein anderes Kapitel.

PRODUKTBESCHREIBUNG Übersicht

☐ A	ProMax Rain 4000
Position	Beschreibung
1	Griff, verstelltbar
2	Pumpenfuß
3	Knickschutz Druckschlauch
4	Schwimmerschalter
5	Netzanschlussleitung
6	Anschluss-Set: - 1 × Schnellkupplung - 2 × Schlauchverbinder - 2 × Hahnanschluss - 1 × Kugelhahn - 1 × Schlauch G½
7	Anschluss Druckseite G1

Bestimmungsgemäß Verwendung

ProMax Rain 4000 ausschließlich wie folgt verwenden:

Fordern von klarem Wasser oder Regenwasser.
Fordern von Wasser und Partikeln mit max. 0,3 mm Korngröse.
- Bewässern und Gießen.
Um- und Auspumpen von Behältern oder Becken.
- Wasserentnahme aus Brunnen. - Nur zum Bewässern und Gießen!
- Wasserentnahme aus Regentonnen oder Zisternen.
- Betrieb unter Einhaltung der technischen Daten.

Möglicher Fehlgebrauch

Für das Gerät gelten folgende Einschränkungen:

• Nicht geeignet für Salzwasser.
• Nicht geeignet für Trinkwasser.
• Niemals Schmutzwasser fördern.
• Nicht im Langzeitbetrieb (z. B. Dauerumwälzbetrieb im Teich) verwenden.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln,leitung brennbaren oder explosiven Stoffen einsetzen.
• Nicht an die Trinkwasserversorgung anschließen.

AUFSTELLEN UND ANSCHLIEBEN

Druckschauch anschließen

Die Forderleistung ist optimal bei großmöglichem Schlauchinnendurchmesser.

So gehen Sie vor:

B

1. Schnellkupplung auf den Pumpenausgang schrauben.
2. Schlauchverbinder auf die Schnellkupp-lung stecken.

Anschluss-Set montieren

Das Anschluss-Set erfolgt, den Druckschlauch (G12) über den Knickschutz zu leiten.

C

Knickschutz anbringen

Mit dem Knickschutz lassst sich der Druckschlauch (G12) knickfrei über eine Kante legen.

So gehen Sie vor:

D

1. Druckschlauch in den Knickschutz ein- legen.
2. Verschlusskappe umklappen und andere Rastnasen in die Laschen einrasten las-
   sen.
3. Druckschlauch über Kante hangen.

Knickschutz entfernen

D

• Auf beiden Rastnasen drücken und Rastnasen aus den Laschen schieben.
• Verschlusskappe umklappen und Druckschlauch entnahmen.

Automatischer Betrieb

Steigendes Wasser hebts den Schwimmerschalter bis der Einschaltpunkt erreicht ist und die Pumpe einschaltet.

Bei fallendem Wasserstand senkt sich der Schwimmerschalter bis der Ausschaltpunkt erreicht ist und die Pumpe ausschaltet.

E

• Kabel des Schwimmerschalters in die Kabelhalterung drucken.

• Je kürzer das Kabel zwischen Schwimmerschalter und Kabelhalterung ist,esto niedriger liegt der Einschaltpunkt und desto hoher liegt der Ausschaltpunkt.

1

HINWEIS

Für die fehlerfreie Funktion mindestens 10cm Kabellange zwischen Schwimmerschalter und Kabelhalterung einhalten.

1

HINWEIS

Die minimale Restwasserhöhe wird nur im manuellen Betrieb erreicht.

Manueller Betrieb

Die Pumpe ist ständig eingeschaltet, wenn der Schwimmerschalter in vertikaler Position stehen und das Kabel nach unterzeigt.

HINWEIS

Im manuellen Betrieb kann die Pumpe trocken laufen.

• Pumpe ausschalten, wenn der minimale Wasserstand erreicht ist.
• Bei Trockenlauf unterliegt die Pumpe einem erhöhten Verschleib.

□F

• Griff in die waagerechte Position stellen und das Kabel direkt am Übergang zum Schwimmerschalter so in die Kabelhalterung drücken, dass der Schwimmerschalter senkrecht steht.

Pumpe aufstellen

G

• Pumpe waagerecht und standsicher im Wasser aufstellen.
• Falls sich das Filtersieb durch Schmutzpartikel zusetzt, Pumpe erhöht aufstellen.
  Zum Herablassen in einen Brunnen oder Schacht ein Seil am Griff befestigen. Nicht am Netzanschlusskabel tragien.
• Der Schwimmerschalter muss sich stets frei bewegen können.

EIN- UND AUSSCHALTEN

WARNING

Gefährliche elektrische Spannung!

Tod oder schwere Verletzungen durch Stromschlag.

Die Pumpe im Wasser erst mit dem Stromnetz verbinden, wenn keine Personen im Wasser stehen oder ins Wasser greifen.
- Vor dem Betreten des Wassers oder dem Hineinfassen die Netzspannung aller im Wasser befindlichen Geräte abschalten.

Gerä einschalten

• Netzstecker in die Steckdose stecken.
• Die Pumpe ist betriebsbereit.
  Die Pumpe lauft an, sobald der Wasserstand die Einschalthöhe erreicht hat.

Gerätausschalten

• Netzsteckerziehen.

• Nach dem Ausschalten kann das Restwasser im Schlauch zurückfließen und durch die Ansaugöffnung der Pumpe austreten.

HINWEIS

Gerät nicht im Langzeitbetrieb verwenden. Andernfalls wird die Lebensdauer des Geräts entsprechend verkurzt.

STÖRUNGSBESEITIGUNG

Störung	Ursache	Abhilfe
Pumpe lauft nicht an	Stromversorgung unterbrochen	Sicherung und elektrische Steckverbindungen prüfen
Pumpe schaltet nach kur-zer Laufzeit ab	Überlastschutz hat die Pumpe wegen Überhitzung abgeschaltet	Ansaugöffnung und Druckschlauch reinigenPumpe abkühlen setzen
Pumpe lauft, ffordert aber nicht oder ffordert ungenü-gend	Druckschlauch verschlosen	Druckschlauch knickfrei verlegenAuslauf prüfen und ggf. reinigen
	Ansaugöffnung verstopf	Ansaugöffnung reinigen
	Luft im Druckschlauch	Druckschlauch entlüften
	Filtersieb verstopf	Filtersieb reinigen
	Falls vorhanden: Rückschlagklappe im Druckschlauch falsch ein-genbeit auf oder verstopf	Rückschlagklappe rich-tig einbauenRückschlagklappe reinigen
	Laufrad defekt oder verschlissen	OASE kontaktieren.Das Laufradarf nur vom Oase-Service er-setzt werden.

REINIGUNG UND WARTUNG

WARNING

Gefährliche elektrische Spannung!

• Netzspannung von allen Geräten vom dem Griff ins Wasser abschalten.
• Netzspannung vor allen Arbeiten am Gerät abschalten.

Wenn bei Reinigung und Wartung die Netzspannung eingeschaltet ist, besteht Lebensgefahr durch Stromschlag.

HINWEIS

Empfehlung zur Reinigung:

Gerät nach Bedarf, aber mindestens 2- mal jährlich, reinigen.
Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigten oder

die Funktion des Gerats beeinträchtigen konnen.

• Empfohlene Reinigungsmittel bei hartnackigen Verkalkungen:
• Pumpenreiniger PumpClean von OASE.
• Essig- und chlorfreien Haushaltsreiniger.
• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspulen.

Filtersieb reinigen

HINWEIS

Empfehlung zur Reinigung:

• Filtersieb nach Bedarf, aber mindestens 1-mal monatlich, reinigen.

So gehen Sie vor:

□H

1. Filtersieb bis zum Anschlag nach rechts drehen und vom Gerät abnehmer.
2. Filtersieb unter klarem Wasser reinigen.
3. Gerät in umgekehrter Reihenfolge wieder zusammenbauen.

Griff ersetzen

So gehen Sie vor:

□

1. Griff auf 45^ -Position drehen.
2. Griff durch beidhändiges Ziehen an den Seiten aus der Halterung offen.
3. Ersatzteil in umgekehrter Reihenfolge am Gerät montieren.

Filtersieb ersetzen

So gehen Sie vor:

□H

1. Filtersieb bis zum Anschlag nach rechts drehen und vom Gerät abnehmer.
2. Ersatzteil in umgekehrter Reihenfolge am Gerät montieren.

VERSCHLEIBSTEILE

Verschleibeile unterliegen nicht der Gewährleistung.

Folgende Komponenten sind Verschleibe teile und dürfen nur vom OASE-Service ersetzt werden:

• Laufrad

LAGERN/ÜBERWINTERN

Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.

So lagern Sie das Gerät richtig:

Gerat so welt wie möglich entleeren, eine gründliche Reinigung durchführren und auf Schäden überprüfen.
- Sümmtliche Schläuche, Rohrleitungen und Anschlüsse soweit wie möglich entleeren.
- Gerät gründlich reinigen, auf Beschädigungen prufen, beschädigte Teile ersetzen.
Gerat trocken und frostfrei lagern.
- Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.

ENTSORGUNG

HINWEIS

Dieses Gerät enthalt elektronische Bauteile undarf nicht als Hausmull entsorgt werden.

Gerat durch Abschneiden der Kabel unbrauchbar machen.
- Gerät über das dafür vorgesehene Rücknahmesystem entsorgen.

ERSATZTEILE

Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zuverlässig.

Ersatzteilzeichnungen und Ersatzteile finden Sie auf unserer Internetseite.

www.oase-livingwater.com/ersatzteile-di

TECHNISCHE DATEN

ProMax Rain 4000
Bemessungsspannung		V AC	230
Bemessungsfrequency		Hz	50
Bemessungsleistung		W	370
Schutzart			IP X8
Anschluss Druckseite			G1
Minimale Einschalthöhe / maximale Ausschalthöhe		mm	370 / 140
Maximale Einschalthöhe / minimale Ausschalthöhe		mm	500 / 50
Minimaler Wasserstand bei Inbetriebnahme		mm	35
Fördermenge	maximal	l/h	4000
Förderhöhe	maximal	m	12
Tauchtiefe	maximal	m	7
Körngrösige	maximal	mm	0,3
Netzanschlussleitung	Länge	m	10
Abmessungen	Länge	mm	177
	Breite	mm	167
	Höhe	mm	317
Gewicht		kg	4,5
