用户手册 ProMax Rain 4000 OASE

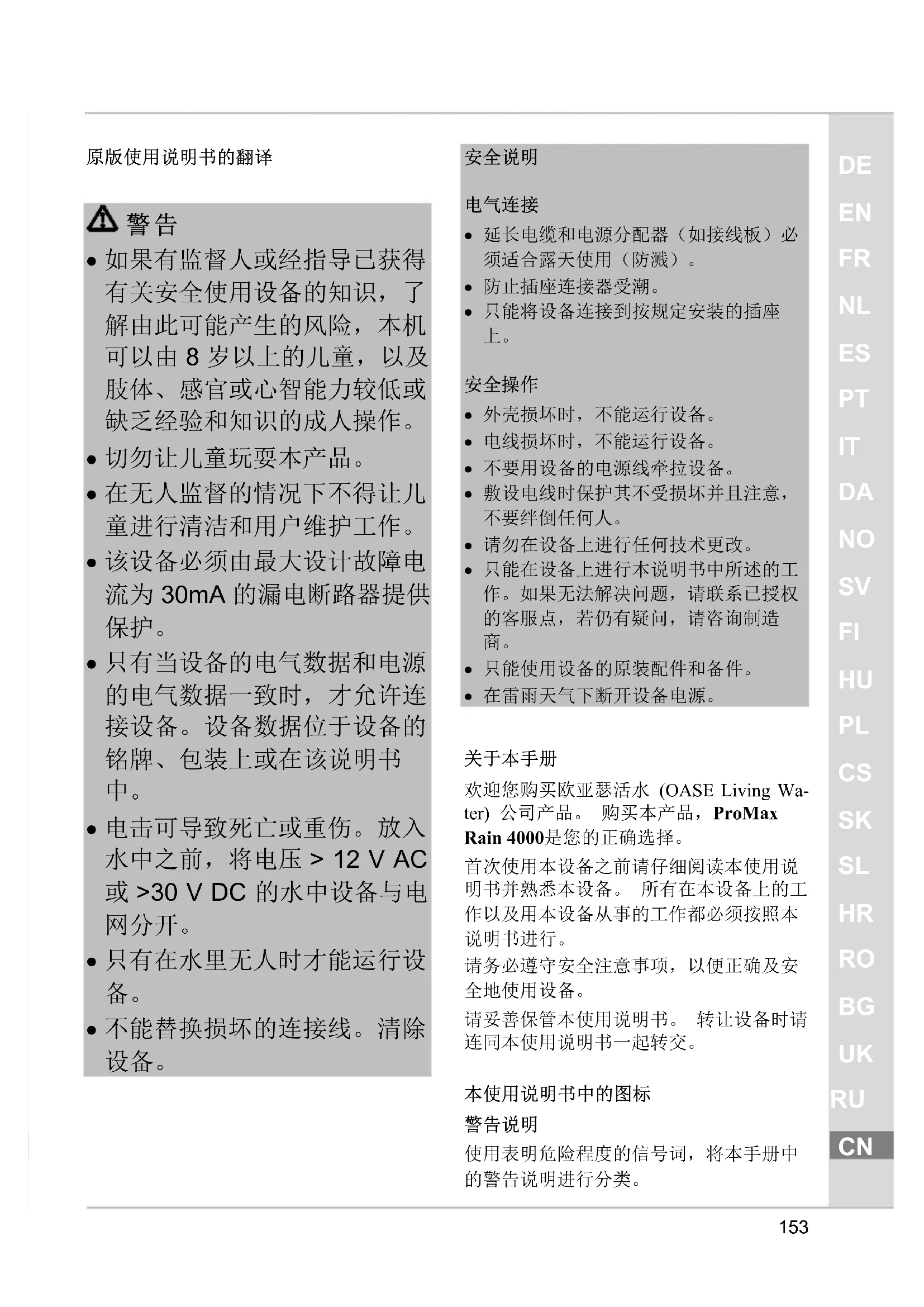

• 如果有监督人或经指导已获得有关安全使用设备的知识，了解由此可能产生的风险，本机可以由8岁以上的儿童，以及肢体、感官或心智能力较低或缺乏经验和知识的成人操作。
• 切勿让儿童玩耍本产品。
• 在无人监督的情况下不得让儿童进行清洁和用户维护工作。
• 该设备必须由最大设计故障电流为 30 ~mA 的漏电断路器提供保护。
• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。设备数据位于设备的铭牌、包装上或在该说明书中。
• 电击可导致死亡或重伤。放入水中之前，将电压 >12V AC或 >30V DC的水中设备与电网分开。
• 只有在水里无人时才能运行设备。
• 不能替换损坏的连接线。清除设备。

安全说明

电气连接

• 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。
• 防止插座连接器受潮。
• 只能将设备连接到按规定安装的插座上。

安全操作

• 外壳损坏时，不能运行设备。
• 电线损坏时，不能运行设备。
• 不要用设备的电源线牵拉设备。
• 敷设电线时保护其不受损坏并且注意，不要绊倒任何人。
• 请勿在设备上进行任何技术更改。
• 只能在设备上进行本说明书中所述的工作。如果无法解决问题，请联系已授权的客服点，若仍有疑问，请咨询制造商。
• 只能使用设备的原装配件和备件。
• 在雷雨天气下断开设备电源。

关于本手册

欢迎您购买欧亚瑟活水(OASE Living Water)公司产品。购买本产品，ProMax

Rain 4000是您的正确选择。

首次使用本设备之前请仔细阅读本使用说明书并熟悉本设备。所有在本设备上的工作以及用本设备从事的工作都必须按照本说明书进行。

请务必遵守安全注意事项，以便正确及安全地使用设备。

请妥善保管本使用说明书。转让设备时请连同本使用说明书一起转交。

本使用说明书中的图标

警告说明

使用表明危险程度的信号词，将本手册中的警告说明进行分类。

警告

• 表示潜在危险，
• 若不遵守，可能导致死亡或重伤。

提示

便于理解或预防可能的财产损失或环境损害的信息。

更多信息

□A引用插图，如图A

引用另一章。

产品介绍

概况

☐A	ProMax Rain 4000
位置	说明
1	可调节把手
2	泵座
3	压力软管的扭结保护
4	浮子开关
5	电源线
6	连接套件 -1×快速接头 -2×软管联接头 -2×阀连接 -1×球阀 -1×软管G½
7	压力侧接头G1

按规定使用

ProMax Rain 4000 仅限于以下使用条件：

• 抽送清洁水或雨水。
• 排出水及颗粒大小最大为 0.3 mm 的颗粒。
• 灌溉和浇水。
• 对水箱或水槽进行循环泵抽送或抽出。

• 从井中取水。

• 仅用于灌溉和浇水。

• 从雨水桶或蓄水池中抽取水。

• 必须在遵守技术数据的前提下运行。

可能的误用

以下限制条件适用于本设备：

• 不适合咸水。
• 不适合饮用水。
• 切勿传送污水。
• 不能用于长时间操作（如在池塘里连续循环操作）。
• 禁止用于商业或者工业目的。
• 禁止与化学物质、食品、易燃或者易爆物质一起使用。
• 不可连接到饮用水供应。

安装和连接

连接压力软管

在软管内径尽量大时，输送功率为最佳。

步骤如下：

B

1. 将快速接头拧到泵输出口上。
2. 将软管联接头插到快速接头上。

安装连接套件

连接套件可以引导压力软管 (G12) 通过扭结保护。

C

安装扭结保护

通过扭结保护使得放置在边缘上的压力软管 (G1 / 2) 不会出现扭结。

步骤如下：

D

1. 把压力软管放入扭结保护中。
2. 折合封闭盖并将两个凸耳卡入卡扣中。
3. 压力软管挂在边缘上。

拆除扭结保护

□D

• 按住两个凸耳并将凸耳从卡扣中推出 来。
• 翻开封闭盖并将压力软管取出来。

自动模式

不断上升的水将浮球开关升到启动点，泵启动。

水位降低时浮球开关降到关闭点，泵关闭。

E

• 将浮球开关电缆按入电缆架中。

-浮球开关和电缆架之间的电缆越短，启动点越低，而关闭点越高。

提示

为了保证无故障运行，浮球开关和电缆架之间至少保持有10厘米长的电缆。

提示

最小剩余水位只能在手动模式达到。

手动模式

当浮子开关处于垂直位置且电缆指向下方时，泵是持续接通的。

提示

在手动模式泵可以干运行。

• 达到最低水位时，关闭水泵。
• 干运行时泵的磨损加剧。

□F

• 将手柄放置在水平位置并将紧靠着至浮子开关的过渡处的电缆按入电线固定夹，使得浮子开关是垂直的。

安装泵

G

• 将泵水平、稳定地放置于水中。
• 如果灰尘颗粒堵塞了过滤网，增加泵的放置高度。
• 将设备放入井或井道中时，将绳索绑在把手上。禁止绑在电源线上。
• 浮子开关必须能始终自由移动。

开启或关闭

警告

危险电压！

触电导致重伤或死亡。

• 只有在确定没有人站在水中或接触水的情况下，才能将水中泵与电源连接。
• 在入水或将手伸入水中之前断开水中所有设备的电源。

打开设备

• 将电源插头插入插座。

-泵准备就绪
- 一旦水位达到启动高度，泵启动。

关闭设备

• 拔出电源插头。

• 关闭后，软管中的剩余水可能回流并通过泵的吸入口流出。

提示

不能将泵用于长时间操作。否则，该泵的使用寿命会相应缩短。

故障排除

故障	原因	对策
泵不运转	供电中断	检查保险装置及插座连接
泵短暂运行后关闭	过载保护装置因过热将泵关闭	·清洗吸入口及压力软管 ·使泵冷却
泵运行时不输送或输送不足	压力软管已锁闭	·无扭结地敷设压力软管 ·检查流出口,必要时进行清洗
	吸入口阻塞	·清洗吸入口
	压力软管中有空气	·排出压力软管中的空气
	过滤网堵塞	·清洁过滤网
	如果存在: 压力软管中的止回阀安装错误或阻塞	·正确安装止回阀 ·清理止回阀
	滚轮已损坏或磨损	联系OASE维修部门。 ·滚轮只能由Oase服务部门进行更换。

清洁和保养

警告

危险电压！

• 任何设备放进水里之前均须关闭电源电压。
• 操作设备之前关闭电源电压。如果清洁或维修时电源电压打开，可能会由于被电击而造成生命危险。

提示

清洁建议：

• 根据需要清洁设备，但每年至少清洁2次。

• 请勿使用腐蚀性清洁剂或化学溶剂，因为它们可能会损坏外壳或损害设备的功能。

• 对于顽固积垢建议采用的清洁剂：

• OASE 出产的 PumpClean 泵器清洗剂。

-不含酸和氯的家用清洁剂。

• 清洁完毕后，用清水彻底冲洗所有部件。

清洁过滤网

提示

清洁建议：

• 根据需要清洁过滤网，但每月至少清洁1次。

步骤如下：

□H

1. 将过滤网向右转到最末端，并从设备上取下。
2. 用清水清洁过滤网。
3. 以相反顺序重新组装设备。

替换把手

步骤如下：

□

1. 将把手推到 45^ 位置上。
2. 用双手将把手移动到侧边，从支架上松开。
3. 以相反的次序将备件安装到设备上。

更换过滤网

步骤如下：

□H

1. 将过滤网向右转到最末端，并从设备上取下。
2. 以相反顺序将配件安装到设备上。

磨损件

易损件不在保修范围之内。

以下组件是易损件，只能由OASE服务人员更换：

• 叶轮

存放/过冬

该机器不具备防冻保护，必须在严寒到来之前进行拆除和贮藏。

请如此正确放置机器：

• 将设备尽可能排空，进行彻底清洗并检验是否有损坏。
• 尽可能排空所有的软管、管道和接头。
• 彻底清理机器，检查是否损坏，如有损坏部件则对其进行更换。
• 设备需干燥不冷冻存放。
• 防止打开的插座连接受潮和脏污。

丢弃处理

提示

本设备包含电子原件，不得按生活垃圾进行废弃处理。

• 通过剪断电线使本设备无法使用。
• 通过专门的回收系统对设备进行废弃处理。

备件

使用OASE原厂零件可保持设备的安全性和持续的运行可靠性。

备件图纸和备件均可在我们的网站上获取。

www.oase-livingwater.com/spareparts_international-di

技术数据

ProMax Rain 4000
额定电压		V AC	230
额定频率		Hz	50
额定功率		W	370
防护等级			IP X8
压力侧接头			G1
最小打开高度/最大关闭高度		mm	370 / 140
最大打开高度/最小关闭高度		mm	500 / 50
运行时的最高水位		mm	35
输送量	最大	l/h	4000
输送高度	最大	m	12
浸入深度	最大	m	7
颗粒大小	最大	mm	0.3
电源线	长度	m	10
尺寸	长度	mm	177
	宽度	mm	167
	高度	mm	317
重量		kg	4.5
