ProMax Rain 4000 - Pompe OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Pompe de jardin
Débit maximal	4000 litres par heure
Hauteur de refoulement maximale	10 mètres
Profondeur d'immersion	7 mètres
Alimentation	230 V / 50 Hz
Consommation électrique	600 W
Poids	5,5 kg
Matériau du boîtier	Plastique robuste
Utilisation	Idéale pour le pompage d'eau claire, l'arrosage et le drainage
Maintenance	Nettoyage régulier du filtre, vérification des joints
Sécurité	Protection contre la marche à sec, protection thermique
Garantie	2 ans
Accessoires inclus	Adaptateur de tuyau, manuel d'utilisation
Informations générales	Convient pour une utilisation domestique et professionnelle

FOIRE AUX QUESTIONS - ProMax Rain 4000 OASE

Comment installer la pompe OASE ProMax Rain 4000 ?

Pour installer la pompe, placez-la sur une surface plane, connectez le tuyau d'aspiration à l'entrée de la pompe et assurez-vous que le filtre est en place pour éviter que des débris n'entrent dans la pompe.

Quelle est la profondeur maximale d'aspiration de la pompe ?

La profondeur maximale d'aspiration de la OASE ProMax Rain 4000 est de 7 mètres.

Que faire si la pompe ne s'allume pas ?

Vérifiez que la pompe est correctement branchée à une source d'alimentation et que le disjoncteur n'a pas sauté. Assurez-vous également que le flotteur fonctionne correctement.

Comment nettoyer le filtre de la pompe ?

Pour nettoyer le filtre, débranchez la pompe, retirez le filtre, rincez-le à l'eau claire pour enlever les débris, puis remettez-le en place avant de redémarrer la pompe.

La pompe fait du bruit, que dois-je faire ?

Un bruit excessif peut indiquer que la pompe fonctionne à sec ou qu'il y a des débris bloquant le rotor. Vérifiez le niveau d'eau et nettoyez la pompe si nécessaire.

Quelle est la capacité de la pompe OASE ProMax Rain 4000 ?

La capacité de la pompe est d'environ 4000 litres par heure.

Puis-je utiliser la pompe pour des eaux chargées ?

La OASE ProMax Rain 4000 est conçue pour une utilisation avec des eaux claires. Pour les eaux chargées, il est recommandé d'utiliser une pompe spécifiquement conçue à cet effet.

Y a-t-il une garantie pour la pompe ?

Oui, la pompe OASE ProMax Rain 4000 est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel pour plus de détails.

Comment hiverner la pompe OASE ProMax Rain 4000 ?

Pour hiverner la pompe, débranchez-la, videz l'eau de la pompe et stockez-la dans un endroit sec et à l'abri du gel.

Comment régler le débit de la pompe ?

Le débit de la pompe peut être réglé en ajustant le robinet de sortie ou en utilisant des accessoires de tuyauterie appropriés pour créer une résistance au flux.

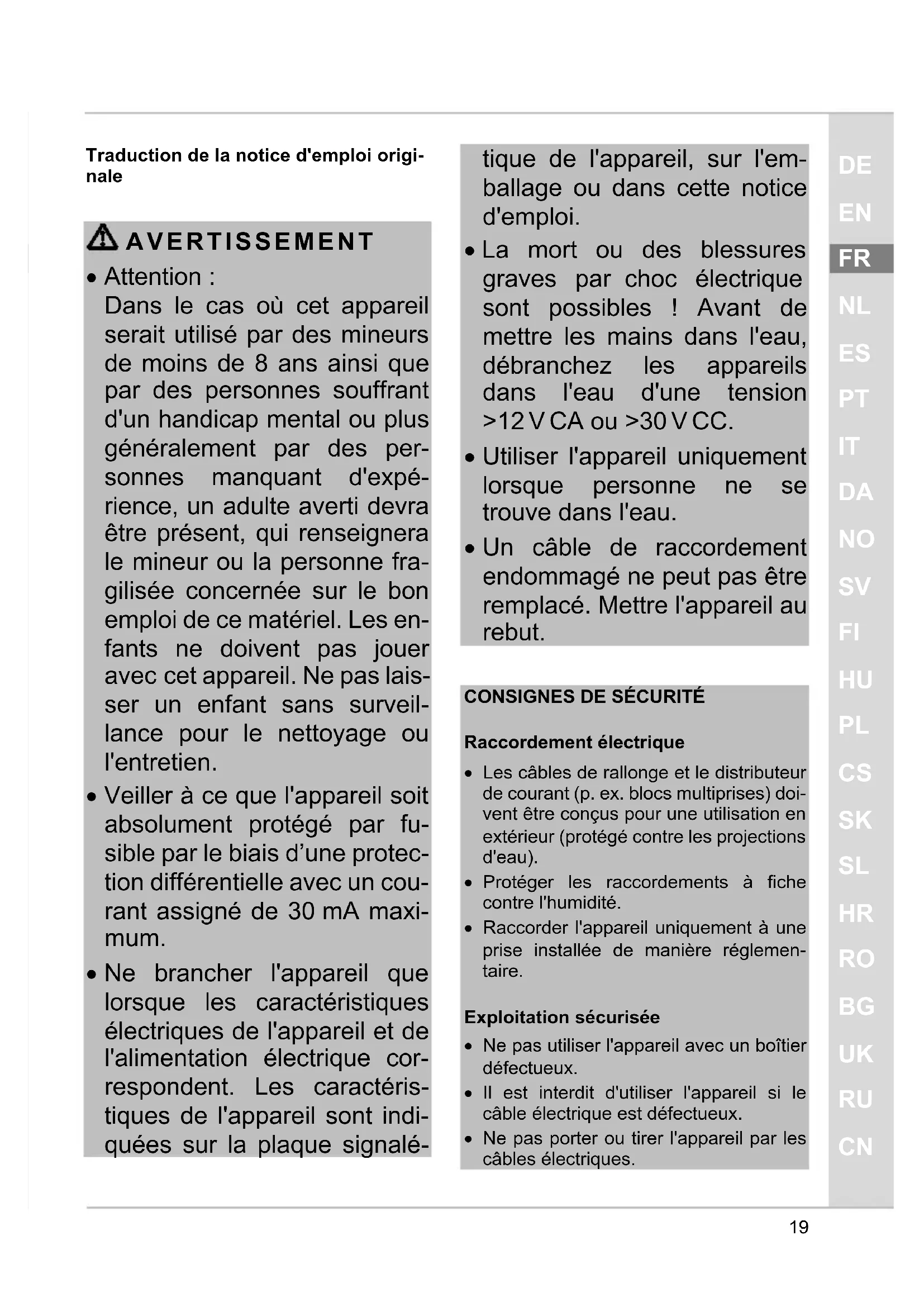

MODE D'EMPLOI ProMax Rain 4000 OASE

Traduction de la notice d'emploi originale

• Attention :

Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un infant sans surveillance pour le nettoyage ou l'entretien.

• Veiller à ce que l'appareil soit absolument protégé par un fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique.

caractéristiques de l'appareil, sur l'emballage ou dans cette notice d'emploi.

• La mort ou des blessures graves par choc électrique sont possibles! Avant de mettre les mains dans l'eau, débranchez les appareils dans l'eau d'une tension >12VCA ou >30VCC. Utiliser l'appareil uniquement lorsque personne ne se trouve dans l'eau.
• Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.

Raccordement électrique

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégés contre les projections d'eau).
• Protégez les raccordements à fiche contre l'humidité.
• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

Exploitation sécurisée

• Ne pas utiliser l'appareil avec un boîtier défectueux.
• Il est interdit d'utiliser l'appareil si le cable électrique est defectueux.
• Ne pas porter ou tirer l'appareil par les câbles électriques.
• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV/agréé ou en cas de doute le constructeur.
• N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
• Débrancher l'appareil du secteur en cas d'intempéries.

En ce qui concerne CETTE NOTICE d'emploi

Bienvenue chez OASE Living Water. Avec l'acquisition du produit, ProMax Rain 4000, vous avez fait le bon choix.

Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet article devront être exécutés conformément aux directives ci-jointes.

Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.

Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre également cette notice d'emploi.

Avertissements

Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.

Avertissement

• signale une situation eventuellement dangereuse.
• Le non-respect risque d'entraîner la mort ou des blessures graves.

Remarque

Informations permettant d'assurer une excellente compréhension et d'éviter des dommages matériels ou environnementaux.

Autres remarques

A Renvoi à l'illustration, p. ex. Figure A. → Renvoi à un autre chapitre.

Vue d'ensemble

☐ A	ProMax Rain 4000
Position	Description
1	Poiignée, ajustable
2	Pied de la pompe
3	Tuyau sous pression
4	Contact à flotteur
5	Câble d'alimentation électrique.
6	Set de raccordement : - 1 x raccord rapide - 2 x raccord de tuyaux - 2 x raccord de robinet - 1 x robinet à boisouesphérique - 1 x tuyau G½
7	Raccord côté refoulement G1

Utilisation conforme à la finalité

Exclusivement utiliser ProMax Rain 4000 comme suit :

• Refoulement d'eau claire ou d'eau de pluie.
• Refoulement de l'eau et des particules d'une taille de grain de 0,3mm maximum.
• Irrigation et arrosage.
• Remise en circulation et vidage par pompage des réservoirs ou des bassins.
• Prise d'eau dans le puits.
• Uniquement pour irriguer et arroser!
• Prise d'eau dans des tonneaux de pluie ou des citernes.
• Exploitation dans le respect des données techniques.

Éventuelle utilisation incorrecte

Les restrictions suivantes sont valables pour l'appareil :

Non compatible avec l'eau salée. Non approprié pour l'eau potable. - Ne jamais refouler d'eau polluée. - À ne pas utiliser pour une exploitation à long terme (p. ex. fonctionnement de circulation permanent dans une pièce d'eau). - Ne pas utiliser à des fins commerciales ou industrielles. - Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériels facilement inflammables ou explosifs. - À ne pas raccorder à l'alimentation en eau potable.

MISE EN PLACE ET RACCORDEMENT

Branchement du tuyau de refoulement

Le refoulement est optimal avec un tuyau représentant le plus grand diamètre intérieur possible.

Voici comment procéder :

1. Visser le raccord rapide sur la sortie de pompe.
2. Placer les raccords de tuyaux sur le raccord rapide.

Monter le set de raccordement

Le set de raccordement permet d'amener le tuyau sous pression (G1 / 2) sur la protection anti-courbure.

Placer la protection anti-courbure

Grâce à la protection anti-courbure, le tuyau sous pression (G½) peut être placé sur un bord sans être courbé.

Voici comment procéder :

1. Insérer le tuyau sous pression dans la protection anti-courbure.
2. Dévisser le capuchon et enclencher les becs d'enclenchage dans les brides. 3. Suspendre le tuyau sous pression au-dessus du bord.

Appuyer sur les becs d'encliquetage et les glisser hors des brides. - Dévisser le capuchon et pTRer le tuyau sous pression.

Mode automatique

L'eau qui monte soulève le contact à flottateur jusqu'à ce que le point d'enclenchement soit atteint et la pompe en circuit.

Le niveau d'eau décroissant abaisse le contact à flotteur jusqu'à ce que le point de déclenchement soit atteint et la pompe hors circuit.

• Enfoncer le câble du contact à flotteur dans le support de câble.
• Plus le câble entre le contact à flotteur et le support de câble est court, plus le point d'enclenchement est bas et

plus le point de déclenchement est haut.

Remarque

Pour un fonctionnement impeccable, respecter une longueur de câble de 10 cm au moins entre le contact à flotteur et le support de câble.

Remarque

La hauteur d'eau résiduelle minimale atteint uniquement en mode manuel.

Mode manuel.

La pompe est enclenchée en permanence lorsque le contact à flotteur est à la verticale et que le câble pend.

Remarque

En mode manuel, la pompe peut fonctionner à sec.

• Mettre la pompe hors circuit lorsque le niveau d'eau minimal est atteint.
• En cas de marche à sec, la pompe est soumise à une usure accrue.

• Positionner la poignée à l'horizontal et, directement à la transition avec le contact à flotteur, enforcer le cable dans la fixation du cable de sorte que le contact à flotteur soit à la verticale.

Installation de la pompe

• Positionner la pompe à l'horizontal dans l'eau en veillant à sa stabilité.
• Si le tamis de filtre est déterioré par des particules de poussière, positionner la pompe plus haut.
• Pour la descendre dans un puits ou un canal, fixer une corde à la poignée. Ne

Pas la porter par le câble de raccordement au réseau. - La liberté de mouvement du contact à flotteur doit toujours être assurée.

Tension électrique dangereuse! Mort ou blessures graves par choc électrique.

• Ne raccorder la pompe qui se trouve dans l'eau au réseau électrique que lorsque plus personne ne se trouve dans l'eau ou ni met les mains.
• Avant d'entrer dans l'eau ou avant d'immerger les mains, toujours couper la tension du réseau de tous les appareils se trouvant dans l'eau.

Mettre l'appareil en circuit

• Brancher la fiche secteur dans la prise.
• La pompe est opérationnelle. - La pompe démarre que le niveau d'eau a atteint la hauteur de déclenchement.

Déconnexion de l'appareil

• Débrancher la prise secteur.
• Après la mise hors circuit, de l'eau résiduelle risque d'être refoulée dans le tuyau et de s'écouler par l'orifice d'aspiration de la pompe.

Remarque

Ne pas utiliser l'appareil pour une exploitation à long terme. Le cas contraire risquant de raccourcir la durée de vie de l'appareil.

ÉLIMINATION DES DERANGEMENTS

Défaut	Cause	Remède
La pompe ne démarre pas	Alimentation en courant coupée	Contrôler le fusible et les raccords à fiches élec-triques
La pompe s'arrête (déclenchement) après une courte période de marche	Le dispositif de sécurité contre les surcharges a arêté la pompe pour cause de surchauffe	• Nettoyer l'orifice d'aspi-ration et le tuyau de re-foulement • Laisser refroidir la pompe
La pompe fonctionne, mais ne refoule pas ou le débit de la pompe est insuffisant	Tuyau de refoulement fermé	• Poser le tuyau de refoulement sans le plier • Contrôler le conduit d'écoulement et, si be-soin, le nettoyer
	Orifice d'aspiration bouché	• Nettoyer l'orifice d'aspi-ration
	Présence d'air dans le tuyau de refoulement	• Purger le tuyau de re-foulement
	Tamis de filtrtre bouché	• Nettoyer le tamis de filtrtre
	Si faisant partie de l'équi- pements : Clapet anti-retour du tuyau de refoulement incorrectement monté ou bouché	• Correctement monter le clapet anti-retour • Nettoyer le clapet anti-retour
	Turbine défectueuse ou usée	Contacter OASE. • Le remplacement de la turbine est exclusive- ment réservé au SAV Oase.

Tension électrique dangereuse

• Avant de mettre les mains dans l'eau, couper la tension de réseau de tous les appareils.
• Avant tous travaux, couper la tension de réseau de tous les appareils.

Danger de mort par électrocution si la tension de réseau est enclenchée lors du nettoyage ou de l'entretien.

Remarque

Recommandations de nettoyage :

Nettoyer l'appareil lorsque nécessaire, mais au moins 2 fois par an. - N'utiliser ni des produits de nettoyage agressifs, ni des solutions chimiques qui risqueraient d'attaquer le corps ou d'entraver le fonctionnement de l'appareil. - Produits de nettoyage commandés en cas d'entartrages tenaces :

• Nettoyant pour pompe PumpClean de OASE.
• Déttergents ménagers exempts de vinaigre et de chlor.
• À propos le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.

Remarque

Recommandations de nettoyage :

• Nettoyer le tamis de filtre lorsqu'necessaire, mais au moins 1 fois par an.

Voici comment procéder :

1. Tourner la tamis de filtrer sur la droite jusqu'à la butée et le retirer de l'appareil.
2. Rincer le tamis de filtrer à l'eau claire.
3. Remonter l'appareil en ordre inverse.

Remplacer la poignée

Voici comment professionnel :

1. Tourner la poignée sur la position à.
2. Dégripper la poignée de la fixation en tirant de chaque côté avec les deux mains.
3. Remonter la pièce de rechange en procédant dans l'ordre inverse.

Remplacer le tamis de filtrage

Voici comment procéder :

1. Tourner la tamis de filtrer sur la droite jusqu'à la butée et le retirer de l'appareil.
2. Remonter la pièce de rechange en procédant dans l'ordre inverse.

PIECES D'usure

Les pièces d'usure ne sont pas couvertes par la garantie.

Ci-après, les composants qui sont des pièces d'usure et dont le remplacement est exclusivement réservé au SAV Oase :

• Turbine

Stockage / entreposage pour l'hiver

L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu.

Ci-après, la méthode optimale pour entreposer l'appareil :

• Vidanger l'appareil autant qu'il est possible de le faire, procéder à un nettoyage soigneux et vérifier l'absence de dommages. Vider l'ensemble des tuyaux, conduites et raccordements autant que possible.
• Nettoyer méticuleusement l'appareil, l'inspecter pour déceler toute présence éventuelle de dommages, absolument remplacer toute pièce endommagée.
• Stocker la pompe au sec et à l'abri du gel.
• Protégier les fiches ouvertes contre l'humidité et les salissures.

Remarque

Cet appareil contient des composants électroniques et ne doit pas être jeté avec les ordures ménagères.

• Rendre l'appareil inutilisable en sectionnant le câble.
• Mettre l'appareil au rebut via le système de reprise prévu à cet effet.

PIECES De rechange

L'appareil continue de fonctionner de manière fiable et sécurisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

www.oase-livingwater.com/piecesdetachees-di

CHARACTERISTIQUES TECHNIQUES

ProMax Rain 4000
Tension assignée		V CA	230
Fréquence de réseau		Hz	50
Puisance de réseau		W	370
Indice de protection			IP X8
Raccord côté refoulement			G1
Hauteur d'enclenchement minimale / hauteur de déclenchement maximale		mm	370 / 140
Hauteur d'enclenchement maximale / hauteur de déclenchement minimale		mm	500 / 50
Niveau d'eau minimal lors de la mise en service		mm	35
Débit de la pompe	maximal	l/h	4000
Hauteur de refoulement	maximal	m	12
Profondeur d'immersion	maximal	m	7
Dimension du grain	maximal	mm	0,3
Câble d'alimentation électrique.	Longueur	m	10
Dimensions	Longueur	mm	177
	Largeur	mm	167
	Hauteur	mm	317
Poids		kg	4,5
