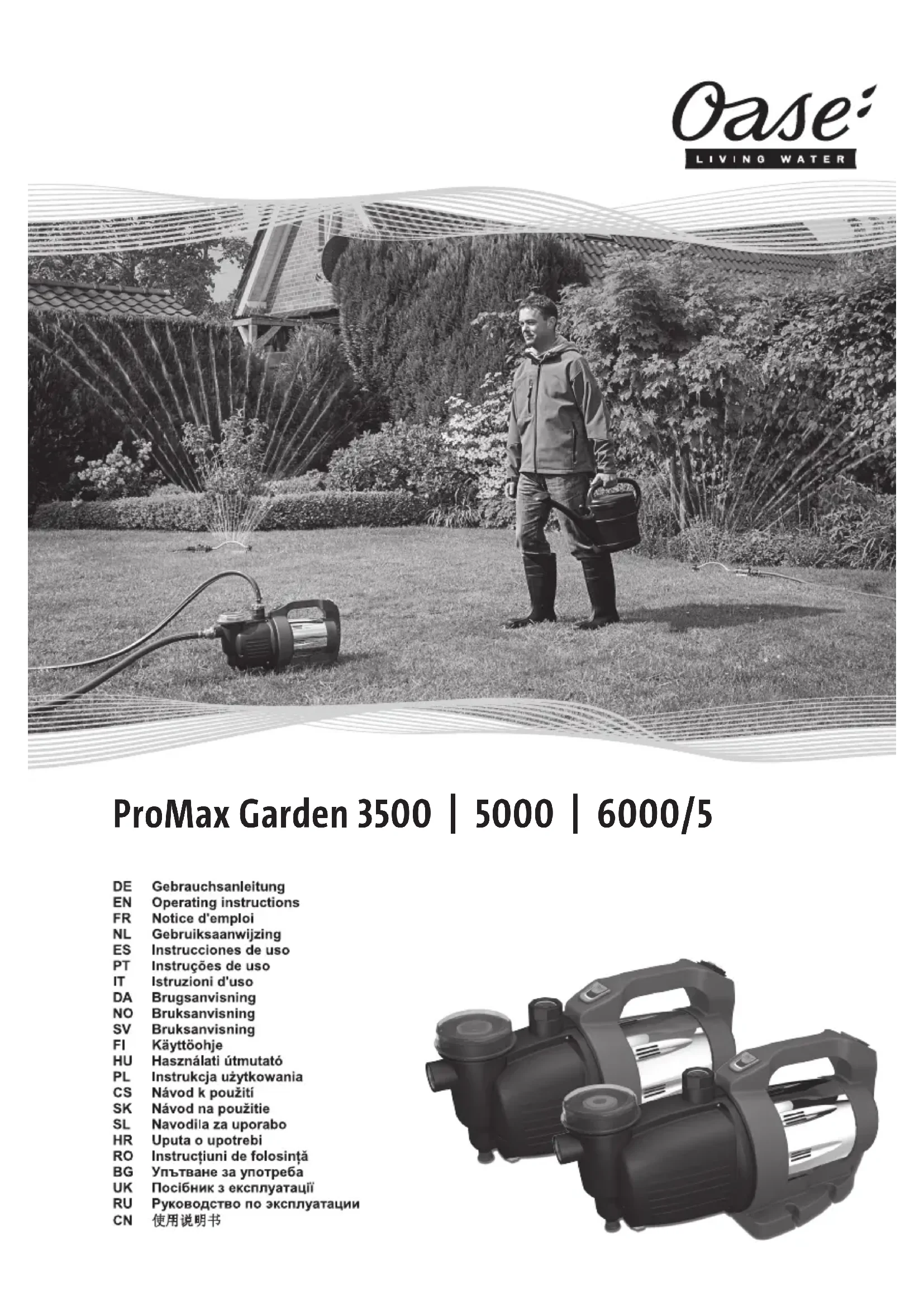

MODE D'EMPLOI ProMax Garden 3500 OASE
Traduction de la notice d'emploi origi- nale
EN CE QUI CONCERNE CETTE
NOTICE D'EMPLOI Bienvenue chez OASE Living Water. Avec l'acquisition du produit, ProMax Garden 3500/5000/6000 vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation cor- recte et en toute sécurité. Conserver soigneusement cette notice d'emploi. Lors d'un changement de pro- priétaire, prière de transmettre également cette notice d'emploi. Symboles dans cette notice d'emploi Avertissements Dans cette notice, les avertissements sont classés par mots de signalisation qui indi- quent l'ampleur du risque. AVERTISSEMENT
- signale une situation éventuellement dangereuse.
- Le non-respect risque d'entraîner la mort ou des blessures graves. REMARQUE Informations favorisant une meilleure compréhension. Autres remarques A Renvoi à l'illustration, p. ex. Figure
- Renvoi à un autre chapitre.
Poignée avec inter- rupteur à bascule Marche/Arrêt (13) ou touche (14)
Raccord côté refou- lement
Couvercle pré-filtre
Raccordement côté aspiration
Vis de vidange d'eau
Câble d'alimenta- tion électrique.
Interrupteur à bas- cule Marche-Arrêt
Touche Marche/Ar- rêt avec affichage de statut par DEL.
Utilisation conforme à la finalité ProMax Garden 3500/5000/6000, appelé par la suite «appareil», doit être utilisé ex- clusivement comme suit :
- Remise en circulation et vidage par pompage des réservoirs ou des bas- sins.
- Irrigation et arrosage.
- Refoulement d'eau claire ou d'eau de pluie.DE
- Prise d'eau dans le puits. – Uniquement pour irriguer et arroser !
- Prise d'eau dans des tonneaux de pluie ou des citernes. – Taille de grain des particules dans l'eau : max. 2 mm.
- Destinée à l'amplification de la pression de l'eau dans le réseau de conduites. – Pression interne max. de la pompe sur le côté pression : 6 bars
- Exploitation dans le respect des don- nées techniques. Éventuelle utilisation incorrecte Les restrictions suivantes sont valables pour l'appareil :
- A ne pas utiliser pour une exploitation à long terme (p. ex mode de recirculation en continu au point d'eau).
- Non compatible à l'eau salée.
- Ne jamais refouler d'eau polluée.
- A ne pas raccorder à l'alimentation en eau potable.
- Non approprié pour l'eau potable.
- Ne pas utiliser à des fins commerciales ou industrielles.
- Ne pas utiliser en relation avec des pro- duits chimiques, des produits alimen- taires, des matériaux facilement inflam- mables ou explosifs.
CONSIGNES DE SECURITE
Obligation de surveillance Attention : Dans le cas où cet appareil se- rait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus géné- ralement par des personnes manquant d'expérience, un adulte averti devra être pré- sent, qui renseignera le mineur ou la personne fragilisée con- cernée sur le bon emploi de ce matériel. Les enfants ne doi- vent pas jouer avec cet appa- reil. Ne pas laisser un enfant sans surveillance pour le net- toyage ou l'entretien. Raccordement électrique Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection dif- férentielle avec un courant as- signé de 30 mA maximum.
- Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appa- reil et de l'alimentation électrique cor- respondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'embal- lage ou dans cette notice d'emploi.
- Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doi- vent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
- Protéger les raccordements à fiche contre l'humidité.
- Raccorder l'appareil uniquement à une prise installée de manière réglemen- taire. Exploitation sécurisée Faire remplacer immédiate- ment un câble d'alimentation électrique endommagé, par OASE, un service d'assistance agréé, ou par un électricien24 ProMax Garden 3500/5000/6000
qualifié afin d'éviter tout risque d'électrocution.
- La distance de sécurité entre l'appareil et la pièce d'eau doit être d'au moins 2 m.
- Ne pas exposer la pompe à la pluie et ne pas l'utiliser dans un environnement mouillé ou humide.
- En cas de lignes électriques défec- tueuses ou de corps défectueux, il est interdit d'exploiter l'appareil.
- Ni porter, ni tirer l'appareil par le câble électrique.
- Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels en- dommagements et veiller à ce que per- sonne ne puisse trébucher.
- N'ouvrir le corps de l'appareil ou des éléments s'y rapportant que si cela est expressément sollicité dans la notice d'emploi.
- Exécuter des travaux sur l'appareil uni- quement si ces derniers sont décrits dans la notice d'emploi. S'il est impos- sible de remédier aux problèmes, con- tacter le SAV agréé ou en cas de doute le constructeur.
- N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appa- reil.
- Ne jamais procéder à des modifications techniques sur l'appareil.
MISE EN PLACE ET RACCORDEMENT
REMARQUE Pour réduire les bruits de pompe, en cas d'installation stationnaire brancher la pompe à la tuyauterie par le biais de tuyaux flexibles résistants à la pression. REMARQUE Si la pompe est utilisée pour amplifier la pression, la pression interne max. ne doit pas dépasser 6 bars max. sur le côté pression.
- La pression de la pompe s'ajoute à l'avant pression.
- Exemple : Avant pression = 1 bar, pres- sion max. de la pompe = 4,5 bars, pres- sion totale = 5,5 bars.
- Installer la pompe à l'horizontale et en position stable au sec. – En cas d'installation stationnaire, ab- solument veiller à placer un récipient collecteur de taille adéquate sous la vis de vidange pour vider la pompe.
- Selon la possibilité, placer la pompe plus haut que le réservoir à eau dans le- quel l'eau est pompée. Sinon, monter une vanne résistant à la pression entre la pompe et le tuyau d'aspiration.
- Uniquement utiliser des tuyaux à vide résistant à l'aspiration sur les côtés re- foulement et aspiration. REMARQUE OASE préconise : Veiller à une fixation supplémentaire du tuyau d'aspiration (p. ex. l'attacher à un piquet en bois), pour décharger la pompe de son poids.
- Visser le tuyau d'aspiration voire de re- foulement d'un diamètre intérieur de 25,0 mm (1") aux raccords. EXPLOITATION AVERTISSEMENT Risque de blessure par l'eau brûlante ! Brûlures sur des parties du corps.
- En cas d'électronique défectueuse ou d'alimentation en eau manquante côté aspiration, l'eau encore contenue dans la pompe risque de chauffer avec ex- cès.DE
- Couper la tension secteur avant toute exécution de travaux sur l'appareil.
- Couper la pompe du secteur par le biais du fusible principal ou débrancher la fiche mâle et laisser l'eau s'écouler. Mise en service de l'appareil. Avant d'utiliser la pompe pour la première fois, remplir la pompe et purger le conduit d'aspiration. La purge du conduit d'aspira- tion peut prendre quelques minutes. Voici comment procéder :
1. Dévisser et enlever le couvercle du
filtre. Pour dévisser, il est possible d'uti- liser un tournevis qui, en passant par le côté, se place dans l'une des encoches se trouvant sur le couvercle.
2. Ouvrir l'organe d'arrêt du conduit de re-
3. Remplir d'eau par l'orifice de remplis-
sage dans le pré-filtre jusqu'à ce qu'elle déborde. En l'occurrence ouvrir le con- tact de repos du clapet anti-retour jus- qu'à ce que l'eau ait évacuée l'air en- core éventuellement présent dans le filtre.
4. Remettre le couvercle du filtre en place
5. Brancher la fiche secteur dans la prise.
(→ Utilisation ) – La pompe commence immédiatement à refouler. L'eau qui s'écoule contient encore de l'air. ProMax Garden 6000/5 – La pompe rétablit le dernier mode de fonctionnement et le signale par le biais des DEL dans la touche Marche/Arrêt. Si la pompe est dé- connectée, alors la reconnecter. REMARQUE Si, après 5 minutes, de l'eau n'est tou- jours pas aspirée, le dispositif de protec- tion contre la marche à sec coupe la pompe. (→ Utilisation) ProMax Garden 3500 / 5000 / 6000/5
7. Fermer l'organe d'arrêt du conduit de re-
foulement dès que l'eau qui s'écoule est exempte d'air. Le conduit d'aspiration est maintenant purgé. Mise hors circuit de l'appareil. REMARQUE Après son utilisation, bien rincer la pompe à l'eau claire. Voici comment procéder :
1. Déconnecter la pompe
2. Débrancher la prise secteur.
3. Réduire la pression du conduit de refou-
lement à zéro en ouvrant les prises (points de prélèvement).
4. Ouvrir les clapets anti-retour intégrés en
plus dans le conduit aspiration. – Après la mise hors circuit, de l'eau ré- siduelle risque d'être refoulée dans le tuyau et de s'écouler par l'orifice d'aspiration de la pompe. En cas de démontage complet de la pompe :
5. enlever les tuyaux branchés côté refou-
lement et aspiration.
6. Dévisser la vis de vidange d'eau et lais-
ser l'eau restante s'écouler en inclinant la pompe.
- Pour connecter et déconnecter la pompe, actionner l'interrupteur à bas- cule. UTILISATION
Touche Marche/Arrêt.
- Un capteur surveille le flux d'eau et coupe la pompe après un temps déter- miné lorsque la pompe ne peut pas as- pirer d'eau ou que le conduit de refoule- ment est fermé. La DEL est allumée en rouge. (→ État de fonctionnement et af- fichages DEL s'y rapportant)
- Les DEL se trouvant dans la touche Marche/Arrêt signalent l'état de fonc- tionnement correspondant en s'allu- mant ou en clignotant. Modes de fonctionnement Mode A (état à la livraison) :
- Brancher la pompe sur le secteur.
- Allumer : actionner la touche Marche/Arrêt.
- Éteindre : ré-actionner la touche Marche/Arrêt. Mode B: Pendant ce mode, la pompe peut p. ex. être pilotée par le biais d'un manostat (ac- cessoire en option) installé dans le con- duit de refoulement.
- La pompe se connecte dès qu'elle est branchée sur le secteur.
- La connexion de la pompe est en plus possible par le biais de la touche Marche/Arrêt : – Éteindre : actionner la touche Marche/Arrêt. – Allumer : ré-actionner la touche Marche/Arrêt. Changement de mode
- Maintenir la touche Marche/Arrêt enfon- cée au moins pendant 10 s. – La DEL bleue et la DEL rouge cligno- tent 3 fois en alternance. – La pompe change de mode.
État de fonctionnement et affichages DEL s'y rapportant
DEL État de fonctionnement Utilisateur bleu roug
fréquence de clignotement
La pompe fonctionne, utilisation correcte
1 fois par se- conde La pompe n'aspire pas d'eau
- 1. Niveau dispositif de pro- tection contre la marche à sec Attendre
2 fois par se- conde La pompe n'aspire pas d'eau
- 2. Niveau dispositif de pro- tection contre la marche à sec Attendre ou identi- fier la causeDE
- Au 3e niveau, la pompe se déconnecte (défaut)
1 fois par se- conde Conduit de refoulement fermé, la pompe ne refoule pas
1. Niveau dispositif de protec-
tion du flux Ouvrir le conduit de refoulement ou dé- connecter la pompe
2 fois par se- conde Conduit de refoulement fermé, la pompe ne refoule pas
- 2. Niveau dispositif de pro- tection du flux
- Au 3e niveau, la pompe se déconnecte (défaut) Ouvrir le conduit de refoulement ou dé- connecter la pompe
- Le dispositif de protection contre la marche à sec ou le dispositif de protection du flux ont réagi Débrancher la fiche secteur, identifier la cause et y remédier, rebrancher la fiche secteur
AVERTISSEMENT Tension électrique dangereuse ! Mort ou blessures graves par choc électrique. Avant d'entamer les travaux :
- Couper l'appareil, tirer la prise et protéger l'appareil contre toute remise en circuit.
- Avant d'entrer dans l'eau ou avant d'y mettre les mains, toujours couper la tension de réseau de tous les appareils se trouvant dans l'eau. Après l'achèvement des travaux :
- rétablir tous les prérequis de mise en circuit.
Défaut Cause Remède La pompe ne dé- marre pas La pompe est hors circuit Mise en circuit de la pompe Alimentation en courant coupée Vérifier les raccords à fiches électriques Le fusible pour courant de fuite a sauté Couper la pompe et dé- brancher la prise de cou- rant. Puis contacter le SAV OASE La pompe est restée déconnec- tée pendant une longue durée (p. ex. pause hivernale). La turbine est bloquée. Introduire le tournevis dans le trou de maintenance, tourner le tournevis et dé- bloquer ainsi la turbine. Le remplissage d'eau de la pompe est insuffisant Remplir la pompe et s'assurer que l'eau remplie28 ProMax Garden 3500/5000/6000
Défaut Cause Remède La pompe ne refoule pas ou ne refoule pas assez ne s'écoule pas par le côté refoulement Conduit de refoulement fermé
- Ouvrir la prise (point de prélèvement) sur le côté refoulement
- Poser le tuyau de refou- lement sans le plier Conduit d'aspiration fermé
- Nettoyer le raccord côté aspiration et le conduit d'aspiration
- Poser le tuyau d'aspira- tion sans le plier Fuite sur le côté aspiration Remédier à la fuite sur le côté aspiration Joint du couvercle du filtre défec- tueux Remplacer le joint du cou- vercle du filtre Cartouche filtrante de la pompe colmatée Nettoyer le filtre et le cou- vercle du filtre ou les rem- placer Cartouche filtrante trop vite col- matée Installer un pré-filtre ex- terne, plus grand (acces- soire en option) La pompe s'arrête (déclenchement) après une courte pé- riode de marche Le dispositif de sécurité contre les surcharges a arrêté la pompe pour cause de surchauffe
- Nettoyer le raccord côté aspiration et le conduit d'aspiration
- Laisser refroidir la pompe Le dispositif de protection contre la marche à sec a coupé la pompe Nettoyer l'orifice d'aspira- tion et le conduit d'aspira- tion Colmatage/engorgement côté as- piration Nettoyer l'orifice d'aspira- tion et le conduit d'aspira- tion Clapet anti-retour défectueux
AVERTISSEMENT Tension électrique dangereuse ! Mort ou blessures graves par choc électrique. Avant d'entamer les travaux :
- Couper l'appareil, tirer la prise et proté- ger l'appareil contre toute remise en cir- cuit.
- Avant d'entrer dans l'eau ou avant d'y mettre les mains, toujours couper la ten- sion de réseau de tous les appareils se trouvant dans l'eau. Après l'achèvement des travaux :
- rétablir tous les prérequis de mise en circuit. AVERTISSEMENT Risque de blessure par l'eau brûlante ! Brûlures sur des parties du corps.
- En cas d'électronique défectueuse ou d'alimentation en eau manquante côté aspiration, l'eau encore contenue dans la pompe risque de chauffer avec ex- cès.
- Couper la tension secteur avant toute exécution de travaux sur l'appareil.
- Couper la pompe du secteur par le biais du fusible principal ou débrancher la fiche mâle et laisser l'eau s'écouler. REMARQUE Recommandations pour un nettoyage ré- gulier :
- Nettoyer l'appareil en fonction du be- soin, néanmoins 2 fois par an au moins.
- N'utiliser ni des produits de nettoyage agressifs, ni des solutions chimiques qui risqueraient d'attaquer le corps ou d'entraver le fonctionnement de l'appa- reil.
- Après le nettoyage, rincer méticuleuse- ment toutes les pièces à l'eau claire. Nettoyer le filtre Voici comment procéder :
1. Déconnecter la pompe.
2. Débrancher la prise secteur.
3. Le cas échéant, fermer tous les disposi-
tifs d'arrêt sur le côté aspiration.
4. Dévisser le couvercle de la chambre de
filtration et l'enlever.
5. Sortir la cartouche filtrante.
6. Nettoyer la cartouche filtrante et le cou-
vercle du filtre avec une brosse, sous l'eau courante.
7. Remonter le filtre en suivant l'ordre in-
verse. – Veiller à ce que le joint du couvercle du filtre soit présent et non endom- magé. Sinon le remplacer. – Veiller à ce que le couvercle du filtre soit réglementairement remis en place et vissé.
8. Remonter l'appareil en suivant l'ordre
L'HIVER L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu. Ci-après, la méthode optimale pour entre- poser l'appareil :
- Vidanger l'appareil autant qu'il est pos- sible de le faire, procéder à un net- toyage soigneux et vérifier l'absence de dommages.
- Vider l'ensemble des tuyaux, conduites et raccordements autant que possible.
- Nettoyer méticuleusement l'appareil, l'inspecter pour déceler toute présence éventuelle de dommages, absolument remplacer toute pièce endommagée.
- Stocker la pompe au sec et à l'abri du gel.
- Protéger les fiches ouvertes contre l'hu- midité et les salissures.30 ProMax Garden 3500/5000/6000
PIECES D'USURE Les composants suivants sont des pièces d'usure et ne sont pas couverts par la ga- rantie.
- Turbine RECYCLAGE REMARQUE Il est interdit de mettre cet appareil au re- but en l'évacuant vers la gestion des or- dures ménagères.
- Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour prévu à cet effet.
Puissance de réseau maximal
IPX4 IPX4 IPX4 Bruit aérien dB(A)
Raccord côté aspiration/refoulement filet femelle
5,8 Pression interne autorisée maximal bar
Hauteur de refoulement maximal
Hauteur d'aspiration maximal
1 niveau 1 niveau 5 niveau Enclenchement (marche) / Déclenchement (arrêt) Interrupteur à bascule
Affichage de statut par DEL
Dispositif de protection contre la marche à sec
Thermo Thermo Capteur Dimension du grain maximal
Câble d'alimentation électrique. Longueur
1,5 1,5 1,5 Dimensions Longueur
