BEDIENUNGSANLEITUNG Water Starlet OASE

- DE - Original Gebrauchsanleitung

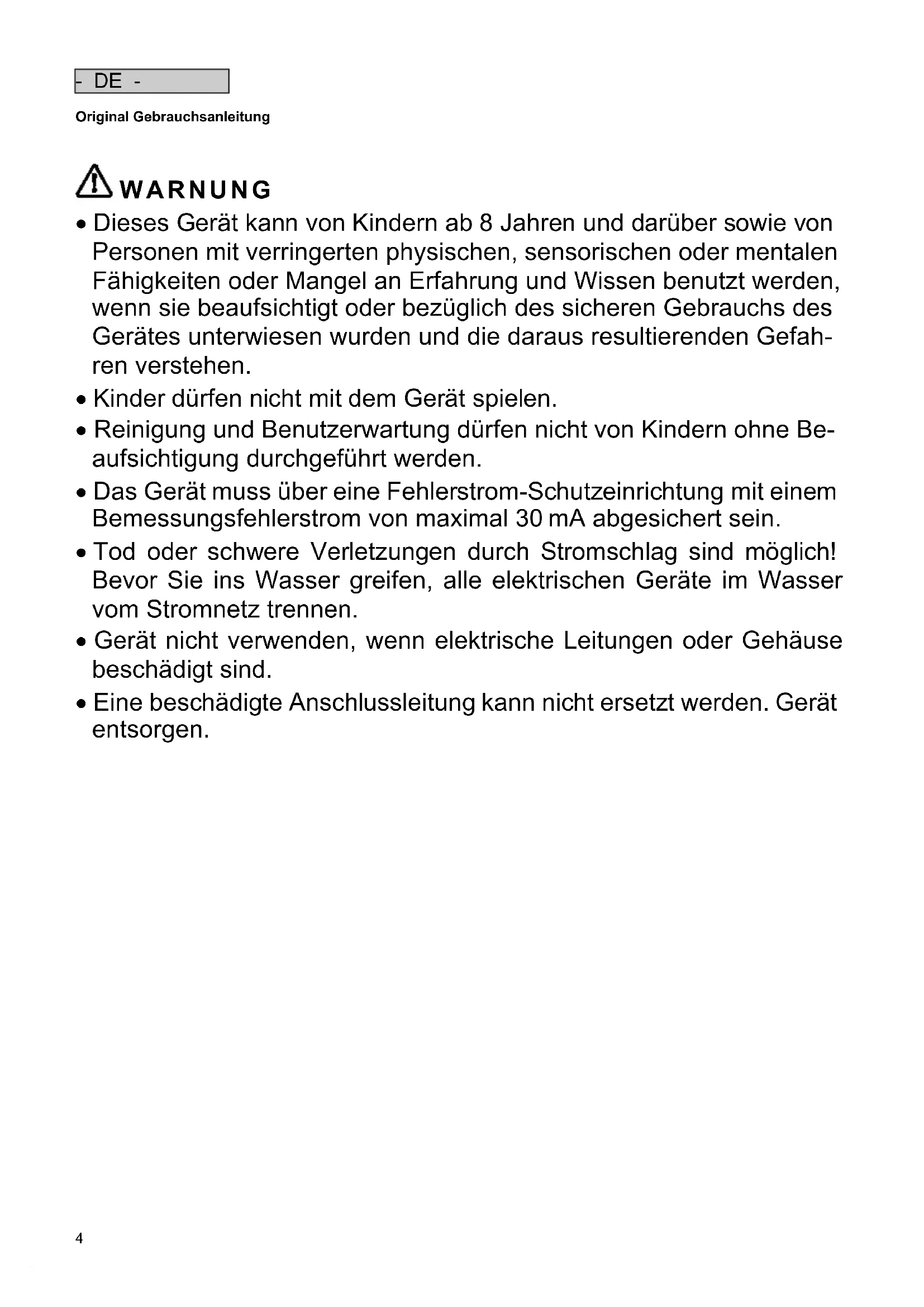

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen.- DE -

Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts Water Starlet haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.

WARNUNG Kennzeichnet eine möglicherweise gefährliche Situation, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.

HINWEIS Kennzeichnet eine möglicherweise gefährliche Situation, die Sach- oder Umweltschäden zur Folge haben kann, wenn Sie nicht vermieden wird.

TIPP Nützlicher Tipp.

Verweise in dieser Anleitung A Verweis auf eine Abbildung, z. B. Abbildung A.

• Verweis auf ein anderes Kapitel. Sicherheitshinweise Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elekt- rofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Trafo mit einem Sicherheitsabstand von mindestens 2 m zum Wasser aufstellen. Sicherer Betrieb

• Nicht direkt in die Lichtquelle blicken.

• Bei defektem Gehäuse darf das Gerät nicht betrieben werden.

• Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Steckerverbindungen vor Feuchtigkeit schützen.

• Niemals technische Änderungen am Gerät vornehmen.

• Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.- DE -

Lieferumfang 1 „Water Starlet“ (fertig montiert), 1 Trafo Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt verwenden:

• Zur Erzeugung einer Wasserfontäne in Gewässern und Großteichen mit oder ohne Fischbesatz.

• Zum Betrieb mit sauberem Wasser.

• Nur für private Zwecke verwenden.

• Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen:

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

• Nicht an die Hauswasserversorgung anschließen. Aufstellen, Anschließen und Ausrichten WARNUNG Elektrische Spannung kann zum Tod oder zu schweren Verletzungen führen.

• Bei der Verwendung muss der Trafo in einem Sicherheitsabstand von mindestens 2 m vom Ufer aufgestellt werden (A).

• Stellen Sie den Trafo trocken und vor Spritzwasser geschützt auf. Schützen Sie den Trafo zusätzlich vor Sonneneinstrahlung (max. 40 °C).

Aufstellungsvarianten (B) Das Gerät kann schwimmend oder stehend im Wasser angebracht werden.

• Bei schwimmendem Einsatz wird die Position des Gerätes durch Abspannschnüre fixiert, die an den Halteösen (1) unten am Gerät befestigt werden.

• Bei stehendem Einsatz wird das Gerät im Wasser möglichst waagerecht (3) auf einen festen Untergrund (4), z. B. mit Steinen unterfüttert, gestellt. Hierbei ist darauf zu achten, dass das Gerät ca. 80 mm tief im Wasser steht. Steht das Gerät zu tief im Wasser, ist aufgrund des Auftriebs ein sicherer Stand nicht gewährleistet. Hinweis:

• Achten Sie darauf, dass der Wasserzufluss an der Unterseite des Gerätes nicht behindert wird.

• Für einen sicheren Stand des Gerätes können Sie die Schwimmkörper demontieren. Anschließen (C) Verbinden Sie Gerät und Trafo durch den zweipoligen Stecker (6). Schrauben Sie den Stecker mit der Überwurfmut- ter (7) fest. Ausrichten (D) Zum Ausrichten des Wasserstrahls justieren Sie die einzelnen, beweglichen Düsen (8). Inbetriebnahme HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.

• Pumpe nur getaucht betreiben.

Gerät einschalten: Netzstecker des Trafos in die Steckdose stecken. Das Gerät schaltet sich sofort ein. Gerät ausschalten: Netzstecker des Trafos ziehen.

TIPP Die Wasserspielbilder des Water Starlet sind fest programmiert. Das Programm ist nicht veränderbar.- DE -

Störungsbeseitigung Störung Ursache Abhilfe Pumpe schaltet nicht ein Netzspannung fehlt Netzspannung überprüfen Zuleitungen kontrollieren Fontänenhöhe ungenügend Laufrad blockiert oder verschmutzt Laufrad reinigen Düsen verschmutzt Düsen reinigen Gerät schwimmt auf Filterschale verschmutzt Filterschale reinigen

Reinigung und Wartung Gerät reinigen (E-H)

• Zum Öffnen die vier Schrauben (10) an der Unterseite des Gerätes lösen und die Filterschale (11) abheben.

• Die jeweilige Pumpe (12) nach oben abziehen.

• Den Pumpendeckel (13) seitlich abziehen und das Laufrad (14) heraus ziehen.

• Alle Teile unter fließendem Wasser reinigen.

• Zum Reinigen der Düse den Düsenhalter (15) mit einer leichten Drehung aus dem Deckel herausnehmen. Gerät zusammenbauen

• Gerät in umgekehrter Reihenfolge zusammenbauen (E-H).

• Den Düsenhalter (15) in den Deckel drehen und die Pumpe (12) auf die Düse stecken. Hinweis: Achten Sie beim Einsetzen der Düsenhalter (15) und Pumpen (12) zusätzlich auf die richtige Reihenfolge der Nummerierung (16) im Deckel. Eine andere Reihenfolge hat ein verändertes Wasser- und Lichtspiel zur Folge.

• Achten Sie auf den korrekten Sitz der Pumpen (12), sonst lässt sich die Filterschale (11) nicht schließen.

• Verlegen Sie die Leitungen (17) so, dass sie nicht gequetscht werden. Führen Sie die Anschlussleitung (18) durch die Kabeldurchführung (19) des Deckels. Lagern/Überwintern Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät auf Beschädigungen. Bewahren Sie das Gerät in Wasser getaucht oder mit Wasser befüllt und frostfrei auf. Den Stecker nicht überfluten! Reparatur Der Trafo ist bei Beschädigung der Leitungen oder des Gehäuses nicht reparaturfähig und muss deshalb ausgetauscht werden. Verschleißteile

• Laufeinheit Ersatzteile Mit Originalteilen von OASE bleibt das Gerät sicher und ar- beitet weiterhin zuverlässig.

Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse- rer Internetseite.

www.oase.com/ersatzteile

HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahme- system entsorgen.- EN -

Inbedrijfstelling OPMERKING Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.

• Pumpe nur getaucht betreiben.

Bemessungsspannung Bemessungsspannung se- kundär Leistungsaufname Abmessungen Gewicht Fontänenhöhe Kabellänge Wassertemperatur

Staubdicht. Wasserdicht bis 1 m Tiefe. Geschützt gegen Festkörper größer als 1 mm, spritzwassergeschützt Sicherheitstransformator Nicht mit normalem Hausmüll entsor- gen! Achtung! Lesen Sie die Gebrauchsanleitung
