Water Starlet - Pumpe OASE - Gratis bruksanvisning og manual

Produkttype	Fontenepumpe
Merke	OASE
Modell	Water Starlet
Anbefalt bruk	Vannspill, dammer med eller uten fisk
Strømforsyning	Nettadapter
Nødvendig elektrisk beskyttelse	Jordfeilbryter 30 mA
Sikkerhetsavstand for transformator	Minst 2 m fra vann
Pumpetype	Nedsenket
Hovedfunksjoner	Forhåndsprogrammerte vannspill og LED-lys
Driftsmodus	Flytende eller plassert på bunnen (stille vann)
Maks omgivelsestemperatur (transformator)	40 °C
Vedlikehold	Regelmessig rengjøring av turbin, filter og dyser
Sikkerhetsinstruksjon	Ikke se direkte på lyskilden
Sikkerhetsinstruksjon	Ikke bruk uten vann
Reparerbarhet	Transformator kan ikke repareres, må skiftes
Reservedeler	Tilgjengelig på www.oase.com
Resirkulering	Skal ikke kastes i husholdningsavfallet
Leveringsinnhold	1 Water Starlet klar til bruk, 1 transformator
Kabinetmateriale	Plast
Antall dyser	Flere bevegelige munnstykker

Ofte stilte spørsmål - Water Starlet OASE

Hvordan kobler jeg Water Starlet?

Koble transformatoren til pumpen ved hjelp av den bipolare hannpluggen (6) og skru tilkoblingsmutteren (7). Deretter plugger du strømledningen til transformatoren i en stikkontakt. Enheten starter umiddelbart.

Kan enheten brukes uten vann?

Nei, pumpen skal ikke kjøres tørr. Bruk den kun nedsenket i vann, ellers kan den bli skadet.

Hvordan rengjøre pumpen?

Skru ut de fire skruene under enheten, fjern filterkappen, ta ut pumpen, skyv deretter pumpehetten av for å fjerne turbinen. Rengjør alle deler i rennende vann.

Hva gjør jeg hvis vannstrømmen er utilstrekkelig?

Sjekk at turbinen ikke er blokkert eller tilsmusset, rengjør den om nødvendig. Sørg også for at munnstykkene ikke er tette og at filterkappen er ren.

Hvordan justere vannstråleretningen?

Juster de bevegelige individuelle munnstykkene (8) for å orientere vannstrålen etter dine preferanser.

Flyter enheten?

Ja, Water Starlet kan brukes i flytende posisjon. Den holdes på plass av forankringstau festet til holderingen under enheten.

Hvor skal transformatoren plasseres?

Transformatoren må installeres minst 2 m fra vannkanten, på et tørt sted beskyttet mot sprut og sollys (maks 40 °C).

Hva gjør jeg ved frost?

Ta enheten ut av vannet, rengjør den grundig og oppbevar den nedsenket i vann eller fylt med vann, frostfritt. Støpselet må ikke være under vann.

Kan vannspillene endres?

Nei, vannspillene er forhåndsprogrammert og kan ikke endres. Du kan bare justere stråleretningen via munnstykkene.

Hvordan få tak i reservedeler?

Originale OASE-reservedeler er tilgjengelig på nettsiden www.oase.com/reservedeler. Bruk alltid originale deler for å sikre pålitelighet og sikkerhet.

BRUKSANVISNING Water Starlet OASE

Angiver en mulig farlig situation, som kan have død eller svære kvæstelser til følge, hvis den ikke undgås.

BEMÆRK

Angiver en mulig farlig situation, som kan have ting- eller omgivelsesskader til følge, hvis den ikke undgås.

TIP

Nyttige tips.

Formålsbestemt anvendelse

Rengøring og vedligeholdelse

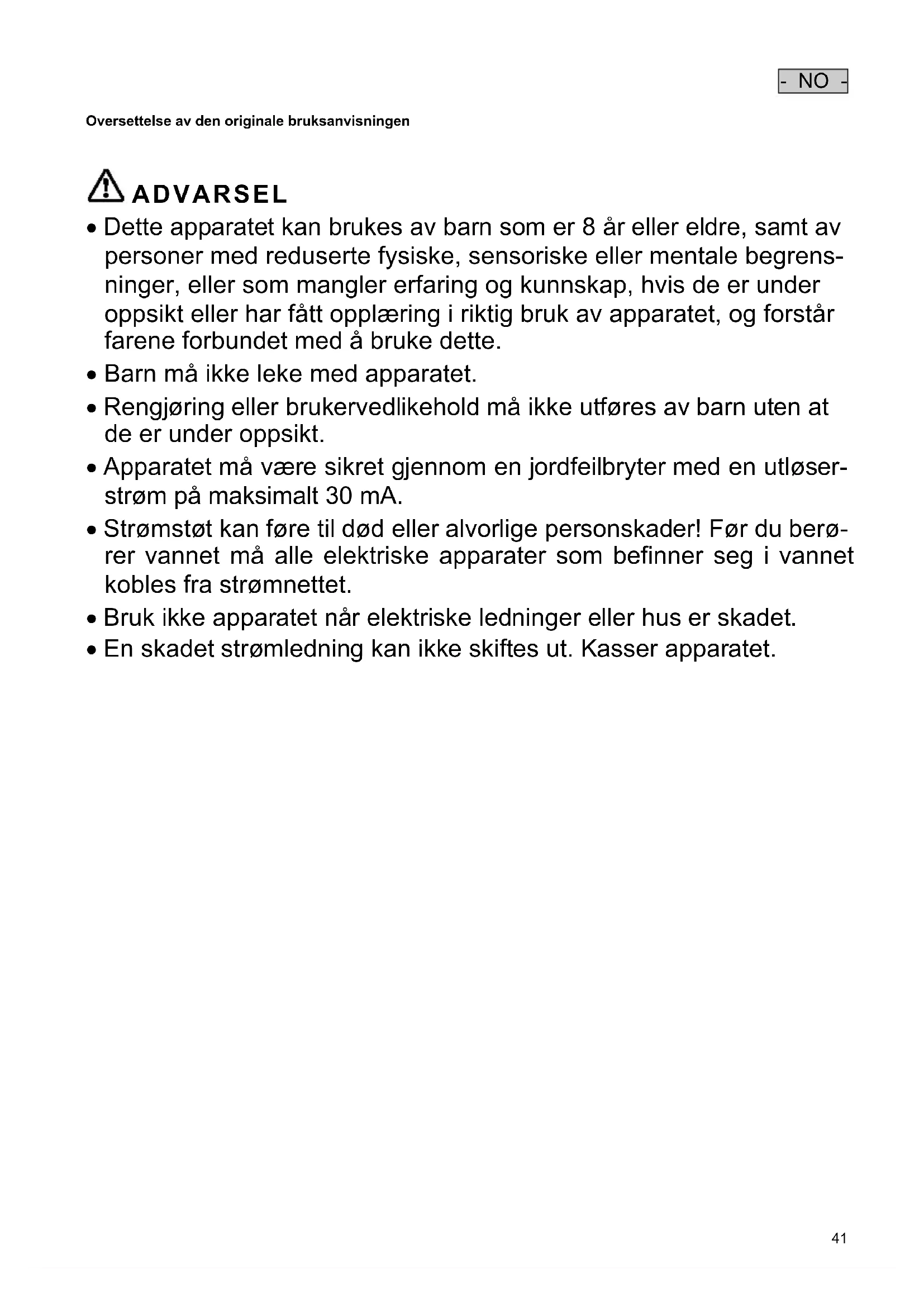

• Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette.
• Barn må ikke leke med apparatet.
• Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.
• Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.
• Strømstøt kan føre til død eller alvorlige personskader! Før du berører vannet må alle elektriske apparater som befinner seg i vannet kobles fra strømnettet.
• Bruk ikke apparatet när elektriske ledninger eller hus er skadet.
• En skadet strømledning kan ikke skiftes ut. Kasser apparatet.

- NO -

Merknader til denne bruksanvisningen

Med kjøpet av produktet Water Starlet har du gjort et godt valg.

Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og med dette apparatet skal gjennomføres etter de anvisninger som foreligger.

Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet.

Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvisningen følge med.

Advarsler i denne bruksanvisningen

Advarslene i denne bruksanvisningen er klassifisert med signalord som antyder graden av fare.

ADVARSEL

Indikerer en mulig farlig situasjon som kan føre til død eller alvorlige skader dersom de ikke blir unngått.

MERK

Indikerer en mulig farlig situasjon som kan føre til skade på eiendom eller omgivelser dersom de ikke blir unngått.

TIPS

Nyttig tips.

Referanser i denne bruksanvisningen

☐ A Viser til en illustrasjon, f.eks. Illustrasjon A.

→ Viser til et annet kapittel.

Forskriftsmessig elektrisk installasjon

• Elektriske installasjoner må tilsvare nasjonale installasjonsforskrifter og må kun gjennomføres av en fagperson.
• En person teller som elektrofagperson, hvis vedkommende på grunn av faglig utdanning, kunnskap og erfaring er skikket og berettiget til å vurdere og utføre arbeidene vedkommende får tildelt. Arbeidet som fagperson omfatter også å oppdage mulige farer og følge gjeldende regionale og nasjonale normer, forskrifter og bestemmelser.
• Koble apparatet bare til dersom de elektriske dataene til apparatet og strømforsyningen stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Legg ledningene slik at de er beskyttet mot skader, og pass på at ingen kan snuble i dem.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vann-sprut).
• Beskytt pluggforbindelser mot fuktighet.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Transformator plasseres i en sikkerhetsavstand på minst 2 m fra vannet.

Sikker drift

• Ikke se direkte inn i lyskilden.
• Ved defekt hus, skal apparatet ikke brukes.
• Hvis den elektriske ledningen er defekt, må apparatet ikke brukes.
• Ikke bær eller trekk apparatet etter den elektriske ledningen.
• Beskytt pluggforbindelser mot fuktighet.
• Utfør aldri tekniske endringer på apparatet.
• Utfør kun arbeid på apparatet som er beskrevet i denne bruksanvisningen. Kontakt autorisert kundeservice eller produsenten ved tvil eller hvis problemet ikke kan utbedres.
• Bruk kun originale reservedeler og originalt tilbehør for apparatet.

Leveringsomfang

1 "Water Starlet" (ferdig montert), 1 trafo

Tilsiktet bruk

Produktet som er beskrevet i denne anvisnngen skal kun brukes på følgende måte:

• Til å forsyne en vannfontene i vann og dammer med eller uten fiskebestand.
• Skal kun drives med rent vann.
• Må bare brukes til private formål.
• Drift ved overholdelse av tekniske data.

Følgende restriksjoner gjelder for apparatet:

• Bruk aldri andre væsker enn vann.
• Skal aldri brukes uten vanngjennomstrømning.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.
• Ikke koble til husets vannforsyning.

Plassering, tilkobling og innretting

ADVARSEL

Elektrisk spenning kan føre til død eller alvorlige personskader.

• Ved bruk skal trafoen plasseres i en sikkerhetsavstand på minst 2 m fra kanten på dammen (A).
• Trafoen skal plasseres tørt og beskyttet mot vannsprut. I tillegg skal trafoen beskyttes mot direkte sollys (maks. 40 °C).

Plasseringsvarianter (B)

Apparatet kan plasseres flytende eller stående i vannet.

• Når det brukes flytende, skal stillingen til apparatet fikseres ved hjelp av forankringssnorer (1) som festes i holdeøyene på undersiden av apparatet.
• Når det brukes stående skal apparatet plasseres i vannet, om mulig vannrett (3) på et fast underlag (4) og støttet opp med f.eks. steiner. Da må man i tilfelle passe på at apparatet stikker ca. 80 cm ned i vannet. Står apparatet for dypt i vannet, er man ikke garantert en sikker plassering på grunn av oppdriften.

Merk:

• Pass på at vannstrømmen på undersiden av apparatet ikke hindres.
• For å oppnå en sikker plassering av apparatet kan du demontere flyteelementene.

Tilkobling (C)

Du kobler apparatet til trafoen med den topolte pluggen (6). Skru fast pluggen med unionmutteren (7).

Innretting (D)

For innretning av vannstrålen justerer du de enkeltstående, bevegelige dysene (8).

Idriftsettelse

MERK

Pumpen må ikke tørrkjøres. Hvis ikke blir pumpen ødelagt.

- Pumpen skal bare brukes när den er nedsenket.

Slå på apparatet: Sett transformatorens støpsel i stikkontakten. Apparatet slås på.

Slå av apparatet: Trekk støpselet ut av stikkontakten.

TIPS

Feil	Arsak	Utbedring
Pumpen starter ikke	Nettspenning mangler	Kontroller nettspenningenKontroller tilførselsledninger
For lav fontenehøyde	Løpehjulet er blokkert eller tilsmusset	Rengjør løpehjul
	Dysene er tilsmussete	Rengjør dysene
Gerät schwimmt auf	Filterhuset er skittent	Rengjør filterhus

Rengjøring og vedlikehold

Gjøre rent apparatet (E-H)

• For å åpne apparatet må de fire skruene (10) på undersiden løsnes og filterhuset (11) løftes av.
• Trekk hver enkelt pumpe (12) av oppover.
• Trekk pumpedekselet(13) av mot siden og trekk ut løpehjulet (14).
• Gjør alle delene rene under rennende vann..
• For å gjøre ren dysen, tar du dyseholderen (15) ut av dekselet ved hjelp av en lett vridning.

Sette apparatet sammen

• Sett apparatet sammen i motsatt rekkefølge (E-H).
• Drei dyseholderen (15) inn i dekselet og sett pumpen (12) på dysen.

OBS: Når dyseholderne (15) og pumpene (12) settes på, må du i tillegg passe på den riktige rekkefølgen for nummereringen (16) i dekselet. En annen rekkefølge fører til endring i vann- og lyseffektene.

• Pass på at pumpene (12), blir satt inn riktig, ellers kan ikke filterhuset (11) lukkes.
- Legg ledningene (17) slik at de ikke klemmes. Før tilkoblingskabelen (18) gjennom kabelgjennomføringen (19) i deksselet.

Lagring/overvintring

Ved frost må apparatet demonteres. Foreta en grundig rengjøring og sjekk om apparatet er skadet.

Oppbevar apparatet under vann eller fylt med vann og frostfritt. Ikke oversvøm støpslet!

Reparasjon

Med originaldeler fra OASE forblir apparatet sikkert og fortsetter å arbeie pålitelig.

Reservedeltegninger og reservedeler finner du på vår internettside.

- Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.
