Typ produktu	Fontánové čerpadlo
Značka	OASE
Model	Water Starlet
Doporučené použití	Vodní prvky, rybníky s rybami nebo bez ryb
Elektrické napájení	Síťový transformátor
Požadovaná elektrická ochrana	Proudový chránič 30 mA
Bezpečná vzdálenost transformátoru	Nejméně 2 m od vody
Typ čerpadla	Ponorné
Hlavní funkce	Předprogramované vodní efekty a LED osvětlení
Způsob provozu	Plovoucí nebo umístěné na dně (stojaté)
Maximální okolní teplota (transformátor)	40 °C
Údržba	Pravidelné čištění oběžného kola, filtru a trysek
Bezpečnostní pokyn	Nedívejte se přímo do světelného zdroje
Bezpečnostní pokyn	Neprovozujte nasucho
Opravitelnost	Transformátor není opravitelný, vyměňte
Náhradní díly	K dispozici na www.oase.com
Recyklace	Nevyhazujte do směsného odpadu
Obsah balení	1 Water Starlet připravený k použití, 1 transformátor
Materiál krytu	Plast
Počet trysek	Několik pohyblivých trysek

Často kladené otázky - Water Starlet OASE

Jak zapojit Water Starlet?

Připojte transformátor k čerpadlu pomocí dvoupólové zástrčky (6) a našroubujte spojovací matici (7). Poté zapojte síťovou zástrčku transformátoru do elektrické zásuvky. Zařízení se okamžitě spustí.

Lze zařízení používat bez vody?

Ne, čerpadlo nesmí běžet nasucho. Používejte jej pouze ponořené, jinak by mohlo dojít k jeho poškození.

Jak vyčistit čerpadlo?

Odšroubujte čtyři šrouby pod zařízením, sejměte filtrační obal, vyjměte čerpadlo, poté posuňte víko čerpadla a vyjměte oběžné kolo. Všechny díly omyjte pod tekoucí vodou.

Co dělat, když je průtok nedostatečný?

Zkontrolujte, zda oběžné kolo není zablokované nebo znečištěné, v případě potřeby jej vyčistěte. Také se ujistěte, že trysky nejsou ucpané a filtrační obal je čistý.

Jak nastavit směr vodního paprsku?

Nastavte jednotlivé pohyblivé trysky (8) pro směrování vodního paprsku podle vašich preferencí.

Plave zařízení na hladině?

Ano, Water Starlet lze používat v plovoucí poloze. Je držen kotevními lany upevněnými na úchytných očkách pod zařízením.

Kam umístit transformátor?

Transformátor musí být instalován nejméně 2 m od břehu, na suchém místě chráněném před stříkající vodou a sluncem (maximální teplota 40 °C).

Co dělat v případě mrazu?

Vyjměte zařízení z vody, důkladně jej vyčistěte a skladujte ponořené ve vodě nebo naplněné vodou, chráněné před mrazem. Zástrčka nesmí být pod vodou.

Jsou vodní efekty upravitelné?

Ne, vodní efekty jsou předprogramované a nelze je měnit. Můžete pouze upravit směr paprsků pomocí trysek.

Jak získat náhradní díly?

Originální náhradní díly OASE jsou k dispozici na webu www.oase.com/piecesdetachees. Vždy používejte originální díly pro zajištění spolehlivosti a bezpečnosti.

NÁVOD K OBSLUZE Water Starlet OASE

SK Návod na použitie

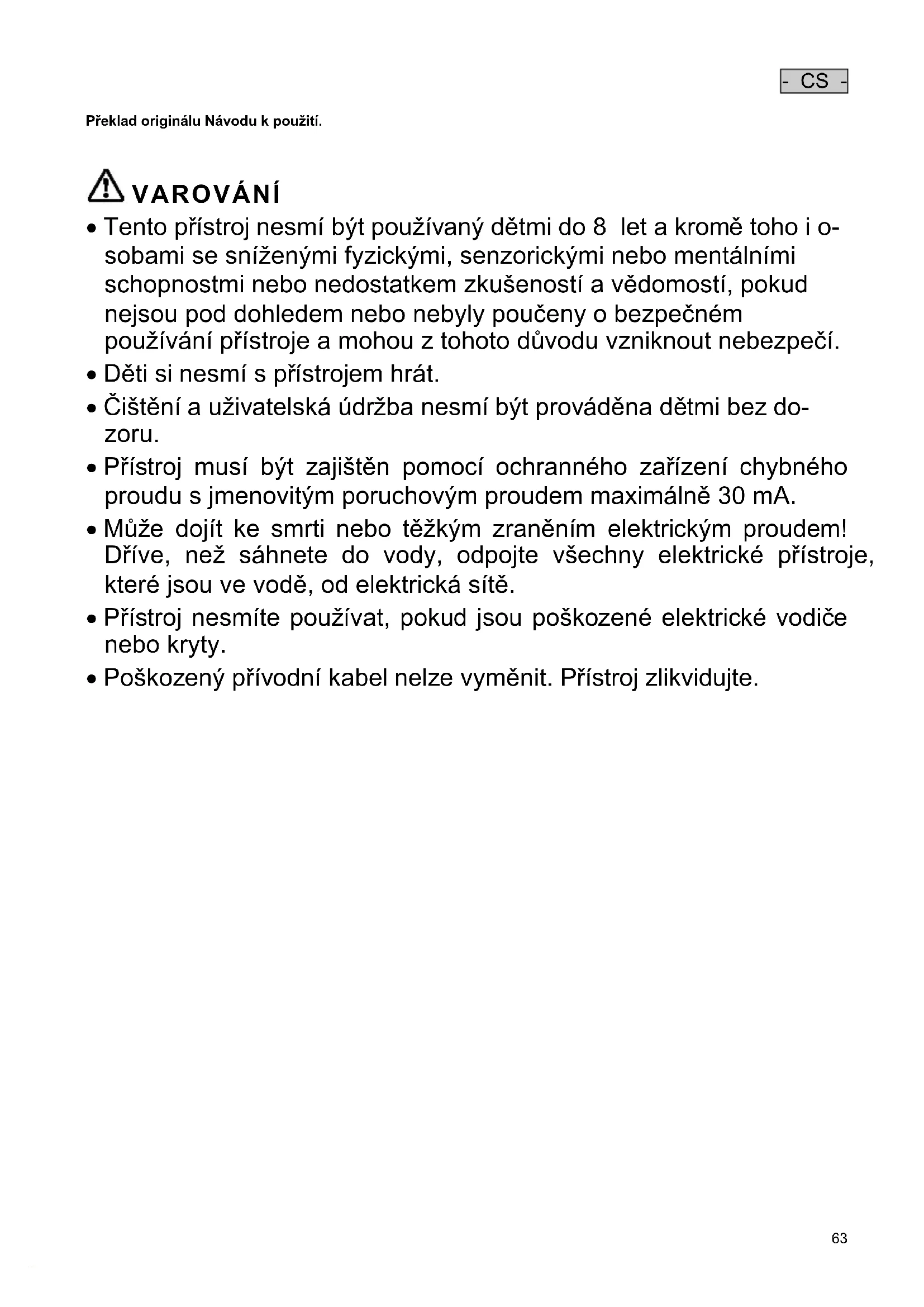

Překlad originálu Návodu k použití.

! VAROVÁNÍ

- Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i o-sobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o bezpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.

- Děti si nesmí s přístrojem hrát.

- Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

- Přístroj musí být zajištěn pomocí ochranného zařízení chybného proudu s jmenovitým poruchovým proudem maximálně 30 mA.

- Může dojít ke smrti nebo těžkým zraněním elektrickým proudem! Dříve, než sáhnete do vody, odpojte všechny elektrické přístroje, které jsou ve vodě, od elektrická sítě.

- Přístroj nesmíte používat, pokud jsou poškozené elektrické vodiče nebo kryty.

- Poškozený přívodní kabel nelze vyměnit. Přístroj zlikvidujte.

- CS -

Pokyny k tomuto návodu k použití

Koupě tohoto výrobku Water Starlet byla dobrou volbou.

Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu.

Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání.

Tento návod k použití pečlivě uschovejte. Při změní vlastníka předejte i návod k použití.

Výstražná upozornění v tomto návodu

Varovné pokyny v tomto návodě jsou klasifikovány pomocí signálních slov, které označují míru nebezpečí.

VAROVÁNÍ

Označujte potenciálně nebezpečnou situaci, která, pokud se jí nevyhnete, může mít za následek smrt nebo vážná zranění.

UPOZORNĚNÍ

Označuje potenciálně nebezpečnou situaci, která, pokud se jí nevyhnete, může způsobit poškození majetku nebo poškození životního prostředí.

TIP

Užitečný tip.

Upozornění v tomto návodu

☐ A Odkaz na jeden z obrázků., např. obrázek A.

→ Odkaz k jiné kapitole.

Bezpečnostní pokyny

Elektrická instalace podle předpisů

• Elektrické instalace musí odpovídat národním ustanovením pro zřizovatele a smí je provádět pouze kvalifikovaný elektrikář.
• Za kvalifikovaného elektrikáře je považována osoba, která je na základě svého odborného vzdělání, znalostí a zkušností způsobilá a oprávněná provádět jí zadané práce. Práce odborníka zahrnuje také rozeznání možného nebezpečí a dodržování příslušných místních a národních norem, předpisů a ustanovení.
• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elektrického napájení.
• Připojujte přístroj pouze ke správně instalované zásuvce.
• S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.
• Vodiče instalujte tak, aby byly chráněné před poškozením a pamatujte, že o ně nesmí nikdo zakopnout.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Chraňte konektorové spoje před vlhkostí.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Trafo musí být instalováno v bezpečné vzdálenosti minimálně 2 m od vody.

Bezpečný provoz

• Nedívejte se přímo do zdroje světla.
  • V případě poškození krytu nesmíte přístroj používat.
• Při vadném vedení nesmí být přístroj provozován.
• Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.
• Chraňte konektorové spoje před vlhkostí.
• Nikdy neprovádějte technické změny na zařízení.
• Provádějte na přístroji pouze takové práce, které jsou popsané v tomto návodu. Pokud nelze problémy odstranit, kontaktujte autorizovaný zákaznický servis nebo v případě pochybností výrobce.
• Používejte pro přístroj pouze originální náhradní díly a příslušenství.

Rozsah dodávky

1 „Water Starlet“ (smontovaný), 1 transformátor

Použití v souladu s určeným účelem

Produkt popsaný v tomto návodu používejte pouze následujícím způsobem:

• Pro vytváření vodní fontány ve vodách a velkých rybnících s rybí obsádkou nebo bez rybí obsádky.
  • Pro provoz s čistou vodou.
• Používejte pouze pro soukromé účely.
  • Provoz při dodržení technických údajů.

Pro přístroj platí následující omezení:

• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nikdy neprovozujte bez prütoku vody.
• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
• Nenapojujte na domácí zásobování vodou.

Sestavení, propojení a postavení

VAROVÁNÍ

Elektrické napětí může způsobit smrt nebo těžká zranění.

• Při používání musí být transformátor postaven v bezpečné vzdálenosti nejméně dvou metrů od břehu (A).
• Transformátor sestavte suchý a chraňte ho před odstřikující vodou. Chraňte transformátor rovněž před slunečním zářením (max. 40 °C).

Možné varianty umístění (B)

Přístroj může plavat nebo stát ve vodě.

• Při zvolení plovoucí varianty bude pozice přístroje zajištěna pomocí provázků, které se připevní do jistících kroužků (1)pod přístrojem.
• Při zvolení pozice, v níž přístroj ve vodě stojí, bude přístroj umístěn maximálně vodorovně (3) na pevné podložce (4), například podložený kamenem. Přitom je třeba dbát, aby přístroj stál ve vodě přibližně 80 mm hluboko. Stojí-li přístroj příliš hluboko ve vodě, není kvůli vztlaku zaručena bezpečná pozice.

Upozornění:

• Dejte pozor, aby na spodní straně přístroje nic nebránilo přítoku vody!
• Abyste zajistili bezpečnou pozici přístroje, můžete odmontovat plovoucí těleso.

Připojení (C)

Pomocí dvoupólového konektoru propojte přístroj s transformátorem (6). Konektory pevně spojte přišroubováním převlečné matice (7).

Seřízení (D)

Proud vody seřídite nastavením jednotlivých, pohyblivých trysek (8).

Uvedení do provozu

UPOZORNĚNÍ

Čerpadlo nesmí běžet nasucho. Jinak dojde ke zničení čerpadla.

- Čerpadlo provozujte pouze ponořené.

Zapnutí přístroje: Zasuňte zástrčku trafa do zásuvky. Přístroj se okamžitě zapne.

Vypnutí přístroje: Vytáhněte zástrčku trafa ze zásuvky.

TIP

Obrázky vodní hry Water Starlet jsou pevně naprogramovány. Program nemůže být změněn.

Odstraňování poruch

Porucha	Příčina	Odstranění
Čerpadlo nespíná	Chybí síťové napětí	Zkontrolovat síťové napětíZkontrolujte přívodní vedení
Nedostatečná výška fontány	Oběhové kolo je zablokované nebo znečištěné	Vyčistit rotor
	Trysky jsou znečištěné	Vyčistěte trysky
Přístroj prokluzuje	Miska filtru je znečištěná	Vyčistit misku filtru

Čištění a údržba

Čištění přístroje (E-H)

• Přístroj otevřete uvolněním čtyř šroubů (10)na spodní straně přístroje a odebráním krunýře filtru (11).
• Příslušnou pumpu (12) vytáhněte směrem vzhůru.
• Kryt pumpy (13) odtáhněte na stranu a vytáhněte oběžné kolo (14).
  • Všechny části očistěte pod tekoucí vodou.
• K očištění trysky (15) vyjměte lehkým krouživým pohybem držák trysky z krytu.

Sestavení přístroje

• Opačným postupem přístroj opět sestavíte (E-H).
• Držák trysky (15) vtočte do krytu a pumpu (12) zasad'te do trysky.

Upozornění: Při zasazování držáku trysky (15) a pumpy (12) dávejte navíc pozor na správné pořadí očíslování (16) na krytu. Nesprávné pořadí má za následek pozměnění vodní a světelné hry.

• Dávejte pozor na správné posazení pumpy (12), jinak nepůjde krunýř filtru (11) zavřít.
• Natáhněte vedení (17) tak, aby se nekroutilo. Přípojné vedení vedťe (18) skrz kabelovou průchodku (19) víka.

Uložení/zazimování

Při mrazech se musí přístroj demontovat. Provedte důkladné čištění a zkontrolujte přístroj na poškození.

Uložte prístroj ponořený ve vodě nebo naplněný vodou pri teplotě nad bodem mrazu. Neponořovat vidlici do vody!

Oprava

Transformátor nelze při poškození vedení nebo krytu opravit a musí být proto vyměněn.

S originálními díly OASE zůstane zařízení bezpečné a bude nadále spolehlivě fungovat.

Výkresy náhradních dílů a náhradní díly naleznete na naší internetové stránce.

Toto zařízení nesmí být likvidováno společně s domovním odpadem.

- Přístroj znehodnotit odříznutím kabelu a zabránit dalšímu použití. Zlikvidovat vhodným systémem zpětného odběru.
